Uživatelská příručka k pinzetě FNIRSI LCR-ST2 100kHz LCR ESR metru

Zavedení

FNIRSI LCR-ST2 je pokročilý LCR měřič určený pro přesné testování SMD součástek. Toto univerzální zařízení měří rezistory, kondenzátory, induktory, diody, vodivost a napětí.tage. Disponuje inteligentním automatickým tříděním pro identifikaci abnormálních součástek a nabízí skenování v plném rozsahu od 100 Hz do 100 kHz pro komplexní analýzu. Jeho kompaktní a přenosný design v kombinaci s jasným HD displejem a všestrannými testovacími režimy z něj činí nezbytný nástroj pro diagnostiku elektroniky a ověřování součástek.

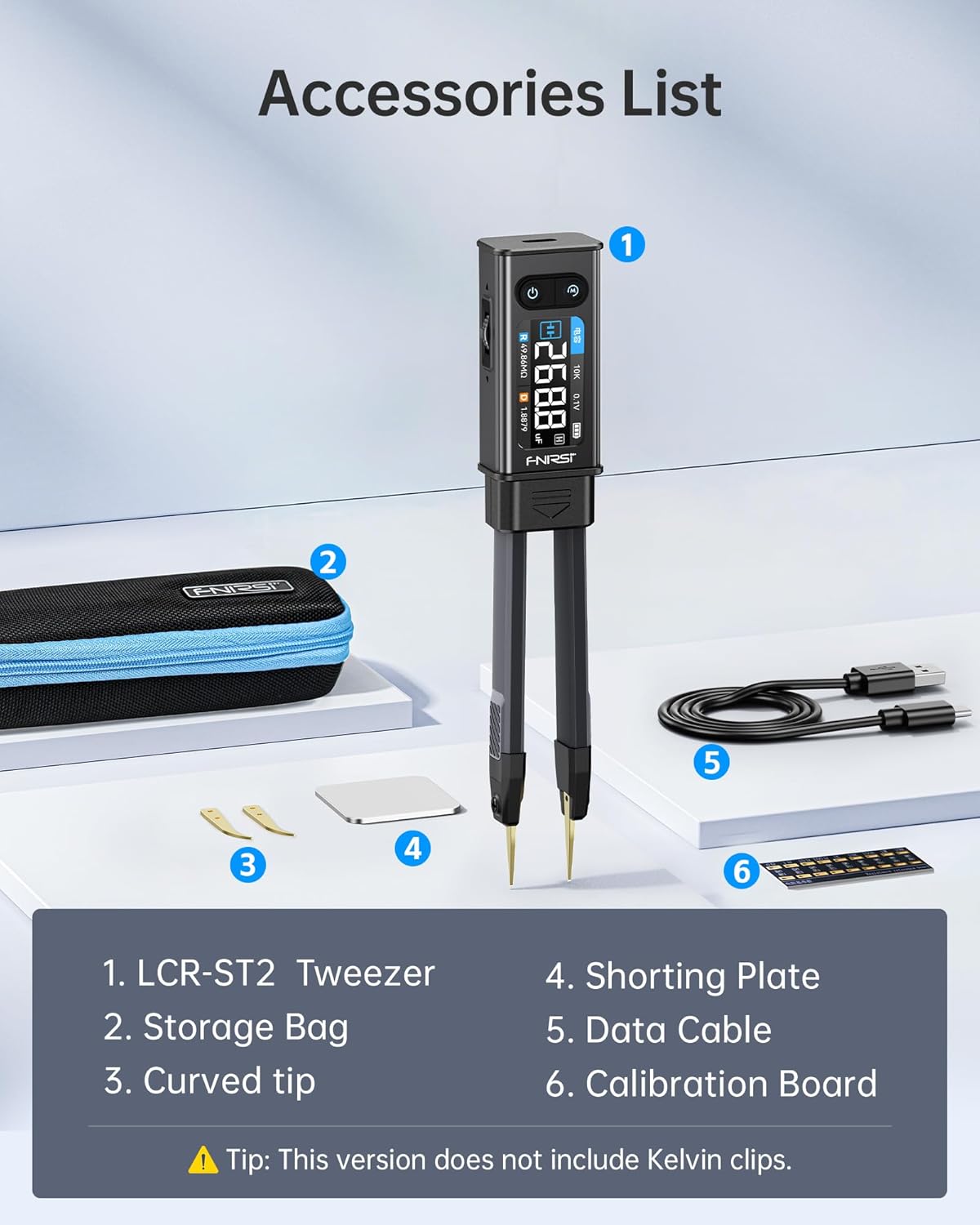

Co je v krabici

• Pinzeta LCR-ST2
• Skladovací taška
• Zahnutá špička (pár)
• Zkratovací deska
• Datový kabel (USB-A na typ C)
• Kalibrační deska

Obrázek: Všechny komponenty obsažené v pouzdře FNIRSI LCR-ST2.

Vlastnosti produktu

• Měření vše v jednom: Měří rezistory, kondenzátory, induktory, diody, vodivost a napětítage.
• Přesné a spolehlivé testování: Nabízí čtyři úrovně RMS testování (0.1 / 0.3 / 0.6 / 1.0 V) a sériový/paralelní režim pro minimalizaci parazitních efektů. Měřicí rozsahy zahrnují kondenzátory (1 pF–22 mF), rezistory (10 mΩ–10 MΩ), cívky (1 µH–10 H), diody (≤0.7 V) a napětí (V).tage (±30 V).
• Primární/sekundární displej: Poskytuje jak primární parametry (R/C/L/Z), tak i sekundární parametry (X/D/Q/θ) pro komplexní analýzu.
• Snadné použití a čtení: Je vybaven 1.47" HD displejem s nastavitelným jasem, režimem pro orientaci obrazovky vlevo/vpravo a vestavěnou dobíjecí baterií s kapacitou 300 mAh s nabíjením přes konektor typu C a automatickým vypnutím. Vysoce silný zadní magnet umožňuje pohodlné skladování.
• Přenosný a všestranný: Dodává se s pozlacenými rovnými a zkosenými pinzetovými hroty s rychlou výměnou pro různé komponenty. Součástí je úložné pouzdro pro snadnou přepravu.

Obrázek: Overview inteligentních měřicích schopností FNIRSI LCR-ST2.

Obrázek: Snadná a okamžitá výměna hrotu a sondy.

Nastavení

1. Nabíjení: Před prvním použitím zařízení plně nabijte pomocí dodaného datového kabelu USB-A na typ C. Připojte konec s konektorem typu C k zařízení LCR-ST2 a konec s konektorem USB-A ke kompatibilnímu zdroji napájení USB. Stav baterie se zobrazí na obrazovce.
2. Instalace/výměna hrotu: LCR-ST2 je dodáván s rovnými pozlacenými pinzetovými hroty. Chcete-li vyměnit za zahnuté hroty nebo připojit externí Kelvinovy ​​klipy (pokud jsou k dispozici), opatrně vytáhněte stávající hroty/modul z hlavního těla. Zarovnejte nové hroty/modul se slotem a pevně zatlačte, dokud nezacvakne na místo.
3. Zapnutí/vypnutí: Stiskněte a podržte tlačítko napájení (obvykle horní tlačítko na předním panelu) po dobu několika sekund pro zapnutí nebo vypnutí zařízení.
4. Konfigurace systému: Po zapnutí můžete pomocí otočného tlačítka procházet nabídku nastavení. Upravte jazyk, jas displeje, dobu automatického vypnutí (např. 5, 15, 30 minut nebo vypnuto) a orientaci obrazovky (automaticky, vlevo, vpravo) podle svých preferencí. Funkce automatické orientace automaticky upraví displej pro použití leváky nebo praváky.

Obrázek: Klíčové vlastnosti pro snadné použití a nastavení.

Operace

FNIRSI LCR-ST2 nabízí různé režimy měření dostupné prostřednictvím nabídky. Pro navigaci a výběr požadovaného režimu použijte otočné tlačítko.

• Režim LCR: Toto je primární režim pro měření indukčnosti (L), kapacity (C) a odporu (R). Přístroj automaticky identifikuje typ součástky a zobrazí příslušné parametry.
• Režim skenování: Provádí skenování celého pásma napříč různými frekvencemi (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) a poskytuje podrobné impedanční charakteristiky součástek. To je obzvláště užitečné pro analýzu frekvenčně závislých součástek, jako jsou induktory a kondenzátory.
• Režim řazení: Umožňuje nastavit přednastavené hodnoty a tolerance pro součásti. Zařízení poté automaticky třídí a porovnává součásti a na základě vašich kritérií indikuje, zda vyhovují nebo ne.
• svtage Měření: LCR-ST2 dokáže měřit stejnosměrný proud (DC Volt)tagv rozsahu ±30 V. Ujistěte se, že je zařízení pod napětím.tagrežim E před připojením k zařízení Voltage zdroj.
• Sériový/paralelní režim: Tento režim pomáhá eliminovat parazitní efekty a poskytuje přesnější data R/L/C. Pro důkladnou analýzu můžete přepínat mezi sériovými a paralelními ekvivalentními modely.

Obrázek: Inteligentní funkce třídění a porovnávání.

Obrázek: Sériově-paralelní ekvivalentní model pro přesná měření.

Obrázek: Možnosti testování frekvenčního pokrytí s plným pokrytím.

Obrázek: Sv.tage funkce měření.

Kalibrace

Pro zajištění přesných měření, zejména odporu, se doporučuje kalibrovat zařízení pomocí dodané referenční desky pro měření odporu. V nabídce nastavení přejděte na možnost „Kalibrace“. Postupujte podle pokynů na obrazovce a proveďte kalibraci zkratu (SC) a rozpojeného obvodu (OC). Referenční desku můžete také použít k ověření naměřených hodnot u různých hodnot odporu.

Obrázek: Podrobné parametry produktu a rozsahy měření.

Údržba

• Udržujte zařízení čisté a bez prachu a nečistot. K čištění používejte měkký, suchý hadřík.
• Pokud LCR-ST2 nepoužíváte, uchovávejte jej v dodaném úložném pouzdře, abyste jej chránili před fyzickým poškozením a vlivy prostředí.
• Pro zachování dobrého stavu baterie se ujistěte, že je pravidelně nabíjena, zejména pokud je baterie delší dobu skladována.
• Nevystavujte zařízení extrémním teplotám nebo vysoké vlhkosti. Provozní a skladovací teplotní rozsahy naleznete ve specifikacích.

Odstraňování problémů

• Nestabilní čtení: Zajistěte správný kontakt se součástkou. V případě potřeby očistěte hroty pinzety. Zkontrolujte vnější rušení nebo parazitní vlivy, zejména při měření součástek na desce plošných spojů. Použití Kelvinových svorek (pokud jsou k dispozici) může zvýšit přesnost.
• Zařízení se nezapíná: Zkontrolujte úroveň nabití baterie. Připojte zařízení ke zdroji napájení pomocí kabelu typu C a nechte jej nějakou dobu nabíjet.
• Nesprávná identifikace komponenty (automatický režim): I když je režim automatického měření chytrý, některé složité nebo neobvyklé komponenty ho mohou zmást. V takových případech ručně přepněte do konkrétního režimu L, C, R nebo D pro dosažení přesnějších výsledků.
• Aktualizace firmware: Pokud máte přetrvávající problémy nebo chcete mít přístup k novým funkcím, podívejte se na oficiální stránky FNIRSI. webNejnovější aktualizace firmwaru naleznete na webu a postupujte podle pokynů pro aktualizaci.

Specifikace

Oficiální video produktu

Záruka a podpora

Informace o záruce, technickou podporu nebo servisní dotazy naleznete v dokumentaci dodané s vaším produktem nebo navštivte oficiální webové stránky FNIRSI. webmísto. Uschovejte si doklad o koupi pro případ záručních reklamací.
