Návod k obsluze automatického vrhače terčů VEVOR NH113

1. Úvod

Tato příručka obsahuje základní informace pro bezpečnou montáž, provoz, údržbu a řešení problémů s vaším automatickým vrhačem terčů VEVOR. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku, abyste zajistili jeho správnou funkci a předešli zranění nebo poškození.

Obrázek 1: Vrhač terčů VEVOR Automaticview.

2. Bezpečnostní opatření

VAROVÁNÍ: Nedodržení těchto bezpečnostních pokynů může vést k vážnému zranění nebo smrti.

• Při práci s vrhačem hliněných terčů nebo v jejich blízkosti vždy používejte vhodnou ochranu očí a sluchu.
• Pokud je zařízení zapnuté, udržujte ruce, nohy a všechny části těla v dostatečné vzdálenosti od vrhacího ramene a oblasti nabíjení terče.
• Ujistěte se, že je zasunuta pojistka, když se zařízení aktivně nepoužívá nebo při nabíjení terčů.
• Během provozu dodržujte bezpečnou vzdálenost od vrhače. Oranžový bezpečnostní kroužek označuje nebezpečnou zónu. Do této oblasti nevstupujte.
• Při provádění jakékoli údržby, seřizování nebo pokud zařízení nepoužíváte, odpojte zdroj napájení (baterii).
• Používejte odhazovač pouze v otevřených a volných prostorách, mimo dosah lidí, zvířat a majetku.
• Před použitím se ujistěte, že je odhazovač bezpečně ukotvený k zemi, aby se zabránilo jeho pohybu.

Obrázek 2: Bezpečnostní pokyny pro manipulaci s vrhačem hliněných terčů, včetně pojistky a uvolňovacího mechanismu.

3. Obsah balení

Balení automatického vrhače terčů VEVOR obsahuje následující položky:

• 1 x Vrhač hliněných terčů
• 1 x nožní pedál s prodlouženým kabelem
• 2 x prodloužené kovové nohy s hroty
• 1 x zemní kolík
• Potřebné montážní příslušenství

4. Nastavení

1. Shromáždění: Sestavte vrhač podle přiložených schémat. Ujistěte se, že všechny šrouby a upevňovací prvky jsou bezpečně utažené.
2. Umístění: Umístěte vrhač do bezpečného, ​​otevřeného prostoru a zajistěte dostatek volného prostoru pro trajektorii cíle.
3. Kotvení: Dvě prodloužené kovové nohy s hroty a zemnící kolík pevně zasuňte do země, abyste zajistili stabilitu během provozu. Tím se zabrání posunutí jednotky v důsledku zpětného rázu.
4. Připojení napájení: Vrhač vyžaduje 12V baterii s hlubokým cyklem (není součástí balení). Připojte krokosvorky z napájecího kabelu vrhače k ​​odpovídajícím svorkám na 12V baterii. Dbejte na správnou polaritu (červená k kladnému, černá k zápornému).


Obrázek 3: Správné připojení 12V baterie k odpalovači. Poznámka: Baterie není součástí dodávky.

5. Připojení nožního pedálu: Připojte prodloužený kabel nožního pedálu k určenému portu na vrhači.
6. Přenosnost: Jednotka je navržena pro přenosnost a lze ji přepravovat na korbě nákladního automobilu.


Obrázek 4: Součásti vrhače jsou navrženy tak, aby se snadno přepravovaly.

5. Provoz

1. Zapnutí: Ujistěte se, že je pojistný kolík na místě. Přepněte vypínač na zadní straně jednotky do polohy „ON“. Rameno se přepne do pohotovostní polohy.
2. Načítání cílů: Do zásobníku opatrně vložte až 28 hliněných terčů. Ujistěte se, že jsou správně naskládány, aby se nezasekly.


Obrázek 5: Vkládání hliněných terčů do zásobníku vrhače, který pojme až 28 terčů.

3. Nastavení úhlu startu: Pomocí nastavovacího knoflíku upravte úhel odpalu. Tím se ovlivní vzdálenost a trajektorie hodu. Větší napětí pružiny vede k delším hodům (přes 45 yardů).


Obrázek 6: Nastavovací knoflík umožňuje různé vzdálenosti a úhly házení.

4. Spouštěcí cíle: Jakmile je vše připraveno, odstraňte pojistku. Sešlápněte pedál pro odpálení hliněného terče. Zařízení je navrženo pro automatické odpálení každé 2 sekundy po sešlápnutí pedálu. Uvolněním pedálu zastavíte odpálení.


Obrázek 7: Prodloužený nožní pedál umožňuje ovládání bez použití rukou z bezpečné vzdálenosti.

5. Vypnout: Po dokončení přepněte hlavní vypínač do polohy „VYPNUTO“. Stisknutím tlačítka „UVOĽNĚNÍ“ uvolněte napětí vrhacího ramene. Zasuňte pojistný kolík do určeného otvoru, abyste rameno zajistili v bezpečné, uvolněné poloze.

6. Údržba

Pravidelná údržba zajišťuje dlouhou životnost a optimální výkon vašeho vrhače terčů VEVOR.

• Čištění: Po každém použití přístroj očistěte od nečistot, prachu nebo zbytků hlíny. Použijte suchý hadřík nebo měkký kartáč.
• Mazání: Pravidelně nanášejte lehké mazivo na pohyblivé části, jako jsou otočné body vrhacího ramene a pružinové mechanismy, aby byl zajištěn hladký chod.
• Inspekce: Pravidelně kontrolujte všechny součásti, zda nejsou opotřebované, poškozené nebo zda nejsou uvolněné upevňovací prvky. Utáhněte všechny uvolněné šrouby a v případě potřeby vyměňte opotřebované díly.
• Skladování: Pokud odpalovač nepoužíváte, skladujte jej na suchém a chráněném místě. Před uskladněním odpojte baterii.

7. Řešení problémů

Pokud narazíte na problémy s vrhačem terčů VEVOR, postupujte podle následujících běžných kroků pro odstraňování problémů:

• Zařízení se nezapíná:
      - Zkontrolujte připojení baterie, zda je kontakt bezpečný a zda je polarita správná.
      - Ujistěte se, že je 12V baterie nabitá.
• Cíle, které se nestartují nebo se startují slabě:
      - Zkontrolujte, zda je zásobník správně nabitý a zda nejsou terče zaseknuté.
      - Zkontrolujte nastavení napětí pružiny. Pro silnější hody zvyšte napětí.
      - Ujistěte se, že je nožní pedál zcela sešlápnutý.
• Vrhací paže se necykluje:
      - Před pokusem o spuštění se ujistěte, že je pojistka odstraněna.
      - Zkontrolujte, zda se v dráze vrhacího ramene nenacházejí nějaké překážky.
• Neobvyklé zvuky během provozu:
      - Okamžitě vypněte jednotku a zkontrolujte, zda nejsou uvolněné části nebo překážky.

8. Specifikace

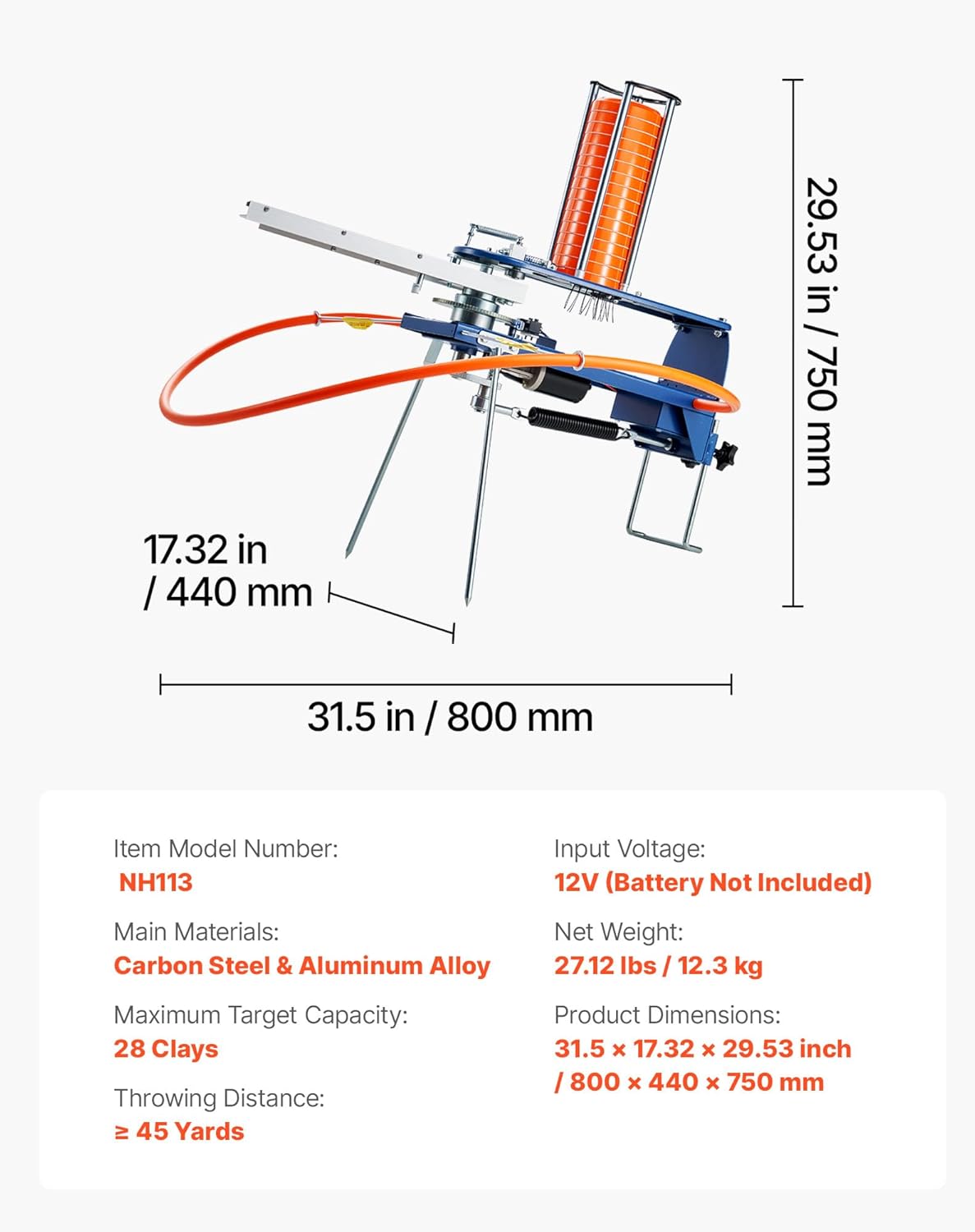

Obrázek 8: Podrobné rozměry a specifikace vrhače terčů VEVOR.

9. Záruka a podpora

Informace o záruce nebo technickou podporu získáte na kontaktních údajích uvedených při nákupu nebo na oficiálních webových stránkách VEVOR. webUschovejte si účtenku jako doklad o koupi pro případné reklamace.
