1. Úvod
Thank you for choosing the Soundstream WRX-4.300 4-Channel Car Amplifikátor. Tento amplifier is designed to deliver powerful and clear audio performance for your vehicle's sound system. This manual provides essential information for proper installation, operation, and maintenance of your ampPřed instalací nebo použitím si jej pečlivě přečtěte.
2. Bezpečnostní informace
Během instalace a provozu vždy dodržujte následující bezpečnostní opatření:
- Disconnect the vehicle's negative battery terminal before any electrical work.
- Ujistěte se, že veškeré kabely jsou správně vedeny a zajištěny, aby nedošlo k poškození nebo zkratu.
- Pro napájení, uzemnění a připojení reproduktorů použijte kabeláž vhodného průřezu dle specifikace.
- Nainstalujte amplifier in a well-ventilated area, away from direct sunlight, heat sources, or moisture.
- Neobsluhujte ampPokud je vysavač poškozený nebo nefunguje správně, vyjměte jej. Další informace naleznete v části o řešení problémů nebo se obraťte na podporu.
- Pro optimální výkon a bezpečnost se doporučuje profesionální instalace.
3. Obsah balení
Ověřte, zda váš balíček obsahuje následující položky:
- Soundstream WRX-4.300 Ampdoživotní
- Montážní šrouby
- High-Level Input Harnesses (2)
- Návod k obsluze
- Náhradní pojistky
Image: Contents of the Soundstream WRX-4.300 package, showing the amplifier, wiring harnesses, mounting screws, and the owner's manual.
4. Konec produktuview
The Soundstream WRX-4.300 is a compact Class D 4-channel amplifier designed for versatility and high performance. It features adjustable crossovers, gain controls, and the ability to operate in full-range or bridged modes.
4.1 Ovládací prvky na horním panelu

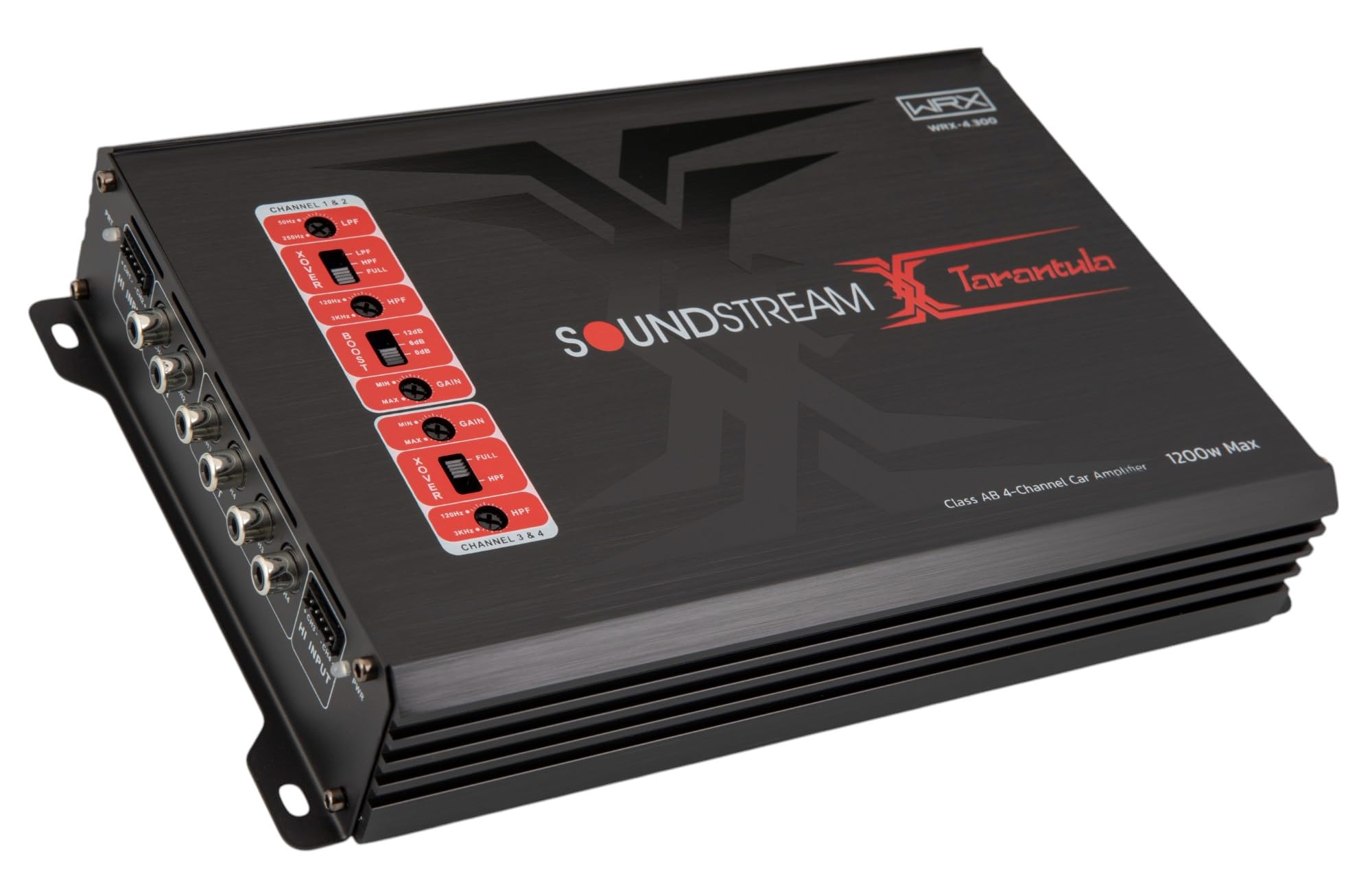

Obrázek: Nahoře view of the WRX-4.300 amplifier, highlighting the control panel with gain, crossover, and boost settings for channels 1&2 and 3&4.
- X-OVER (Crossover) Switches: Select between LPF (Low Pass Filter), FULL (Full Range), or HPF (High Pass Filter) for each channel pair.
- LPF/HPF Frequency Controls: Adjust the cutoff frequency for the selected crossover mode.
- BOOST (Bass Boost) Control: Adjust the bass boost level for channels 3&4.
- GAIN Controls: Adjust the input sensitivity for each channel pair to match the output of your head unit.
4.2 Input and Output Terminals
Obrázek: Zadní view of the WRX-4.300 amplifier, showing the RCA input and output jacks, and high-level input connectors for channels 1&2 and 3&4.
Obrázek: Zadní view of the WRX-4.300 amplifier, displaying the power (GND, REM, +12V), fuse, and speaker output terminals (CH1, CH2, CH3, CH4).
- HI VSTUP: Connects to your head unit's speaker outputs for high-level input.
- IN (RCA Input): Connects to your head unit's RCA pre-outs for low-level input.
- OUT (RCA Output): Provides a pass-through RCA signal for connecting additional ampzáchranáři.
- GND (zem): Připojuje se k uzemnění podvozku vozidla.
- REM (dálkové): Connects to the head unit's remote turn-on lead.
- +12V (Napájení): Connects directly to the vehicle's positive battery terminal.
- POJISTKA: Contains replaceable fuses for protection.
- CH1-CH4 (Speaker Outputs): Connects to your speakers or subwoofers.
5. Nastavení a instalace
Správná instalace je klíčová pro výkon a dlouhou životnost vašeho ampzáchranář. Pokud si nejste jisti některými kroky, poraďte se s profesionálním instalatérem.
5.1 Montáž Ampdoživotní
- Choose a mounting location that is dry, well-ventilated, and away from direct heat or moisture. Ensure sufficient airflow around the ampchladič zařízení Liferier.
- Označte si montážní otvory pomocí amppoužijte jako šablonu.
- Vyvrtejte vodicí otvory pro montážní šrouby.
- Zajistěte ampzvedák pomocí dodaných montážních šroubů.
5.2 Zapojení kabeláže
Ujistěte se, že všechna připojení jsou bezpečná a řádně izolovaná, aby se zabránilo zkratu.
5.2.1 Elektrické zapojení
- Zem (GND): Connect a short, heavy-gauge wire (e.g., 8 AWG or larger) from the amplifier's GND terminal to a clean, unpainted metal point on the vehicle's chassis.
- Dálkové ovládání (REM): Připojte vodič menšího průřezu (např. 18 AWG) z amplifier's REM terminal to the remote turn-on output of your head unit.
- +12V (Napájení): Připojte silný vodič (např. 8 AWG nebo větší) z amplifier's +12V terminal directly to the positive terminal of the vehicle's battery. Install an in-line fuse holder (not included) within 18 inches (45 cm) of the battery.
5.2.2 Signal Input (RCA or High-Level)
- RCA vstup: Use high-quality RCA cables to connect the head unit's pre-out jacks to the amplifier's IN (RCA Input) jacks.
- Vstup na vysoké úrovni: If your head unit does not have RCA outputs, use the provided high-level input harnesses. Connect the harnesses to your head unit's speaker wires and then plug them into the amplifier's HI INPUT connectors.
5.2.3 Zapojení reproduktorů
- Připojte reproduktory k amplifier's CH1, CH2, CH3, and CH4 speaker output terminals.
- Dbejte na správnou polaritu (+ k + a - k -) u všech připojení reproduktorů.
- For 4-channel operation, connect one speaker to each channel.
- For 2-channel (bridged) operation, connect speakers across channel pairs (e.g., CH1+ and CH2- for one speaker). Refer to the operating instructions for details on bridged mode.
6. Návod k obsluze
Po instalaci postupujte podle těchto kroků pro konfiguraci a provoz ampživější.
6.1 Počáteční nastavení a úprava zesílení
- Turn the GAIN controls on the amplifier to their minimum (fully counter-clockwise) position.
- Nastavte hlasitost hlavní jednotky na přibližně 75 % její maximální úrovně.
- Pomalu zvyšujte ovládání GAIN na amplifier until you hear distortion, then back it off slightly until the sound is clear.
- Repeat for all active channel pairs.
6.2 Nastavení výhybky
The crossover filters allow you to direct specific frequency ranges to your speakers or subwoofers.
- PLNÝ: For full-range speakers, allowing all frequencies to pass.
- HPF (High Pass Filter): For mid-range or tweeter speakers, allowing only frequencies above the set point to pass. Adjust the HPF frequency control to the desired cutoff.
- LPF (dolnopropustný filtr): For subwoofers, allowing only frequencies below the set point to pass. Adjust the LPF frequency control to the desired cutoff.
6.3 Zvýraznění basů
The BASS BOOST control (for channels 3&4) allows you to enhance low frequencies. Use this feature sparingly to avoid distortion or speaker damage. Start with the boost at minimum and increase gradually if desired.
6.4 Provoz v přemostěném režimu
The WRX-4.300 can be bridged to provide higher power output to fewer channels, typically for subwoofers. When bridging, connect the speaker's positive terminal to the positive output of one channel (e.g., CH1+) and the speaker's negative terminal to the negative output of the adjacent channel (e.g., CH2-). Ensure the connected speakers have an impedance compatible with bridged operation (typically 4 ohms minimum).
7. Údržba
Minimal maintenance is required for your ampživější.
- Čištění: Pravidelně otírejte ampVnější povrch vysavače otírejte měkkým, suchým hadříkem. Nepoužívejte agresivní chemikálie ani abrazivní čisticí prostředky.
- Výměna pojistky: Pokud amplifier does not power on, check the fuses. Always replace blown fuses with new ones of the exact same type and rating to prevent damage.
- Větrání: Zajistěte amplifier's heatsink fins remain clear of obstructions to maintain proper cooling.
8. Řešení problémů
Pokud máte problémy s vaším amplifier, viz následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Amplifier does not power on (PWR LED off) | Spálená pojistka, špatné připojení napájení/uzemnění, žádný signál dálkového ovládání. | Check and replace fuses. Verify +12V, GND, and REM connections. Ensure head unit is on. |
| Amplifier powers on but no sound | Incorrect input connection, speaker wiring issues, gain too low, head unit muted. | Check RCA/high-level input cables. Verify speaker connections and polarity. Increase gain. Check head unit volume/mute. |
| Zkreslený zvuk | Příliš vysoké nastavení gainu, nesprávné nastavení dělicí mechaniky, poškozené reproduktory. | Reduce gain. Adjust crossover frequencies. Inspect speakers for damage. |
| Amplifier goes into protection mode (PRT LED on) | Přehřátí, zkrat v kabeláži reproduktoru, příliš nízká impedance. | Povolit amplifier to cool. Check speaker wiring for shorts. Ensure speaker impedance is within amplimity životaschopného člověka. |
| Engine noise/whining sound | Poor ground connection, RCA cables routed near power wires, ground loop. | Improve ground connection. Reroute RCA cables away from power wires. Consider a ground loop isolator. |
9. Specifikace
Key technical specifications for the Soundstream WRX-4.300 ampživější:
- Výstupní výkon: 1200 wattů (max.)
- Počet kanálů: 4
- Ampnadživotní třída: Třída D
- svtage: 12 voltů (AC)
- Materiál: Hliník
- Typ montáže: Povrchová montáž
- Rozměry produktu (D x Š x V): 7.2 x 6.69 x 1.97 palce
- Hmotnost položky: 2.2 libry
- Číslo modelu: WRX-4.300
- UPC: 709483072411
10. Záruka a podpora
Soundstream products are designed for reliability and performance. For warranty information, please refer to the warranty card included with your product or visit the official Soundstream website. For technical support or service inquiries, please contact Soundstream customer service through their official channels.
