1. Úvod
Tato příručka obsahuje komplexní pokyny pro instalaci, provoz, údržbu a řešení problémů s vaší základní deskou ASUS Z790 MAX Gaming WIFI7 Intel Z790 (LGA 1700) ATX. Před zahájením instalace si prosím pečlivě přečtěte tuto příručku a uschovejte si ji pro budoucí použití. Správná instalace a používání jsou zásadní pro optimální výkon a dlouhou životnost produktu.
2. Konec produktuview
Základní deska ASUS Z790 MAX Gaming WIFI7 je navržena pro podporu procesorů Intel Core 14., 13. a 12. generace, stejně jako procesorů Pentium Gold a Celeron, a využívá patici LGA 1700. Nabízí pokročilé řešení pro konektivitu a napájení pro vysoce výkonné výpočty.
Klíčové vlastnosti:
- Podpora procesoru: Patice Intel LGA 1700 pro procesory Intel Core 14., 13. a 12. generace.
- Řešení napájení: 14+1 DrMOS napájecí tranzistorytages, 6vrstvá deska plošných spojů, konektory ProCool, slitinové tlumivky a odolné kondenzátory pro stabilní napájení.
- Paměť: Podporuje technologii pamětí DDR5.
- Konektivita: PCIe 5.0, Wi-Fi 7, Realtek 1Gb LAN, HDMI, zadní USB 20Gbps Type-C, přední USB 5Gbps Type-C a podpora Thunderbolt (USB4).
- Skladování: Tři sloty PCIe 4.0 M.2.
- Chlazení: Velké chladiče VRM, chladič PCH, hybridní konektory pro ventilátory a Fan Xpert 4 s AI Cooling II.
- Exkluzivní technologie: ASUS Enhanced Memory Profile II a ASUS OptiMem II.
- Diagnostika: Jádro Q-LED pro indikaci stavu systému.
Obsah balení:
Maloobchodní balení obvykle obsahuje následující položky:
Obrázek: Obsah balení základní desky ASUS Z790 MAX Gaming WIFI7. Balení obsahuje samotnou základní desku, Wi-Fi anténu, dva datové kabely SATA, sadu šroubů M.2 pro zajištění SSD disků, kryt zadního I/O panelu a stručnou úvodní příručku.
Obrázek: Základní deska ASUS Z790 MAX Gaming WIFI7 vystavená spolu s maloobchodním balením a dodanou Wi-Fi anténou.
3. Nastavení a instalace
Před zahájením instalace se ujistěte, že je systém vypnutý a odpojený od zdroje napájení. Základní desku držte za okraje, abyste zabránili statickému výboji.
3.1 Příprava základní desky
- Vybalte základní desku a položte ji na antistatický povrch.
- Nainstalujte procesor do patice LGA 1700. Opatrně zarovnejte procesor s orientačním klíčem patice a spusťte zátěžovou desku.
- Nainstalujte chladič CPU podle pokynů výrobce.
- Nainstalujte paměťové moduly DDR5 do slotů DIMM. Doporučené obsazení slotů pro dvoukanálový provoz naleznete v úvodní příručce základní desky.
- Nainstalujte disky M.2 SSD do dostupných slotů M.2 a zajistěte je dodanými šrouby nebo upevňovacími mechanismy. Před instalací nezapomeňte z chladičů odstranit veškeré ochranné plastové fólie.

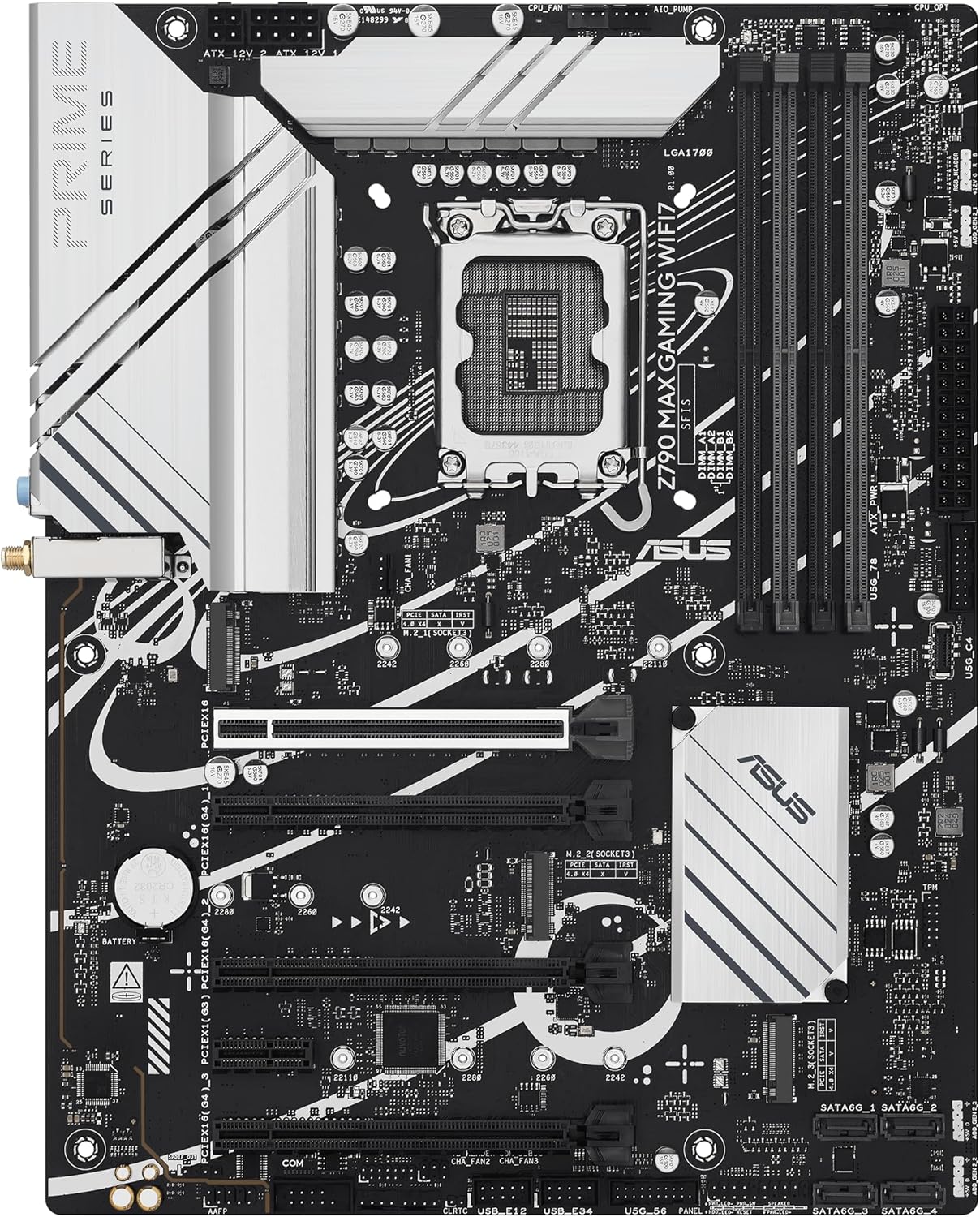

Obrázek: Pohled shora na základní desku ASUS Z790 MAX Gaming WIFI7, znázorňující centrální patici procesoru LGA 1700, čtyři sloty DDR5 DIMM a umístění slotů pro úložiště M.2.
3.2 Instalace podvozku
- Nainstalujte kryt I/O do šasi počítače.
- Opatrně vložte základní desku do šasi a zarovnejte ji s distančními výčnělky. Zajistěte základní desku šrouby.
- Nainstalujte grafickou kartu (karty) do slotu PCIe 5.0 nebo jiného dostupného slotu PCIe. Ujistěte se, že je karta zcela usazena a zajištěna.
- Připojte všechny potřebné napájecí kabely od zdroje napájení (PSU) k základní desce (24pinový ATX, 8pinový CPU atd.).
- Připojte konektory na předním panelu (tlačítko napájení, tlačítko resetování, USB porty, audio) k odpovídajícím pinům na základní desce. Rozložení pinů naleznete v úvodní příručce.
- Připojte zařízení SATA (HDD, SSD) pomocí dodaných kabelů SATA.
- Pro bezdrátové připojení připojte anténu Wi-Fi ke konektorům na zadním panelu I/O.

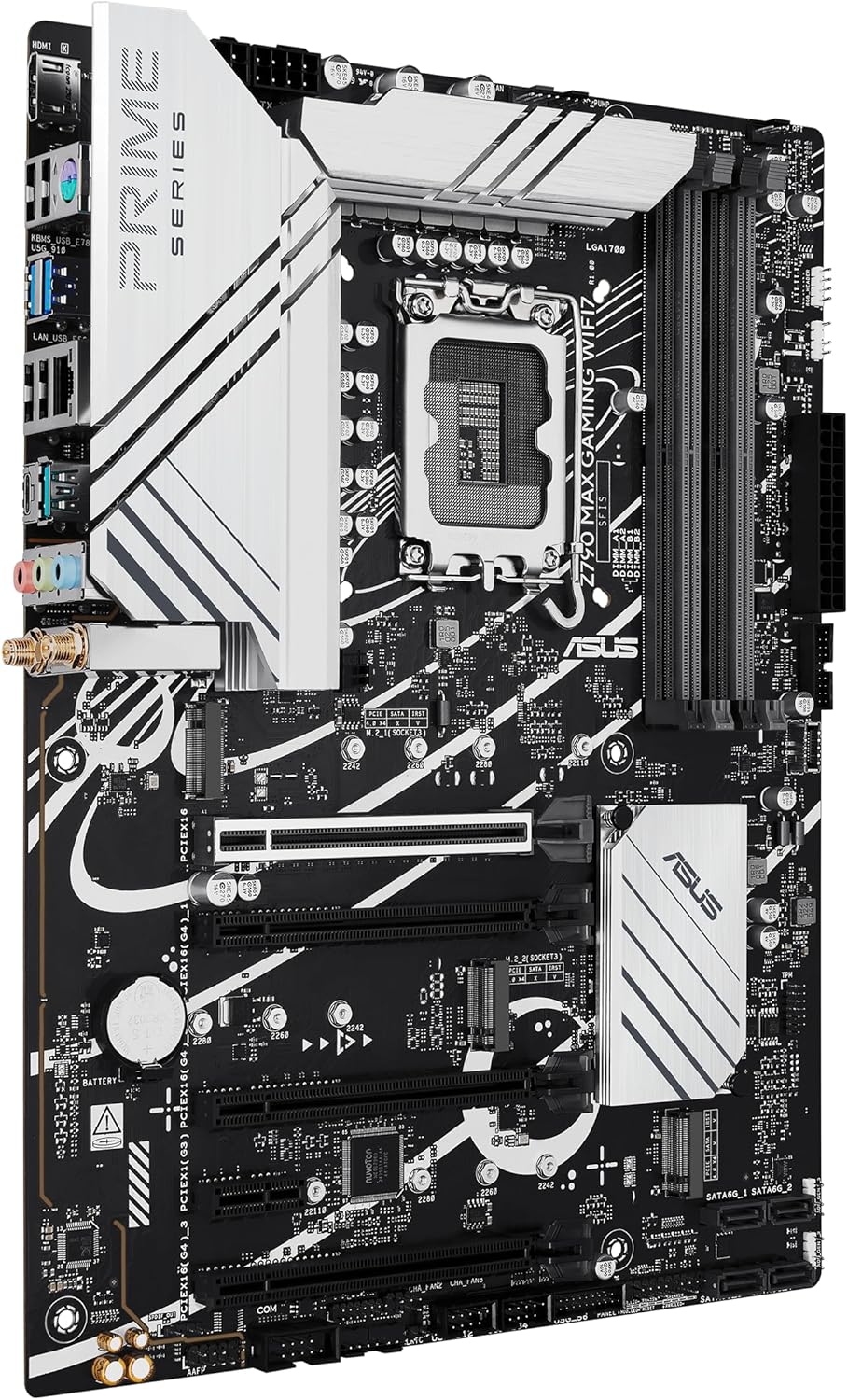

Obrázek: Úhlové view základní desky ASUS Z790 MAX Gaming WIFI7, ukázkaasinrůzné porty na zadním I/O panelu a několik rozšiřujících slotů PCIe.
4. Návod k obsluze
4.1 První spuštění a nastavení BIOSu/UEFI
- Po sestavení připojte monitor, klávesnici a myš.
- Zapněte systém. Stiskněte tlačítko DEL klávesu během spouštění pro vstup do nástroje pro nastavení systému BIOS/UEFI.
- V BIOSu můžete nakonfigurovat pořadí bootování, povolit XMP/EXPO profilepro paměť, úpravu křivek ventilátorů a aktualizaci firmwaru.
- Uložte změny a ukončete BIOS, abyste mohli pokračovat v instalaci operačního systému.
4.2 Software a ovladače
- Po instalaci operačního systému (Windows 10 nebo Windows 11) nainstalujte potřebné ovladače pro čipovou sadu, zvuk, síťovou kartu LAN a Wi-Fi. Tyto ovladače obvykle naleznete na stránce podpory ASUS. webstránky pro váš konkrétní model základní desky.
- Základní deska vás může vyzvat k instalaci softwaru ASUS Armoury Crate. Tento nástroj může pomoci s instalací ovladačů, monitorováním systému a ovládáním osvětlení Aura Sync RGB. Upozorňujeme, že někteří uživatelé hlásili problémy se stabilitou softwaru Armoury Crate; pokud se s nimi setkáte, lze ovladače nainstalovat ručně z rozhraní ASUS. webmísto.
- Pro funkčnost Wi-Fi 7 je pro všechny funkce vyžadován systém Windows 11 verze 24H2 nebo novější. Systémy Windows 11 21H2/22H2/23H2 podporují pouze Wi-Fi 6E. Ovladače pro systém Windows 10 nemusí být od společnosti ASUS k dispozici; obraťte se na výrobce čipové sady Wi-Fi. webstránky pro podrobnosti.
5. Údržba
- Čištění: Pravidelně čistěte prach ze skříně počítače a komponent základní desky pomocí stlačeného vzduchu. Před čištěním se ujistěte, že je systém vypnutý a odpojený od sítě.
- Aktualizace BIOSu: Pravidelně kontrolujte podporu ASUS webweb pro aktualizace BIOSu/UEFI. Aktualizace mohou zlepšit stabilitu, přidat nové funkce a rozšířit kompatibilitu. Při aktualizaci BIOSu pečlivě dodržujte pokyny společnosti ASUS.
- Aktualizace ovladačů: Udržujte ovladače aktualizované, abyste zajistili optimální výkon a kompatibilitu s novým softwarem a hardwarem.
6. Řešení problémů
Pokud narazíte na problémy, postupujte podle následujících běžných kroků pro řešení potíží:
- Bez napájení/Žádný POST:
- Zkontrolujte všechna napájecí připojení (24pinový ATX, 8pinový CPU).
- Ujistěte se, že procesor a paměť RAM jsou správně usazeny.
- Základní deska je vybavena diagnostickými LED diodami Q-LED Core (červená, žlutá, bílá), které mohou signalizovat problémy s CPU, DRAM, VGA nebo bootovacími zařízeními. Význam LED diod naleznete v úvodní příručce.
- Zkuste bootovat pouze s nezbytnými komponenty (CPU, jedna RAM karta, GPU, pokud nemáte integrovanou grafiku).
- Nestabilita/pády systému:
- Ujistěte se, že jsou všechny ovladače nainstalovány a aktuální.
- Zkontrolujte teploty CPU a GPU.
- Ověřte stabilitu RAM, zejména pokud máte XMP/EXPO pro.fileJsou povoleny. Zkuste je pro otestování vypnout.
- Ujistěte se, že váš napájecí zdroj (PSU) je dostatečný pro komponenty vašeho systému.
- Problémy s flashbackem systému BIOS: Základní deska podporuje BIOS Flashback pro aktualizaci BIOSu bez CPU nebo RAM. Pokud tato funkce nereaguje, ujistěte se, že je USB disk naformátován na systém FAT32, BIOS file je správně přejmenována (např. „Z790MG.CAP“) a je vložena do určeného portu USB pro BIOS Flashback. Přesné pokyny naleznete v průvodci rychlým spuštěním ASUS.
- Problémy s připojením Wi-Fi:
- Ujistěte se, že je anténa Wi-Fi bezpečně připojena.
- Ověřte, zda jsou správně nainstalovány ovladače Wi-Fi.
- Zkontrolujte kompatibilitu operačního systému s funkcemi Wi-Fi 7, jak je uvedeno v části Návod k obsluze.
Pro další pomoc se obraťte na podporu ASUS webnebo kontaktujte zákaznický servis ASUS.
7. Specifikace
| Funkce | Specifikace |
|---|---|
| Značka | ASUS |
| Název modelu | Z790 MAX GAMING WIFI7 |
| Zásuvka CPU | LGA 1700 |
| Kompatibilní procesory | Procesory Intel Core 14. a 13. generace, Intel Core 12. generace, procesory Pentium Gold a Celeron |
| Typ čipové sady | Intel Z790 |
| Technologie paměti RAM | DDR5 |
| Rychlost paměti | 4800 MHz (základní) |
| Kapacita paměti | Až 192 GB |
| PCIe sloty | Podpora PCIe 5.0 |
| M.2 Sloty | 3× PCIe 4.0 M.2 |
| LAN | Realtek 1Gb LAN |
| Bezdrátové připojení | Wi-Fi 7 |
| USB porty | Zadní USB 20 Gb/s typu C, přední USB 5 Gb/s typu C, podpora konektorů Thunderbolt (USB4) |
| Video výstup | HDMI |
| Platforma | Windows 10, Windows 11 |
| Barva | ČERNÝ |
| Hmotnost položky | 3.47 libry |
| Rozměry balení | 13.46 x 10.79 x 2.8 palce |
8. Informace o záruce
Společnost ASUS poskytuje na své základní desky omezenou záruku. Konkrétní podmínky a doba trvání záruky se mohou lišit v závislosti na regionu a prodejci. Uschovejte si doklad o koupi pro případ reklamace. Podrobné informace o záruce, včetně krytí a postupů, naleznete na oficiálních stránkách podpory ASUS. webstránky nebo se obraťte na místo nákupu.
U prodejců mohou být k dispozici volitelné ochranné plány, které nabízejí rozšířené krytí nad rámec standardní záruky výrobce. Tyto plány jsou oddělené od záruky na produkt ASUS.
9. Podpora
Pro technickou podporu, stažení ovladačů, aktualizace systému BIOS a další informace o produktech navštivte oficiální stránky podpory ASUS. webmísto:
Než budete kontaktovat podporu, mějte prosím připravený název modelu vaší základní desky (Z790 MAX GAMING WIFI7) a sériové číslo. Můžete se také podívat na stručnou úvodní příručku, která je součástí balení a často obsahuje QR kódy nebo odkazy pro přímou pomoc.
