1. Úvod
Tato příručka obsahuje základní informace pro instalaci, provoz a údržbu grafické karty ASUS ROG Strix GeForce RTX 5070 OC Edition. Tato vysoce výkonná grafická karta je vybavena pokročilým chladicím systémem, včetně ventilátorů Axial-tech, tepelné podložky GPU s fázovou změnou a designu MaxContact, který je navržen pro optimalizaci teploty GPU pro vyšší výkon. Integrované osvětlení Aura Sync nabízí rozsáhlé možnosti přizpůsobení vizuálních efektů.
Klíčové vlastnosti:
- Výkon AI: 1044 AI TOPS pro pokročilé úkoly umělé inteligence.
- OC edice: Pracuje na frekvenci 2685 MHz v režimu OC a 2655 MHz ve výchozím režimu.
- 3.2slotové provedení: Disponuje robustním polem žeber optimalizovaným pro proudění vzduchu od tří ventilátorů Axial-tech.
- Ventilátory Axial-tech: Zvětšené ventilátory určené ke zvýšení proudění vzduchu kartou, což vede k nižším teplotám a lepšímu výkonu.
- Technologie 0 dB: Umožňuje tichý provoz i při nízkém zatížení.
- Design MaxContactu: Využívá parní komoru pro zajištění efektivního přenosu tepla.
- Tepelná podložka pro grafický procesor s fázovou změnou: Zlepšuje přenos tepla vyplňováním mikroskopických mezer, což přispívá ke snížení teploty grafického procesoru.
- Prémiové napájení: Digitální řízení výkonu a 15K kondenzátory zajišťují stabilní a vysoce výkonný provoz.
- Ochranný povlak PCB: Chrání desku plošných spojů před vlhkostí, prachem a nečistotami, aby se zabránilo zkratům.
- Synchronizace aury: Přizpůsobitelné ARGB osvětlení na krytu a obvodu pro personalizovanou estetiku.
- Software GPU Tweak III: Poskytuje intuitivní nástroje pro ladění výkonu, regulaci teploty a monitorování systému.
Obrázek 1: Grafická karta ASUS ROG Strix GeForce RTX 5070 OC Edition a její maloobchodní balení.
2. Obsah balení
Před zahájením instalace ověřte, zda jsou v balení přítomny všechny položky.
- Grafická karta ROG-STRIX-RTX5070-O12G-GAMING
- Manuál pro nastavení rychlosti
- Držák grafické karty ROG
- Suchý zip ROG
- ROG Magnet
- Pravítko pro PCB ROG
- Karta s poděkováním
- Adaptérový kabel (1 až 2)
Obrázek 2: Všechny položky obsažené v maloobchodním balení ASUS ROG Strix GeForce RTX 5070 OC Edition.
3. Nastavení a instalace
Správná instalace je klíčová pro optimální výkon a stabilitu systému. Před zahájením instalace se ujistěte, že je systém vypnutý a odpojený od sítě.
Systémové požadavky:
- Základní deska kompatibilní s PCI Express s jedním grafickým slotem x16.
- Minimální doporučený výkon napájecího zdroje (PSU)tage. Podrobnosti naleznete v části se specifikacemi.
- Dostatečný prostor ve skříni počítače pro 3.2slotovou grafickou kartu.
Kroky instalace:
- Připravte si systém: Vypněte počítač a odpojte všechny kabely. Otevřete skříň počítače.
- Vyhledejte slot PCIe: Najděte na základní desce dostupný slot PCI Express x16.
- Odstraňte kryty slotů: Odstraňte z skříně počítače potřebné kryty rozšiřujících slotů, abyste do nich mohli vložit 3.2slotovou kartu.
- Instalace grafické karty: Opatrně zarovnejte grafickou kartu se slotem PCIe a pevně ji zatlačte, dokud nebude bezpečně usazena. Připevněte kartu ke skříni šrouby.
- Připojte napájení: Připojte příslušné napájecí kabely ze zdroje napájení k napájecím konektorům grafické karty. V případě potřeby použijte dodaný adaptér.
- Zavřete skříň a připojte periferie: Zavřete skříň počítače, znovu připojte všechny kabely a připojte displej k jednomu z výstupních portů grafické karty (HDMI nebo DisplayPort).
- Nainstalujte ovladače: Zapněte systém. Jakmile se operační systém načte, nainstalujte nejnovější ovladače grafické karty z webu podpory ASUS. webweb nebo oficiální stránky společnosti NVIDIA webmísto.
Obrázek 3: Grafická karta vyžaduje dostatečné napájení z kompatibilního napájecího zdroje.
4. Obsluha grafické karty
ASUS ROG Strix GeForce RTX 5070 OC Edition je navržena pro vysoce výkonné výpočty a hraní her. Pochopení jejích funkcí vám pomůže maximalizovat herní zážitek.
Chladicí systém:
- Ventilátory Axial-tech: Tyto ventilátory jsou navrženy s menším nábojem, který umožňuje delší lopatky, a bariérovým kroužkem pro zvýšení tlaku vzduchu směrem dolů. Vnější dva ventilátory se otáčejí proti směru hodinových ručiček, aby se snížila turbulence a zlepšilo proudění vzduchu chladičem.
- Technologie 0 dB: U méně náročných úloh se ventilátory úplně přestanou otáčet, čímž zajistí tichý výpočetní provoz. Automaticky se zapnou, když se zvýší teplota grafického procesoru.
- Design MaxContactu: Tato technologie zahrnuje přesně obrobený povrch rozdělovače tepla, který dosahuje až o 5 % většího kontaktu s čipem GPU, čímž se zlepšuje přenos tepla.
- Tepelná podložka pro grafický procesor s fázovou změnou: Tato specializovaná tepelná podložka se při specifických teplotách taví, aby vyplnila mikroskopické nedokonalosti mezi grafickou kartou a chladičem, čímž se zlepší tepelná vodivost a odvod tepla.
Obrázek 4: Konstrukce ventilátoru Axial-tech pro vylepšený chladicí výkon.

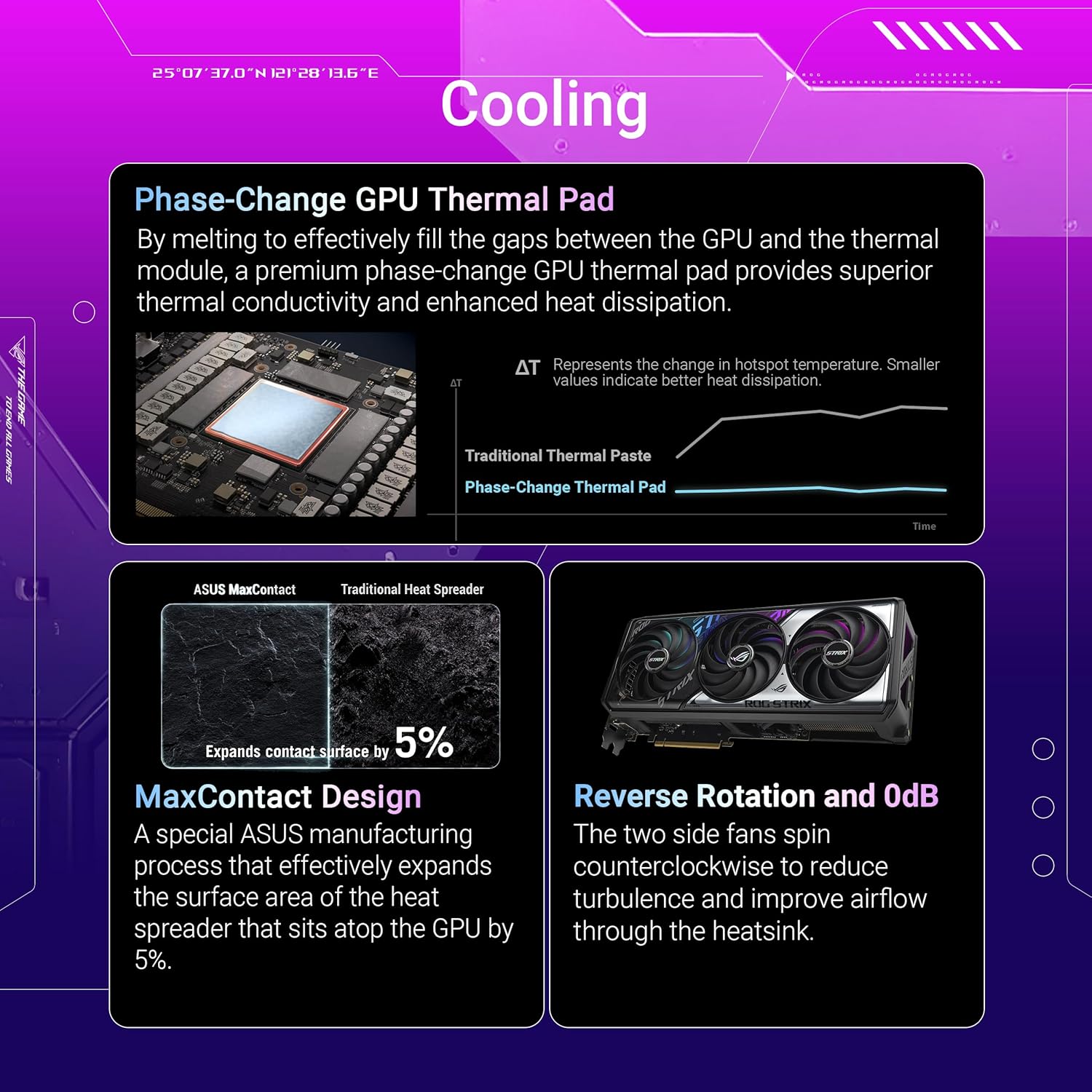

Obrázek 5: Ilustrace tepelné podložky pro GPU s fázovou změnou, designu MaxContact a technologie reverzní rotace s 0dB.
Synchronizační osvětlení Aura:
Grafická karta je vybavena integrovaným ARGB osvětlením kompatibilním s ASUS Aura Sync. To umožňuje synchronizaci světelných efektů napříč kompatibilními komponenty ve vašem systému a nabízí rozsáhlé možnosti personalizace.
Obrázek 6: Grafická karta s aktivovaným přizpůsobitelným osvětlením Aura Sync RGB.
Softwarové nástroje:
- Vylepšení GPU III: Tento nástroj poskytuje komplexní kontrolu nad vaší grafickou kartou. Můžete sledovat důležité parametry, upravovat taktovací frekvence, frekvence paměti a křivky ventilátorů pro optimalizaci výkonu nebo snížení hluku.
- MuseTree: Aplikace pro generování obrázků s využitím umělé inteligence, která je navržena tak, aby podnítila kreativitu a spravovala vizuální nápady.
Obrázek 7: GPU Tweak III pro ladění výkonu a MuseTree pro generování obrázků s využitím umělé inteligence.
5. Údržba
Pravidelná údržba pomáhá zajistit dlouhou životnost a optimální výkon vaší grafické karty.
Čištění:
- Pravidelně čistěte prach z ventilátorů a chladiče pomocí stlačeného vzduchu. Před čištěním se ujistěte, že je systém vypnutý a odpojený od sítě.
- Lopatky ventilátoru držte jemně, aby se během čištění netočily rychle a nepoškodily ložiska.
Aktualizace ovladačů:
- Pravidelně kontrolujte podporu ASUS webweb nebo oficiální stránky společnosti NVIDIA webweb s nejnovějšími ovladači grafických karet. Aktualizace ovladačů zajišťuje kompatibilitu, vylepšení výkonu a přístup k novým funkcím.
6. Řešení problémů
Pokud narazíte na problémy s grafickou kartou, zvažte následující kroky pro řešení problémů:
Žádný displej nebo černá obrazovka:
- Ujistěte se, že je kabel monitoru bezpečně připojen ke grafické kartě i displeji.
- Ověřte, zda je grafická karta zcela zasunuta do slotu PCIe.
- Ověřte, zda jsou všechny potřebné napájecí kabely připojeny ke grafické kartě ze zdroje.
- Pokud je to možné, vyzkoušejte s jiným kabelem displeje nebo monitorem.
Problémy s výkonem nebo pády:
- Ujistěte se, že máte aktuální ovladače grafické karty.
- Sledujte teplotu grafické karty (GPU) pomocí softwaru, jako je GPU Tweak III. Přehřátí může vést ke snížení výkonu nebo pádům systému. Zajistěte dostatečné proudění vzduchu ve skříni.
- Ověřte, zda váš napájecí zdroj splňuje minimální příkon.tagpožadavky na grafickou kartu a další systémové komponenty.
- Zkontrolujte stabilitu systému spuštěním diagnostických nástrojů nebo zátěžových testů.
Synchronizace aury nefunguje:
- Ujistěte se, že je software Aura Sync nainstalován a aktualizován.
- Zkontrolujte připojení k ARGB konektorům základní desky, pokud je to možné, i když osvětlení této karty je obvykle integrované.
- Restartujte software Aura Sync nebo systém.
7. Specifikace
Podrobné technické specifikace grafické karty ASUS ROG Strix GeForce RTX 5070 OC Edition.
| Funkce | Specifikace |
|---|---|
| Číslo modelu | ROG-STRIX-RTX5070-O12G-GAMING |
| Grafický koprocesor | NVIDIA GeForce RTX 5070 |
| Paměť | 12 GB GDDR7 |
| Rychlost paměti | 2655 MHz |
| Taktovací frekvence v režimu OC | 2685 MHz |
| Maximální rozlišení obrazovky | 7680x4320 pixelů |
| Video výstupní rozhraní | HDMI 2.1b x2, nativní DisplayPort 2.1b x3 |
| Rozměry položky (DxŠxV) | 13.07 x 5.79 x 0.04 palce |
| Hmotnost položky | 4.3 libry |
| Barva | ČERNÝ |

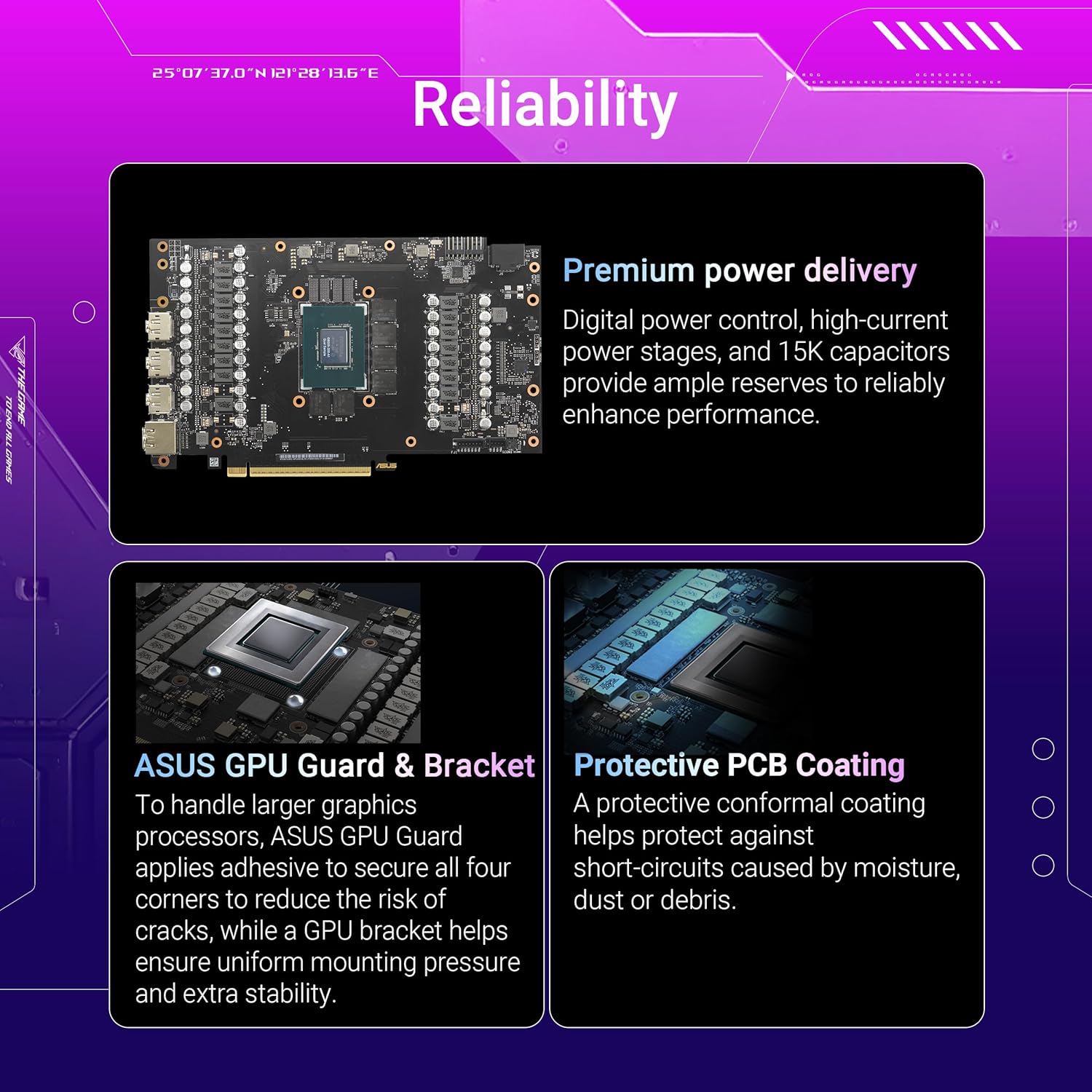

Obrázek 8: Vnitřní view s důrazem na prémiové napájení a ochranný povlak PCB.
8. Záruka a podpora
Informace o záruce naleznete v záruční kartě, která je součástí balení produktu, nebo navštivte oficiální stránky podpory ASUS. webweb. Společnost ASUS poskytuje technickou podporu a zdroje pro své produkty.
Kontaktování podpory:
- Navštivte podporu ASUS webweb s častými dotazy, ovladači ke stažení a možnostmi kontaktování.
- Při kontaktování podpory mějte připravené číslo modelu produktu (ROG-STRIX-RTX5070-O12G-GAMING) a sériové číslo.
