5 Core EDA 80W Electric Drum Amplifier Uživatelská příručka

1. Konec produktuview

The 5 Core EDA 80W Electric Drum Amplifier is a high-output sound solution designed for electronic drums, keyboards, and other musical instruments. It features an 8-inch speaker and 80 watts of power, providing clear and robust sound for various performance and practice settings. Its compact design and multiple connectivity options make it a versatile tool for musicians.

• 80W Powerful Output: Delivers high-output sound through an 8-inch speaker, suitable for practice, gigs, karaoke, and street or studio performances.
• All-in-One Connectivity: Features mic input, Bluetooth streaming, USB playback, Aux input, and headphone output for connecting various instruments, microphones, or mobile devices.
• Full Tone Control: Equipped with a 3-band equalizer (Bass, Mid, Treble) and volume controls for precise sound shaping.
• Durable Enclosed Design: Constructed with rugged edges and rubber pads for protection and enhanced bass response, ensuring stability.
• Kompaktní a přenosné: Includes a built-in carry handle and a compact size for easy transport to rehearsals, gigs, or outdoor sessions.

2. Obsah balení

Po vybalení se prosím ujistěte, že jsou přítomny všechny položky:

• 1x 5 Core EDA 80W Electric Drum Ampdoživotní
• 1x napájecí kabel
• 1x napájecí adaptér

Note: The 1/4-inch input/output cable for connecting instruments is not included and must be purchased separately.

3. Pokyny k nastavení

1. Umístění: Umístěte amplifier on a stable, flat surface. The enclosed design with rubber pads provides stability and enhances bass.
2. Připojení napájení: Připojte napájecí adaptér k amplifier's power input (located on the rear panel). Plug the power cord into a standard AC outlet (110 Volts AC).
3. Zapnutí: Locate the power switch on the rear panel and switch it to the 'ON' position. The power indicator light on the control panel will illuminate.
4. Připojení přístroje:
   • Electronic Drums/Keyboards: Use a 1/4-inch input/output cable (not included) to connect your instrument to the 'DRUM INPUT' or 'LINE INPUT' jacks on the control panel.
   • Mikrofon: Connect a microphone to the 'MIC INPUT' jack.
   • Pomocná zařízení: Connect a mobile device or other audio source to the 'AUX' input using an appropriate cable.
   • USB přehrávání: Vložte USB disk s MP3 filedo portu USB.
   • Bluetooth streamování: Activate Bluetooth on your mobile device and pair with the amplifier (refer to Operating Instructions for details).
5. Připojení sluchátek: For private practice, connect headphones to the 'HEADPHONE OUTPUT' jack. This will mute the main speaker output.

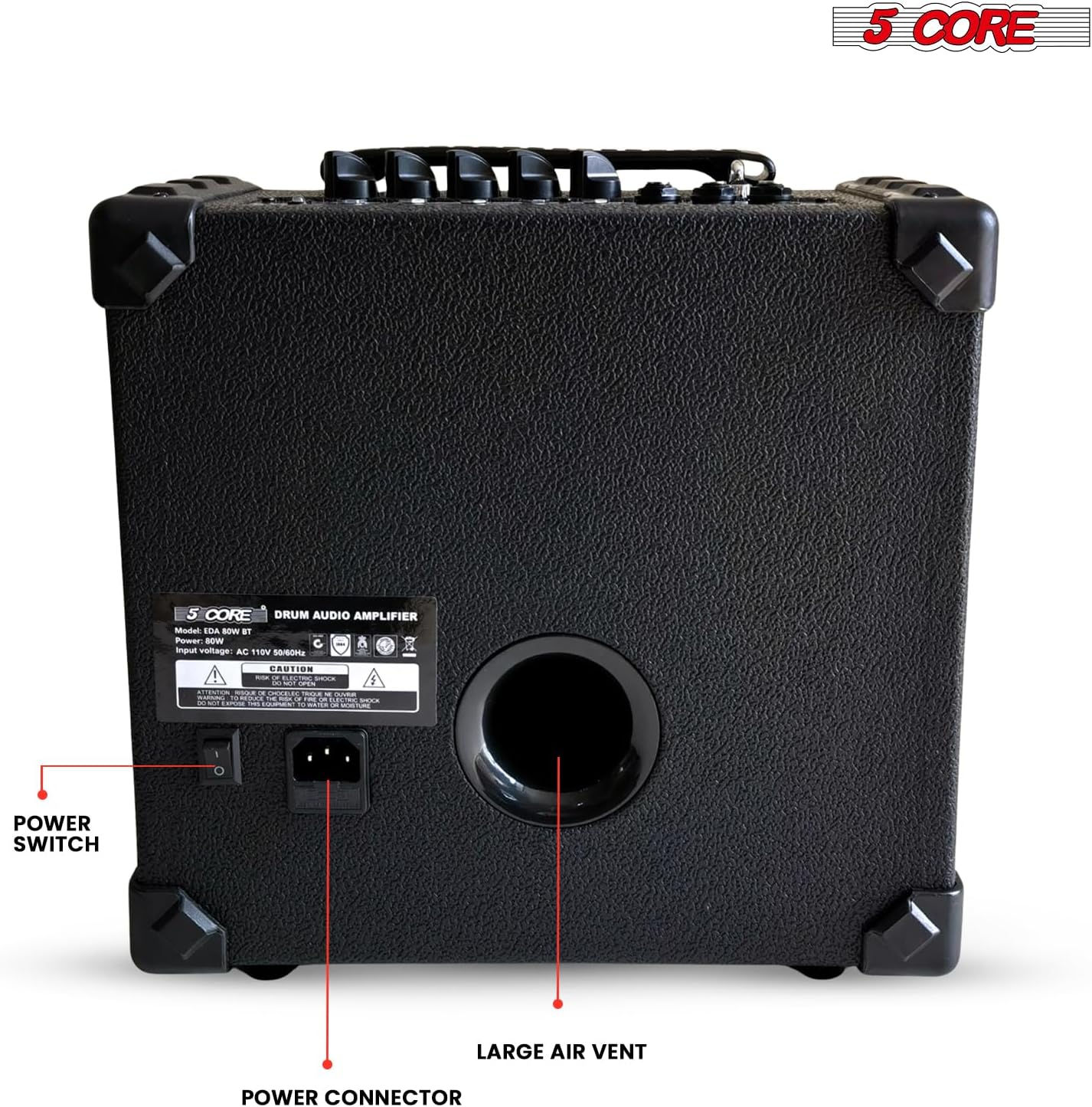

Figure 3.1: Rear panel with Power Switch and Power Connector.

4. Návod k obsluze

4.1 Základní obsluha

1. Ovládání hlasitosti: Adjust the 'VOLUME' knob on the control panel to set the overall output level. Individual input volumes (e.g., 'MIC VOL', 'DRUM INPUT', 'LINE INPUT') can also be adjusted.
2. Ekvalizér (EQ): Use the 'BASS', 'MID', and 'TREBLE' knobs to shape your sound. Turn clockwise to boost frequencies and counter-clockwise to cut them.
3. Bluetooth připojení:
   • Zajistěte amplifier je zapnutý.
   • V mobilním zařízení přejděte do nastavení Bluetooth a vyhledejte dostupná zařízení.
   • Select '5 CORE EDA 80W' (or similar name) from the list to pair.
   • Once connected, you can stream audio wirelessly from your device to the ampživější.
4. USB přehrávání: Vložte USB disk s audio soubory ve formátu MP3 files into the USB port. The amplifier will automatically detect and begin playing the files. Use the playback controls (play/pause, next/previous track) on the control panel.

Figure 4.1: Control Panel with EQ and Volume Knobs.

Figure 4.2: USB and Bluetooth Connectivity.

4.2 Connecting Various Instruments

• Electronic Drums: Connect the audio output of your electronic drum kit to the 'DRUM INPUT' jack. Adjust the drum volume using the dedicated knob.
• Keyboards/Other Line-Level Instruments: Connect to the 'LINE INPUT' jack.
• Mikrofony: Use the 'MIC INPUT' for vocal or instrument microphones. Adjust 'MIC VOL' as needed.

Figure 4.3: Versatile Connectivity Options.

4.3 Oficiální video produktu

5. Údržba

• Čištění: K čištění vnějších částí používejte měkký, suchý hadřík amplifier. Avoid using abrasive cleaners or solvents.
• Skladování: Uložte ampUchovávejte na chladném a suchém místě mimo dosah přímého slunečního záření a extrémních teplot.
• Zacházení: Always use the built-in carry handle for transport. Avoid dropping or subjecting the ampodolný vůči silným nárazům.
• Větrání: Ensure the large air vent on the rear panel is not obstructed to prevent overheating.

6. Řešení problémů

6.1 Žádný zvukový výstup

• Zkontrolujte, zda amplifier is powered on and the power indicator light is illuminated.
• Ensure all volume knobs (Master, Mic, Drum, Line) are turned up.
• Verify that your instrument or audio source is properly connected and its volume is turned up.
• Pokud jsou připojena sluchátka, odpojte je, abyste povolili výstup z reproduktorů.
• Zkontrolujte všechny kabely, zda nejsou poškozené nebo zda nejsou uvolněné.

6.2 Špatná kvalita zvuku

• Adjust the 'BASS', 'MID', and 'TREBLE' EQ knobs to optimize the sound.
• Ensure the input signal from your instrument is not too high, which can cause distortion. Reduce the instrument's output volume if necessary.
• Check for any interference if using Bluetooth or wireless connections.

6.3 Problémy s připojením Bluetooth

• Zajistěte amplifier is within range of your Bluetooth device.
• Zkuste zařízení zrušit a znovu spárovat.
• Restartujte oba amplifier a vaše zařízení Bluetooth.

7. Specifikace

Obrázek 7.1: Amplifier highlighting speaker size and power.

8. Záruka a podpora

For warranty information and customer support, please refer to the documentation included with your purchase or visit the official 5 CORE webUschovejte si doklad o koupi pro případné reklamace.
