1. Úvod
This manual provides instructions for the ALLIMITY YV1FB7 Replacement Remote Control, designed for use with specific Lennox and Gree AC Air Conditioner models. This remote control offers a straightforward solution for operating your air conditioning unit.
Kompatibilní modely:
- Lennox: LM024CI-120P432-X, LM024CO-120P432-X
- Gree: GWC36LB-D3NNB2A/O, GWC36LB-D3NNB2A/I

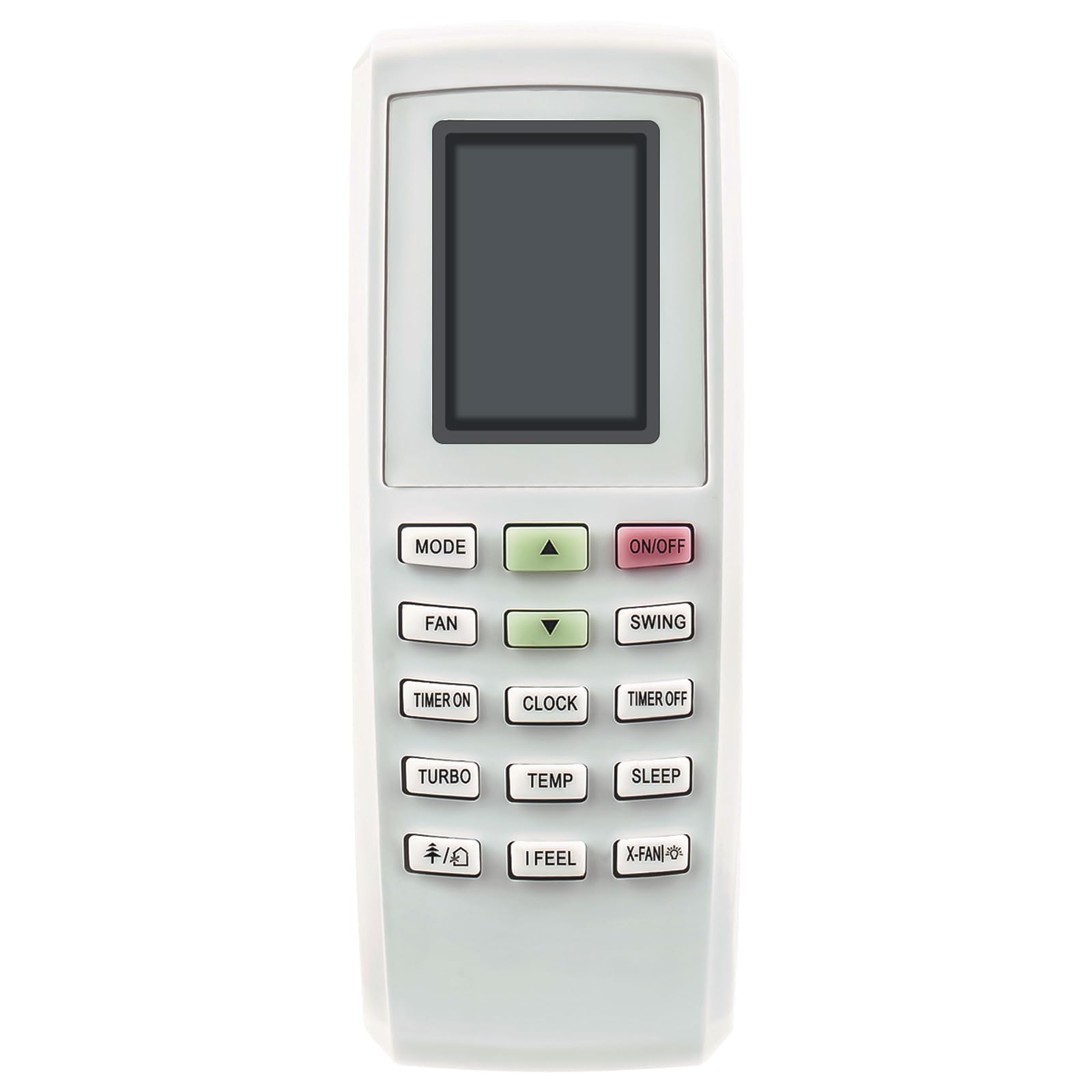

Figure 1: ALLIMITY YV1FB7 Remote Control Front View. This image displays the remote control's layout, including the display screen and all function buttons.
2. Nastavení
2.1 Instalace baterie
- Najděte přihrádku na baterie na zadní straně dálkového ovladače.
- Posuňte kryt baterie dolů a otevřete jej.
- Insert two AAA 1.5V batteries, ensuring the correct polarity (+ and -) as indicated inside the compartment.
- Nasaďte kryt baterie zpět jeho zasunutím zpět na místo, dokud bezpečně nezacvakne.

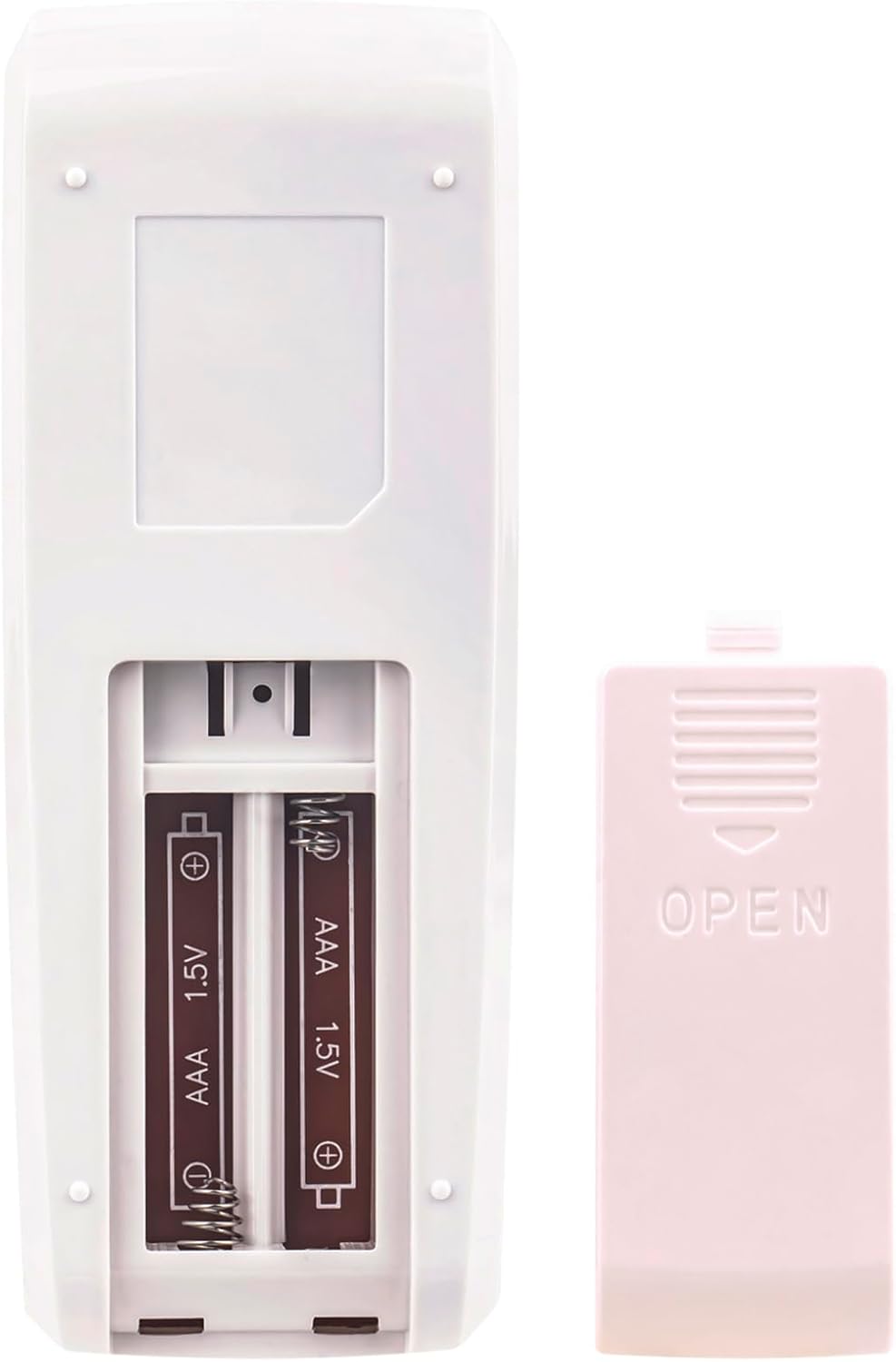

Figure 2: Battery Compartment. This image shows the open battery compartment on the back of the remote, ready for battery insertion.
2.2 První použití
After installing the batteries, the remote control is ready for immediate use. No programming or pairing is required. Simply point the remote control towards the sensor on your air conditioning unit.
3. Návod k obsluze
To operate your air conditioner, aim the remote control directly at the unit's infrared sensor. Ensure there are no obstacles between the remote and the air conditioner.
3.1 Funkce tlačítek
- ON/OFF: Zapíná nebo vypíná klimatizaci.
- REŽIM: Cyklicky provádí provozní režimy (např. Chlazení, Topení, Ventilátor, Odvlhčování, Automaticky).
- FANOUŠEK: Upravuje rychlost ventilátoru.
- HOUPAČKA: Ovládá funkci otáčení lamel.
- TEPLOTA ▲/▼: Increases or decreases the temperature setting.
- TIMER ON: Sets a timer for the unit to turn on.
- ČASOVAČ VYPNUTÍ: Nastaví časovač pro vypnutí jednotky.
- HODINY: Nastaví aktuální čas.
- TURBO: Aktivuje rychlé chlazení nebo ohřev.
- SPÁT: Engages sleep mode for quiet operation and energy saving.
- CÍTÍM: Aktivuje funkci „I Feel“, která snímá teplotu v místě dálkového ovladače.
- X-FAN: Activates the X-Fan (anti-mildew) function, which runs the fan for a short period after shutdown to dry the evaporator.
Figure 3: Remote Control in Use. This image demonstrates the typical usage of the remote control, pointing it towards an air conditioning unit.
4. Údržba
4.1 Výměna baterie
Replace batteries when the remote control's range decreases or if the display becomes dim. Always replace both batteries simultaneously with new AAA 1.5V batteries.
4.2 Čištění
Dálkový ovladač otírejte měkkým, suchým hadříkem. Nepoužívejte tekuté čisticí prostředky ani abrazivní materiály, protože by mohly poškodit povrch nebo vnitřní součásti.
4.3 Skladování
Pokud dálkový ovladač nebudete delší dobu používat, vyjměte baterie, abyste zabránili jejich vytečení a možnému poškození.
5. Řešení problémů
- Dálkové ovládání nereaguje:
- Zkontrolujte, zda jsou baterie vloženy správně se správnou polaritou.
- Vyměňte staré baterie za nové.
- Ensure there are no obstacles blocking the signal path between the remote and the air conditioner's sensor.
- Confirm you are pointing the remote directly at the air conditioner's sensor.
- Omezený dosah:
- Vyměňte baterie.
- Ensure no strong light sources (e.g., direct sunlight) are interfering with the infrared signal.
Pokud problémy přetrvávají i po provedení těchto kroků, kontaktujte prosím zákaznickou podporu.
6. Specifikace
| Číslo modelu | YV1FB7 |
| Značka | ALLIMITY |
| Materiál produktu | Plast |
| Zdroj napájení | 2 x AAA 1.5V baterie (nejsou součástí balení) |
| Rozměry produktu | 5 x 2 x 0.6 palců (přibližně 12.7 x 5.08 x 1.52 cm) |
| Hmotnost položky | 1 ounce (approx. 28 grams) |
| Speciální funkce | Ergonomický design |
| Maximální počet podporovaných zařízení | 1 |
| Kompatibilní zařízení | Lennox and Gree AC Air Conditioners (specific models listed in Introduction) |
Figure 4: Remote Control Dimensions. This image provides a visual representation of the remote control's length and width measurements.
7. Záruka a podpora
This product is a replacement remote control. If you encounter any issues or if the product does not function as expected, please contact the seller or manufacturer for assistance.
For support, refer to the contact information provided with your purchase or on the seller's platform. We are committed to helping you resolve any problems.
