1. Úvod
This manual provides essential information for the safe and effective operation of your PRORECK PR-208AP Dual 8'' Powered Line Array Speaker System. Please read this manual thoroughly before use and retain it for future reference.
The PR-208AP is a high-fidelity, professional sound system designed for live performances, outdoor events, and stage applications. It features dual 8-inch woofers, a 3-inch ferrite driver, a built-in Class-D amplifier with 4000W P.M.P.O, and DSP sound processing for optimal audio performance.
2. Bezpečnostní informace
- Elektrická bezpečnost: Always connect the unit to a grounded power outlet. Do not expose the unit to rain or moisture. Do not open the speaker enclosure; refer servicing to qualified personnel.
- Umístění: Ensure the speaker is placed on a stable, level surface or securely mounted using appropriate hardware. Avoid placing near heat sources or in direct sunlight.
- Ochrana sluchu: Dlouhodobé vystavení vysokým úrovním hlasitosti může způsobit trvalé poškození sluchu. Při nastavování hlasitosti buďte opatrní.
- Větrání: Ensure adequate ventilation around the speaker to prevent overheating. Do not block ventilation openings.
- Napájecí kabel: Use only the provided power cable. Do not modify or damage the power cable.
3. Obsah balení
- PRORECK PR-208AP Array Speaker
- Napájecí kabel
4. Konec produktuview
Obrázek 1: Přední strana view of the PRORECK PR-208AP Line Array Speaker.
Figure 2: Rear panel of the PRORECK PR-208AP, showing various inputs, outputs, and controls.

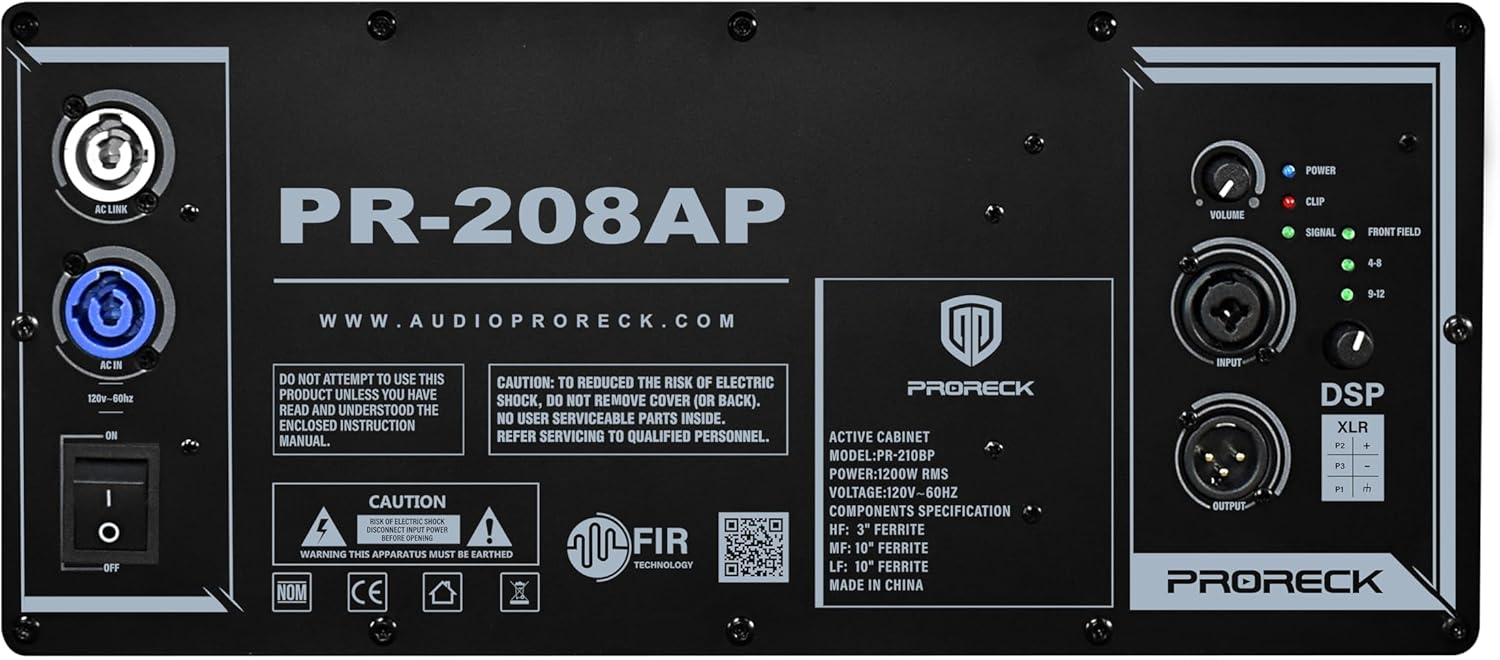

Obrázek 3: Detailní view of the PR-208AP control panel, highlighting DSP presets, volume controls, and input/output options. For more information, visit audioproreck.com.
Klíčové vlastnosti:
- Dual 8-inch woofers and 3-inch ferrite driver for high-fidelity audio.
- Vestavěná třída D amplifier with 4000W P.M.P.O.
- Integrated DSP with 4 preset modes (Normal, Live, DJ, Speech).
- Multiple input/output options including XLR and 1/4" TRS combo jacks.
- Bluetooth připojení pro bezdrátové streamování zvuku.
- TWS (True Wireless Stereo) linking for stereo pairing with another compatible speaker.
- Robust all-birch plywood enclosure for durability.
- Easy mounting options and 6 preset angles (0°, 2°, 4°, 6°, 8°, 10°) for sound coverage adjustment.
5. Nastavení
5.1 Fyzická montáž
The PR-208AP is designed for easy stacking and secure fastening. Up to 12 units can be linked together. Ensure the mounting system is stable for all configurations.
Obrázek 4: Strana view illustrating the pin settings for adjusting the speaker's angle (0°, 2°, 4°, 6°, 8°, 10°).
5.2 Připojení
Connect the power cable to the AC IN port on the rear panel and then to a grounded power outlet. Use XLR or 1/4" TRS combo jacks for audio input. For connecting multiple speakers, use the XLR output to link to another active speaker.
Video 1: This video demonstrates the physical setup and cabling for a PRORECK line array system (StagePro 12 model). While the model differs, the general principles of connecting line array speakers and power are similar to the PR-208AP.
6. Návod k obsluze
6.1 Ovládací panel Overview
The rear panel features controls for input levels, Bluetooth, DSP modes, and master volume. LEDs indicate power, signal, and clip status.
Video 2: This video provides detailed operation instructions for a similar PA system (NBVOICE NBVXA218). The control panel layout and functionality, including DSP modes, volume adjustments, and input/output connections, are highly comparable to the PRORECK PR-208AP.
Video 3: This video demonstrates the setup and use of a similar PA system (NBVOICE 15" Subwoofer). It covers connecting cables, adjusting controls, and highlights features like Bluetooth and portability, which are also present in the PR-208AP.
6.2 Režimy DSP
The PR-208AP offers 4 DSP preset modes to optimize sound for different applications:
- Normální: Standardní zvukový profesionálfile pro všeobecné použití.
- Žít: Enhanced for live music performances.
- DJ: Optimized for DJ sets with boosted bass and treble.
- Řeč: Clear vocal reproduction for presentations and speeches.
Rotate the DSP Mode knob to select the desired preset.
6.3 Volume Controls
- Podúroveň: Adjusts the volume of the subwoofer output.
- Full Range Level: Adjusts the overall volume of the full-range speakers.
- CH1/CH2 Level: Controls the input gain for Microphone/Line inputs.
- BT Level: Adjusts the volume for Bluetooth audio.
6.4 Bluetooth and TWS Linking
To connect via Bluetooth, press the 'Mode' button on the MP3 control digital display until 'Bluetooth' appears. On your device, search for 'NBVOICE' and pair. For True Wireless Stereo (TWS) linking, ensure both PR-208AP speakers are powered on and in Bluetooth mode. Press the TWS button on both units to pair them for stereo sound.
7. Údržba
- Čištění: K čištění vnější strany reproduktoru používejte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
- Skladování: Reproduktor skladujte na chladném a suchém místě mimo dosah přímého slunečního záření a extrémních teplot.
- Inspekce: Regularly inspect cables and connections for any signs of wear or damage.
8. Řešení problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Žádná síla | Power cable not connected; power switch off; blown fuse. | Check power cable connection; ensure power switch is ON; replace fuse if necessary. |
| Žádný zvukový výstup | Volume too low; incorrect input selected; faulty cable; device not paired (Bluetooth). | Increase volume; verify input selection; check/replace cables; re-pair Bluetooth device. |
| Zkreslený zvuk | Input level too high (Clip LED active); faulty cable; speaker overload. | Reduce input level; check/replace cables; lower overall volume. |
| Bluetooth se nepřipojuje | Reproduktor není v režimu párování; zařízení je příliš daleko; rušení. | Ensure speaker is in Bluetooth mode (display shows 'Bluetooth'); move device closer; minimize interference. |
9. Specifikace
| Funkce | Detail |
|---|---|
| Název modelu | PR-208AP |
| Typ reproduktoru | Woofer (Line Array) |
| Velikost reproduktoru | 8 Inches (Woofer Diameter) |
| Typ zvukového ovladače | Dynamický ovladač |
| Maximální výstupní výkon reproduktoru | 4000 wattů PMPO |
| Technologie připojení | XLR, Bluetooth |
| Režim zvukového výstupu | Stereo |
| Kontrolní metoda | Touch (Digital Display) |
| Materiál | Wood (All-birch plywood enclosure) |
| Rozměry produktu | 15"H x 29.5"Š x 11"V |
| Typ montáže | Držák rámu |
| Zahrnuté komponenty | Napájecí kabel |
| Výrobce | PRORECK |
10. Záruka a podpora
The PRORECK PR-208AP Array Speaker comes with a Limited Warranty. For specific warranty terms and conditions, please refer to the documentation included with your purchase or contact PRORECK customer support.
For technical support, troubleshooting assistance, or service inquiries, please visit the official PRORECK webnebo kontaktujte jejich oddělení zákaznických služeb. Kontaktní informace obvykle naleznete na obalu produktu nebo na webových stránkách výrobce. webmísto.
