1. Úvod
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your TOTAL Super 200A Multifunctional Inverter Welding Machine. This versatile unit is designed for both MMA (Manual Metal Arc) and TIG (Tungsten Inert Gas) welding applications, featuring advanced IGBT technology, an intuitive LCD display, and safety functions like VRD (Voltage Redukční zařízení).
Před použitím stroje si prosím pečlivě přečtěte tento návod k obsluze a uschovejte si jej pro budoucí použití.
2. Bezpečnostní pokyny
Welding operations involve significant risks. Adherence to safety precautions is critical to prevent injury or damage. Always prioritize safety.
- Elektrická bezpečnost: Ensure the machine is properly grounded. Do not operate in wet conditions. Inspect cables for damage before each use.
- Ochrana očí a obličeje: Vždy používejte svářečskou kuklu s vhodnými zorníky, které chrání před obloukovým výbojem a jiskrami.
- Ochrana dýchacích cest: Ensure adequate ventilation to avoid inhaling welding fumes. Use a respirator if necessary.
- Požární prevence: Udržujte hořlavé materiály mimo dosah svařovacího prostoru. Mějte po ruce hasicí přístroj.
- Osobní ochranné prostředky (OOP): Wear flame-resistant clothing, welding gloves, and safety shoes.
- Pracovní oblast: Maintain a clean, dry, and well-lit work area.
- Děti a přihlížející: Keep unauthorized persons, especially children, away from the welding area.
3. Obsah balení a nastavení
3.1 Obsah balení
Při vybalení ověřte, zda jsou všechny položky přítomny:
- TOTAL Super 200A Inverter Welding Machine
- 1 Pcs Earth Clamp s kabelem
- 1 Pcs Electrode Holder with Cable
- 1 Pcs Protective Welding Helmet
- 1 Pcs Wire Brush
3.2 Počáteční nastavení
- Umístění: Place the welding machine on a stable, level surface, ensuring adequate ventilation around the unit.
- Připojení napájení: Connect the machine to a 220-240V, 50/60Hz power supply. Ensure the power outlet is properly grounded.
- Země Clamp Spojení: Připojte zemnící třamp cable to the negative (-) terminal on the front panel of the welder. Securely attach the earth clamp k obrobku nebo svařovacímu stolu a zajistěte tak dobrý elektrický kontakt.
- Připojení držáku elektrody (MMA): For MMA welding, connect the electrode holder cable to the positive (+) terminal. Insert the appropriate electrode into the holder.
- TIG Torch Connection (TIG): Pro svařování Lift TIG připojte hořák TIG k zápornému (-) pólu a uzemňovacímu konektoru.amp to the positive (+) terminal. (Note: TIG torch and gas regulator are typically sold separately).

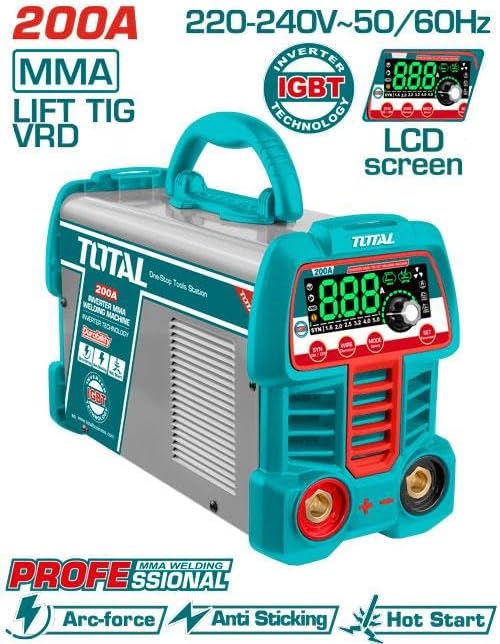

Obrázek 1: Přední strana view of the TOTAL Super 200A Inverter Welding Machine, highlighting the control panel, terminals, and key features like IGBT technology and LCD screen.
4. Návod k obsluze
4.1 Ovládací panel Overview
The front panel features an LCD display, control knob, and function buttons for mode selection and parameter adjustment.
- LCD displej: Shows current settings, welding mode, and error codes.
- Ovládací knoflík: Used to adjust welding current (15-200A) and other parameters.
- Tlačítko MODE: Selects between MMA and TIG welding modes.
- Tlačítko SET: Confirms selections or accesses advanced settings.
4.2 Zapnutí/vypnutí
- Ujistěte se, že jsou všechna připojení bezpečná.
- Turn on the main power switch located on the rear of the machine. The LCD display will illuminate.
- To power off, turn off the main power switch and disconnect from the power supply.
4.3 MMA (obalené) svařování
- Press the MODE button to select MMA welding.
- Use the control knob to set the desired welding current (15-200A) based on the electrode diameter and material thickness.
- The machine supports electrodes from 1.6mm to 4.0mm.
- The built-in Anti-stick, Hot Start, and Arc-force functions automatically optimize arc performance.
4.4 Svařování TIG s liftingem
- Press the MODE button to select TIG welding.
- Use the control knob to set the desired welding current.
- To initiate the arc, lightly touch the tungsten electrode to the workpiece and then lift it slightly. The arc will start without high-frequency interference.
- Ensure proper gas shielding is used with a TIG torch and gas supply (not included).
4.5 VRD Function
Voltage Reduction Device (VRD) reduces the open-circuit voltage when the machine is idle, enhancing safety, especially in hazardous environments. This function is automatically active.
Figure 2: A welder using the TOTAL Super 200A Inverter Welding Machine in a workshop setting, demonstrating typical operation.
5. Údržba
Pravidelná údržba zajišťuje dlouhou životnost a optimální výkon vašeho svářecího stroje.
- Čištění: Periodically clean the machine's exterior with a dry, soft cloth. Use compressed air to clear dust from ventilation openings. Ensure the machine is disconnected from power before cleaning.
- Kontrola kabelů: Regularly inspect all welding cables, power cords, and connections for cuts, abrasions, or loose fittings. Replace damaged cables immediately.
- Skladování: Pokud svářečku nepoužíváte, skladujte ji v suchém a bezprašném prostředí. Chraňte ji před extrémními teplotami a vlhkostí.
- Vnitřní kontrola: For internal cleaning or inspection, it is recommended to consult qualified service personnel.
6. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se můžete setkat. V případě problémů, které zde nejsou uvedeny, kontaktujte zákaznickou podporu.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Stroj se nezapne | Žádné napájení; Vypnutý vypínač; Vadný napájecí kabel | Check power outlet and circuit breaker; Turn on power switch; Inspect and replace power cord if damaged. |
| Žádný svařovací oblouk | Loose connections; Incorrect current setting; Workpiece not grounded; Faulty electrode holder/earth clamp | Check all cable connections; Adjust current; Ensure good ground contact; Inspect and replace accessories if needed. |
| Weak or unstable arc | Low current setting; Incorrect electrode type; Poor ground connection; Input voltage fluktuace | Increase welding current; Use appropriate electrode; Improve ground contact; Ensure stable power supply. |
| Indikátor přehřátí zapnutý | Exceeded duty cycle; Insufficient ventilation; Blocked air vents | Allow machine to cool down; Ensure clear ventilation; Clean air vents. |
7. Specifikace
Technical specifications for the TOTAL Super 200A Inverter Welding Machine (Model TW2200691).
- Číslo modelu: TW2200691
- Vstupní objemtage: 220-240V
- Frekvence: 50/60 Hz
- Naprázdno Voltage: 70V
- Rozsah výstupního proudu: 15-200A
- Pracovní cyklus: 200 A @ 60 %
- Compatible Electrode Diameter: 1.6 mm - 4.0 mm
- Technologie: IGBT invertor
- Funkce: MMA, Lift TIG, VRD, Anti-stick, Hot Start, Arc-force
- Rozměry produktu: 10 x 20 x 37 cm
- Hmotnost položky: 209 g
Obrázek 3: Úhlové view of the TOTAL Super 200A Inverter Welding Machine, showcasing its compact design and handle for portability.
8. Záruka a podpora
For information regarding warranty coverage, technical support, or service, please refer to the warranty card included with your product or contact the authorized TOTAL distributor or retailer from whom you purchased the machine. Ensure you have your model number (TW2200691) and proof of purchase available when seeking support.
