1. Přesview
EDISION HDMI Modulator 3-in-1 Pro je jednokanálový Full HD digitální HDMI modulátor určený pro převod HDMI signálů na pozemní digitální signály DVB-T, ISDB-T nebo DVB-C MPEG4. Je vybaven HDMI SMYČKOU pro připojení HDMI signálu k televizoru a integrovaným IR vysílačem pro rozšíření dálkového ovládání. Toto zařízení umožňuje převádět HDMI vstup z různých zdrojů, jako jsou satelitní přijímače, televizní boxy, CCTV, DVD a systémy digitální signage, až do rozlišení 1080p. Výstupní signál pracuje v pásmu VHF/UHF a poskytuje vynikající kvalitu, spolehlivost, snadné použití a rychlou konfiguraci prostřednictvím LCD obrazovky, což zajišťuje stabilní provoz v různých instalačních scénářích.
2. Obsah balení
Po otevření balíku se prosím ujistěte, že jsou všechny níže uvedené položky přítomny a v dobrém stavu:
- EDISION HDMI modulátor 3 v 1 Pro jednotka
- Kabel Jack-IR Tx
- Montážní šrouby (4x)
- Univerzální napájecí zdroj PSU 5V/2A pro EU/UK
- Uživatelská příručka
Obrázek: Obsah balení EDISION HDMI Modulator 3v1 pro, včetně HDMI modulační jednotky, kabelu Jack-IR Tx, montážních šroubů (4x), univerzálního napájecího zdroje PSU 5V/2A pro EU/UK a uživatelské příručky.
3. Vlastnosti produktu
- Digitální HDMI modulátor se 3 volitelnými modulačními signály: DVB-T, DVB-C a ISDB-T.
- HDMI průchod (HDMI smyčka) pro simultánní viewna místním displeji.
- Integrovaný systém rozšíření IR signálu prostřednictvím vysílače IR Tx pro dálkové ovládání zdroje HDMI.
- Vstupní signál: 1 x HD; Výstupní signál: Pozemní kabel DVB-T, ISDB-T nebo DVB-C MPEG4.
- Podporuje vysoké rozlišení videa až 1080p při 60 FPS.
- Frekvenční rozsah DVB-T: VHF (kanály 5–12) a UHF (kanály 21–69).
- Frekvenční rozsah ISDB-T: VHF (kanály 7–13) a UHF (kanály 14–69).
- Frekvenční rozsah DVB-C: 47–862 MHz.
- Vysoce kvalitní modulační výstup s MER > 35 dB.
- Nastavitelná úroveň výstupního signálu, přednastavená na 90 dBμV.
- Funkce rychlého přednastavení s 50 volitelnými ID.
- LCD displej s funkcí pohotovostního režimu pro snadnou konfiguraci.
- Ideální pro distribuci koaxiálních kabelů v různých prostředích, včetně hotelů, supermarketů, sázkových kanceláří, sportovních barů, restaurací, tělocvičen, nemocnic a rezidenčních zařízení pro distribuci CCTV nebo jiných HDMI zdrojů.
4. Uspořádání produktu
4.1 Přední panel
Obrázek: Přední panel EDISION HDMI Modulator 3v1 pro s rozměry a popisnými tlačítky a indikátory.
- Tlačítko zámku: Používá se k uzamčení/odemknutí nastavení zařízení.
- Tlačítko Menu/OK: Vstupuje do menu a potvrzuje výběry.
- Tlačítka vlevo/vpravo: Slouží k horizontální navigaci mezi možnostmi nabídky.
- Tlačítka nahoru/dolů: Vertikální pohyb mezi možnostmi nabídky nebo úprava hodnot.
- LED dioda pro identifikaci napájení: Označuje stav napájení zařízení.
- Identifikační LED dioda zámku displeje: Označuje, zda je displej uzamčen.
- LCD displej: Zobrazuje aktuální nastavení, informace o kanálu a možnosti nabídky.
- LED identifikace vstupního/výstupního signálu HDMI: Indikuje přítomnost vstupních nebo výstupních signálů HDMI.
4.2 Připojení zadního panelu
Obrázek: Zadní panel EDISION HDMI Modulator 3v1 pro se všemi připojovacími porty.
- RF IN: Koaxiální vstup pro stávající RF signály (např. anténa).
- RF OUT: Koaxiální výstup pro modulovaný signál DVB-T, DVB-C nebo ISDB-T.
- IR OUT: Infračervený výstupní konektor pro připojení kabelu IR Tx pro ovládání zdroje HDMI.
- USB port: Pro aktualizace firmwaru nebo konfiguraci file načítání.
- HDMI vstup: HDMI vstup pro připojení vašeho zdroje videa.
- HDMI OUT (průchozí): HDMI výstup pro připojení k lokálnímu displeji (např. TV).
- Stejnosměrné napájení 5 V/2.0 A: Vstupní napětí pro přiložený napájecí zdroj.
- Uzemňovací bod: Pro uzemnění zařízení, aby se zabránilo elektrickému rušení.
5. Nastavení a instalace
Pro typické nastavení a instalaci vašeho HDMI modulátoru EDISION postupujte podle těchto kroků:
- Připojení zdroje HDMI: Připojte zdroj videa HDMI (např. satelitní přijímač, televizní přijímač, DVD přehrávač) k HDMI-IN portu na modulátoru pomocí kabelu HDMI.
- Připojení lokálního displeje (volitelné): Pokud si to přejete view zdroj HDMI na místním televizoru, připojte kabel HDMI z HDMI OUT (průchozí) port na modulátoru ke vstupu HDMI vašeho televizoru.
- Připojení RF výstupu: Připojte koaxiální kabel z RF OUT port na modulátoru k vaší stávající koaxiální distribuční síti nebo přímo k anténnímu vstupu vašeho televizoru (televizorů).
- Připojení RF vstupu (volitelné): Pokud máte stávající pozemní anténní signál, který chcete kombinovat s modulovaným signálem, připojte anténní kabel k RF IN přístav.
- Připojení kabelu IR Tx (volitelné): Pro rozšíření dálkového ovládání připojte kabel Jack-IR Tx k IR OUT portu na modulátoru. Umístěte hlavu IR vysílače blízko IR přijímače vašeho zdrojového zařízení HDMI.
- Zapnutí: Připojte dodaný napájecí zdroj 5V/2A k DC 5V/2.0A portu na modulátoru a poté jej zapojte do elektrické zásuvky. Zařízení se zapne.
- Konfigurace modulátoru: Pomocí LCD displeje a tlačítek na předním panelu nakonfigurujte typ modulace (DVB-T, DVB-C, ISDB-T), číslo kanálu a další nastavení podle místních vysílacích standardů a požadavků sítě.
- Vyhledat kanály: Na televizoru (televizorech) proveďte skenování kanálů a najděte nově modulovaný kanál.
5.1 Instalace Přample

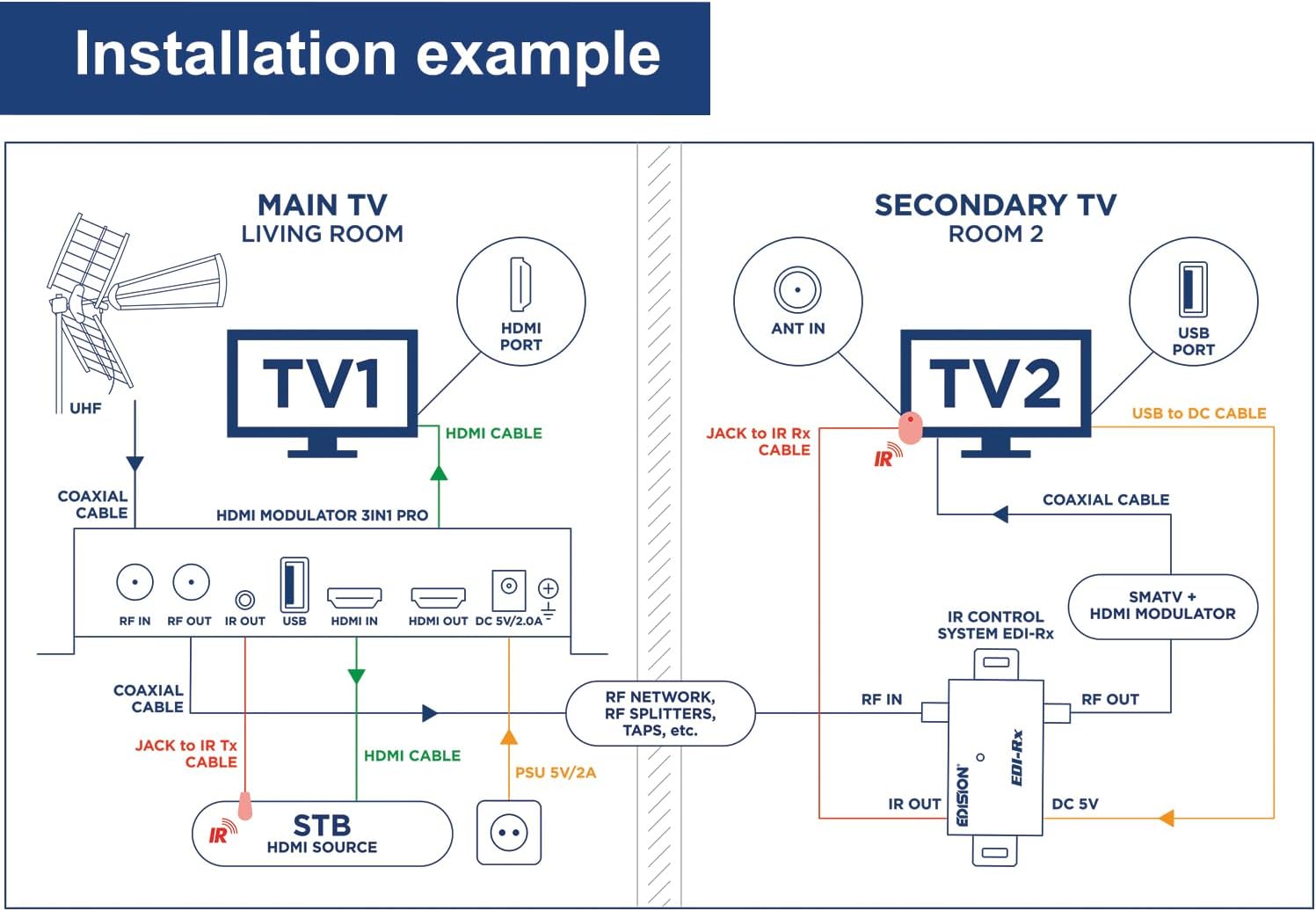

Obrázek: Instalace exampSchéma zapojení HDMI modulátoru EDISION 3v1 pro, znázorňující připojení hlavního televizoru v obývacím pokoji a sekundárního televizoru v jiné místnosti. Podrobně popisuje vedení HDMI a koaxiálního kabelu a použití IR ovládacího systému.
6. Návod k obsluze
Po instalaci převádí EDISION HDMI modulátor váš HDMI vstup na RF signál připravený pro vysílání. Jeho nastavení lze spravovat pomocí ovládacích prvků na předním panelu.
6.1 Navigace v nabídce
- Stiskněte tlačítko Nabídka / OK tlačítko pro vstup do hlavní nabídky.
- Použijte Nahoru/dolů tlačítka pro procházení možností nabídky.
- Použijte Vlevo/vpravo tlačítka pro změnu hodnot nebo navigaci v podnabídkách.
- Stiskněte Nabídka / OK znovu pro potvrzení výběru nebo vstup do podnabídky.
- Chcete-li opustit menu nebo se vrátit na předchozí obrazovku, stiskněte Nabídka / OK opakovaně stiskněte tlačítko , dokud se nevrátíte na hlavní displej.
- The Tlačítko zámku lze použít k zabránění nechtěným změnám nastavení. Stisknutím a podržením přepínáte mezi zamčením a odemčením.
6.2 Aplikace Přample
Obrázek: Aplikace exampSchéma pro EDISION HDMI Modulator 3v1 Pro, které ilustruje, jak připojit zdroj HDMI (STB, PC, CCTV, TV Box) k modulátoru a distribuovat signál prostřednictvím sítě MATV do více televizorů. Také ukazuje připojení venkovní antény.
7. Údržba
Pro zajištění dlouhé životnosti a optimálního výkonu vašeho HDMI modulátoru EDISION dodržujte tyto jednoduché pokyny pro údržbu:
- Čištění: K čištění vnější strany zařízení používejte měkký, suchý hadřík. Nepoužívejte tekuté čisticí prostředky ani aerosolové spreje, mohly by přístroj poškodit.
- Větrání: Ujistěte se, že ventilační otvory na zařízení nejsou zablokované. Správné proudění vzduchu je zásadní pro prevenci přehřátí.
- Prostředí: Zařízení používejte v suchém prostředí, mimo dosah přímého slunečního záření, nadměrného tepla a vlhkosti.
- Kabely: Pravidelně kontrolujte všechny připojené kabely, zda nevykazují známky poškození nebo uvolněné spoje.
- Aktualizace firmwaru: Zkontrolujte výrobce webPravidelně kontrolujte webové stránky, zda nejsou k dispozici aktualizace firmwaru. Aktualizace mohou zlepšit výkon a přidat nové funkce.
8. Řešení problémů
Pokud narazíte na problémy s HDMI modulátorem EDISION, podívejte se do níže uvedené tabulky, kde najdete běžné problémy a jejich řešení.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Žádné napájení/Zařízení se nezapíná | Napájecí kabel není připojen; Vadný napájecí adaptér; Problém se zásuvkou. | Ujistěte se, že je napájecí kabel bezpečně připojen. Vyzkoušejte napájecí adaptér s jiným zařízením nebo použijte jinou zásuvku. |
| Žádný signál na televizi (modulovaný kanál) | Nesprávné nastavení modulace; TV neprohledává kanály; Uvolněný koaxiální kabel; Problém se vstupním signálem HDMI. | Ověřte typ modulace a nastavení kanálů na modulátoru. Proveďte skenování kanálů na televizoru. Zkontrolujte všechna připojení koaxiálních kabelů. Ujistěte se, že je zdroj HDMI aktivní a správně připojen. |
| Špatná kvalita obrazu/rušení | Slabý vstupní signál; Nesprávná výstupní úroveň; Vnější rušení; Kvalita kabelu. | Zkontrolujte kvalitu signálu zdroje HDMI. Upravte úroveň výstupního signálu modulátoru. Zajistěte správné uzemnění. Použijte kvalitní koaxiální kabely. |
| IR dálkové ovládání nefunguje | Není připojen kabel IR Tx; není správně umístěn IR vysílač; problém s IR přijímačem zdroje HDMI. | Ujistěte se, že je kabel IR Tx bezpečně zapojený do portu IR OUT. Přemístěte hlavu IR vysílače přímo před IR přijímač zdroje HDMI. Ověřte funkčnost dálkového ovladače zdroje HDMI. |
| LCD displej je prázdný nebo zamrzlý | Porucha zařízení; Problém s napájením. | Odpojte napájecí adaptér, počkejte 10 sekund a poté jej znovu zapojte, aby se zařízení restartovalo. Pokud problém přetrvává, kontaktujte zákaznickou podporu. |
9. Specifikace
| Funkce | Detail |
|---|---|
| Značka | Edice |
| Číslo modelu | 07-06-0013 |
| Barva | Černý |
| Typ připojení | Koaxiální, HDMI |
| Kompatibilní zařízení | Televizory, monitory, projektory |
| Rozměry položky (D x Š x V) | 17 x 11 x 5 centimetrů |
| Počet portů | 3 (RF IN, RF OUT, HDMI IN, HDMI OUT, IR OUT, USB, DC IN - včetně hlavních funkčních portů) |
| Počet položek v balení | 1 jednotka (modulátor) |
| Typ napájecí zástrčky | Typ E/F – 2 piny (EU hybridní) |
| Výrobce | EDICE |
| Země původu | Čína |
| Specifické použití produktu | Použití v hotelech, supermarketech, sázkových kancelářích, sportovních barech, restauracích, posilovnách, nemocnicích, pro domácí uživatele, kteří chtějí připojit své bezpečnostní kamery (CCTV) do stávající distribuční sítě, v komerčním a rezidenčním prostředí obecně. |
| Dostupnost náhradních dílů | Informace o náhradních dílech nejsou k dispozici |
| Aktualizace softwaru zaručeny do | Informace nejsou k dispozici |
10. Záruka a podpora
Informace týkající se záručního krytí, technické podpory nebo servisu naleznete v záručním listu dodaném s vaším produktem nebo na oficiálních webových stránkách EDISION. webwebu. Můžete se také přímo obrátit na zákaznickou podporu EDISION, kde vám pomohou s registrací produktu, řešením problémů nebo s dotazy ohledně náhradních dílů.
Uschovejte si prosím doklad o koupi pro uplatnění záruky.
