Uživatelská příručka k ultra jasné svítilně s možností zoomu Klarus EP12

1. Úvod

Děkujeme, že jste si vybrali ultra jasnou svítilnu Klarus EP12 s možností zoomu. Tato příručka obsahuje základní informace pro bezpečné a efektivní používání, údržbu a řešení problémů s vaším zařízením. EP12 je vysoce výkonná svítilna určená pro různé aplikace, včetně průzkumu přírody, pátrání a záchrany, bezpečnostních hlídek a běžného každodenního použití. Je vybavena výkonnou 30W LED diodou, světelným výkonem 2000 lumenů, nastavitelným zaostřením a několika režimy svícení.

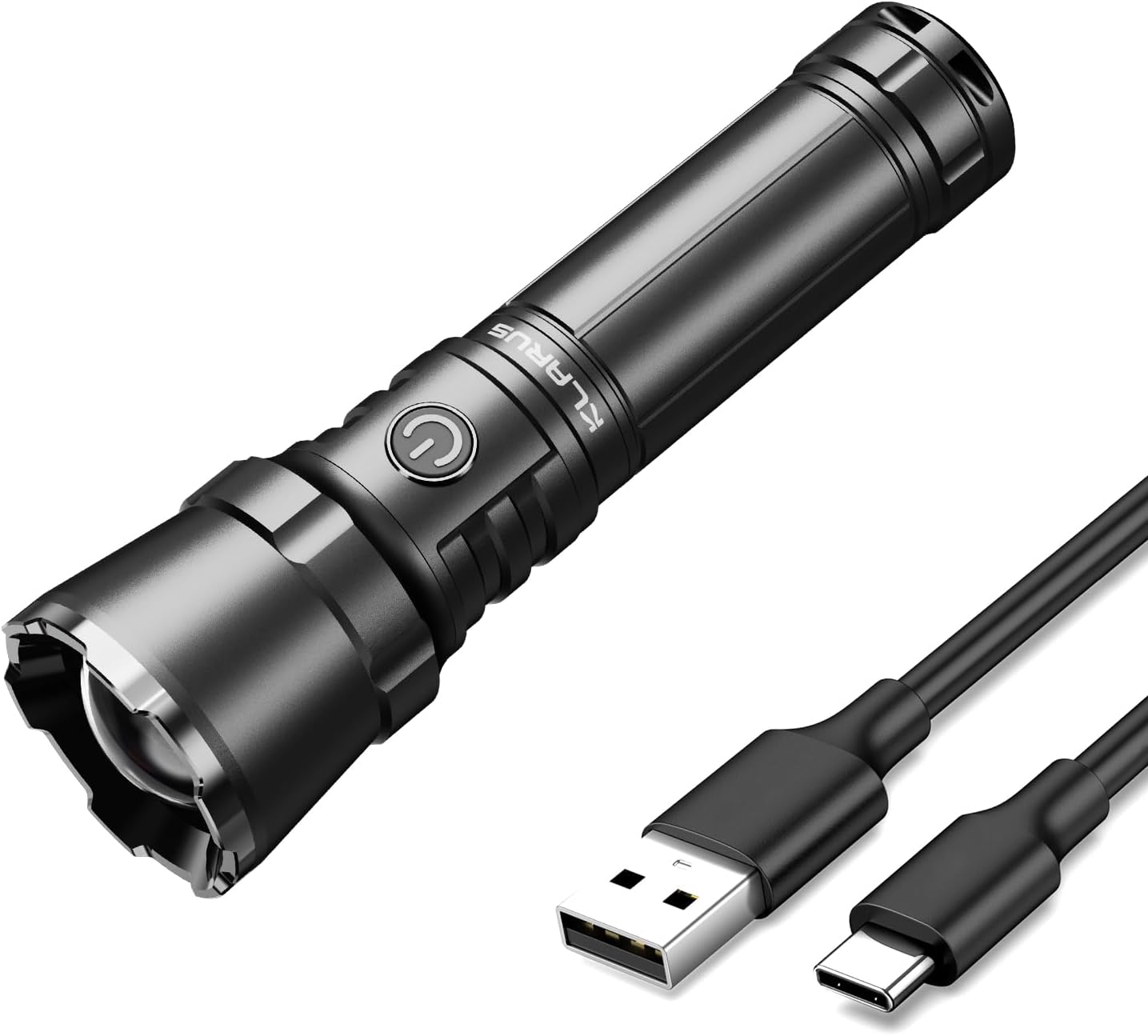

Obrázek 1.1: Svítilna Klarus EP12 zobrazená s přiloženým nabíjecím kabelem USB-C.

2. Konec produktuview a Komponenty

Seznamte se s různými částmi vaší svítilny Klarus EP12, abyste zajistili její správný provoz a údržbu.

2.1 Obsah balení

• Svítilna Klarus EP12
• Nabíjecí kabel USB-C
• O-kroužek (náhradní)
• Uživatelská příručka
• Baterie (předinstalovaná)

Obrázek 2.1: Kompletní obsah balení svítilny Klarus EP12.

2.2 Schéma zapojení svítilny

Obrázek 2.2: Rozložený diagram znázorňující hlavní součásti svítilny EP12.

• Strike Luneta: Používá se k úpravě zaostření.
• LED: Světelná dioda, primární zdroj světla.
• Šroubovitý zaostřovací sloup: Mechanismus pro nastavení paprsku.
• Boční spínač/ukazatel kapacity baterie: Ovládá napájení a režimy, také zobrazuje stav baterie.
• Nabíjecí port USB-C: Pro přímé nabíjení baterie.
• Tělo z hliníkové slitiny: Odolné a korozivzdorné pouzdro.
• Baterie: Zdroj napájení (předinstalovaný).
• Otvor pro šňůrku: Připojovací bod pro šňůrku.
• Zadní krytka: Zadní krytka svítilny.

3. Nastavení

3.1 Počáteční příprava baterie

Před prvním použitím se ujistěte, že je z přihrádky na baterie vyjmuta izolační podložka. Tato podložka zabraňuje náhodné aktivaci během přepravy.

1. Odšroubujte zadní krytku svítilny.
2. Vyjměte předinstalovanou baterii.
3. Vyhledejte a odstraňte malý izolační disk umístěný na konci baterie.
4. Vložte baterii zpět kladným pólem (+) směrem k hlavě svítilny.
5. Bezpečně zašroubujte zadní víčko zpět.

3.2 Nabíjení baterie

Klarus EP12 je vybaven praktickým nabíjecím portem USB-C, který umožňuje přímé nabíjení bez vyjímání baterie.

Obrázek 3.1: Svítilna EP12 připojená k nabíjení přes USB-C.

1. Na boku těla svítilny vyhledejte nabíjecí port USB-C.
2. Připojte dodaný kabel USB-C k svítilně a kompatibilnímu zdroji napájení USB (např. síťový adaptér, powerbanka, USB port počítače).
3. Boční spínač se rozsvítí, aby signalizoval stav nabíjení:
• Zelené světlo: Úroveň nabití baterie nad 70 %.
• Oranžové světlo: Úroveň nabití baterie mezi 30 % a 70 %.
• Červené světlo: Úroveň baterie pod 30 %.
• Blikající červené světlo: Úroveň nabití baterie pod 10 %, což značí kriticky nízký stav baterie.
4. Nabíjení je dokončeno, když kontrolka svítí trvale zeleně (pokud byla červeno-oranžová) nebo zhasne.

Obrázek 3.2: Vizuální znázornění indikátoru baterie během nabíjení přes USB-C.

4. Návod k obsluze

Klarus EP12 nabízí intuitivní ovládání napájení, výběru režimu a nastavení ostření.

4.1 Zapnutí/vypnutí

• Zapnout: Stiskněte jednou boční spínač.
• Vypnout: Stiskněte a podržte boční spínač přibližně 1 sekundu.

4.2 Výběr režimu

Svítilna má 7 režimů svícení: Rozsvícení (Vysoké, Střední, Slabé), Bodové světlo (Vysoké, Střední, Slabé) a SOS.

• S rozsvícenou svítilnou můžete jedním kliknutím na boční přepínač přepínat mezi úrovněmi jasu (Vysoká > Střední > Nízká) v rámci aktuálního typu paprsku (Rozsvícený nebo Bodový).
• Chcete-li přepnout mezi režimy Floodlight a Spotlight, dvakrát rychle klikněte na boční přepínač.
• Chcete-li aktivovat Režim SOS, třikrát klikněte na boční přepínač z libovolného stavu (zapnuto nebo vypnuto). Jedním kliknutím ukončíte režim SOS.

4.3 Nastavitelné zaostření

EP12 umožňuje snadné přepínání mezi širokým paprskem světlometu a koncentrovaným paprskem bodového světla otočením lunety úderníku.

Obrázek 4.1: Ilustrace funkce nastavitelného ostření, zobrazující bodový i záplavový režim.

• Chcete -li upravit zaostření: Jednoduše otočte lunetou úderníku (přední část hlavy svítilny) ve směru nebo proti směru hodinových ručiček.
• Otočte jedním směrem pro širší a rozptýlenější paprsek. Světlomet paprsek, ideální pro osvětlení velké plochy zblízka.
• Otočte opačným směrem pro úzký, koncentrovaný Spotlight paprsek, vhodný pro osvětlení na velké vzdálenosti.

Obrázek 4.2: Svítilna v režimu Floodlight pro širší osvětlení.

Obrázek 4.3: Svítilna v režimu Bodové světlo pro zaostřené světlo na dlouhou vzdálenost.

5. Údržba

Správná údržba zajistí dlouhou životnost a optimální výkon vaší svítilny Klarus EP12.

5.1 Čištění

• Otřete tělo svítilny čistým, měkkým hadříkem.
• Na odolné nečistoty použijte mírně damp hadříkem a poté důkladně osušte.
• Nepoužívejte drsné chemikálie ani abrazivní čisticí prostředky.

5.2 Péče o baterii

• Pravidelně dobíjejte baterii, zejména pokud svítilnu nebudete delší dobu používat.
• Abyste prodloužili životnost baterie, vyhněte se jejímu úplnému vybití.
• Svítilnu a baterii skladujte na chladném a suchém místě.

5.3 Voděodolnost

Model EP12 má stupeň vodotěsnosti IPX6, což znamená, že je chráněn proti silnému tryskajícímu proudu vody. I když odolá silnému dešti a stříkající vodě, není určen k ponoření.

Obrázek 5.1: Svítilna EP12 demonstruje svou voděodolnost.

Obrázek 5.2: Detailní záběr na svítilnu EP12 s kapkami vody, zdůrazňující její stupeň krytí IPX6.

6. Řešení problémů

Pokud se setkajete s problémy s baterkou Klarus EP12, podívejte se na následující běžné problémy a jejich řešení.

6.1 Svítilna se nezapíná

• Zkontrolujte instalaci baterie: Ujistěte se, že je baterie vložena správně s kladným (+) pólem směrem k hlavě svítilny.
• Odstraňte izolační kotouč: Ověřte, zda byl z přihrádky na baterie vyjmut izolační disk (viz kapitola 3.1).
• Nabíjení baterie: Baterie může být vybitá. Připojte svítilnu k nabíječce s USB-C a sledujte indikátor baterie (viz kapitola 3.2).
• Utažení zadního víčka: Ujistěte se, že je koncová krytka zcela utažená, aby byl zajištěn správný elektrický kontakt.

6.2 Tlumené nebo blikající světlo

• Dobití baterie: Tlumené nebo blikající světlo často signalizuje vybitou baterii. Svítilnu plně nabijte.
• Vyčistit kontakty: Ujistěte se, že kontakty baterie a vnitřní kontakty svítilny jsou čisté a bez nečistot.

Pokud tyto kroky problém nevyřeší, obraťte se prosím na zákaznickou podporu Klarus.

7. Specifikace

Podrobné technické specifikace svítilny Klarus EP12.

8. Záruka a podpora

Výrobky Klarus jsou vyráběny podle vysoce kvalitních standardů. Informace o záruce nebo technickou podporu získáte od oficiálního prodejce Klarus. webnebo se obraťte na autorizovaného prodejce. Uschovejte si účtenku jako doklad o koupi.

Pro další pomoc můžete navštívit obchod Klarus na Amazonu: Obchod Klarus
