Zavedení
This manual provides detailed instructions for the installation, operation, and maintenance of your Power Acoustik VA1-4000D Vertigo Series Monoblock Ampzáchranář. Před instalací nebo provozem si prosím pečlivě přečtěte tuto příručku. amplifier to ensure proper function and safety. Keep this manual for future reference.
Bezpečnostní informace
- Always disconnect the vehicle's battery negative terminal before installing or servicing any car audio components.
- Ujistěte se, že veškeré kabely jsou správně vedeny a zajištěny, aby nedošlo k poškození pohyblivými částmi nebo ostrými hranami.
- Pro připojení napájení a uzemnění použijte kabely vhodného průřezu, abyste zabránili přehřátí a potenciálnímu nebezpečí požáru.
- Nainstalujte ampUmístěte ohřívač na místo s dostatečným větráním, aby se zabránilo přehřátí.
- Nevystavujte ampzvlhčovač vlhkosti nebo extrémním teplotám.
- Pokud si nejste jisti některými kroky instalace, vyhledejte odbornou pomoc.
Obsah balení
Ověřte, zda jsou v krabici přítomny všechny položky:
- Power Acoustik VA1-4000D Monoblock Ampdoživotní
- Uživatelská příručka (tento dokument)
- Remote Bass Knob and Cable
Konec produktuview
The Power Acoustik VA1-4000D is a Vertigo Series Class D monoblock amplifier designed to deliver powerful and distortion-free audio output for subwoofers. It features a durable construction and user-friendly controls for optimal sound customization.
Image: Power Acoustik VA1-4000D Monoblock Ampzáchranář, shora dolů view.
Obrázek: Úhlový view of the Power Acoustik VA1-4000D Monoblock Ampživější.
Instalace
Montáž Ampdoživotní
The VA1-4000D amplifier is designed for surface mounting. Choose a secure location that is dry, well-ventilated, and protected from direct sunlight or excessive heat. Ensure there is enough space around the ampzvlhčovač pro cirkulaci vzduchu.
Připojení vodičů
Refer to the diagrams below for proper wiring. Always use high-quality connectors and ensure all connections are secure.

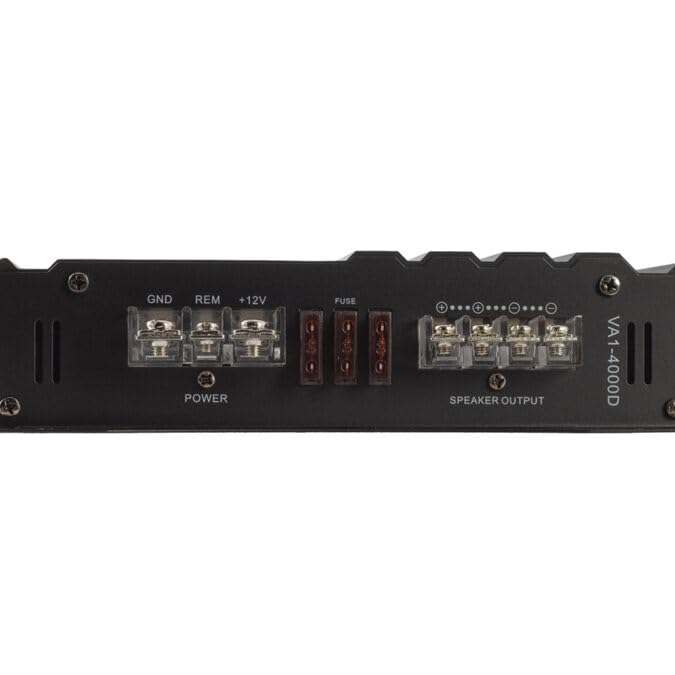

Image: Close-up of the power input (GND, REM, +12V) and speaker output terminals on the VA1-4000D amplifier. Note the fuse slots.
- Připojení napájení (+12V): Connect a heavy-gauge power cable from the vehicle's positive battery terminal to the +12V terminal on the amplifier. Install an in-line fuse holder (not included) as close to the battery as possible.
- Zemní připojení (GND): Připojte silný zemnící kabel ze svorky GND na amplifier to a clean, unpainted metal surface on the vehicle's chassis. Ensure a solid electrical connection.
- Dálkové zapnutí (REM): Připojte kabel dálkového zapnutí z výstupu dálkového ovládání hlavní jednotky ke svorce REM na ampzáchranář. Tento drát otáčí ampzapínání a vypínání zařízení Lifetimer pomocí hlavní jednotky.
- Výstup reproduktoru: Connect your subwoofer(s) to the SPEAKER OUTPUT terminals. Ensure correct polarity (+ to + and - to -). This is a 1-channel amplifier designed for monoblock operation.
- Vstupní připojení: Connect your head unit's RCA outputs to the INPUT (L/R) terminals on the ampživější.
- Vysoký vstup: For head units without RCA outputs, use the HI-INPUT terminals.
Image: Close-up of the control panel on the VA1-4000D amplifier, showing input/output, gain, sub sonic, bass boost, and low pass filter controls.
Návod k obsluze
The VA1-4000D amplifier features several controls to fine-tune your audio experience:
- Získat kontrolu: Nastavuje vstupní citlivost amplifier to match the output of your head unit. Start with the gain at minimum and slowly increase until desired volume is achieved without distortion.
- SUB SONIC Filter (10Hz-50Hz): Filters out extremely low frequencies that are inaudible and can waste amplifier power. Adjust to protect your subwoofer.
- BASS BOOST (0dB-12dB at 45Hz): Provides an adjustable bass enhancement at 45Hz. Use sparingly to avoid distortion.
- LOW PASS Filter (35Hz-250Hz): Controls the upper frequency limit of the amplifier, allowing only frequencies below the set point to pass through to the subwoofer.
- LED Display (PWR/PRT):
- PWR (výkon): Svítí, když ampZáchranář je zapnutý a funguje normálně.
- PRT (Protection): Svítí, když amplifier enters protection mode due to issues like overheating, short circuits, or low voltage.
- Dálkový ovladač basů: Connect the included remote bass knob to the REM port for convenient adjustment of bass levels from the driver's seat.
Image: The remote bass knob for the Power Acoustik VA1-4000D amplifier, used for convenient bass level adjustment.
Údržba
Pro zajištění dlouhé životnosti a optimálního výkonu vašeho ampživější:
- Udržujte ampUjistěte se, že je přístroj čistý a bez prachu a nečistot. K čištění použijte měkký, suchý hadřík.
- Zajistěte řádné větrání kolem amplifier po celou dobu.
- Pravidelně kontrolujte těsnost a korozi všech kabelových spojů.
- Do not block the cooling fins or vents.
Odstraňování problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Bez napájení (LED dioda PWR nesvítí) | Spálená pojistka, špatné připojení napájení/uzemnění, žádný signál dálkového ovládání. | Kontrola amplifier fuses, main power fuse, and all power/ground/remote wiring. Ensure remote wire is connected and receiving +12V. |
| Protection Mode (PRT LED on) | Overheating, short circuit in speaker wiring, low impedance load. | Povolit amplifier to cool. Check speaker wiring for shorts. Verify speaker impedance is within ampspecifikace lifier. |
| Žádný zvukový výstup | Incorrect input connections, gain too low, faulty RCA cables, speaker issues. | Check RCA input connections. Increase gain. Test RCA cables. Verify speaker connections and functionality. |
| Zkreslený zvuk | Gain set too high, improper filter settings, poor ground connection. | Reduce gain. Adjust SUB SONIC and LOW PASS filters. Check ground connection for tightness. |
Specifikace
- Model: VA 4000D
- Výstupní výkon: 4000 wattů
- Počet kanálů: 1
- Typ montáže: Povrchová montáž
- Rozměry produktu (D x Š x V): 12 x 9 x 2.5 palce
- Hmotnost položky: 8 libry
- UPC: 709483067059
- Specifikace splněna: General Industry Standards
Záruka a podpora
Power Acoustik products are designed for reliability and performance. For warranty information or technical support, please refer to the official Power Acoustik webnebo se obraťte na jejich zákaznický servis. Uschovejte si účtenku jako doklad o koupi pro případné reklamace.
