1. Úvod
LILYGO T-Display-S3-Pro je všestranná vývojová deska s mikrokontrolérem ESP32-S3, 2.33palcovým dotykovým displejem a integrovanými senzory. Tento modul, navržený pro širokou škálu aplikací, kombinuje Wi-Fi a Bluetooth připojení s uživatelsky přívětivým rozhraním displeje, díky čemuž je vhodný pro projekty IoT, vestavěné systémy a zakázková uživatelská rozhraní.
2. Vlastnosti produktu
- Zobrazit: 2.33palcový IPS TFT LCD displej s rozlišením 222(H) x 480(V) a kapacitním dotykovým ovládáním.
- Mikrokontrolér: Dvoujádrový mikroprocesor ESP32-S3R8 LX7.
- Bezdrátové připojení: Wi-Fi 802.11 a Bluetooth 5 (BLE + BT mesh).
- Paměť: 16 MB flash paměti, 8 MB PSRAM.
- Senzory: Integrovaný digitální senzor světla I2C (LTR-553ALS-01) se snímáním okolního světla a přiblížení.
- Řízení spotřeby: Čip SY6970 pro mobilní OTG, vestavěná baterie 3.8 V 470 mA a vypínač baterie.
- Rozšíření: Dva integrované porty QWIIC, pin POGO pro rozšíření modulu kamery a volitelné moduly IMU MPU9250.
- Programovací platformy: Podporuje Arduino-IDE a MicroPython.
- Integrovaná tlačítka: Bootování, Reset, IO12 a IO16.
3. Obsah balení
Ověřte, zda jsou v balení přítomny všechny položky:
- 1 x vývojová deska LILYGO T-Display-S3-Pro
- 2 x 13pinové konektory
Obrázek: Obsah balení LILYGO T-Display-S3-Pro, zobrazující základní desku a dva pinové konektory.
4. Hardware skončilview
4.1. Rozložení a rozměry zařízení
T-Display-S3-Pro se vyznačuje kompaktním designem s 2.33palcovým displejem na přední straně a různými porty a štítky po stranách a na zadní straně.

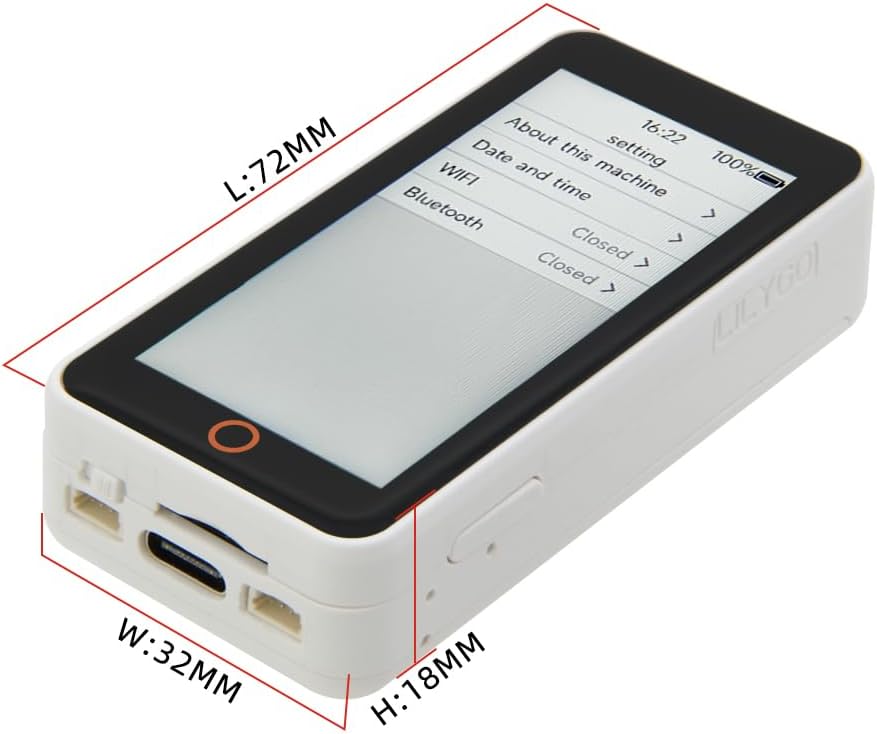

Obrázek: Shora dolů view přibližných rozměrů displeje LILYGO T-Display-S3-Pro: délka (D) 72 mm, šířka (Š) 32 mm, výška (V) 18 mm.

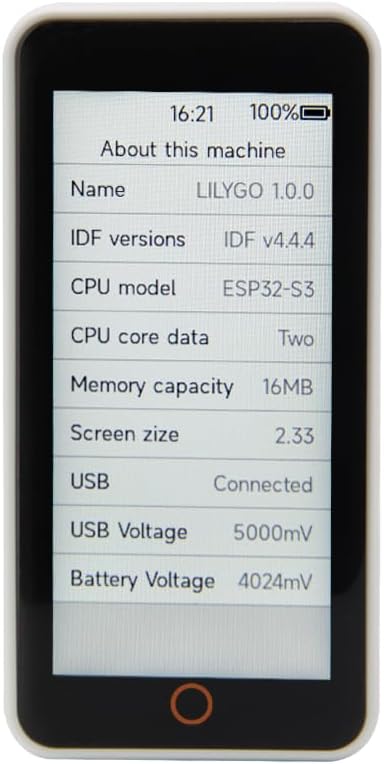

Obrázek: Přední strana view displeje T-Display-S3-Pro zobrazující systémové informace, jako je LILYGO 1.0.0, IDF v4.4.4, procesor ESP32-S3, 16MB paměť, úhlopříčka obrazovky 2.33 palce, stav připojení USB a hlasitost.tage čtení.
Obrázek: Zpět view displeje T-Display-S3-Pro, na kterém je jasně uvedeno identifikační číslo FCC (2ASYE-T-DISPLAY-PRO) a certifikační značka CE spolu s číslem modelu T-Display-S3 Pro.
4.2. Zapojení pinů a vnitřní součástky
Pochopení zapojení pinů je klíčové pro pokročilý vývoj a připojení externích modulů.
Obrázek: Podrobné schéma zapojení vnitřních pinů zařízení T-Display-S3-Pro, znázorňující přiřazení GPIO, napájecí piny (3V3, GND, BAT, USB) a připojení pro displej (ST7796 + CST226SE), I2C a dotykové vstupy. Také ukazuje konektor IPEX-1 pro externí anténu.
Obrázek: Pinmapa pro T-Display-S3 Pro s podrobným popisem připojení SD karty (MISO, MOSI, SCLK, CS), IPS LCD (BL, DC, RST, CS, MISO, MOSI, SCLK), I2C světelného senzoru (SDA, SCL) a kapacitního dotykového displeje (SCLK, MISO, MOSI, RST, IRQ, dotykové tlačítko). Také ukazuje rozlišení displeje 222x480.
5. Specifikace
| Funkce | Detail |
|---|---|
| Značka | LILYGO |
| Název modelu | T-Display-S3-Pro |
| MCU | Dvoujádrový mikroprocesor ESP32-S3R8 LX7 |
| BERAN | LPDDR4 |
| Flash paměť | 16 MB |
| PSRAM | 8 MB |
| Zobrazit | 2.33palcový IPS TFT LCD displej, rozlišení 222(H) x 480(V), kapacitní dotykový displej |
| Ovladač zobrazení | ST7796 |
| Bezdrátový typ | Wi-Fi 802.11, Bluetooth 5 (BLE + Bluetooth mesh) |
| Technologie připojení | Bluetooth, I2C, USB OTG |
| Operační systém | FreeRTOS (podporuje Arduino-IDE, MicroPython) |
| Senzory | Digitální senzor světla I2C (LTR-553ALS-01) |
| Baterie | Vestavěné 3.8 V 470 mA |
| Materiál bydlení | ABS |
| Rozměry (D x Š x V) | 72 mm x 32 mm x 18 mm (přibližně) |
6. Nastavení a zahájení
6.1. Počáteční připojení
Chcete-li začít používat T-Display-S3-Pro, připojte jej k počítači pomocí kabelu USB-C. Zařízení by se mělo zapnout a může zobrazit předinstalovanou ukázku nebo systémové informace.
Obrázek: Úhlový view modelu T-Display-S3-Pro, přičemž je zvýrazněn port USB-C pro napájení a datové připojení spolu s bočními tlačítky.
6.2. Nastavení vývojového prostředí
T-Display-S3-Pro je navržen pro vývoj s využitím platforem jako Arduino-IDE nebo MicroPython. Podrobné pokyny k nastavení vývojového prostředí a přístupu k ex...ampkód naleznete v oficiálním repozitáři LILYGO na GitHubu:
github.com/Xinyuan-LilyGO/T-Display-S3-Pro
Toto úložiště obsahuje základní dokumentaci, ovladače a dalšíampnáčrty, které vám pomohou začít s programováním zařízení.
6.3. Využití a nabíjení baterie
Zařízení obsahuje vestavěnou baterii 3.8 V 470 mA. Pro zajištění správného nabíjení a používání baterie může být nutné v kódu povolit funkce správy baterie. Konkrétní příklady kódu naleznete v oficiální dokumentaci GitHubu.ampsoubory a podrobnosti konfigurace týkající se provozu na baterii.
7. Návod k obsluze
Fungování T-Display-S3-Pro do značné míry závisí na nahraném firmwaru. Zařízení je vybaveno kapacitním dotykovým displejem pro interakci s uživatelem a několika fyzickými tlačítky.
7.1. Základní interakce
- Dotykový displej: Interakce s prvky na obrazovce probíhá klepnutím nebo přejetím prstem, podobně jako u chytrého telefonu.
- tlačítka: Integrovaná tlačítka (Boot, Reset, IO12, IO16) lze naprogramovat pro různé funkce v rámci vaší aplikace. Tlačítko Reset obvykle restartuje zařízení.
Obrázek: Přední strana view displeje T-Display-S3-Pro zobrazujícího nabídku nastavení na obrazovce a zadní stranu view zařízení.
7.2. Vlastní aplikace
Primárním využitím tohoto zařízení je vývoj vlastních aplikací. Abyste mohli plně využít jeho funkce, včetně Wi-Fi, Bluetooth, měření senzorů a zobrazovacích funkcí, budete muset napsat a nahrát vlastní kód. Programovací příručky a další informace naleznete v repozitáři GitHub.amples.
8. Údržba
Správná údržba zajišťuje dlouhou životnost a optimální výkon vašeho T-Display-S3-Pro.
- Čištění: K čištění displeje a krytu používejte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
- Skladování: Přístroj skladujte na chladném a suchém místě mimo dosah přímého slunečního záření a extrémních teplot.
- Zacházení: S deskou zacházejte opatrně, abyste nepoškodili citlivé elektronické součástky nebo displej.
- Aktualizace firmwaru: Pravidelně kontrolujte oficiální GitHub LILYGO, zda neobsahuje aktualizace firmwaru a nové knihovny, abyste zajistili, že vaše zařízení má nejnovější funkce a opravy chyb.
9. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se můžete setkat.
9.1. Zařízení se nezapíná
- Ujistěte se, že je kabel USB-C bezpečně připojen k zařízení i ke zdroji napájení (USB port počítače nebo síťový adaptér).
- Ověřte, zda je zdroj napájení funkční.
- Pokud používáte interní baterii, ujistěte se, že je nabitá a že je vypínač baterie v poloze ON.
9.2. Displej nereaguje nebo zobrazuje prázdnou obrazovku
- Proveďte tvrdý reset stisknutím tlačítka Reset.
- Ujistěte se, že nahraný kód správně inicializuje a spravuje displej. Nesprávná inicializace displeje může vést k prázdné nebo nereagující obrazovce.
- Ověřte, zda je ovladač grafické karty (ST7796) ve vašem softwaru správně nakonfigurován.
9.3. Problémy s nahráváním kódu
- Ujistěte se, že jste pro ESP32-S3 nainstalovali správné ovladače USB.
- Vyberte správnou desku a COM port ve vašem Arduino-IDE nebo jiném vývojovém prostředí.
- Zkuste podržet tlačítko Boot a zároveň stisknout a uvolnitasinStiskněte tlačítko Reset a poté uvolněte tlačítko Boot pro vstup do režimu bootloaderu pro blikání.
- Pro konkrétní pokyny k flashování a tipy pro řešení problémů související s vaším operačním systémem se podívejte do repozitáře LILYGO na GitHub.
9.4. Baterie se nenabíjí nebo nevybíjí správně
- Jak poznamenali uživatelé, správné nabíjení a používání baterie může vyžadovat implementaci specifického kódu. Ujistěte se, že váš firmware obsahuje potřebný kód pro povolení a správu čipu SY6970 pro funkčnost baterie. Příklad naleznete na oficiálním GitHubu LILYGO.amples.
- Zkontrolujte fyzický vypínač baterie na zařízení.
10. Podpora a zdroje
Nejnovější informace, technickou podporu a diskuze v komunitě naleznete v oficiálních zdrojích LILYGO:
- Oficiální repozitář GitHubu: github.com/Xinyuan-LilyGO/T-Display-S3-Pro (Obsahuje dokumentaci, např.ampsoubory a systém sledování problémů).
- Obchod LILYGO na Amazonu: Obchod LILYGO
Informace o záruce naleznete v podmínkách záruky, které vám poskytl prodejce v době nákupu.
