Uživatelská příručka k nivelační základně pro stativovou hlavu fotoaparátu EBTOOLS DY-60A

1. Úvod

Vyrovnávací základna EBTOOLS DY-60A je přesné příslušenství určené pro stabilní a přesné vyrovnání fotoaparátu pro různá fotografická nastavení. Je vyrobena z odolné CNC obráběné hliníkové slitiny, nabízí plynulé nastavení náklonu o 15 stupňů v libovolném směru a je vybavena integrovanou vodováhou pro přesné polohování. Tato příručka vás provede nastavením, obsluhou a údržbou vaší vyrovnávací základny.

2. Konec produktuview

Seznamte se s hlavními součástmi vaší nivelační základny EBTOOLS DY-60A.

• Horní deska se šroubem 1/4 palce: Pro uchycení fotoaparátu nebo jiného fotografického vybavení.
• Vyrovnávací mechanismus: Umožňuje náklon až o 15 stupňů v libovolném směru.
• Zamykací knoflík: Po nastavení zajišťuje vyrovnávací mechanismus na místě.
• Integrovaná hladina bublin: Poskytuje vizuální potvrzení dokonale rovného nastavení.
• Základní vlákno: Pro montáž nivelační základny na stativ nebo jiný podpěrný systém.

Obrázek 1: Nahoře view nivelační základny EBTOOLS DY-60A s 1/4palcovým šroubem kamery a integrovanou bublinovou vodováhou.

3. Pokyny k nastavení

Pro správné nastavení nivelačního podkladu postupujte podle těchto kroků.

1. Připevnění ke stativu: Vyhledejte montážní závit na spodní straně nivelační základny. Zašroubujte nivelační základnu na hlavu stativu nebo středový sloupek, dokud nebude bezpečně upevněna. Ujistěte se, že je pevně utažená, aby se neviklala.

Obrázek 2: Spodní část view nivelační základny, znázorňující závit pro upevnění stativu.
2. Připojení fotoaparátu/vybavení: Přišroubujte fotoaparát nebo jiné fotografické vybavení na 6 mm šroub umístěný na horní desce vyrovnávací základny. Otáčejte vybavením ve směru hodinových ručiček, dokud nebude pevně upevněno.


Obrázek 3: Vyrovnávací základna bezpečně upevněná na stativu, připravená k upevnění fotoaparátu.

4. Návod k obsluze

EBTOOLS DY-60A je navržen pro rychlé a přesné nivelaci.

1. Odemkněte mechanismus pro zvyšování úrovně: Povolte pojistnou knoflík na boku nivelační základny. Tím se horní deska bude moci volně naklánět.
2. Úprava úrovně: Sledujte integrovanou vodováhu. Jemně naklánějte kameru a nivelační základnu, dokud se bublina nedostane do středu kruhu, což značí dokonale rovný povrch. Základna umožňuje náklon až o 15 stupňů v libovolném směru.

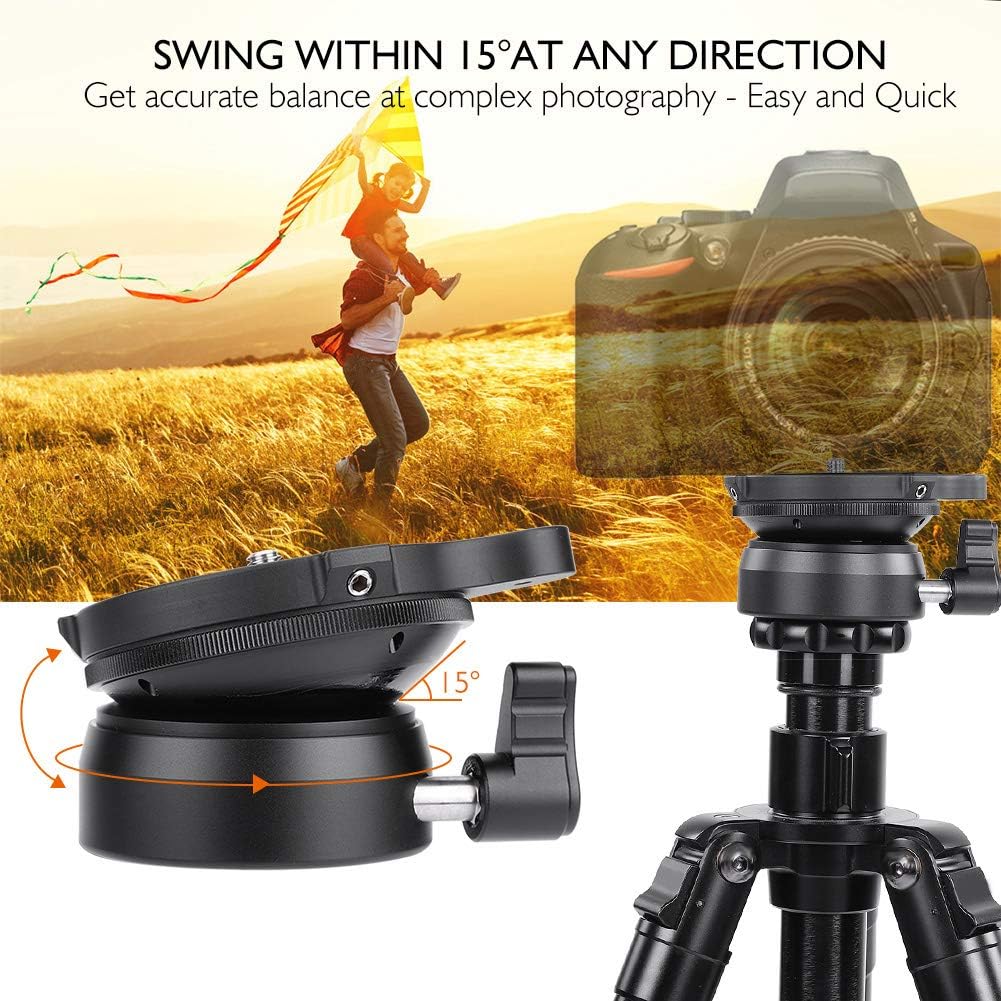

Obrázek 4: Nivelační základna se může pro přesné nastavení naklonit až o 15 stupňů v libovolném směru.



Obrázek 5: Integrovaná vodováha pomáhá dosáhnout přesného horizontálního vyrovnání.

3. Poloha zámku: Jakmile je bublina vystředěná a fotoaparát v rovině, pevně utáhněte pojistný knoflík, abyste zajistili jeho polohu. Ujistěte se, že je dostatečně utažený, aby se během používání zabránil jakémukoli pohybu.

Obrázek 6: Strana view demonstrace zajišťovacího knoflíku používaného k zajištění nakloněné polohy.

5. Údržba

Správná péče prodlouží životnost vašeho nivelačního podkladu.

• Čištění: Po každém použití otřete vyrovnávací základnu měkkým, suchým hadříkem. V případě odolných nečistot použijte lehceamp Lze použít hadřík a ihned osušit. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
• Skladování: Nivelační základnu skladujte v suchém a bezprašném prostředí. Přiložená přepravní taška je ideální pro ochranu během přepravy a skladování.
• Inspekce: Pravidelně kontrolujte utažení všech šroubů a pohyblivých částí. Nepokoušejte se rozebírat jednotku nad rámec toho, co je nezbytné pro normální provoz.

6. Řešení problémů

Pokud narazíte na problémy, podívejte se na následující běžné problémy a jejich řešení.

• Problém: Fotoaparát není ani po nastavení v rovině.
  Řešení: Před pokusem o nivelaci se ujistěte, že je pojistná knoflík zcela povolená. Ověřte, zda je stativ stabilní a stojí na pevném povrchu. Zkontrolujte přesnost vodováhy.
• Problém: Vyrovnávací mechanismus se zdá být tuhý nebo obtížně nastavitelný.
  Řešení: Ujistěte se, že je zajišťovací knoflík zcela uvolněný. Pokud problém přetrvává, očistěte pohyblivé části od viditelných nečistot. Netlačte na mechanismus silou.
• Problém: Vyrovnávací základna se na stativu kymácí.
  Řešení: Pevně ​​utáhněte nivelační základnu k montážnímu šroubu stativu. Ujistěte se, že jsou nohy stativu zcela vysunuté a zajištěné.

7. Specifikace

8. Záruka a podpora

Informace o záruce nebo technickou podporu naleznete v dokumentaci dodané s vaším nákupem nebo se obraťte na svého prodejce. Konkrétní záruční podmínky se mohou lišit v závislosti na regionu a prodejci.
