Zavedení
This manual provides detailed instructions for the installation, operation, and maintenance of your ATOTO F7XE Double Din Car Stereo. Please read this manual thoroughly before using the product to ensure proper functionality and safety.
Co je v krabici
Před zahájením instalace ověřte, zda jsou přítomny všechny komponenty.
- Auto Stereo
- Externí mikrofon
- Závorky
- Napájecí kabel
Nastavení a instalace
Doporučuje se odborná instalace. Před zahájením instalace se ujistěte, že je vozidlo odpojeno od napájení.
1. Připojení vodičů

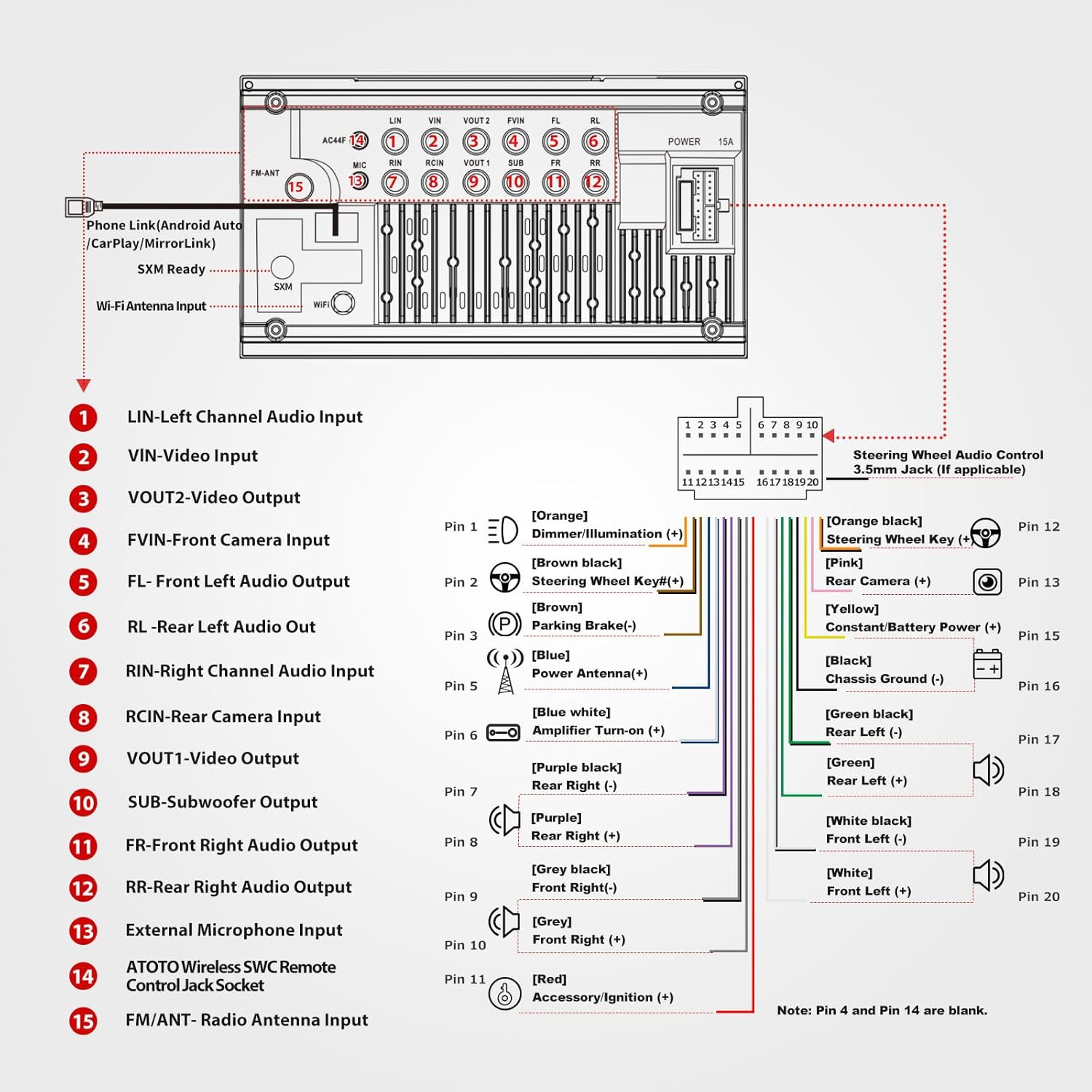

Refer to the wiring diagram for correct connections. All wire connections must be fully insulated with electrical tape to prevent short circuits.
- Napájecí kabel: Connect the main power cable to the vehicle's power harness.
- Dráty reproduktorů: Connect the speaker wires (Front Left, Front Right, Rear Left, Rear Right) to your vehicle's corresponding speaker outputs.
- Ovládání na volantu (SWC): If your vehicle supports OEM steering wheel controls, connect the SWC wires. An optional ATOTO AC-44F5 wireless remote is available for vehicles without existing controls.
- Vstupy pro kamery: Connect HD 720P front and rear cameras (compatible with ATOTO AC-HD02LR camera, not included) to the designated inputs.
- USB porty: Utilize the two USB ports for Phone Link (CarPlay, Android Auto, MirrorLink) and external storage/multimedia playback.
- Slot SD: Insert SD cards up to 512 GB for additional storage.
2. Fyzická instalace

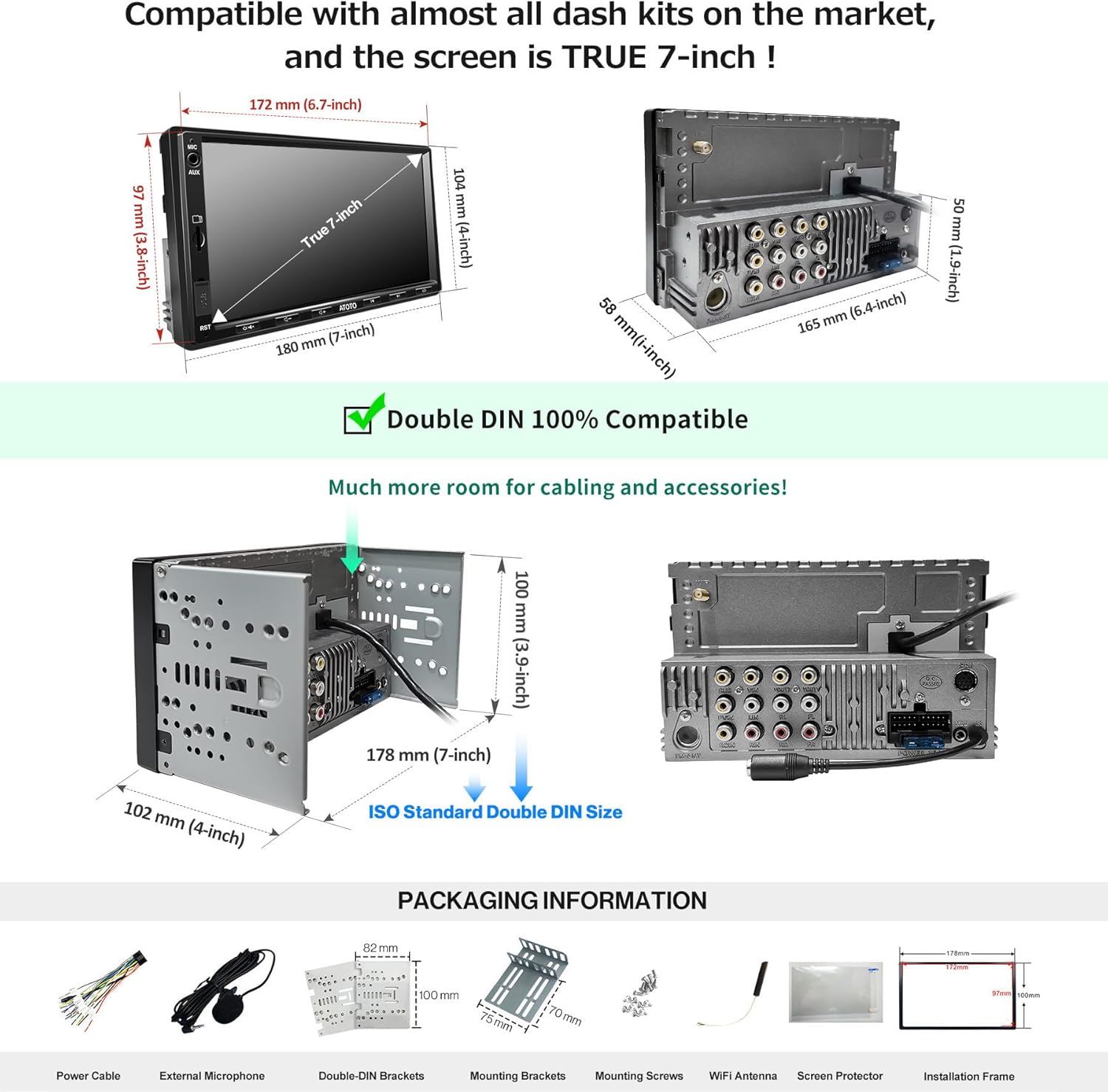

The F7G2A7XE features a UDH07D (Universal Double DIN) mounting style. It is compatible with most double DIN dash kits.
- Secure the unit into the double DIN dash opening using the provided brackets and screws.
- Ensure all cables are properly routed and secured to prevent interference or damage.
- Reconnect the vehicle's power supply.
Návod k obsluze
1. Bezdrátové CarPlay a Android Auto
The F7XE supports both wired and wireless CarPlay and Android Auto. Connect your smartphone via Bluetooth for wireless functionality or use a USB cable for wired connection and charging.
- Bezdrátové připojení: Pair your smartphone via Bluetooth to enable wireless CarPlay or Android Auto.
- Kabelové připojení: Connect your phone to the designated USB port for wired CarPlay/Android Auto, which also provides significant charging.
- MirrorLink (AutoLink): Supports wired MirrorLink for both Android and iOS devices.
2. Zvukové funkce
Enjoy high-quality audio with the built-in preamplifier and equalizer.
- FM/AM rádio: Receives FM/AM radio with RBDS (Radio Broadcast Data System).
- Předampživější: Maximum 4*49W, RMS 4*29W output.
- Ekvalizér: 10-band Equalizer with 7 presets for audio customization.
- Bluetooth audio: Stream music wirelessly from your smartphone via Bluetooth.
3. Camera and Display Features
The 7-inch QLED touchscreen provides a clear and responsive interface.
- HD 720P Camera Inputs: Supports front and rear cameras for enhanced visibility.
- Živě vzadu View (LRV): Provides continuous rear visibility even when driving forward (requires compatible ATOTO AC-HD02LR camera).
- Video výstupy: Connect to headrest monitors for passenger entertainment.
- QLED Touchscreen: 7-inch 1024x600P QLED display with high sensitivity and a 178° wide viewúhel.
Údržba
- Čištění: K čištění dotykové obrazovky a vnějšího povrchu jednotky používejte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
- Aktualizace softwaru: Periodically check the ATOTO official webweb s aktualizacemi firmwaru pro zajištění optimálního výkonu a přístupu k novým funkcím.
- Kontrola kabelů: Regularly inspect all connected cables for wear or damage. Ensure connections remain secure.
Odstraňování problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Jednotka se nezapne. | Nesprávné zapojení, spálená pojistka, problém s napájením vozidla. | Check power cable connections, inspect vehicle fuses, ensure vehicle battery is charged. |
| Žádný zvuk z reproduktorů. | Incorrect speaker wiring, amplifier issue, volume too low. | Verify speaker connections, check external amplifier (if used), increase volume. |
| CarPlay/Android Auto se nepřipojuje bezdrátově. | Bluetooth not paired, Wi-Fi interference, phone settings. | Ensure Bluetooth is enabled and paired, check phone's CarPlay/Android Auto settings, try wired connection. |
| Zadníview kamera se nezobrazuje. | Nesprávné zapojení kamery, porucha kamery. | Verify camera input connection and reverse trigger wire. Test camera functionality. |
| Dotyková obrazovka nereaguje nebo je nepřesná. | Software glitch, physical damage. | Restartujte jednotku. Pokud problém přetrvává, kontaktujte zákaznickou podporu. |
Specifikace
| Funkce | Detail |
|---|---|
| Číslo modelu | F7G2A7XE |
| Zobrazit | 7-inch QLED Touchscreen, 1024x600P, 178° Wide Viewúhel |
| Konektivita | Bluetooth, USB, Wi-Fi |
| Integrace smartphonu | Wireless CarPlay, Wireless Android Auto, Wired MirrorLink (AutoLink) |
| Zvukový výstupní výkon | Max 4*49W, RMS 4*29W |
| Ekvalizér | 10-Band EQ with 7 Presets |
| Vstupy pro kamery | HD 720P Front and Rear Camera Inputs, Live Rear View (LRV) support |
| USB porty | 2 (one for Phone Link, one for external storage up to 2TB SSD) |
| SD slot | Supports up to 512 GB SD cards |
| Rozměry (přední panel) | 172mm x 97mm (6.7-inch x 3.8-inch) |
| Hmotnost položky | 2.72 libry |
Záruka a podpora
Your ATOTO F7XE car stereo includes a 12-month warranty from the date of purchase. An additional 6 months of warranty can be obtained by contacting customer support.
Our customer care team is available around the clock on workdays. Refer to the package details for contact information and access to the online manual in different languages.
