1. Úvod

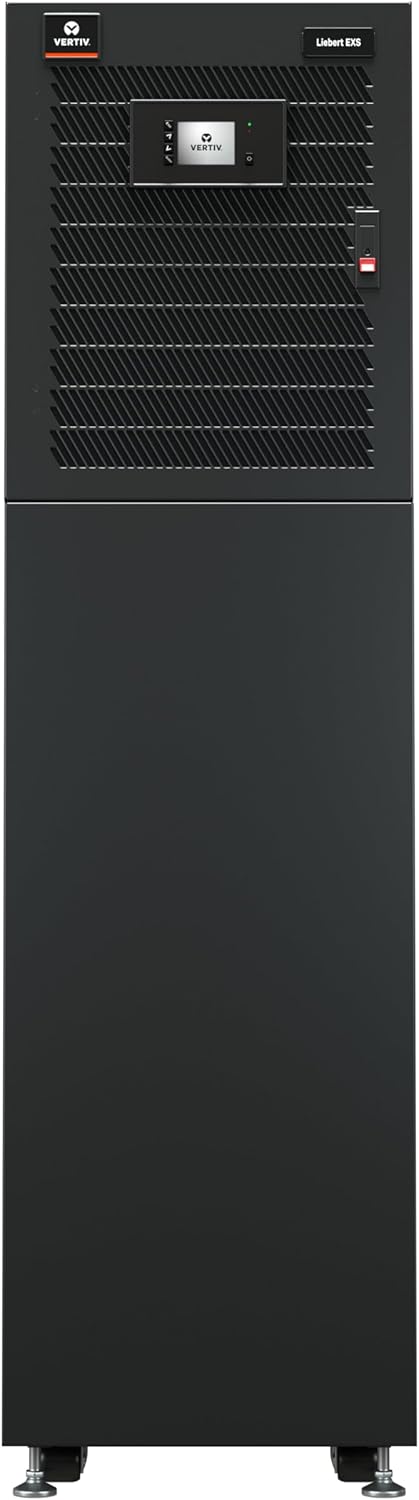

Vertiv Liebert EXS je kompaktní, monolitický nepřerušitelný zdroj napájení (UPS) navržený pro zajištění nepřetržitého, podmíněného a regulovaného výstupního napětí.tage. Tato UPS využívá technologii dvojité konverze, která zajišťuje čistý sinusový vstupní výkon pro citlivá zařízení. Je vhodná pro napájení IT zařízení v malých datových místnostech, IT rozvaděčích, VoIP systémech, pobočkových úložištích a bezpečnostních systémech. Liebert EXS nabízí ekonomické, efektivní a spolehlivé třífázové napájení pro kritické zátěže až do 20 kVA s účiníkem rovným jedné a vysokou hustotou výkonu v optimalizovaném, samostatném provedení.
2. Bezpečnostní informace
Před instalací, provozem nebo prováděním údržby UPS Vertiv Liebert EXS si přečtěte a pochopte všechny bezpečnostní pokyny uvedené v obalu a na samotné jednotce. Nedodržení těchto pokynů může vést k úrazu elektrickým proudem, požáru nebo vážnému zranění. Toto zařízení obsahuje vysokonapěťovétaga uloženou energii. Instalaci a servis by měl provádět pouze kvalifikovaný personál.
- Elektrické nebezpečí: Neotevírejte kryt UPS. Uvnitř nejsou žádné součásti, které by mohl uživatel opravit.
- Hmotnostní nebezpečí: Jednotka UPS je těžká. Během instalace používejte vhodné zvedací zařízení a techniky, abyste předešli zranění. Hmotnost položky naleznete ve specifikacích.
- Bezpečnost baterie: Baterie mohou představovat riziko úrazu elektrickým proudem a vysokého zkratového proudu. Při práci s bateriemi dodržujte bezpečnostní opatření.
- Větrání: Zajistěte dostatečné proudění vzduchu kolem UPS. Neblokujte větrací otvory.
3. Vlastnosti produktu
Zdroj UPS Vertiv Liebert EXS obsahuje několik klíčových funkcí navržených pro optimální výkon a spolehlivost:
- Spolehlivé třífázové napájení: Poskytuje nejvyšší úroveň ochrany napájení pro kritické systémy.
- Technologie online dvojité konverze: Zajišťuje nepřetržitou regulaci napájení a vysokou dostupnost IT systémů.
- Vysoká provozní účinnost: Dosahuje účinnosti přes 93 % v režimu dvojité konverze a 99 % v režimu ECO, čímž snižuje spotřebu energie a odvod tepla.
- Pokročilé monitorování baterie: Schopnost monitorovat kapacitu baterie, teplotu, vlhkost, přístup a úniky pro lepší stav a delší životnost baterie.
- 1.0 Výstupní účiník: Dodává více využitelného výkonu připojeným zátěžím a optimalizuje tak využití energie.
- Integrovaná rozvaděč pro údržbu (MBC): Usnadňuje údržbu nebo výměnu UPS bez nutnosti vypnutí připojeného zařízení.
- Kompaktní design: Prostorově úsporný půdorys zajišťuje optimalizované využití prostoru a flexibilní instalaci.
- Síťová karta instalovaná z výroby: Součástí je karta Liebert IS-UNITY DP pro vzdálenou správu.
- Vnitřní bateriové skříně s automatickou detekcí: Zajišťuje přesné hlášení dostupné doby chodu při použití s externími bateriovými skříněmi.
4. Nastavení a instalace
UPS Vertiv Liebert EXS je navržen pro snadnou instalaci. Vzhledem k jeho hmotnosti a elektrickým požadavkům se však doporučuje odborná instalace.
4.1 Vybalení a kontrola
- Opatrně vybalte jednotku UPS a veškeré příslušenství.
- Zkontrolujte jednotku, zda nedošlo k poškození během přepravy. Veškeré poškození ihned nahlaste dopravci a zástupci společnosti Vertiv.
- Ověřte, zda jsou přítomny všechny součásti uvedené v dodacím listu.
4.2 Příprava místa
- Zajistěte, aby místo instalace splňovalo požadavky na prostředí (teplota, vlhkost) uvedené v technických údajích.
- Ověřte, zda podlaha unese hmotnost jednotky UPS (viz specifikace).
- Zajistěte dostatečný volný prostor kolem jednotky pro větrání a přístup k údržbě.
4.3 Elektrické připojení
Veškeré elektrické připojení musí být provedeno kvalifikovaným elektrikářem v souladu s místními a národními elektrotechnickými předpisy.
- Připojte vstupní napájení k určeným svorkám.
- Připojte výstupní napájení k rozvaděči kritické zátěže.
- Zajistěte správné uzemnění jednotky.
4.4 Počáteční spuštění
- Po zajištění všech elektrických připojení zavřete vstupní jistič.
- Pro počáteční konfiguraci postupujte podle pokynů na obrazovce UPS.
- Ověřte správnou funkci a stavové indikátory.
5. Provoz
Zdroj UPS Liebert EXS pracuje automaticky, aby chránil připojená zařízení. Displej na předním panelu zobrazuje stav v reálném čase a umožňuje úpravy konfigurace.
5.1 Displej na předním panelu
LCD displej zobrazuje informace o vstupní/výstupní hlasitostitage, úroveň zatížení, stav baterie a alarmové stavy. Procházení nabídek pomocí ovládacích tlačítek vedle displeje.
5.2 Provozní režimy
- Online režim: UPS nepřetržitě převádí vstupní střídavý proud na stejnosměrný pro nabíjení baterií a poté převádí stejnosměrný proud zpět na střídavý pro výstup, čímž poskytuje maximální ochranu.
- Režim ECO: Režim úspory energie, ve kterém UPS pracuje v bypassu, dodává energii přímo z rozvodné sítě a při výpadku napájení se přepne do online režimu.
- Režim baterie: Při výpadku napájení z veřejné sítě se UPS automaticky přepne na napájení z baterie, aby si udržel výkon.
5.3 Postupy vypnutí
Pro bezpečné vypnutí UPS postupujte takto:
- Vypněte všechna připojená zařízení.
- Spusťte vypnutí UPS pomocí displeje na předním panelu nebo softwaru pro správu.
- Jakmile je UPS vypnutá, vypněte vstupní jistič, abyste jednotku zcela odpojili od zdroje napájení.
6. Údržba
Pravidelná údržba zajišťuje dlouhou životnost a spolehlivý provoz vašeho UPS Vertiv Liebert EXS.
6.1 Pravidelné kontroly
- Pravidelně kontrolujte stav UPS na displeji na předním panelu, zda se neobjevily nějaké alarmy nebo varování.
- Ujistěte se, že ventilační otvory jsou bez překážek.
- Zkontrolujte napájecí kabely, zda nevykazují známky poškození.
6.2 Údržba baterie
Zařízení Liebert EXS je vybaveno pokročilým monitorováním baterie. Doporučuje se však pravidelná kontrola stavu baterie kvalifikovaným personálem. Baterie mají omezenou životnost a je nutné je vyměnit.
6.3 Integrovaný údržbový bypass
Integrovaná skříň bypassu pro údržbu umožňuje bezpečný servis UPS bez přerušení napájení kritických zátěží. Postupy pro použití bypassu pro údržbu naleznete v podrobné servisní příručce.
7. Řešení problémů
Tato část obsahuje obecné pokyny pro běžné problémy. V případě složitých problémů se obraťte na technickou podporu společnosti Vertiv.
| Problém | Možná příčina | Řešení |
|---|---|---|
| UPS se nezapíná | Žádné vstupní napájení; porucha UPS | Zkontrolujte vstupní jistič; ověřte zdroj napájení; pokud závada přetrvává, kontaktujte podporu. |
| UPS nepřetržitě pípá | Napájení z baterie; přetížení; porucha baterie | Zkontrolujte napájení z rozvodné sítě; snižte zátěž; zkontrolujte stav baterie na displeji. |
| Připojené zařízení není napájeno | UPS v bypassu; vypnutý výstupní jistič; porucha UPS | Zkontrolujte provozní režim UPS; resetujte výstupní jistič; kontaktujte podporu. |
| Alarm vysoké teploty | Zablokované větrání; vysoká okolní teplota | Odstraňte překážky; zajistěte dostatečné chlazení místnosti. |
8. Specifikace (model EXS20KN)
| Specifikace | Hodnota |
|---|---|
| Číslo modelu | EXS20KN |
| Kapacita | 20kVA / 20kW |
| Vstupní objemtage | 208/120 V AC (220/127 V AC) 3fázový 4vodičový |
| Výstupní objemtage | 208 voltů |
| Rozměry produktu (D x Š x V) | 29.5" x 17.3" x 62.9" (74.9 cm x 43.9 cm x 159.8 cm) |
| Hmotnost položky | 734 libry (333 kg) |
| Složení článků baterie | Olověná kyselina |
| Barva | Černý |
| Výrobce | Vertiv |
| Datum první dostupnosti | 14. prosince 2023 |
9. Záruka a podpora
9.1 Záruka na produkt
Záložní zdroj Vertiv Liebert EXS je dodáván s komplexním krytím, včetně standardní 1leté záruky. K dispozici může být i 3letá prodloužená záruka. Konkrétní záruční podmínky naleznete v dokumentaci k nákupu nebo kontaktujte společnost Vertiv.
9.2 Technická podpora
Pro technickou pomoc, řešení problémů nad rámec této příručky nebo reklamace se obraťte na zákaznickou podporu Vertiv. Kontaktní informace obvykle naleznete na oficiálních webových stránkách společnosti Vertiv. webwebu nebo v dokumentaci k produktu.
Oficiální web Vertivu Webmísto: www.vertiv.com
