1. Úvod
Děkujeme, že jste si vybrali elektrický ohřívač ručníků EMKE. Tato příručka obsahuje základní informace pro bezpečnou instalaci, provoz a údržbu vašeho nového ohřívače ručníků. Před použitím si prosím pečlivě přečtěte tyto pokyny a uschovejte si je pro budoucí použití.
Obrázek 1.1: Elektrický ohřívač ručníků EMKE v antracitové barvě, 762x500 mm, instalovaný v koupelně.
Tento elektrický ohřívač ručníků je navržen tak, aby poskytoval teplo vašim ručníkům a přispíval k vytápění vaší koupelny. Vyznačuje se robustní konstrukcí z nízkouhlíkové oceli pro vynikající tepelnou vodivost a odolnost a zároveň ochranou proti stříkající vodě IP44, takže je vhodný do vlhkého prostředí.

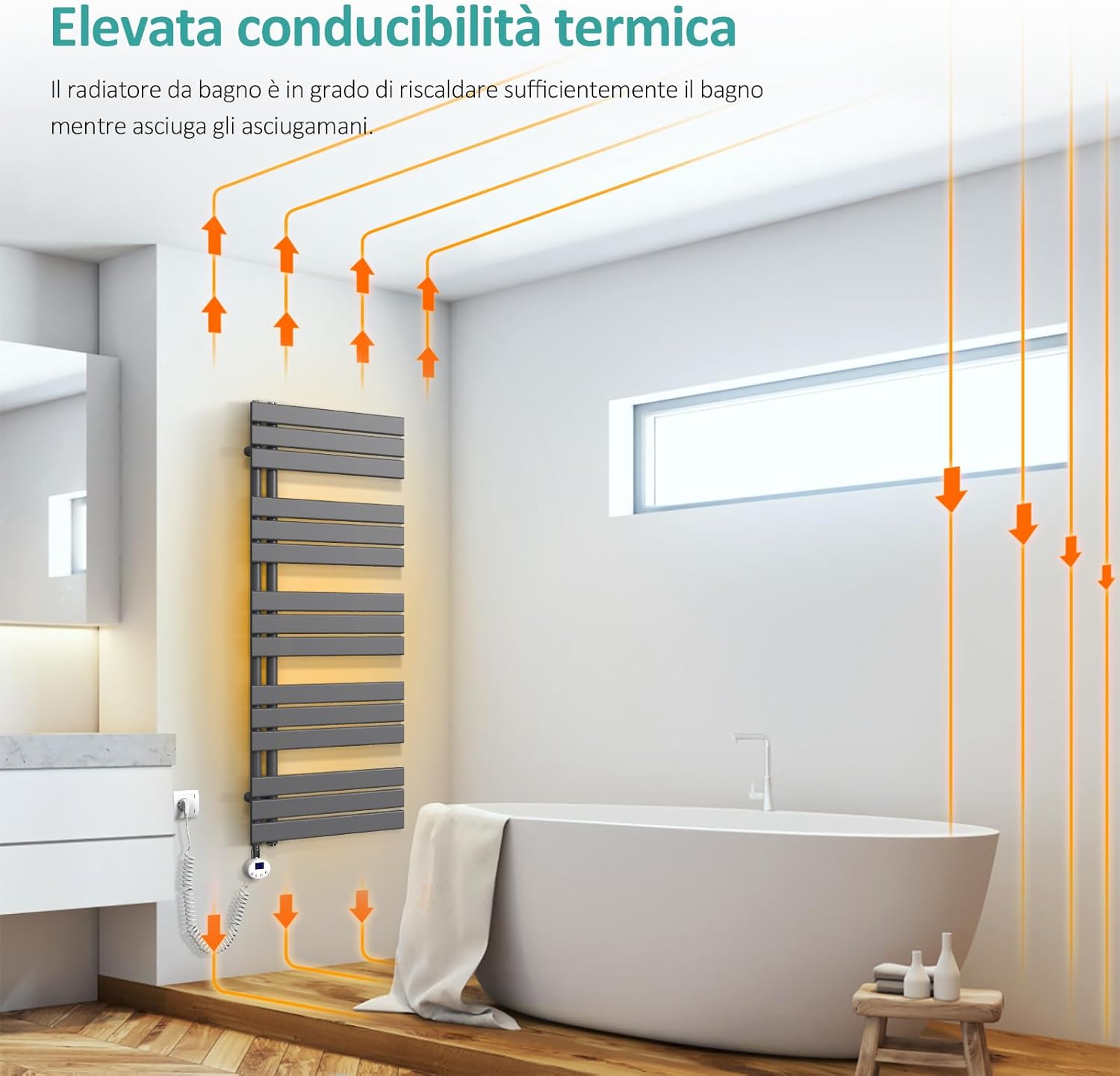

Obrázek 1.2: Diagram znázorňující vysokou tepelnou vodivost a rozložení tepla z ohřívače ručníků.
2. Důležité bezpečnostní pokyny
Dodržujte prosím následující bezpečnostní opatření, abyste předešli zranění nebo poškození produktu:
- Před instalací a použitím tohoto spotřebiče si přečtěte všechny pokyny.
- Tento spotřebič je určen pouze pro vnitřní použití.
- Neponořujte spotřebič do vody nebo jiných kapalin.
- Zajistěte napájení objtage odpovídá štítku s výkonem na spotřebiči.
- Spotřebič neprovozujte s poškozeným kabelem nebo zástrčkou nebo poté, co spotřebič nefunguje správně nebo byl jakýmkoliv způsobem poškozen.
- Udržujte napájecí kabel mimo dosah horkých povrchů.
- Nenechávejte kabel viset přes okraj stolu nebo pultu nebo se dotýkat horkých povrchů.
- Když je jakýkoli spotřebič používán dětmi nebo v jejich blízkosti, je nutný pečlivý dohled.
- Vytáhněte zástrčku ze zásuvky, když ji nepoužíváte a před čištěním.
- Nepoužívejte tento spotřebič k jinému účelu, než ke kterému je určen.
- Spotřebič musí být instalován v souladu s národními předpisy pro elektroinstalaci.
- Spotřebič má stupeň krytí IP44, což zajišťuje ochranu před stříkající vodou, a je vhodný do koupelny. Vyhněte se však přímému proudu vody.
3. Obsah balení
Elektrický ohřívač ručníků EMKE opatrně vybalte a zkontrolujte, zda jsou všechny položky přítomny a nepoškozené. Pokud některé položky chybí nebo jsou poškozené, kontaktujte zákaznickou podporu.
Obrázek 3.1: Dodávané příslušenství pro instalaci.
- Elektrický ohřívač ručníků EMKE (s předinstalovanou elektrickou topnou tyčí a nemrznoucí směsí)
- Termostatická hlavice
- Montážní držáky (x4)
- Gumové kroužky (x4)
- Dlouhé šrouby (x4)
- Malé šroubky (x4)
- Návod k použití
4. Technické specifikace
| Funkce | Specifikace |
|---|---|
| Model | 762x500mm 400W |
| Rozměry (výška x šířka) | 762 x 500 mm |
| Napájení (ohřívač ručníků) | 400 W |
| Výkon (topná tyč) | 300 W |
| Oblast použití | Až 4 m² |
| Vzdálenost od zdi (nastavitelná) | 99-115 mm |
| Hmotnost produktu | 13.7 kg |
| Materiál | Nízkouhlíková ocel (SPCC) |
| Barva | Antracit |
| Hodnocení ochrany | IP44 (odolné proti stříkající vodě) |
| Napájení | AC 220-240 V / 50 Hz |
| Rozsah provozních teplot | 0℃ – 55℃ (32 °F – 131 °F) |
| Rozsah nastavení termostatu | 30℃ – 70℃ (86 °F – 158 °F) |
| Nastavení časovače | 2H / 4H / 6H / 8H |
Obrázek 4.1: Klíčové vlastnosti včetně typu napájení, tepelné vodivosti a nastavitelné vzdálenosti od stěny (99–115 mm).
Obrázek 4.2: Referenční rozměry pro různé modely ohřívačů ručníků EMKE. Ujistěte se prosím, že máte správný rozměr pro vaši instalaci.
5. Instalační příručka
Elektrická topná tyč a nemrznoucí směs jsou v ohřívači ručníků předinstalovány. Stačí pouze namontovat termostatickou hlavici a připevnit jednotku na zeď.
5.1 Montáž ohřívače ručníků
- Vyberte vhodné místo na zdi koupelny a ujistěte se, že je mimo dosah přímé stříkající vody a v dosahu elektrické zásuvky.
- Označte si na zdi body pro vrtání montážních konzol. Pro zajištění správného vyrovnání použijte vodováhu.
- Vyvrtejte otvory v označených bodech a vložte do nich hmoždinky (v případě potřeby použijte vhodné hmoždinky pro váš typ zdi).
- Připevněte montážní konzoly ke zdi pomocí dlouhých šroubů.
- Opatrně zvedněte ohřívač ručníků a zarovnejte jeho montážní body s držáky. Připevněte ohřívač ručníků k držákům pomocí malých šroubů.
Obrázek 5.1: Vizuální návod pro snadnou instalaci.
5.2 Připojení termostatické hlavice
Elektrická topná tyč je namontována na levé straně ohřívače ručníků. Termostatická hlavice musí být připevněna k této tyči.
- Ujistěte se, že je ohřívač ručníků bezpečně připevněn ke zdi.
- Termostatickou hlavici opatrně našroubujte na elektrickou topnou tyč. Ujistěte se, že je bezpečně utažená, ale nepřetahujte ji.
- Zapojte napájecí kabel do vhodné elektrické zásuvky.
Obrázek 5.2: Důležitá poznámka k instalaci: Topná tyč musí být vždy namontována na spodní hraně radiátoru.
6. Návod k obsluze
Váš elektrický ohřívač ručníků EMKE je vybaven termostatickým topným tělesem pro přesnou regulaci teploty a funkcí časovače.
6.1 Ovládací panel Overview
Obrázek 6.1: Detailní view ovládacího panelu termostatického topného tělesa.
Obrázek 6.2: Funkce ovládacího panelu včetně změny režimu, tlačítka napájení, snížení teploty/času a zvýšení teploty/času.
- Vypínač: Zapíná/vypíná ohřívač ručníků.
- Tlačítko pro změnu režimu: Cykluje mezi různými provozními režimy.
- Snížení teploty/času (-): Snižuje nastavenou teplotu nebo dobu trvání časovače.
- Zvýšení teploty/času (+): Zvyšuje nastavenou teplotu nebo dobu trvání časovače.
6.2 Nastavení teploty a časovače
- Nastavení teploty: Termostat umožňuje nastavit konstantní teplotu mezi 30 °C a 70 °C (86 °F – 158 °F). Pro nastavení požadované teploty použijte tlačítka „+“ a „-“.
- Funkce časovače: Časovač lze nastavit na 2H, 4H, 6H nebo 8H. To umožňuje, aby ohřívač ručníků běžel po nastavenou dobu a poté se automaticky vypnul.
- Režim časování: V tomto režimu pracuje radiátor na maximální výkon a udržuje teplotu 65 °C (149 °F).
7. Péče a údržba
Pravidelné čištění a správná péče zajistí dlouhou životnost a optimální výkon vašeho elektrického ohřívače ručníků EMKE.
- Čištění: Před čištěním vždy odpojte ohřívač ručníků ze zásuvky a nechte jej zcela vychladnout. Povrch otřete měkkým, suchým hadříkem.amp hadříkem. Nepoužívejte abrazivní čisticí prostředky, rozpouštědla ani agresivní chemikálie, protože by mohly poškodit povrchovou úpravu.
- Inspekce: Pravidelně kontrolujte napájecí kabel a zástrčku, zda nejsou poškozené. Pokud zjistíte jakékoli poškození, přestaňte výrobek používat a kontaktujte zákaznickou podporu.
- Skladování: Pokud budete ohřívač ručníků skladovat delší dobu, ujistěte se, že je čistý a suchý. Skladujte jej na chladném a suchém místě chráněném před prachem.
8. Řešení problémů
Pokud narazíte na jakékoli problémy s elektrickým ohřívačem ručníků EMKE, podívejte se prosím na následující běžné problémy a jejich řešení:
- Ohřívač ručníků se nehřívá:
- Ujistěte se, že je napájecí zástrčka bezpečně zasunuta do zásuvky.
- Zkontrolujte, zda zásuvka funguje správně (vyzkoušejte ji s jiným spotřebičem).
- Ověřte, zda je stisknuto tlačítko napájení na ovládacím panelu a zda je jednotka zapnutá.
- Zkontrolujte nastavení termostatu; ujistěte se, že je nastaven na vyšší teplotu, než je okolní teplota v místnosti.
- Nedostatečné teplo:
- Zvyšte nastavení termostatu.
- Ujistěte se, že velikost místnosti je v doporučené oblasti použití (u tohoto modelu až 4 m²).
- Nedávejte na ohřívač příliš mnoho ručníků, protože to může snížit přenos tepla.
- Časovač nefunguje:
- Ujistěte se, že je funkce časovače správně aktivována a je nastavena požadovaná doba trvání.
- Neobvyklé zvuky nebo pachy:
- Okamžitě odpojte jednotku.
- Požádejte o pomoc zákaznickou podporu. Nepokoušejte se jednotku opravovat sami.
V případě problémů, které zde nejsou uvedeny, kontaktujte zákaznickou podporu EMKE.
9. Záruka a podpora
Výrobky EMKE jsou vyráběny podle vysoce kvalitních standardů. Informace o záručním krytí a podmínkách naleznete v záručním listu, který byl přiložen k nákupu, nebo navštivte oficiální webové stránky EMKE. webmísto.
Pro technickou podporu, náhradní díly nebo jakékoli další dotazy se prosím obraťte na zákaznický servis EMKE. Kontaktní údaje obvykle naleznete na obalu produktu nebo na stránce obchodu značky EMKE.
