1. Úvod
Děkujeme, že jste si vybrali elektrický výškově nastavitelný stůl VASAGLE. Tato příručka obsahuje základní informace pro bezpečnou montáž, provoz a údržbu vašeho nového stolu. Před použitím si prosím pečlivě přečtěte všechny pokyny a uschovejte si tuto příručku pro budoucí použití.
Obrázek 1.1: Elektricky výškově nastavitelný stůl VASAGLE, ukázkaasinjeho stojan na monitor, integrovaný prodlužovací kabel a celkový design.
2. Bezpečnostní pokyny
- Před montáží se ujistěte, že jsou všechny součásti přítomny a nepoškozené. Nepoužívejte, pokud některé součásti chybí nebo jsou poškozené.
- Během montáže držte děti a domácí zvířata v dostatečné vzdálenosti. Malé části mohou představovat nebezpečí udušení.
- Stůl sestavte na měkkém a čistém povrchu, abyste zabránili poškrábání.
- Nepřekračujte maximální nosnost 80 kg (176 lb).
- Během provozu se ujistěte, že napájecí kabel není skřípnutý ani poškozený.
- Udržujte kapaliny v dostatečné vzdálenosti od elektrických součástí.
- Nepokoušejte se rozebírat ani opravovat motor ani ovládací panel sami. Pro servis se obraťte na kvalifikovaný personál.
- Funkce proti kolizi je navržena tak, aby zabránila poškození, ale během nastavování výšky si vždy dávejte pozor na předměty v dráze stolu.
3. Obsah balení
Zkontrolujte prosím, zda jsou ve vašem balení obsaženy všechny následující komponenty:
- Panel plochy
- Stojan na monitor se zásuvkami
- Nohy stolu (2)
- Nohy/Kola (4)
- Ovládací panel
- Napájecí adaptér a kabel
- LED světelný pásek (volitelný)
- Háček na sluchátka
- Montážní materiál (šrouby, imbusový klíč atd.)
- Návod k použití
4. Montážní návod
Při sestavování elektrického výškově nastavitelného stolu VASAGLE pečlivě dodržujte tyto kroky. Doporučuje se, aby montáž provedly dvě osoby.
- Připravte si pracovní prostor: Všechny součásti rozložte na čistý, měkký povrch, aby nedošlo k jejich poškození. Všechny díly identifikujte pomocí dodaného seznamu dílů.
- Připevnění nohou stolu: Bezpečně připevněte nohy stolu k desce pracovní desky pomocí dodaných šroubů. Ujistěte se, že jsou správně zarovnány.
- Instalace nožiček/kol: Rozhodněte se, zda použijete nastavitelné nožičky nebo aretovatelná kolečka. Připevněte je ke spodní části nohou stolu. Kolečka umožňují snadný pohyb, zatímco nožičky zajišťují stabilitu.
- Sestavení stojanu monitoru: Připevněte boční panely a zadní panel k hlavní polici stojanu monitoru. Vložte dva látkové zásuvky do určených otvorů.
- Montáž stojanu monitoru: Umístěte sestavený stojan monitoru na pracovní plochu. Středová police stojanu monitoru je výškově nastavitelná, což vám umožňuje přizpůsobit si polohu monitoru.
- Instalace ovládacího panelu a prodlužovacího kabelu: Připevněte ovládací panel na spodní stranu pracovní desky na požadované místo. Nainstalujte integrovaný prodlužovací kabel do určeného otvoru ve stojanu monitoru. Tento prodlužovací kabel obsahuje 2 síťové zásuvky a 2 USB porty.
- Připojení kabeláže: Připojte všechny potřebné kabely z ovládacího panelu, motoru a prodlužovacího kabelu podle schématu zapojení v samostatném montážním návodu. Ujistěte se, že všechna připojení jsou bezpečná.
- Připojení háčku pro sluchátka: Připevněte háček pro sluchátka k boku stolu.
- Instalace LED světelného pásku (volitelné): Pokud je součástí dodávky, připevněte LED světelný pásek dle potřeby na spodní stranu stojanu monitoru nebo pracovní desky.
- Závěrečná kontrola: Dvakrát zkontrolujte všechny šrouby a spoje, abyste se ujistili, že je stůl stabilní a bezpečný.
Obrázek 4.1: Detail znázorňující nastavitelné nožičky a volitelná aretovatelná kolečka pro podnoží stolu.

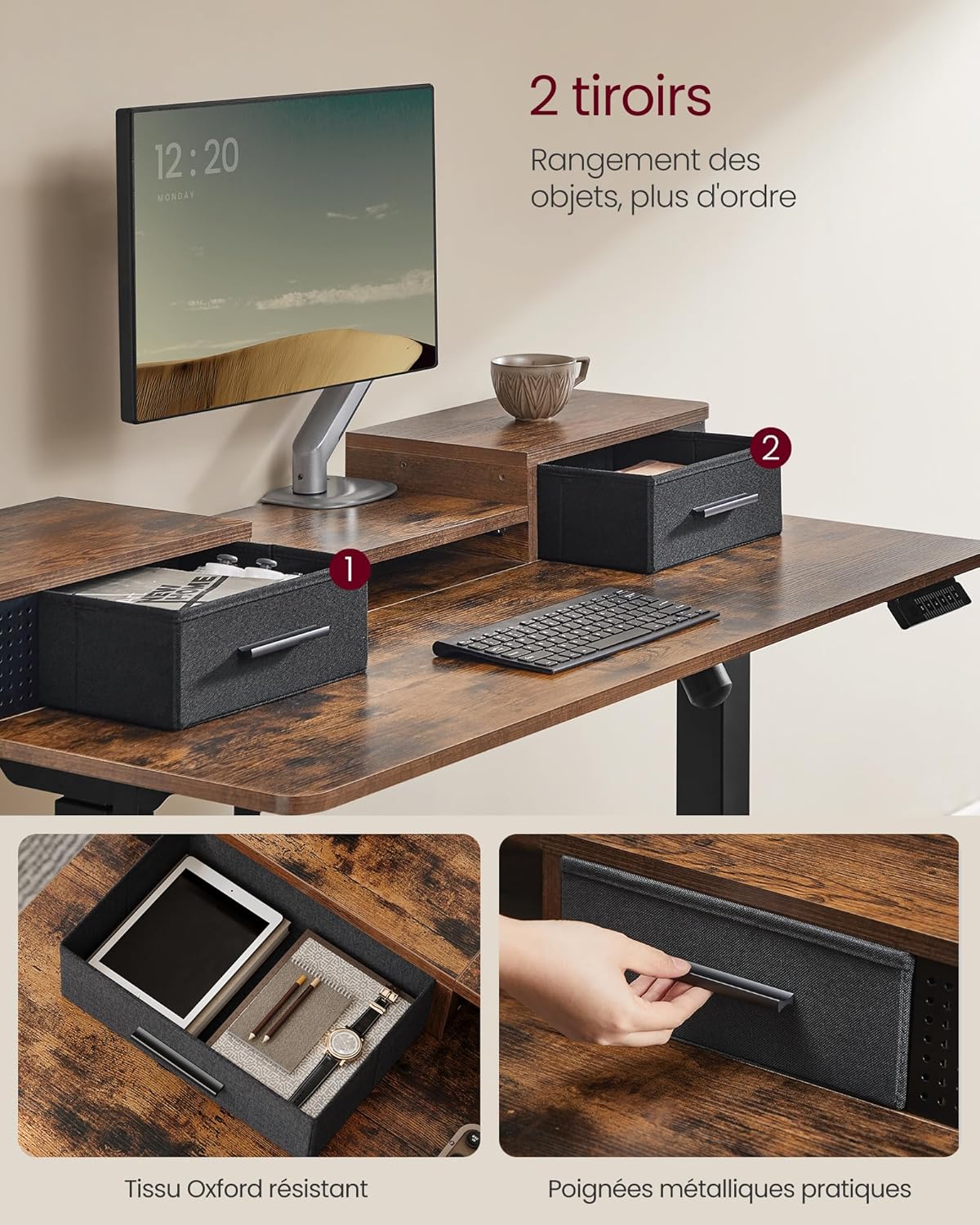

Obrázek 4.2: Stojan na monitor je vybaven dvěma praktickými látkovými zásuvkami pro přehledné uložení věcí.
Obrázek 4.3: Středovou polici stojanu monitoru lze nastavit tak, aby vyhovovala různým uspořádáním monitorů, včetně clamp- na náručí.

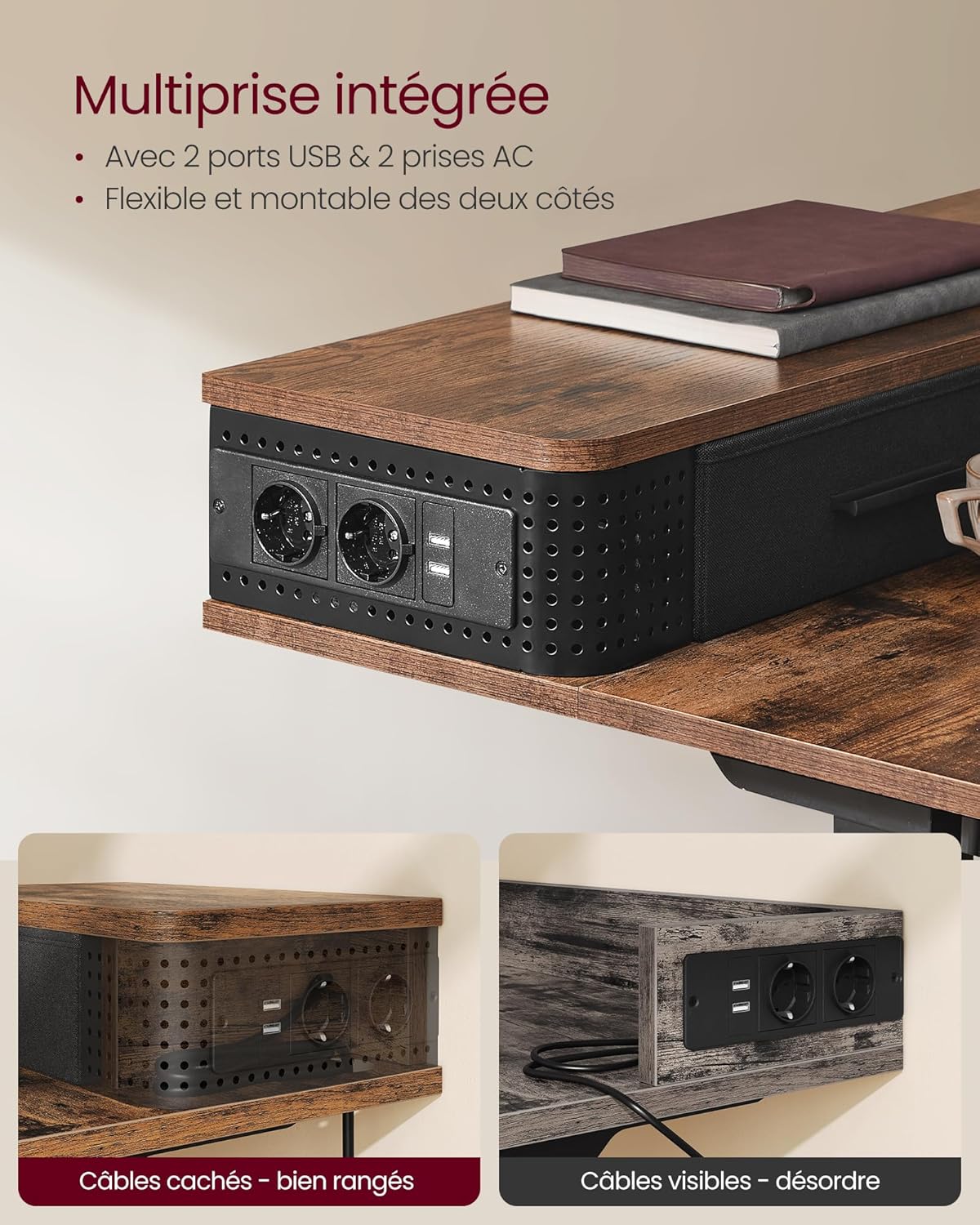

Obrázek 4.4: Integrovaný prodlužovací kabel poskytuje pohodlný přístup k napájení a nabíjení vašich zařízení.
Obrázek 4.5: Volitelnou LED světelnou lištu lze nainstalovat pro přidání ambientního osvětlení s možností výběru z několika barev.
5. Návod k obsluze
Váš elektricky výškově nastavitelný stůl VASAGLE je navržen pro snadné použití a flexibilitu.
5.1. Nastavení výšky
Pro nastavení výšky stolu použijte ovládací panel:
Obrázek 5.1: Multifunkční ovládací panel pro nastavení výšky a nastavení paměti.
- Stiskněte tlačítko Šipka nahoru tlačítko pro zvednutí stolu.
- Stiskněte tlačítko Šipka dolů tlačítko pro spuštění stolu.
- LED displej zobrazí aktuální výšku v centimetrech.
Obrázek 5.2: Stůl nabízí široký rozsah nastavení výšky od 72 cm do 120 cm pro ergonomickou flexibilitu.
5.2. Paměťová funkce
Stůl umožňuje uložit až tři preferovaná nastavení výšky:
- Nastavte si stůl do požadované výšky.
- Stiskněte tlačítko S. Tlačítko (Uložit). Displej bude blikat.
- Stiskněte jedno z očíslovaných tlačítek paměti (1, 2nebo 3) do 3 sekund pro uložení aktuální výšky do dané předvolby.
- Chcete-li vyvolat uloženou výšku, jednoduše stiskněte odpovídající očíslované tlačítko paměti. Stůl se automaticky přesune do této polohy.
5.3. Nabíjecí porty
Integrovaný prodlužovací kabel nabízí pohodlné možnosti nabíjení:
- Použijte AC zásuvky pro zařízení vyžadující standardní napájení.
- Použijte USB porty (5 V / 2.1 A) pro nabíjení kompatibilních elektronických zařízení, jako jsou chytré telefony nebo tablety.
5.4. LED světlo (volitelné)
Pokud jste nainstalovali volitelný LED světelný pásek:
- Pro specifické ovládání a funkce změny barvy se řiďte samostatným návodem k obsluze LED světla.
6. Údržba
Abyste zajistili dlouhou životnost a optimální výkon vašeho stolu, dodržujte tyto pokyny pro údržbu:
- Čištění: Povrch a nohy stolu otřete měkkým hadříkem.amp hadříkem. Nepoužívejte abrazivní čisticí prostředky ani agresivní chemikálie, které by mohly poškodit povrchovou úpravu.
- Elektrické komponenty: Udržujte ovládací panel, motor a prodlužovací kabel suché. Nestříkejte vodu přímo na elektrické součásti.
- Správa kabelů: Pravidelně kontrolujte, zda jsou všechny kabely úhledně vedeny a zda nejsou skřípnuté nebo zamotané.
- Spojovací materiál: Občas zkontrolujte a dotáhněte všechny uvolněné šrouby, abyste zachovali stabilitu.
- Hnutí: Pokud používáte kolečka, ujistěte se, že jsou čistá a bez nečistot, aby se zajistil plynulý pohyb. Zablokujte kolečka, když je stůl v nehybné poloze.
7. Řešení problémů
Pokud narazíte na jakékoli problémy se stolem, podívejte se na následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Stůl se nehýbe. | Odpojený napájecí kabel; Přetížení motoru; Problém s ovládacím panelem. | Zkontrolujte připojení k napájení. Odpojte na 10 minut a zkuste to znovu. Snižte zátěž stolu. |
| Stůl se pohybuje nerovnoměrně nebo vydává neobvyklé zvuky. | Nerovnoměrné zatížení; Uvolněné spoje; Překážka. | Rovnoměrně rozložte hmotnost. Zkontrolujte všechna spoje. Odstraňte případné překážky. |
| Funkce paměti nefunguje. | Nesprávný postup ukládání. | Správné kroky ukládání naleznete v části „5.2. Funkce paměti“. |
| Funkce proti kolizi se spouští příliš často. | Citlivé prostředí; Překážka. | Ujistěte se, že v dráze pohybu stolu nejsou žádné předměty. Pokud problém přetrvává, obraťte se na zákaznickou podporu. |
Pokud problém přetrvává i po vyzkoušení těchto řešení, kontaktujte prosím zákaznickou podporu VASAGLE.
8. Specifikace
| Funkce | Detail |
|---|---|
| Značka | VASAGLE |
| Číslo modelu | LSD182X01 |
| Barva | Vintage Hnědá |
| Rozměry (D x Š x V) | 120 x 60 x (72–120) cm (47.2 x 23.6 x (28.3–47.2) palců) |
| Hmotnost | 31 kg (68.3 lb) |
| Materiál | Konstrukční dřevo, legovaná ocel |
| Max. Nosnost | 80 kg (176 lb) |
| Úroveň hluku | < 50 dB |
| USB výstup | 5V/2.1A |
| AC zásuvky | 2 (230–250 V/16 A) |

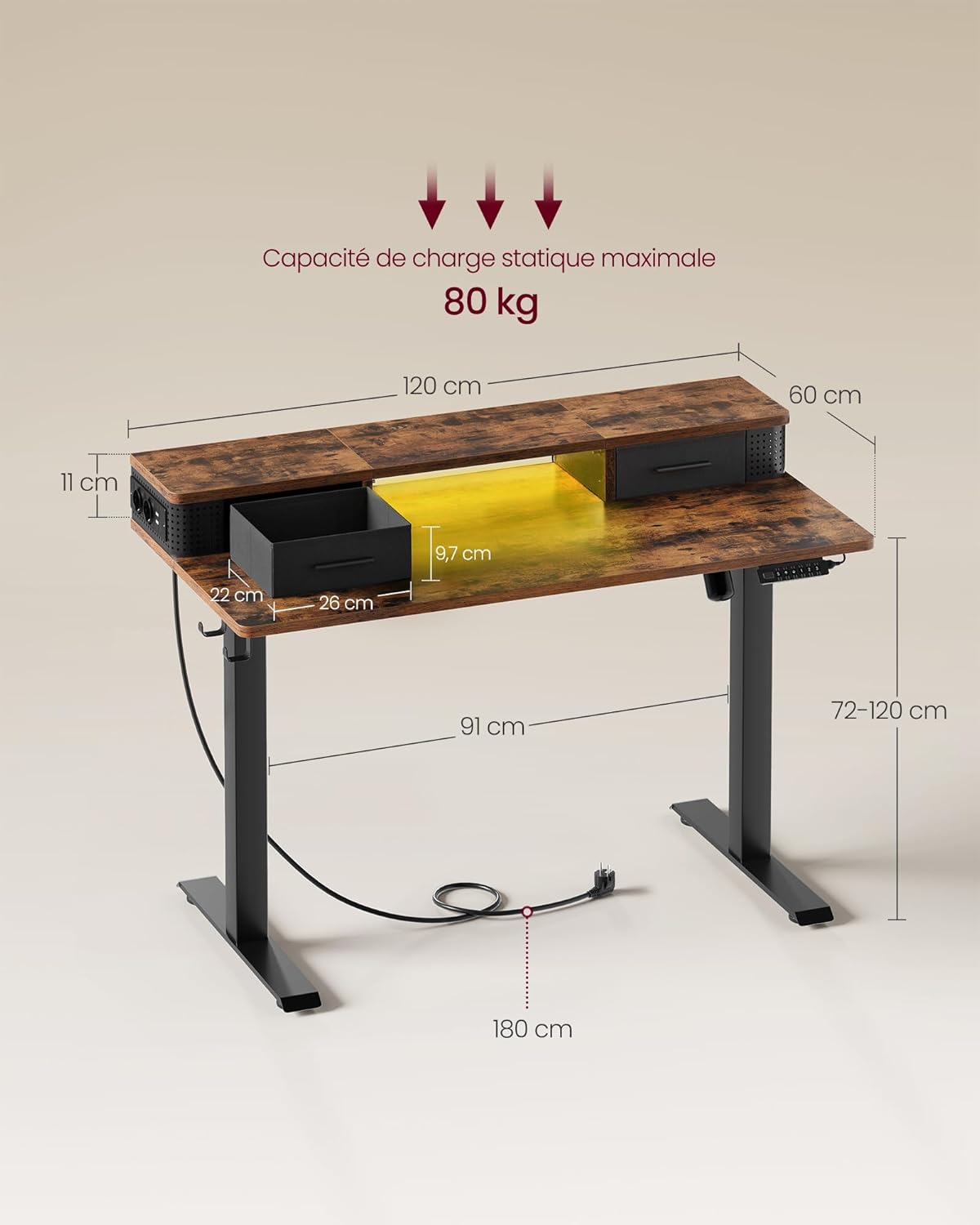

Obrázek 8.1: Detailní rozměry a maximální statická nosnost stolu.
9. Záruka a podpora
Informace o záruce a zákaznické podpoře naleznete v dokumentaci dodané s vaším nákupem nebo navštivte oficiální webové stránky VASAGLE. webwebu. Máte-li jakékoli dotazy nebo potřebujete-li s produktem pomoc, neváhejte kontaktovat náš tým zákaznických služeb.
