1. Úvod
Tato příručka obsahuje podrobné pokyny k instalaci, konfiguraci a provozu bezdrátového reléového modulu Tuya 2-kanálového typu (model JGTY02H). Tento inteligentní spínací modul umožňuje dálkové ovládání dvou nezávislých elektrických zařízení nebo spotřebičů prostřednictvím Wi-Fi, Bluetooth a 433MHz RF. Podporuje integraci s aplikací Smart Life/Tuya a také hlasové ovládání prostřednictvím Amazon Alexa a Google Home.
2. Obsah balení
Ověřte, zda jsou v balení přítomny všechny položky:
- 1 x 2kanálový bezdrátový modul inteligentního domácího spínače Tuya
- 1 x Návod k použití
Obrázek: Dvoukanálový bezdrátový reléový modul Tuya zobrazený spolu s maloobchodním balením a přiloženým návodem k obsluze.
3. Specifikace produktu
| Číslo modelu | JGTY02H |
| Pracovní svtage | AC / DC 7-32V |
| Spotřeba energie | <1W (klidový proud: 80mA) |
| Max. Proud | 10A na kanál |
| Max. Svtage | 250V |
| Bezdrátové připojení | Wi-Fi (IEEE 802.11 b/g/n), Bluetooth, 433MHz rádiová frekvence |
| Provozní teplota | -40 °C až 70 °C (-40 °F až 158 °F) |
| Provozní vlhkost | 40 % až 80 % RH |
| Rozměry produktu | Přibližně 5 x 2 x 1 palce |
| Typ montáže | Držák na zeď |
| Kontaktní materiál | Mosaz |
| Typ kontaktu | Normálně otevřený (NE) |
4. Konec produktuview
Seznamte se s komponenty a indikátory reléového modulu.

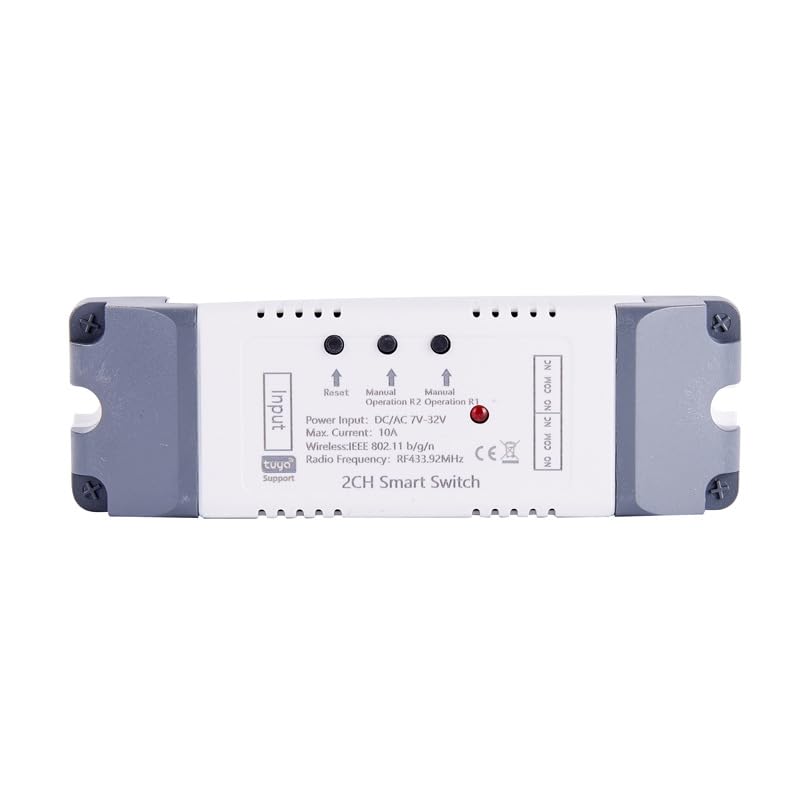

Obrázek: Nahoře view reléového modulu, zvýraznění vstupních a výstupních svorek, resetovací tlačítko, tlačítka ručního ovládání pro R1 a R2 a stavové indikátory.

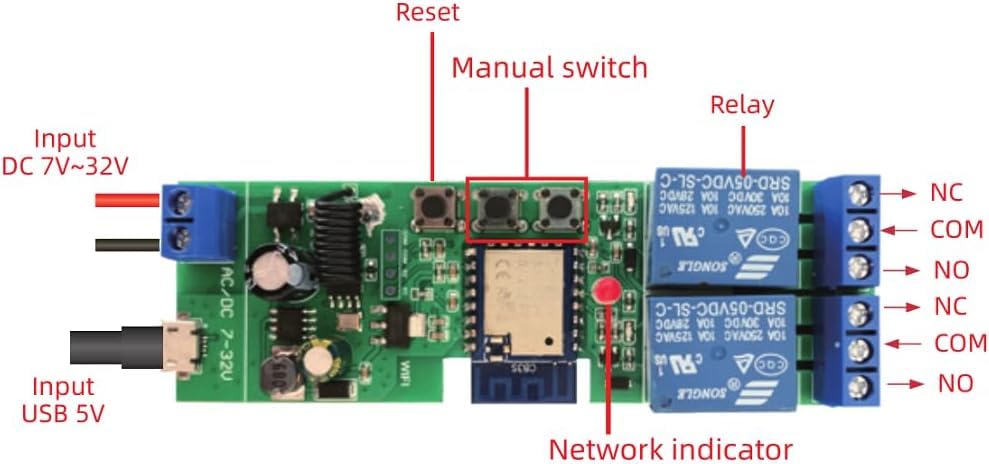

Obrázek: Podrobný view vnitřní desky plošných spojů, zobrazující resetovací tlačítko, ruční spínače, relé, indikátor sítě a vstupní svorky pro DC 7-32V a USB 5V.
- Vstupní terminály: Pro napájení (DC 7-32V nebo USB 5V).
- Resetovací tlačítko: Používá se pro párování a resetování zařízení.
- Ruční spínače (R1, R2): Umožňuje ruční ovládání každého reléového kanálu.
- Relé: Dvě nezávislá relé pro ovládání připojených zařízení.
- Indikátor sítě: LED kontrolka indikující stav sítě.
- Výstupní svorky (NC, COM, NO): Normálně sepnuté, společné a normálně rozpojené kontakty pro každé relé.
5. Nastavení a instalace
5.1 Pokyny pro zapojení
Před zahájením jakéhokoli zapojení se ujistěte, že je odpojeno napájení. Běžné konfigurace zapojení naleznete na níže uvedených schématech.
5.1.1 Obecné schéma zapojení (vstup DC/AC 7–32 V)

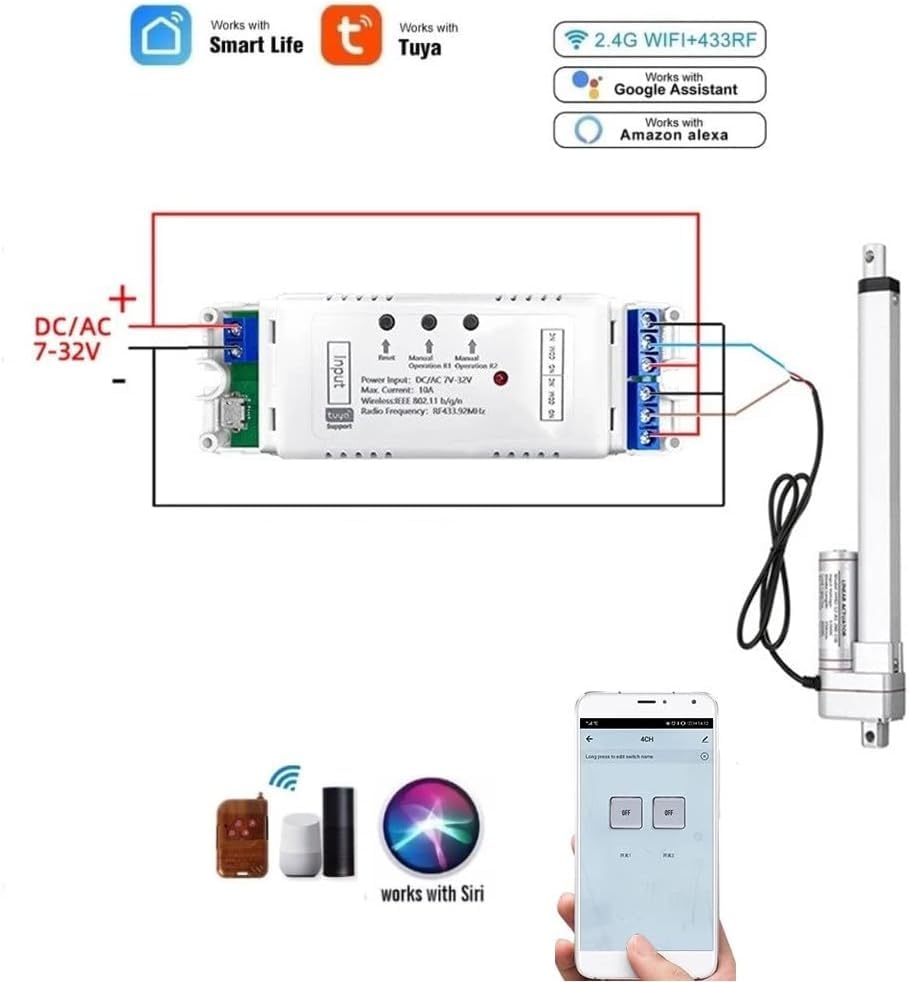

Obrázek: Toto schéma znázorňuje připojení reléového modulu ke zdroji napájení DC/AC 7–32 V a ovládání lineárního aktuátoru. Modul podporuje ovládání pomocí aplikace Smart Life/Tuya, 2.4G Wi-Fi, 433MHz RF a hlasové ovládání prostřednictvím Alexy a Google Assistant.
5.1.2 Automatizace stejnosměrného motoru
Pro automatizaci stejnosměrného motoru připojte motor k reléovým výstupům, jak je znázorněno. Režim blokování modulu lze použít pro směrové řízení.

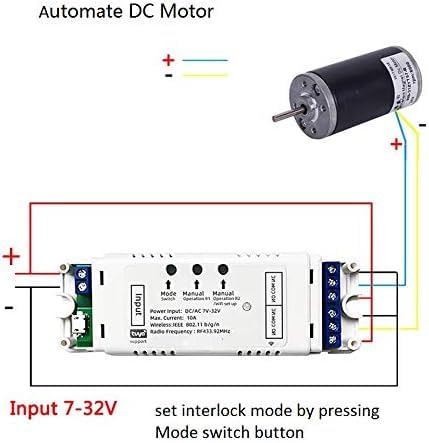

Obrázek: Schéma zapojení demonstrující, jak připojit stejnosměrný motor k reléovému modulu. Vstupní napětí modulu je 7–32 V. Režim blokování lze nakonfigurovat stisknutím přepínače režimů.
5.1.3 Zapojení 3vodičového střídavého motoru (např. žaluzie/clona)
Pro ovládání třívodičových střídavých motorů, jako jsou ty v elektrických žaluziích nebo záclonách, dodržujte tuto konfiguraci zapojení. Ujistěte se, že je v aplikaci Tuya Smart nastaven režim blokování.
Obrázek: Schéma zapojení pro připojení třívodičového střídavého motoru (jako je motor žaluzie) k reléovému modulu. Vstupní napájení je DC/AC 7-32V. Jsou vyznačeny nulový vodič, vodiče pro otevření žaluzie a vodiče pro zavření žaluzie. Režim blokování by měl být vybrán a nastaven v aplikaci Tuya Smart.
5.2 Párování aplikací (Smart Life/Tuya App)
- Stáhněte si aplikaci: Stáhněte si a nainstalujte aplikaci „Smart Life“ nebo „Tuya Smart“ z obchodu s aplikacemi ve vašem mobilním zařízení (k dispozici pro iOS a Android).
- Registrace/Přihlášení: Vytvořte si účet nebo se přihlaste ke svému stávajícímu účtu.
- Zapnutí: Připojte reléový modul k napájení (DC 7–32 V).
- Vstupte do režimu párování: Stiskněte a podržte tlačítko „Reset“ na modulu, dokud indikátor sítě nezačne rychle blikat. To znamená, že je v režimu párování.
- Přidat zařízení: Otevřete aplikaci Smart Life/Tuya. Aplikace by měla zařízení automaticky najít přes Bluetooth. Pokud ne, klepněte na ikonu „+“ v pravém horním rohu, poté vyberte „Přidat zařízení“ a zvolte „Automatické skenování“ nebo ručně vyberte „Přepnout (Wi-Fi)“.
- Připojení k Wi-Fi: Postupujte podle pokynů v aplikaci a připojte modul k síti Wi-Fi 2.4 GHz. Po zobrazení výzvy zadejte heslo k Wi-Fi.
- Přejmenování zařízení: Po úspěšném přidání můžete zařízení a každý jednotlivý kanál v aplikaci přejmenovat pro snazší identifikaci.
Poznámka: I když reléový modul po počátečním nastavení ztratí připojení k Wi-Fi, můžete jej stále ovládat přes Bluetooth pomocí telefonu v dosahu.
6. Provozní režimy
Dvoukanálový bezdrátový reléový modul Tuya podporuje různé provozní režimy konfigurovatelné prostřednictvím aplikace Smart Life/Tuya:
- Funkce momentálního (pomalého) posuvu:
Po aktivaci se relé na nastavenou dobu sepne (výchozí nastavení je 1 sekunda) a poté se automaticky vypne. To je ideální pro aplikace, jako jsou otvírače garážových vrat. Dobu posuvu lze v aplikaci nastavit od 1 sekundy do 1 hodiny.
Obrázek: Tento diagram znázorňuje, jak upravit dálkové ovládání pro použití s reléovým modulem v režimu pomalého pohybu, který se často používá pro krátkodobé akce, jako je otevírání garážových vrat.
- Režim západky (samouzamykání):
V tomto režimu každé relé funguje jako standardní vypínač. Stisknutím tlačítka (fyzického nebo v aplikaci) se přepíná stav relé (zapnuto nebo vypnuto). To umožňuje nezávislé ovládání dvou připojených zařízení.
- Režim propojení:
Tento režim zajišťuje, že v daném okamžiku může být aktivní pouze jedno relé. Když je jedno relé sepnuto, druhé se automaticky vypne. To je vhodné pro aplikace vyžadující směrové řízení, jako je například řízení motoru pro rolety nebo brány, čímž se zabrání současné aktivaci v opačných směrech.
6.1 Plánování a časovače
Aplikace umožňuje nastavit až 8 časových plánů pro automatické ovládání. Můžete si vytvořit jednorázové, opakující se nebo odpočítávací časovače pro zapnutí nebo vypnutí zařízení v určených časech. Tato funkce je užitečná pro automatizaci denních rutin nebo bezpečnostního osvětlení.
Obrázek: Obrazovka chytrého telefonu zobrazující rozhraní pro plánování v aplikaci Smart Life/Tuya, demonstrující, jak nastavit automatické ovládání zařízení, jako jsou garážová vrata. Obrázek také ukazuje dům se dvěma garážovými vraty, což naznačuje individuální ovládání.
7. Integrace chytré domácnosti (hlasové ovládání)
Dvoukanálový bezdrátový reléový modul Tuya je kompatibilní s Amazon Alexa a Google Home pro pohodlné hlasové ovládání.
7.1 Připojení k Amazon Alexě
- Otevřete aplikaci Amazon Alexa.
- Přejděte do sekce „Dovednosti a hry“ a vyhledejte „Smart Life“ nebo „Tuya Smart“.
- Aktivujte dovednost a propojte svůj účet Smart Life/Tuya pomocí přihlašovacích údajů aplikace.
- Vyhledávání zařízení: Alexa automaticky vyhledá váš připojený reléový modul. Pokud ne, řekněte „Alexa, vyhledej má zařízení“ nebo ručně spusťte vyhledávání v aplikaci Alexa.
- Nyní můžete ovládat svá zařízení pomocí hlasových příkazů, např. „Alexa, zapni světlo“ nebo „Alexa, zapni garážová vrata“.
7.2 Připojení k domovské stránce Google
- Otevřete aplikaci Google Home.
- Klepněte na ikonu „+“ a poté na „Nastavit zařízení“ > „Funguje s Googlem“.
- Hledat „Chytrý život“ nebo „Tuya Smart“.
- Propojte svůj účet Smart Life/Tuya pomocí přihlašovacích údajů do aplikace.
- Vaše zařízení budou synchronizována. Nyní je můžete ovládat hlasovými příkazy, např. „Hej Google, zhasni světlo v ložnici.“
8. Údržba
- Uchovávejte modul v suchém prostředí, mimo dosah vlhkosti a extrémních teplot.
- Nevystavujte modul přímému slunečnímu záření ani korozivním látkám.
- Vnější povrch čistěte měkkým, suchým hadříkem. Nepoužívejte agresivní chemikálie ani abrazivní čisticí prostředky.
- Pravidelně kontrolujte, zda jsou kabeláž bezpečně upevněna.
- Pro optimální výkon a zabezpečení se ujistěte, že je firmware aktualizován prostřednictvím aplikace Smart Life/Tuya.
9. Řešení problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Modul se nezapíná. | Nesprávný napájecí zdroj objtagnebo uvolněné spojení. | Ověřte, zda je napětí zdroje napájení v rozmezí AC/DC 7–32 V. Zkontrolujte všechna zapojení, zda jsou bezpečná. |
| Nelze spárovat s aplikací Smart Life/Tuya. | Modul není v režimu párování; nesprávné heslo Wi-Fi; síť Wi-Fi 5 GHz; slabý signál Wi-Fi. | Ujistěte se, že indikátor sítě rychle bliká. Ověřte, zda je vaše Wi-Fi síť 2.4 GHz. Opatrně znovu zadejte heslo Wi-Fi. Přesuňte modul blíže k Wi-Fi routeru. Zkuste modul resetovat a znovu jej spárovat. |
| Hlasové ovládání nefunguje. | Dovednost není povolena; účet není propojen; zařízení nebylo nalezeno aplikací Alexa/Google Home. | Ujistěte se, že máte povolenou dovednost „Smart Life“ nebo „Tuya Smart“ a že je váš účet propojen v aplikaci Alexa/Google Home. Požádejte Alexu/Google o opětovné nalezení zařízení. Zkontrolujte názvy zařízení, zda jsou srozumitelné. |
| Relé nereaguje na příkazy aplikace. | Žádné připojení k Wi-Fi; problém s aplikací; porucha modulu. | Zkontrolujte připojení k Wi-Fi. Restartujte aplikaci. Vypněte a znovu zapněte reléový modul. Pokud ovládání přes Bluetooth funguje, problém může být ve Wi-Fi. |
10. Záruka a podpora
Tento produkt vyrábí společnost QIANYI. Informace o záruce a technickou podporu naleznete v dokumentaci dodané s vaším nákupem nebo se obraťte na svého prodejce. Elektronické výrobky se obvykle dodávají se standardní zárukou výrobce na vady materiálu a zpracování po dobu jednoho roku od data nákupu.
Pro další pomoc se prosím obraťte na sekci nápovědy aplikace Smart Life/Tuya nebo navštivte oficiální webové stránky Tuya Smart. webweb s nejčastějšími dotazy a zdroji podpory.
