1. Úvod
This manual provides detailed instructions for the safe and efficient operation of your Weytoll 4-in-1 MIG/MMA/MAG/TIG 160A Welding Machine. Please read this manual thoroughly before using the equipment to ensure proper setup, operation, and maintenance. Keep this manual for future reference.
2. Bezpečnostní pokyny
VAROVÁNÍ: Svařování může být nebezpečné. Vždy dodržujte bezpečnostní opatření, abyste předešli zranění nebo smrti.
- Ochrana očí: Vždy používejte svářečskou kuklu s vhodnými zorníky, abyste si chránili oči před paprsky oblouku.
- Ochrana těla: Noste nehořlavý oděv, rukavice a bezpečnostní obuv, abyste se chránili před jiskrami, teplem a úrazem elektrickým proudem.
- Větrání: Zajistěte dostatečné větrání, aby se odstranily svářečské výpary a plyny, které mohou být nebezpečné pro vaše zdraví.
- Požární prevence: Mějte po ruce hasicí přístroj. Odstraňte všechny hořlavé materiály z prostoru svařování.
- Elektrická bezpečnost: Ensure the welding machine is properly grounded. Do not operate in wet conditions. Inspect cables for damage before each use.
- Plynové lahve: If using shielding gas, secure cylinders properly and handle them with care.
- Děti a přihlížející: Udržujte děti a nepovolané osoby v dostatečné vzdálenosti od svařovacího prostoru.
3. Obsah balení
Upon unpacking, verify that all items listed below are present and undamaged. If any items are missing or damaged, contact your supplier immediately.

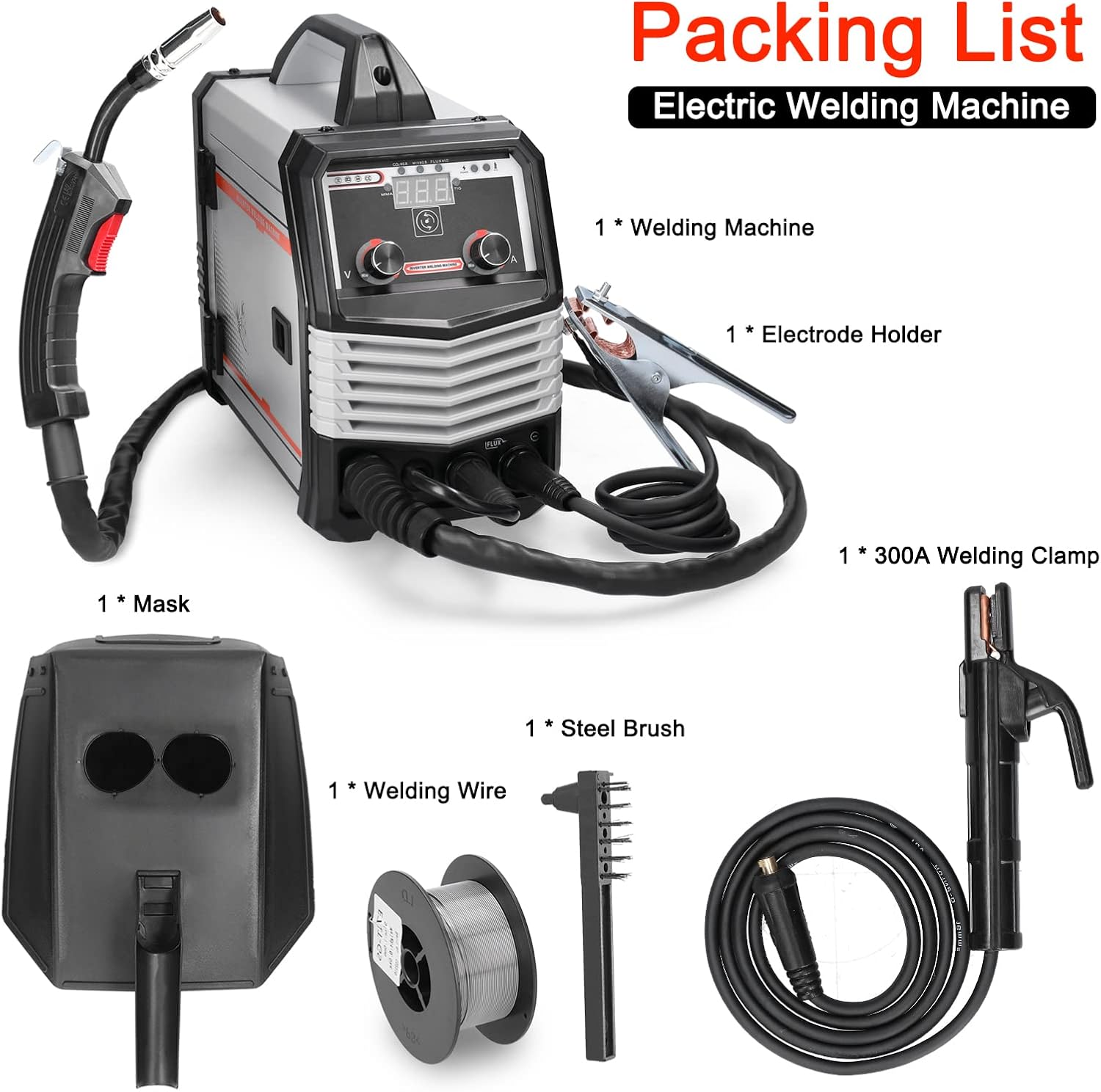

Figure 3.1: Included accessories with the welding machine.
- 1 x Weytoll Welding Machine
- 1 x Držák elektrod
- 1 x 300A svařovací kleštěamp (Pozemní Clamp)
- 1 x role svařovacího drátu
- 1 x svářečská maska
- 1 x ocelový kartáč
- 1 x Uživatelská příručka (tato příručka)
4. Vlastnosti produktu
The Weytoll 4-in-1 Welding Machine is designed for versatility and performance, offering multiple welding processes in a compact unit.
Obrázek 4.1: Přesview of the welding machine's key features.
- Multifunctional Welding: Supports MIG (Gas & Gasless), MMA (Stick), MAG, and TIG welding processes.
- Digitální displej: Large digital screen for clear display of welding current/voltage and convenient operation.
- Nastavitelné parametry: Welding voltage and wire feed speed are adjustable to match material thickness.
- Vícenásobná ochrana: Equipped with over-temperature, over-current, and over-voltage protection for enhanced safety and reliability.
- Technologie IGBT: Utilizes IGBT high-frequency inverter technology for stable electric arc, minimal splashing, and strong welding ability.
- Efektivní chlazení: Features multiple exhaust holes and a built-in high-efficiency cooling fan to dissipate heat and extend machine lifespan.
5. Nastavení
5.1 Připojení napájení
- Ensure the power switch on the machine is in the "OFF" position.
- Connect the power cable to a suitable 220V power outlet. The machine requires a stable power supply.
5.2 Pozemní třídaamp Spojení
- Připojte zem třamp cable to the appropriate terminal on the front panel of the welding machine.
- Připojte zem třamp bezpečně k obrobku nebo svařovacímu stolu a zajišťují dobrý elektrický kontakt.
5.3 Welding Wire Installation (MIG/MAG)

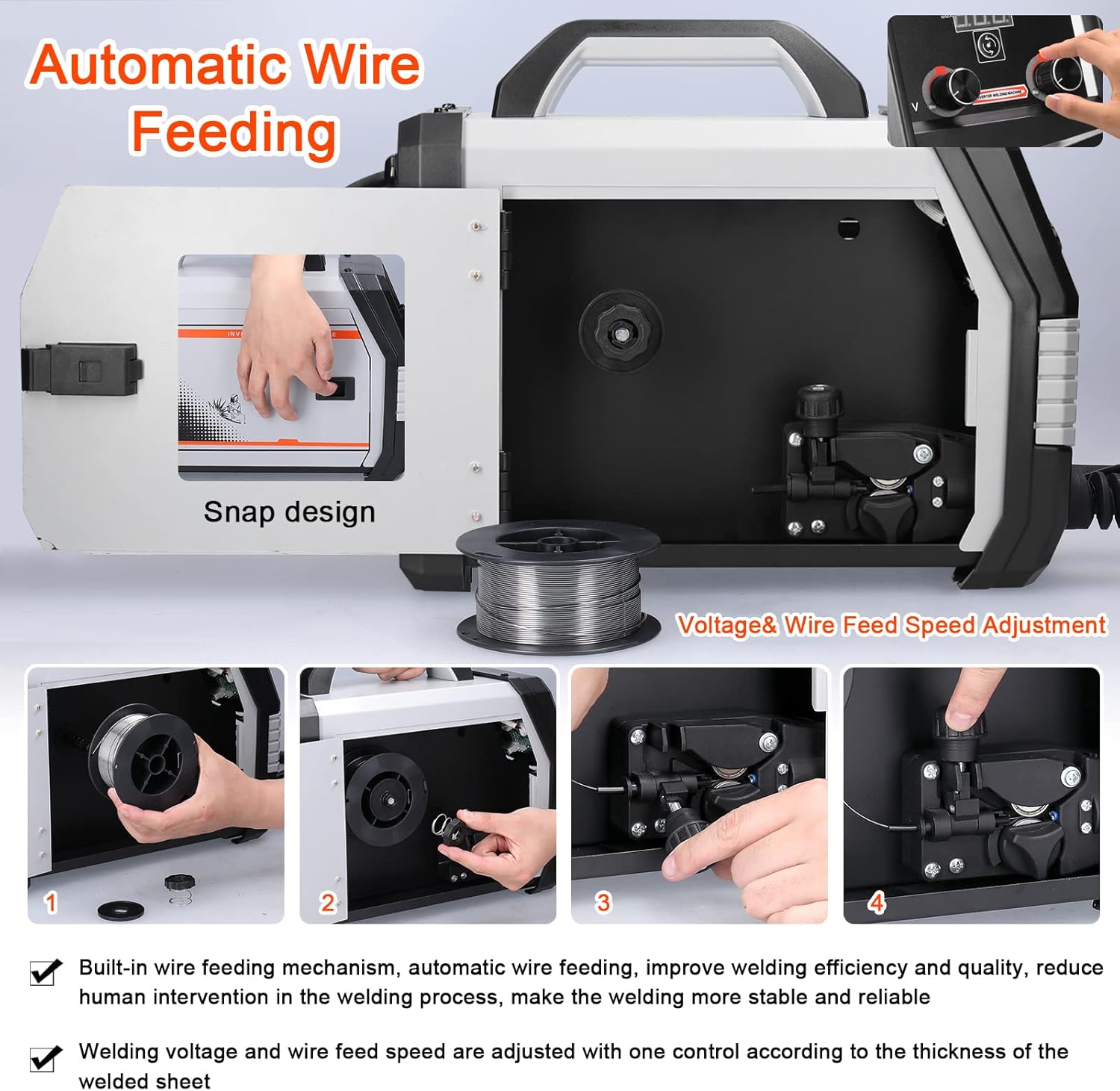

Figure 5.1: Automatic wire feeding mechanism and installation steps.
- Open the side cover of the machine to access the wire feeder compartment.
- Place the welding wire spool onto the spindle, ensuring it rotates freely.
- Thread the welding wire through the wire feeder mechanism, ensuring it passes through the drive rollers and into the liner.
- Upravte napětí hnacích válečků, abyste zabránili prokluzování nebo stlačení drátu.
- Zavřete boční kryt.
5.4 Gas Connection (MIG/MAG with Gas)
- Connect the gas hose from your shielding gas cylinder (e.g., CO2 for MIG solid wire) to the gas input port on the rear of the welding machine.
- Ujistěte se, že všechna spojení jsou těsná, aby nedošlo k úniku plynu.
- Open the gas cylinder valve and adjust the flow rate using a regulator.
6. Návod k obsluze
6.1 Zapnutí a výběr režimu
Figure 6.1: Front and rear panel controls.
- Turn the power switch to the "ON" position. The digital display will illuminate.
- Use the mode selection button (often labeled "MMA-TIG one piece switching" or similar) to choose your desired welding process: MIG, MMA, MAG, or TIG.
6.2 Nastavení parametrů

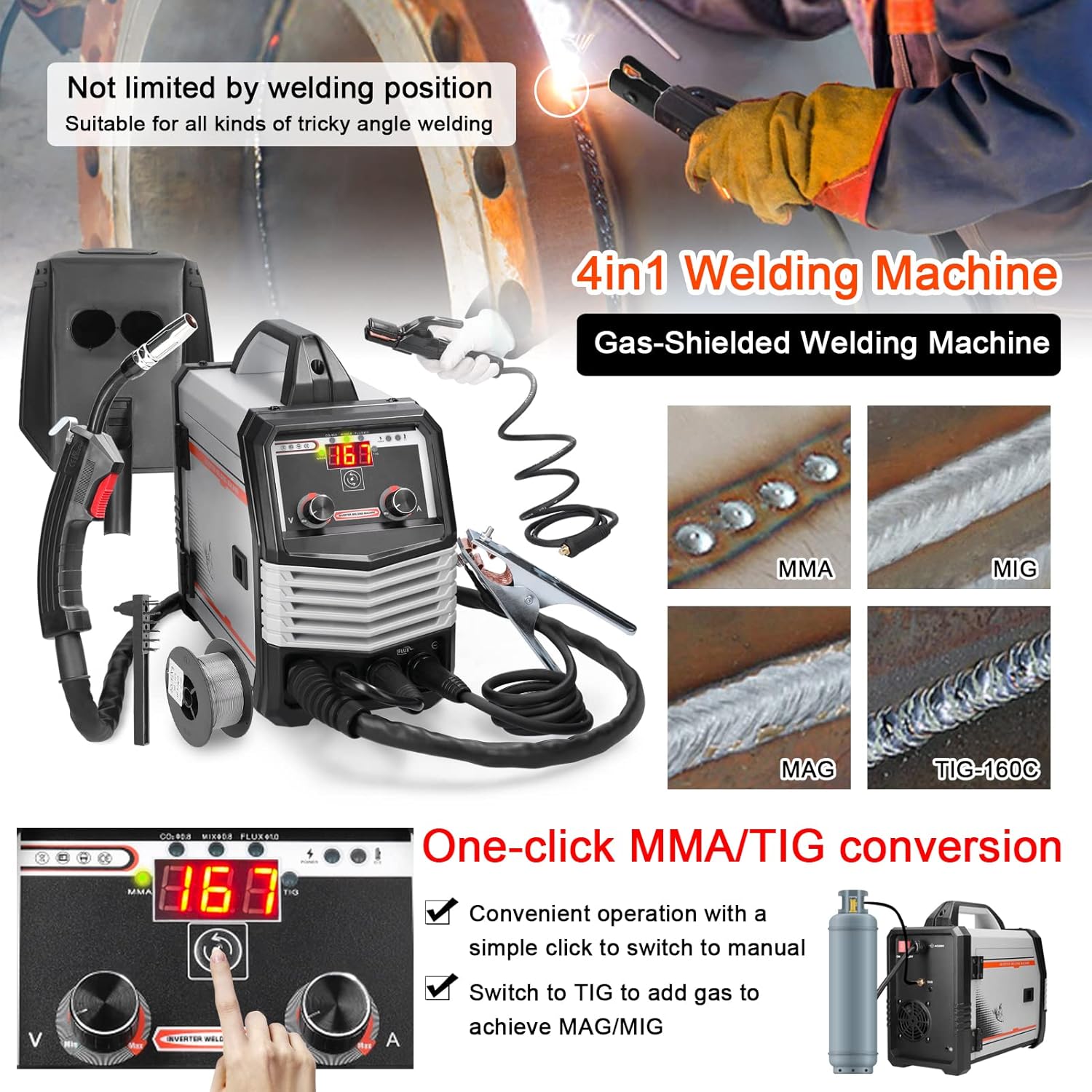

Figure 6.2: One-click mode conversion and weld examples.
- Aktuální/Voltage: Use the control knobs on the front panel to adjust the welding current (A) and voltage (V) according to the material thickness and welding process. The digital display will show the current settings.
- Wire Feed Speed (MIG/MAG): Adjust the wire feed speed knob. This is often linked to voltage for optimal MIG/MAG performance.
6.3 Specifika svařovacího procesu

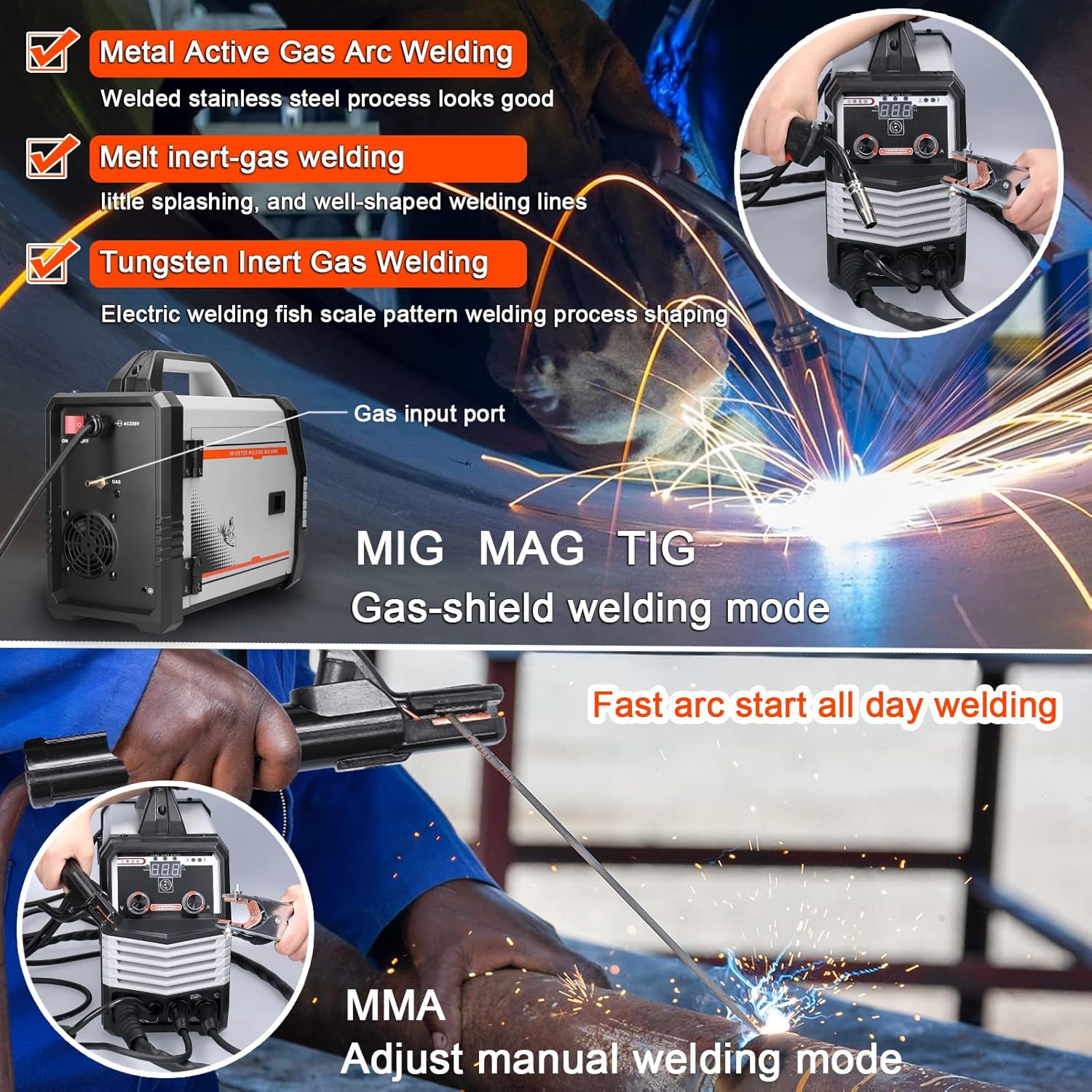

Figure 6.3: MIG/MAG/TIG and MMA welding in action.
6.3.1 MIG/MAG Welding (Gas-Shielded)
- Ensure gas cylinder is connected and gas flow is set.
- Use solid wire (e.g., 0.8mm for CO2 gas).
- Press the trigger on the MIG torch to initiate the arc and wire feed.
6.3.2 Gasless MIG Welding (Flux-Cored)
- No shielding gas required. Use flux-cored wire (e.g., 0.8mm - 1.0mm).
- Ensure polarity is set correctly for flux-cored wire (refer to wire manufacturer's instructions).
- Press the trigger on the MIG torch to initiate the arc and wire feed.
6.3.3 MMA (obalené) svařování
- Připojte kabel držáku elektrody ke kladnému (+) pólu a uzemňovacímu konektoru.amp to the negative (-) terminal (or vice-versa, depending on electrode type).
- Vložte elektrodu do držáku.
- Strike the arc by lightly touching and quickly lifting the electrode from the workpiece.
- Recommended electrode thickness: 1.6mm - 3.2mm.
6.3.4 Svařování TIG
- Connect the TIG torch (not included in standard package) and gas supply (Argon).
- Ensure the tungsten electrode is properly ground.
- Initiate the arc (lift arc or high-frequency start, depending on machine features).
6.4 Welding Current Setting Reference
Refer to the table below for recommended welding current and voltage settings based on electrode diameter for MMA welding.
Figure 6.4: Reference table for welding current settings.
| Elektroda pr. (mm) | Doporučený svařovací proud (A) | Doporučené svařování objtage (V) |
|---|---|---|
| 1.0 | 20~60 | 20.8~22.4 |
| 1.6 | 44~84 | 21.76~23.36 |
| 2.0 | 60~100 | 22.4~24.0 |
| 2.5 | 80~120 | 23.2~24.8 |
| 3.2 | 108~148 | 23.32~24.92 |
| 4.0 | 140~180 | 24.6~27.2 |
| 5.0 | 180~220 | 27.2~28.8 |
7. Údržba
Pravidelná údržba zajistí dlouhou životnost a bezpečný provoz vašeho svářecího stroje.
- Čištění: Regularly clean the machine's exterior with a dry cloth. Use compressed air to blow out dust from inside the machine, especially the cooling vents, at least once a month or more frequently in dusty environments. Ensure the machine is unplugged before cleaning.
- Kontrola kabelů: Inspect all welding cables, power cords, and gas hoses for cuts, abrasions, or loose connections before each use. Replace damaged components immediately.
- Podavač drátu: Clean the wire feeder rollers and guide tubes regularly to prevent wire feeding issues. Check for wear on the drive rollers.
- Držák hořáku/elektrody: Clean the MIG torch nozzle and contact tip. Replace worn contact tips. Ensure the MMA electrode holder jaws are clean and grip electrodes securely.
- Skladování: Pokud svářečku nepoužíváte, skladujte ji v čistém a suchém prostředí.
8. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se můžete setkat. V případě problémů, které zde nejsou uvedeny, kontaktujte zákaznickou podporu.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Stroj se nezapne | No power supply; Power switch off; Faulty power cable/plug | Check power outlet; Ensure switch is ON; Inspect and replace cable if damaged. |
| No welding arc (MMA) | Poor ground connection; Incorrect current setting; Wet electrode; Faulty electrode holder | Ensure good ground contact; Adjust current; Use dry electrodes; Check electrode holder. |
| Wire not feeding (MIG/MAG) | Wire spool tangled; Drive rollers loose/worn; Contact tip clogged; Liner blocked | Untangle wire; Adjust/replace rollers; Clean/replace contact tip; Clean/replace liner. |
| Špatná kvalita svaru | Incorrect settings (current/voltage/wire speed); Improper technique; Contaminated workpiece; Insufficient gas flow (MIG/MAG) | Adjust settings; Practice technique; Clean workpiece; Check gas supply and flow rate. |
| Aktivována ochrana proti přehřátí | Exceeded duty cycle; Insufficient ventilation; Blocked cooling vents | Allow machine to cool down; Ensure proper ventilation; Clean cooling vents. |
9. Specifikace
Technical specifications for the Weytoll 4-in-1 Welding Machine.
| Parametr | Hodnota |
|---|---|
| Model | Schweißgerät 4in1 |
| Vstupní objemtage | 220V |
| Výstupní proud (A) | 20A-300A |
| Výkon (kVA) | 7.4 |
| Frekvence (HZ) | 50/60 |
| Výstupní objemtage (V) | 16.5-24 |
| Jmenovitý pracovní cyklus (%) | 60 |
| Účiník | 0.85 |
| Účinnost (%) | 85 |
| Wire Feeding Style | Vnitřní |
| Wire Feed Speed (m/min) | 3.6-12 |
| Post-Flux Time (S) | 0.5±1 |
| Stupeň izolace | F |
| Housing Protection Index | IP21 |
| Max Wire Spool Size | Φ200 |
| Okolní teplota | -10 ℃ až 40 ℃ |
| Nadmořská výška | ≤ 1000 metrů |
| Relative Humidity (40°C) | ≤ 50 % |
| Relative Humidity (20°C) | ≤ 90 % |
| Rozměry položky | 375 x 245 x 160 mm |
| Hmotnost položky | 6740 g |
| Rozměry balení | 470 x 225 x 400 mm |
| Hmotnost balení | 7000 g |
10. Záruka a podpora
Informace o záruce nebo technickou podporu naleznete v dokumentaci dodané s vaším nákupem nebo se obraťte přímo na prodejce/výrobce. Uschovejte si doklad o koupi pro případné reklamace.
Manufacturer: Weytoll
