1. Úvod
Děkujeme, že jste si vybrali nástěnný ventilátor PELONIS 16 palců. Tato příručka obsahuje důležité informace týkající se bezpečného provozu, instalace, údržby a řešení problémů s vaším ventilátorem. Před použitím si prosím pečlivě přečtěte tuto příručku a uschovejte si ji pro budoucí použití.
2. Důležité bezpečnostní pokyny
Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění, dodržujte následující bezpečnostní opatření:
- Před čištěním nebo jakoukoli údržbou vždy odpojte ventilátor ze zásuvky.
- Neprovozujte ventilátor s poškozeným kabelem nebo zástrčkou. Pokud je kabel nebo zástrčka poškozená, obraťte se na kvalifikovaný servisní personál.
- Neveďte napájecí kabel pod koberec. Nezakrývejte kabel kluznými koberci, běhouny nebo podobnými kryty. Kabel umístěte mimo dopravní oblasti, kde se o něj nezakopne.
- Zabraňte kontaktu s pohyblivými částmi. Během provozu držte prsty, vlasy a oděv v dostatečné vzdálenosti od lopatek ventilátoru.
- Nepoužívejte ventilátor ve vlhkém nebo damp místech, jako jsou koupelny nebo prádelny.
- Tento ventilátor je určen pouze pro použití v interiéru. Nepoužívejte venku.
- Ujistěte se, že je ventilátor bezpečně připevněn k nástěnnému sloupku nebo vhodnému kotevnímu bodu, který je schopen unést jeho hmotnost.
- Nevkládejte žádné předměty do otvorů mřížky ventilátoru.
3. Konec produktuview a Komponenty
16palcový nástěnný ventilátor PELONIS je navržen tak, aby poskytoval efektivní cirkulaci vzduchu s nastavitelným nastavením. Mezi klíčové vlastnosti patří tři rychlostní stupně, oscilace 80° a nastavitelný náklon 32°.
Obrázek 3.1: Konecview 16palcového nástěnného ventilátoru PELONIS.
Obrázek 3.2: Ilustrace možnosti oscilace ventilátoru o 80° a ručního nastavení náklonu o 32°.
Ventilátor je vybaven 100% měděným motorem pro silný proud vzduchu a pracuje s nízkou hladinou hluku přibližně 50 dB.
Obrázek 3.3: Ventilátor je vybaven extra dlouhým napájecím kabelem o délce 71 palců pro flexibilní instalaci.
4. Nastavení a instalace
Tento ventilátor je určen k montáži na zeď. Správná instalace je zásadní pro bezpečnost a výkon.
- Vyberte umístění: Vyberte si pevné místo na zdi, nejlépe na sloupku, který bezpečně unese hmotnost ventilátoru. Zajistěte dostatečný prostor kolem ventilátoru pro oscilaci a proudění vzduchu.
- Označte vrtné body: Přidržte montážní konzolu u zdi v požadované výšce a označte si místa pro vrtání.
- Vrtací otvory: Vyvrtejte pilotní otvory na vyznačených místech. Pokud montujete do sádrokartonu bez sloupku, použijte vhodné hmoždinky (nejsou součástí balení).
- Bezpečný držák: Připevněte montážní držák ke zdi pomocí šroubů (nejsou součástí balení) vhodných pro typ vaší zdi. Ujistěte se, že je držák pevně upevněn.
- Montáž ventilátoru: Opatrně zarovnejte zadní kryt ventilátoru s montážním držákem a zasuňte jej na místo, dokud bezpečně nezapadne.
- Připojte napájení: Zapojte napájecí kabel ventilátoru do standardní elektrické zásuvky.

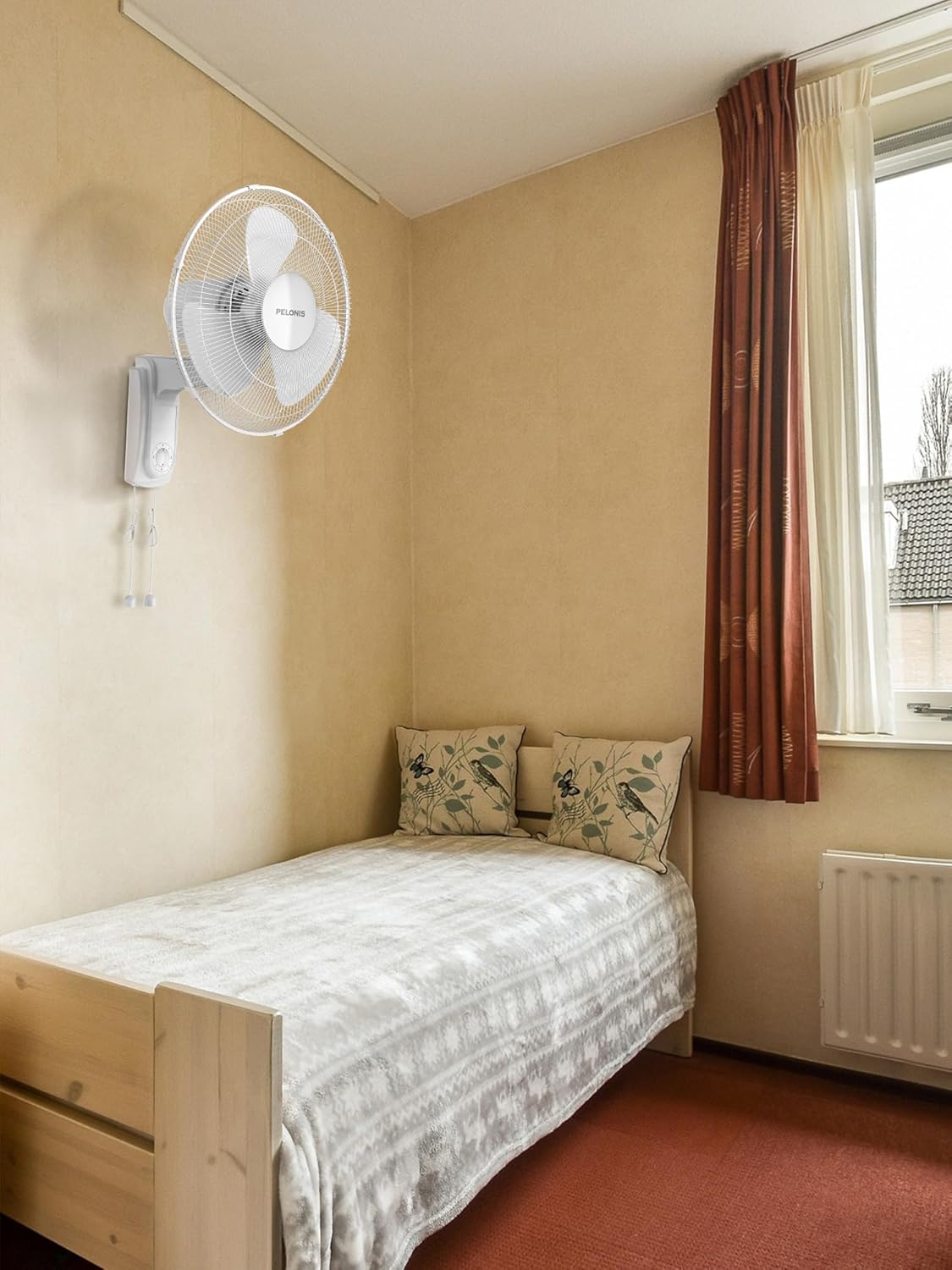

Obrázek 4.1: Příkladamplevý díl nástěnného ventilátoru PELONIS instalovaného v místnosti.
5. Návod k obsluze
Nástěnný ventilátor PELONIS se ovládá pomocí dvou tažných šňůrek umístěných ve spodní části ventilátorové jednotky.
Obrázek 5.1: Ventilátor nabízí tři nastavitelné úrovně rychlosti.
- Ovládání rychlosti: Jednou šňůrkou se ovládá rychlost ventilátoru. Opakovaným zatahováním za šňůru můžete přepínat mezi nastaveními rychlosti: Vypnuto → Nízká → Střední → Vysoká → Vypnuto.
- Ovládání oscilace: Druhá šňůrka ovládá funkci oscilace. Jedním zatažením za šňůrku aktivujete horizontální oscilaci o 80°. Dalším zatažením oscilaci zastavíte.
- Nastavitelný sklon: Hlavu ventilátoru lze ručně naklonit nahoru nebo dolů až o 32° pro nasměrování proudění vzduchu dle potřeby. Jemně nastavte hlavu ventilátoru do požadovaného úhlu.
6. Údržba a čištění
Pravidelné čištění a údržba pomohou prodloužit životnost vašeho ventilátoru a zajistit optimální výkon.
- Vždy odpojte ventilátor ze zásuvky ze zásuvky před čištěním.
- Čištění exteriéru: Použijte měkký, damp hadříkem otírejte vnější povrchy ventilátoru. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla, protože by mohly poškodit povrchovou úpravu.
- Čištění mřížky: Přední mřížku lze sejmout pro čištění lopatek ventilátoru. Pro bezpečné odstranění a opětovné nasazení se řiďte montážním návodem. K odstranění prachu z lopatek použijte měkký hadřík nebo vysavač s kartáčovým nástavcem.
- Skladování: Pokud budete ventilátor skladovat delší dobu, zakryjte jej, abyste jej ochránili před prachem, a uložte jej na chladném a suchém místě.
7. Řešení problémů
Pokud narazíte na problémy s ventilátorem, podívejte se do následující tabulky, kde najdete běžné problémy a jejich řešení.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ventilátor se nezapne | Žádné napájení Napájecí kabel není zcela zapojený Spínač ventilátoru je vypnutý | Zkontrolujte zásuvku a jistič Ujistěte se, že je napájecí kabel bezpečně zapojený Zatáhněte za lanko regulace otáček, abyste zapnuli ventilátor |
| Slabé proudění vzduchu | Lopatky ventilátoru jsou znečištěné Ventilátor je nastaven na nízkou rychlost | Vyčistěte lopatky ventilátoru a mřížku Zvyšte otáčky ventilátoru pomocí tažné šňůry |
| Ventilátor je hlučný | Volné části Lopatky ventilátoru jsou znečištěné Ventilátor není bezpečně namontován | Zkontrolujte a dotáhněte všechny uvolněné šrouby Vyčistěte lopatky ventilátoru a mřížku Ujistěte se, že je ventilátor bezpečně připevněn k nástěnnému držáku |
| Oscilace nefunguje | Funkce oscilace je vypnutá | Zatáhněte za ovládací lanko oscilace pro aktivaci funkce |
8. Specifikace
Podrobné technické specifikace pro 16palcový nástěnný ventilátor PELONIS, model PFW40HA2AW.
- Značka: PELONIS
- Název modelu: PFW40HA2AW
- Velikost: 16 palců
- Barva: Bílý
- Zdroj napájení: AC
- Počet úrovní výkonu: 3
- Kmitání: 80 ° vodorovně
- Nastavení sklonu: 32 ° manuální
- Hladina hluku: 50 decibelů
- Rozměry produktu (H x Š x V): 13 cm x 17.8 cm x 21.3 cm
- Hmotnost položky: 15.2 liber (6.91 kilogramů)
- Způsob ovládání: Vytáhněte kabel
- Zahrnuté komponenty: Cord
- Vnitřní/venkovní použití: Krytý
- UPC: 810049711313

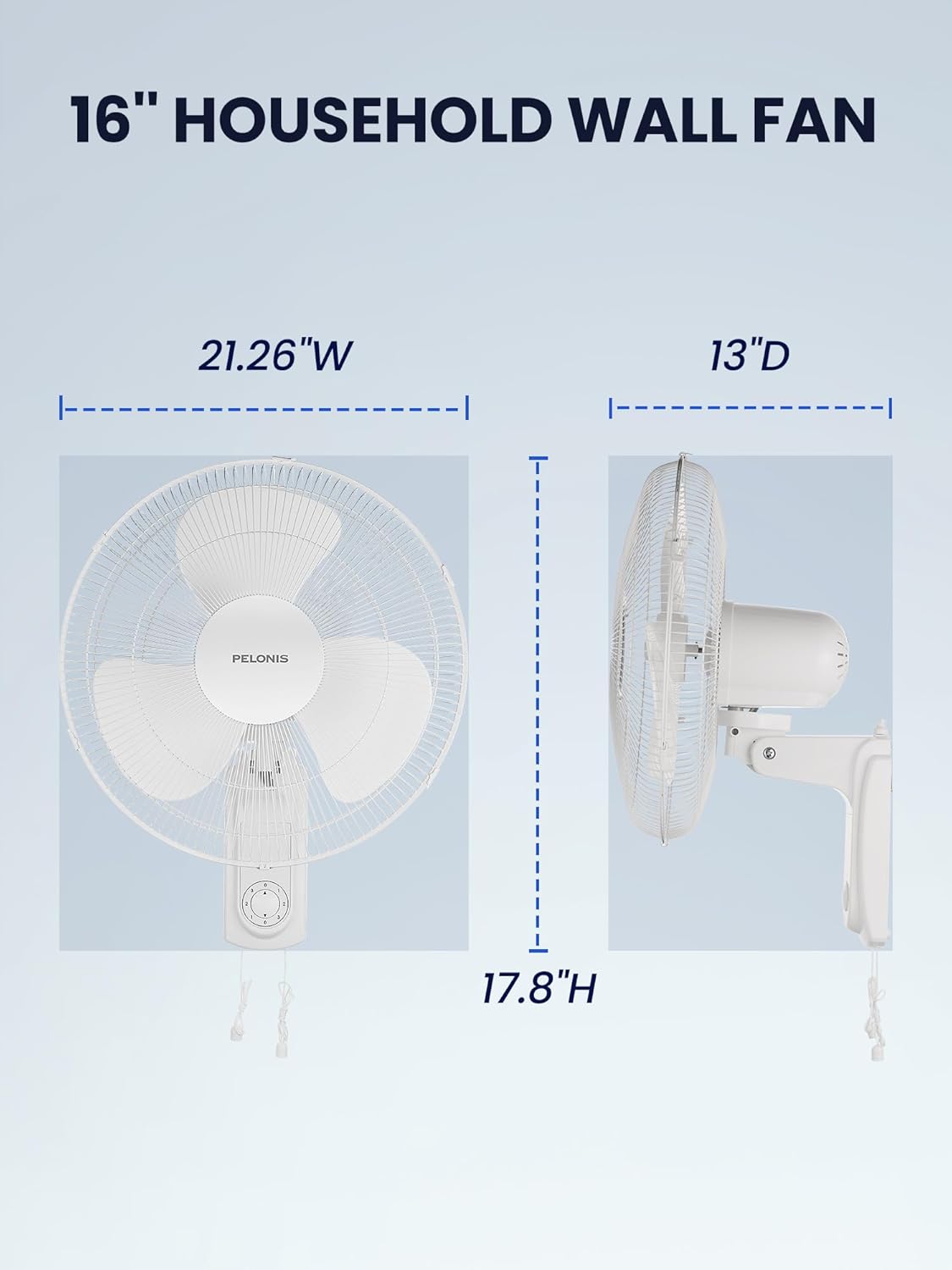

Obrázek 8.1: Rozměry nástěnného ventilátoru PELONIS 16 palců.
9. Záruka a podpora
Výrobky PELONIS jsou vyráběny podle vysoce kvalitních standardů. Informace o záruce, podpoře produktů nebo dotazy ohledně náhradních dílů naleznete v záruční kartě, která byla přiložena k nákupu, nebo navštivte oficiální web PELONIS. webwebu. Při kontaktování podpory mějte prosím k dispozici číslo modelu (PFW40HA2AW) a datum zakoupení.
