1. Úvod
This manual provides detailed instructions for the installation, operation, and maintenance of your Craftmade Rugged 52-inch Indoor/Outdoor Ceiling Fan, Model RGD52FBSB6. Designed for both indoor and covered outdoor use, this fan features a heavy-duty 3-speed reversible motor, an integrated dimmable LED light, and multiple control options including a remote, wall control, and Smart by Bond WiFi connectivity for smart home integration.
Please read this manual thoroughly before beginning installation or operation to ensure safe and efficient use of your ceiling fan.
2. Bezpečnostní informace
VAROVÁNÍ: Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění osob, vždy dodržujte tato základní bezpečnostní opatření:
- Read all instructions carefully before installing the fan.
- Ensure the installation site is suitable for a ceiling fan and can support the fan's weight (approximately 19.2 pounds).
- Veškeré zapojení musí být v souladu s národními a místními elektrotechnickými předpisy. Pokud nejste s elektroinstalací obeznámeni, poraďte se s kvalifikovaným elektrikářem.
- Before installation or servicing, disconnect power by turning off the circuit breaker at the main fuse box.
- Neprovozujte ventilátor s poškozenou kabeláží nebo pokud je ventilátor viditelně poškozen.
- Vyvarujte se umístění předmětů do dráhy lopatek ventilátoru.
- Tento fanoušek je damp rated for indoor or covered outdoor use. Do not expose to direct water spray.
- Use only Craftmade replacement parts.
3. Obsah balení
Carefully unpack all components and ensure you have received all items listed below. If any parts are missing or damaged, contact Craftmade customer support.
- Sestava motoru ventilátoru
- Fan Blades (52-inch)
- Sada hardwaru (šrouby, podložky, matice atd.)
- Průvodce instalací
- Remote Control (WIDC Handheld Control)
- Integrated Dimmable Caged Light Kit
- LED Bulbs (2 x 4W)

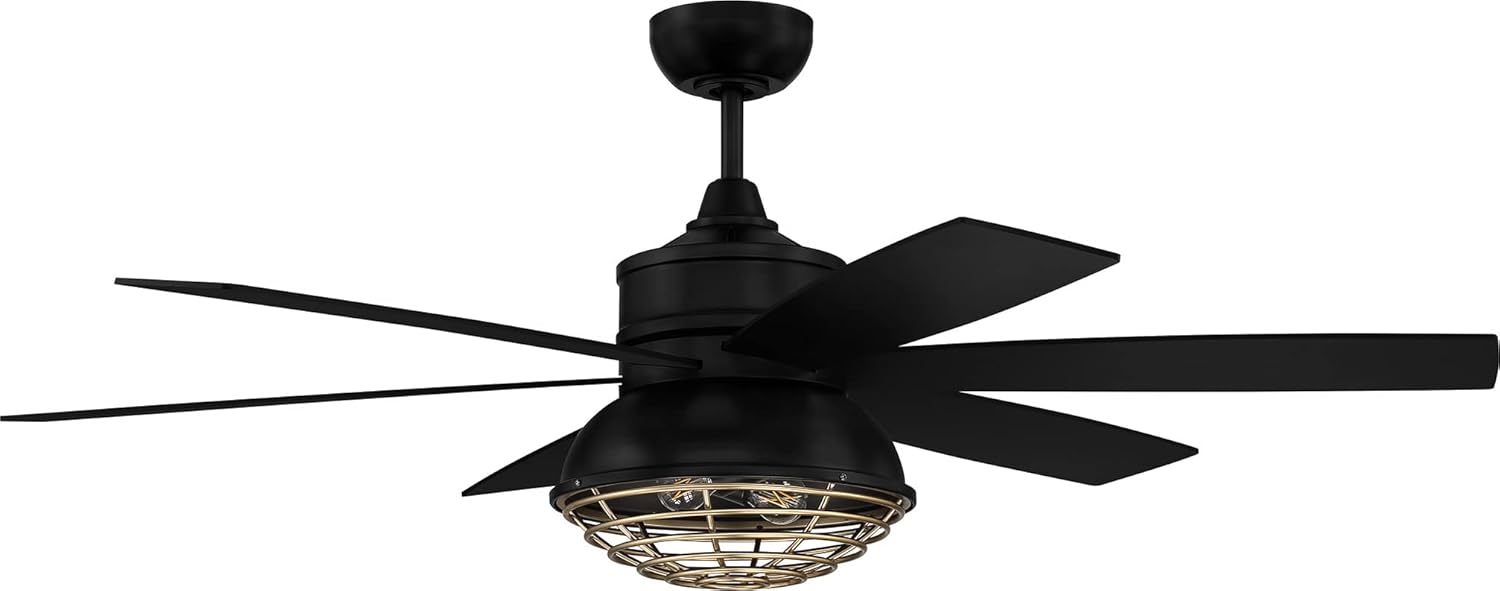

Obrázek 1: Craftmade Rugged 52-inch Ceiling Fan. This image displays the complete fan assembly with five blades, a flat black finish on the motor housing and downrod, and a satin brass caged light kit at the bottom. The overall design is transitional and suitable for various room types.
4. Instalace
Installation of the Craftmade Rugged ceiling fan requires basic electrical and mechanical skills. If you are unsure about any part of the installation process, it is recommended to consult a qualified electrician or professional installer.
- Odpojení napájení: Before starting, ensure the power supply to the installation location is turned off at the circuit breaker.
- Instalace montážního držáku: Securely attach the mounting bracket to a ceiling joist or an outlet box approved for fan support.
- Zapojení: Connect the fan's electrical wires to the household wiring according to the provided wiring diagram in the separate Installation Guide. Ensure all connections are secure and properly insulated.
- Sestava ventilátoru: Attach the fan motor assembly to the mounting bracket. Install the fan blades onto the motor housing.
- Instalace světelné sady: Connect and install the integrated dimmable caged light kit, including the two 4W LED bulbs.
- Závěrečné kontroly: Zkontrolujte dvakrát všechna připojení a ujistěte se, že je ventilátor bezpečně namontován.
- Obnovení napájení: Obnovte napájení na jističi.
Refer to the dedicated "Installation Guide" included in your package for detailed, step-by-step instructions and diagrams specific to your fan model.
5. Provoz
5.1. Remote Control (WIDC Handheld Control)
Your Craftmade Rugged fan comes with a WIDC handheld remote control for convenient operation.
- Ventilátor ZAP/VYP: Stisknutím tlačítka ventilátoru jej zapnete nebo vypnete.
- Rychlost ventilátoru: Use the speed buttons (typically 1, 2, 3 or low, medium, high) to adjust the fan's rotation speed.
- Světlo ZAP/VYP: Press the light button to turn the integrated LED light on or off.
- Stmívání světla: Hold down the light button to cycle through brightness levels. Release at the desired brightness.
- Reverzní funkce: A button on the remote or fan housing typically controls the reversible motor for seasonal use (downflow for cooling, upflow for heat distribution).
5.2. Nástěnné ovládání
The fan also supports operation via a compatible wall control (sold separately or included depending on specific package). Refer to the wall control's instructions for its specific functions.
6. Chytré funkce a konektivita
The Craftmade Rugged fan is Smart by Bond WiFi enabled, allowing for advanced control and integration with smart home systems.
- Bond Home App: Download the Bond Home app on your smartphone or tablet.
- Párování: Follow the in-app instructions to pair your fan with the Bond Home app and connect it to your home WiFi network.
- Hlasová aktivace: Once connected to Bond Home, you can link your fan to voice assistants like Amazon Alexa or other compatible smart home devices for voice control.
- Pokročilé funkce: Utilize the app for features such as:
- Breeze Mode (simulates natural breeze)
- Plánování a časovače
- Customizable Fan Speeds and Light Brightness
- Vzdálený přístup
For detailed instructions on setting up Smart by Bond and integrating with specific smart home devices, refer to the Bond Home app's help section or their official webmísto.
7. Údržba
Pravidelná údržba zajistí dlouhou životnost a optimální výkon vašeho stropního ventilátoru.
- Čištění:
- Před čištěním vždy vypněte napájení.
- Otřete lopatky ventilátoru a kryt motoru měkkým hadříkemamp tkanina. Nepoužívejte abrazivní čisticí prostředky nebo rozpouštědla.
- For the light kit, ensure it is cool before cleaning.
- Péče o čepel: Pravidelně kontrolujte, zda jsou všechny šrouby nožů utažené. Uvolněné nože mohou způsobovat chvění a hluk.
- Výměna žárovky: The integrated light uses 4W LED bulbs. When replacement is necessary, ensure the power is off and use bulbs of the same type and wattage.
- Roční kontrola: Annually inspect all connections and mounting hardware for tightness.
8. Řešení problémů
If you experience issues with your Craftmade Rugged ceiling fan, refer to the following common troubleshooting steps:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ventilátor se nespustí | Žádné napájení; Uvolněná kabeláž; Vybitá baterie dálkového ovladače | Check circuit breaker; Verify all wiring connections; Replace remote battery. |
| Ventilátor se třese | Uvolněné nože nebo montážní materiál; Nevyvážené nože | Tighten all screws; Use a balancing kit (not included) if necessary. |
| Světlo nefunguje | Bulb loose or burnt out; Wiring issue | Ensure bulbs are tight; Replace bulbs; Check light kit wiring. |
| Dálkové ovládání nefunguje | Vybitá baterie; Dálkový ovladač není spárovaný | Replace remote battery; Refer to remote instructions for re-pairing. |
| Problémy s připojením k Wi-Fi | Incorrect WiFi password; Router too far; App not updated | Verify WiFi credentials; Move router closer or use extender; Update Bond Home app. |
If problems persist after attempting these solutions, contact Craftmade customer support.
9. Specifikace
- Název modelu:
- Robustní
- Číslo modelu:
- RGD52FBSB6
- Značka:
- Řemeslná výroba
- Velikost:
- 52 Inches (Blade Length)
- Barva/Povrch:
- Flat Black/Satin Brass
- Materiál:
- Resin, Plywood, Silicon, Steel
- Vnitřní/venkovní použití:
- Damp Rated (Indoor / Outdoor Covered Use)
- Zdroj napájení:
- AC
- svtage:
- 120 voltů
- Wattage:
- 35 wattů
- Způsob ovládání:
- Aplikace, dálkové ovládání
- Speciální vlastnosti:
- LED Light, Programmable, Remote Controlled, Timer, Wi-Fi Enabled
- Hmotnost položky:
- 19.18 libry
- Rozměry produktu:
- 52 x 52 x 19.7 palce
- UPC:
- 647881228019
- Osvědčení:
- cETLus
Obrázek 2: EnergyGuide label for the Craftmade Rugged Ceiling Fan. This label indicates an estimated yearly energy cost of $10, with an airflow of 2,585 Cubic Feet Per Minute. Airflow efficiency is 73 Cubic Feet Per Minute Per Watt, based on 35 Watts energy use.
10. Záruka a podpora
Popis záruky: Na všechny zakoupené produkty se vztahuje 30denní záruka na náhradní díly, která zajišťuje jejich plně funkční funkčnost. Na všechny produkty zakoupené na Amazonu se vztahuje roční záruka. Záruční doba začíná dnem původního odeslání produktu. Záruka se vztahuje na všechny položky a podmínky uvedené v původní záruce výrobce. Mezi položky, na které se záruka konkrétně nevztahuje, patří ztráta a krádež, poškození vodou, zneužití zákazníkem a zhoršení povrchové úpravy v důsledku vystavení UV záření nebo pobřeží.
Zákaznická podpora: For technical assistance, warranty claims, or missing parts, please contact Craftmade customer support at (800) 486-4892.
