Scheppach Compact 15T Štípačka dřeva 400V Uživatelská příručka

1. Úvod

Tato příručka obsahuje základní informace pro bezpečný a efektivní provoz, údržbu a řešení problémů s vaší štípačkou Scheppach Compact 15T 400V. Před montáží, provozem nebo údržbou si prosím pečlivě přečtěte tyto pokyny. Uschovejte si tuto příručku pro budoucí použití.

2. Bezpečnostní pokyny

Obsluha štípačky dřeva vyžaduje přísné dodržování bezpečnostních protokolů, aby se předešlo zranění. Vždy upřednostňujte svou bezpečnost a bezpečnost ostatních.

• Osobní ochranné prostředky (OOP): Vždy používejte ochranné brýle, ochranu sluchu, odolné rukavice a boty s ocelovou špičkou. Vyhněte se volnému oblečení, které by se mohlo zachytit o pohyblivé části.
• Pracovní oblast: Štípačku používejte na pevném a rovném povrchu. Udržujte v dostatečné vzdálenosti od přihlížejících, dětí a domácích zvířat. Zajistěte dostatečné osvětlení a větrání.
• Elektrická bezpečnost: Jednotka pracuje na napětí 400 V. Zajistěte správné elektrické připojení a používejte pouze schválené prodlužovací kabely vhodné pro venkovní použití a splňující požadavky na napájení stroje. Před jakoukoli údržbou nebo seřizováním odpojte napájení.
• Manipulace s protokoly: Štípejte pouze polena, která jsou bez hřebíků, drátu nebo jiných cizích předmětů. Nepokoušejte se štípat polena větší než je specifikovaná kapacita (max. průměr 450 mm, max. délka 1070 mm).
• Operace: Ovládací prvky vždy ovládejte oběma rukama. Během provozu nikdy nedávejte ruce ani nohy do blízkosti štípacího klínu nebo pístu. Netlačte na stroj silou, nechte jej pracovat vlastním tempem.
• Údržba: Provádějte pravidelnou údržbu, jak je popsáno v této příručce. Před každým použitím se ujistěte, že všechny ochranné kryty a bezpečnostní zařízení jsou na místě a správně fungují.

3. Komponenty přesview

Seznamte se s hlavními součástmi vaší štípačky polen.

Obrázek 3.1: Štípačka polen Scheppach Compact 15T s polenem připraveným ke štípání. Tento obrázek znázorňuje vertikální konstrukci a maximální délku polen 1070 mm.

Obrázek 3.2: Diagram technických specifikací. Tento obrázek podrobně znázorňuje maximální průměr štípání 450 mm, maximální délku štípání 1070 mm, štípací sílu 15 tun a kompaktní výšku 1080 mm pro skladování.

Obrázek 3.3: Diagram klíčových vlastností. Tento obrázek znázorňuje systém Vario Split pro plynulé nastavení, bezpečnost s certifikací GS, celosvětově patentovanou technologii štípání a kompaktní, přenosný design s kolečky.

4. Nastavení

Před použitím štípačky dřeva se ujistěte, že je správně sestavena a umístěna.

1. Rozbalení: Opatrně vyjměte všechny součásti z obalu. Zkontrolujte, zda během přepravy nedošlo k poškození.
2. Shromáždění: Řiďte se podrobnými pokyny k montáži uvedenými v samostatném montážním návodu. Ujistěte se, že všechny šrouby a spojovací prvky jsou bezpečně utažené.
3. Umístění: Štípačku na dřevo umístěte na stabilní, rovný a pevný povrch. Tři velká přepravní kolečka usnadňují pohyb, ale zároveň zajišťují, aby stroj během provozu zůstal v klidu.
4. Elektrické připojení: Připojte napájecí kabel 400 V do vhodné elektrické zásuvky. Zkontrolujte napětítagPožadavky na napájení a proud odpovídají vašemu zdroji napájení.
5. Počáteční kontroly: Před prvním použitím zkontrolujte hladinu hydraulického oleje a ujistěte se, že všechny bezpečnostní kryty jsou na místě a funkční.

Obrázek 4.1: Štípačka dřeva umístěná ve venkovním pracovním prostředí, demonstrující její připravenost k provozu.

Obrázek 4.2: Detail podpěry proti převrácení, která je navržena tak, aby poskytovala optimální stabilitu během provozu a zabránila náhodnému převrácení.

5. Návod k obsluze

Pro bezpečné a efektivní štípání polen postupujte podle těchto kroků.

1. Umístění protokolu: Položte poleno svisle na štípací stůl. Ujistěte se, že je stabilní a vycentrovaný pod štípacím klínem. Otočný stůl umožňuje rychlé nastavení pro různé délky polen.
2. Nastavení výšky štípání: Využijte systém Vario Split k nastavení výšky štípání podle délky polena. Tato funkce umožňuje efektivní štípání polen různých velikostí bez zbytečného pohybu beranu.
3. Obouruční ovládání: Štípací mechanismus aktivujte oběma ovládacími pákami současně. Tato bezpečnostní funkce zajišťuje, že se vaše ruce během provozu nedotýkají oblasti štípání.
4. Proces dělení: Štípací síla 15 tun bez námahy rozštípne tvrdé i měkké dřevo o délce až 1070 mm. Pokud se poleno zasekne, uvolněte ovládací prvky, abyste zasunuli klín, a poté poleno přemístěte nebo otočte, než se o další štípání pokusíte.
5. Odstranění rozštěpeného dřeva: Jakmile je poleno rozštípnuto, uvolněte ovládací prvky a nechte klín zcela zasunout. Opatrně vyjměte rozštípnuté dřevo. Pro snazší manipulaci se štípanými produkty použijte držák kmene a páku.

Obrázek 5.1: Obsluha předvádí bezpečné ovládání štípačky dřeva oběma rukama s použitím vhodných bezpečnostních pomůcek.

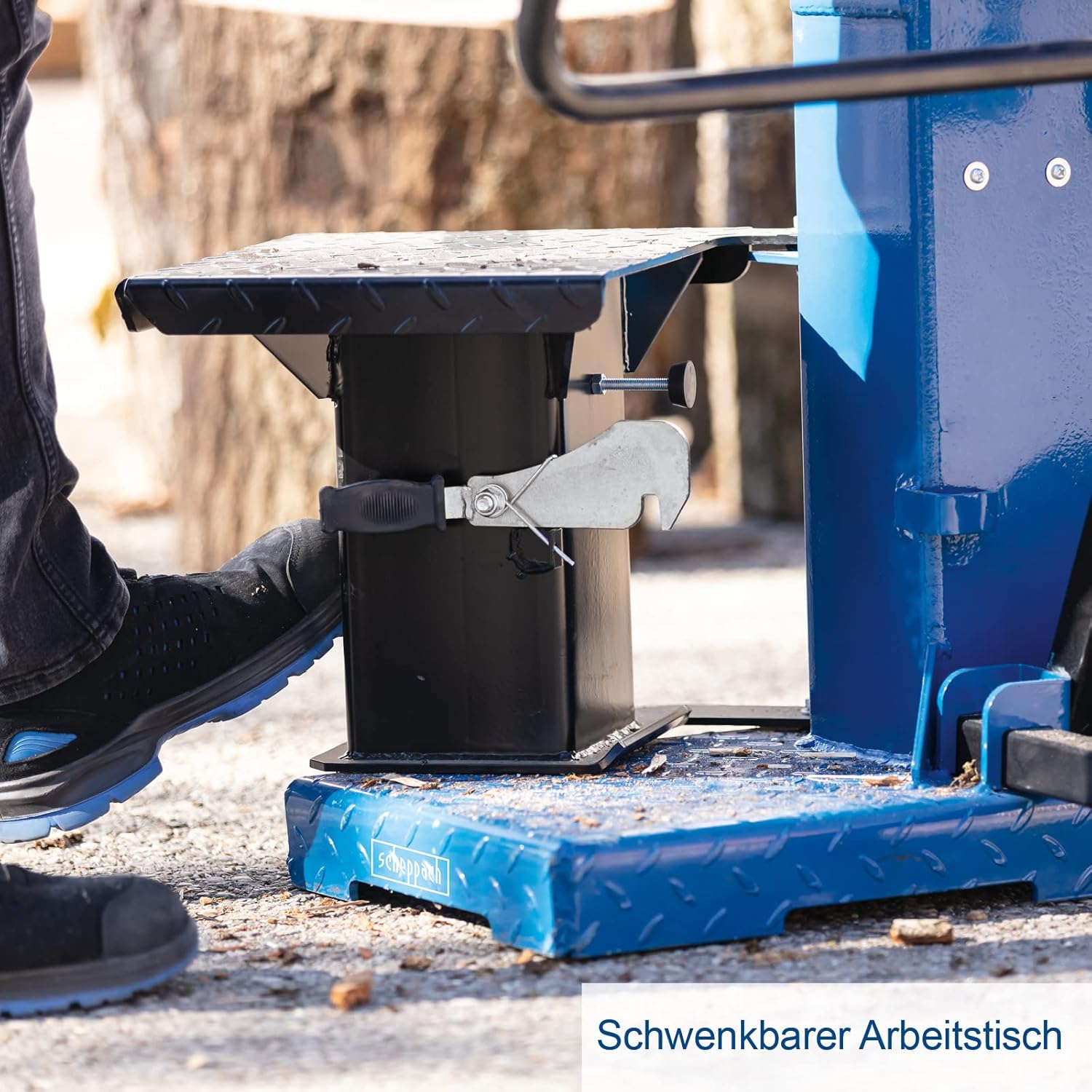

Obrázek 5.2: Podrobný view otočného pracovního stolu, který lze nastavit tak, aby vyhovoval různým délkám polen a zvyšoval efektivitu pracovního postupu.

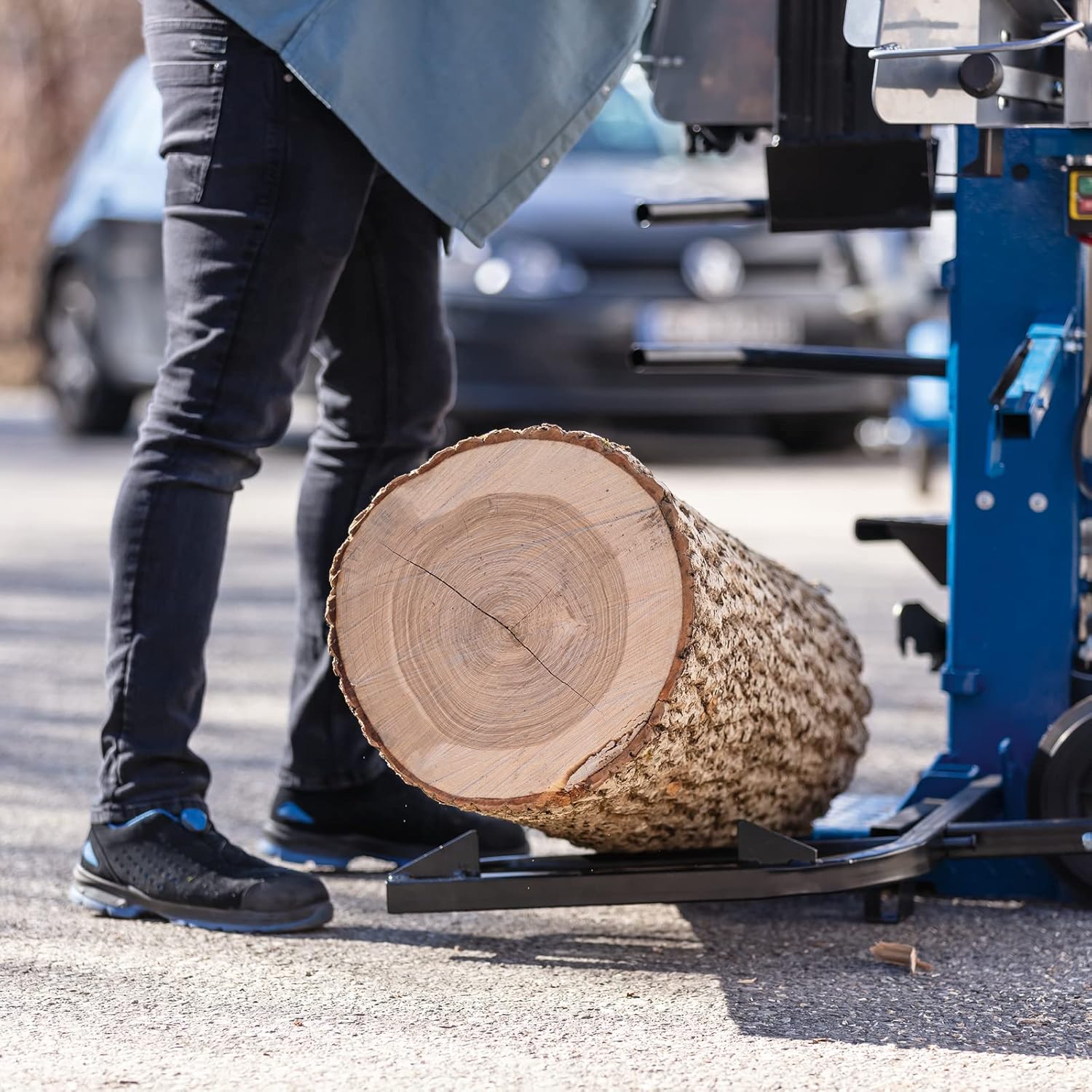

Obrázek 5.3: Obsluha opatrně umisťuje poleno na otočný stůl a připravuje ho k štípání.

6. Údržba

Pravidelná údržba zajistí dlouhou životnost a bezpečný provoz vaší štípačky dřeva.

• Čištění: Po každém použití očistěte stroj od dřevěných štěpků, pilin a nečistot.
• Hydraulický olej: Pravidelně kontrolujte hladinu hydraulického oleje. Pokyny ke kontrole a doplňování hydraulické kapaliny naleznete v samostatné servisní příručce. Používejte pouze doporučený hydraulický olej.
• Inspekce: Pravidelně kontrolujte utažení všech šroubů, matic a spojovacího materiálu. Zkontrolujte, zda štípací klín, píst, hadice a elektrický kabel nejeví známky opotřebení nebo poškození.
• Mazání: Pro zajištění hladkého chodu namažte pohyblivé části podle pokynů v servisní příručce.
• Skladování: Pokud štípačku nepoužíváte, skladujte ji na suchém a chráněném místě. Kompaktní konstrukce umožňuje snadné skladování, ve složeném stavu je její výška pouhých 110 cm.

Obrázek 6.1: Obsluha naklápí štípačku na přepravní kolečka, čímž demonstruje její přenosnost a kompaktní skladovací schopnosti.

7. Řešení problémů

Tato část se zabývá běžnými problémy, se kterými se můžete setkat.

V případě problémů, které zde nejsou uvedeny, nebo pokud řešení problém nevyřeší, kontaktujte zákaznickou podporu společnosti Scheppach nebo kvalifikovaného servisního technika.

8. Specifikace

9. Záruka a podpora

Informace o záruce naleznete v záručním listu, který je součástí vašeho produktu, nebo navštivte oficiální prodejnu Scheppach. webwebu. S dotazy ohledně technické podpory, náhradních dílů nebo servisu se prosím obraťte na zákaznický servis společnosti Scheppach. Před kontaktováním podpory si nezapomeňte sdělit číslo modelu (17275) a datum zakoupení.
