1. Úvod
This manual provides essential instructions for the safe and efficient operation of your HKS 2.2KW 3HP 110V Variable Frequency Drive (VFD) Controller. Please read this manual thoroughly before installation, operation, or maintenance to ensure proper usage and prevent damage or injury.
2. Bezpečnostní informace
WARNING: Electrical shock hazard. Only qualified personnel should perform installation and maintenance.
- Ensure power is disconnected before any wiring or maintenance.
- Pro bezpečný provoz je nezbytné správné uzemnění.
- Neprovozujte frekvenční měnič s poškozenou kabeláží nebo součástmi.
- Ověřte vstupní objtage matches VFD specifications (AC 110V, 95-135V).
- Delta (Δ) connection is recommended for motor wiring.
- If your motor is heavy-duty, consider a higher power VFD.
- Consult customer service for complex requirements or before connecting to specific load equipment.
3. Konec produktuview
The HKS VFD is designed to control the speed of 3-phase motors from a single-phase 110V input. It features an intuitive display and various protection mechanisms.
3.1 Klíčové vlastnosti
- Power: 2.2KW (3HP)
- Vstupní objemtage: AC 110V (95-135V)
- Výstupní objemtage: 110VAC ±15%
- Vstupní proud: 20A
- Výstupní proud: 30A
- Input Frequency: 40-60 HZ
- Output Frequency: 0-400 HZ
- Input Phase: 1 phase
- Output Phase: 3 phase
- Intuitive Display and Control Panel (detachable for remote control)
- Multiple Protection: Overload, Fuse, Overvoltage, Low Voltage, Restart, Stall, Short Circuit, Overheat.
- Low Noise and Electromagnetic Interference.
3.2 Komponenty produktu

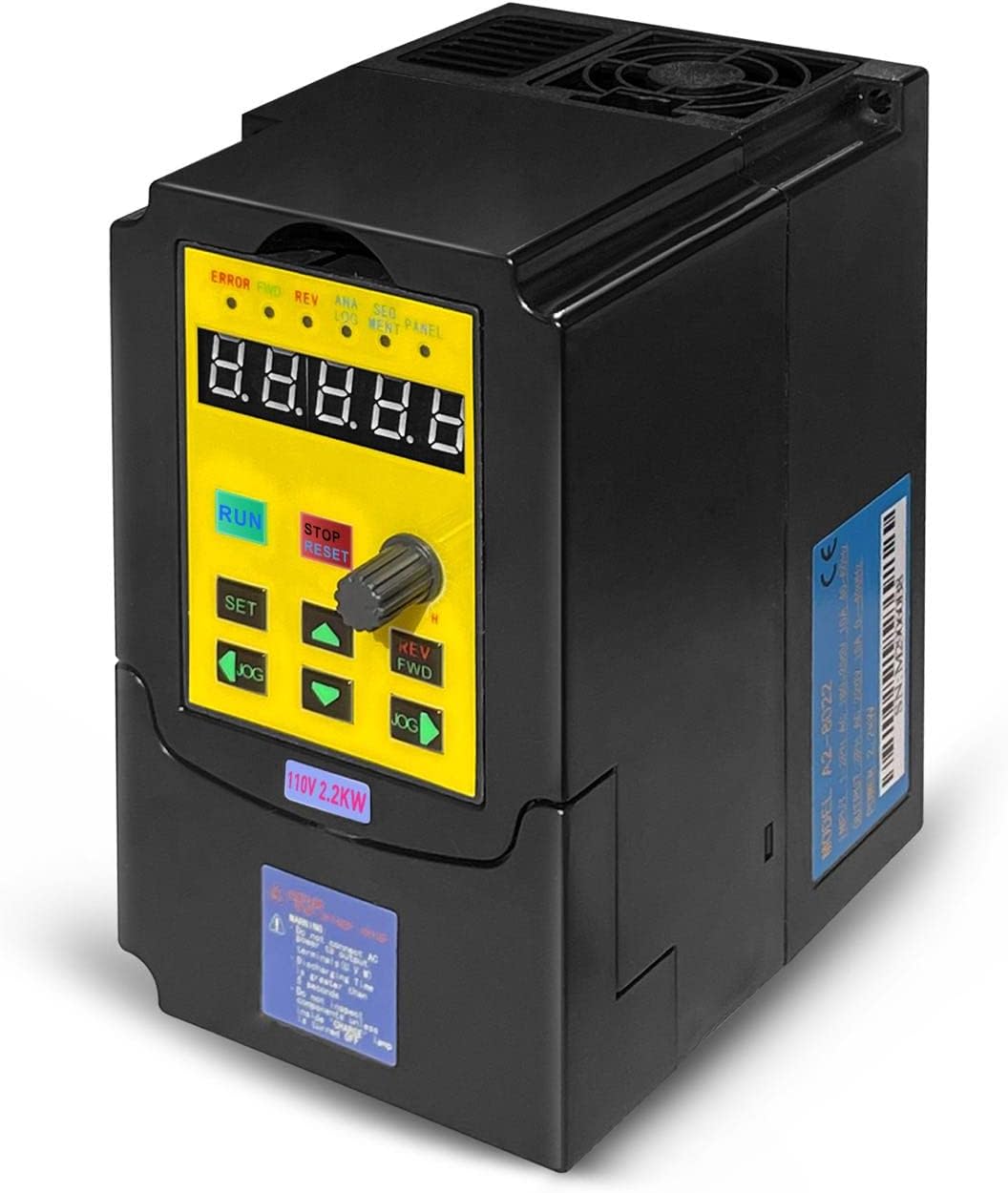

Obrázek 1: Přední strana view of the HKS VFD Controller, showing the digital display and control buttons.
Figure 2: The VFD Controller with its detachable control panel, illustrating remote control capability.
Figure 3: Visual representation of the VFD's multiple protection features, including overload, overvoltage a ochranu proti zkratu.
4. Nastavení a instalace
4.1 Zapojení kabeláže
Ensure all power is off before making any electrical connections. Refer to the wiring diagram below for correct input and output connections.
Figure 4: Simplified wiring diagram showing connection from a circuit breaker to the VFD (L, N terminals) and then to a 3-phase motor (U, V, W terminals).
Figure 5: Detailed basic connection diagram for the VFD, including control signal inputs and relay outputs. Note: For single-phase input, connect to L and N terminals; other input phase terminals remain vacant. Confirm input voltage je v povoleném rozsahu.
Důležité poznámky:
- For single-phase power input, connect to terminals L and N. The other input phase terminal should remain vacant.
- Always confirm the input voltage is within the specified range (AC 95-135V) for proper operation.
- External resistance is not supported. Adjust parameters to achieve similar functionality if needed.
5. Návod k obsluze
5.1 Funkce ovládacího panelu
Figure 6: Diagram of the VFD control panel, detailing each button and indicator light.
| Tlačítko | Popis |
|---|---|
| RUN / STOP | Press to start the inverter when idle, press again to stop the inverter. |
| STOP/RESET | Stops the inverter if running; resets if a fault occurs; returns to parent menu. |
| REV/FWD | Changes the inverter's direction (forward/reverse). Also functions during runtime. |
| SOUBOR | Enters the menu setting. In a sub-menu, saves the parameter and moves to the next item. |
| ▲ / ▼ | Menu item selection and sub-item data modification. |
| JOG | Menu item content modification selection or inverter jogging button. |
| Seřizovací knoflík | Controls the frequency. |
| Obsah | Popis |
|---|---|
| CHYBA | Indikátor poruchy. |
| FWD | Indikátor otáčení ve směru hodinových ručiček. |
| REV | Indikátor otáčení proti směru hodinových ručiček. |
| ANALOGOVÝ | Indikátor frekvence analogového vstupu. |
| SEGMENT | Indikátor vstupní frekvence segmentu. |
| PANEL | Indikátor vstupní frekvence panelu. |
| Digitální LCD | Inverter runtime frequency. If inverter stops, it flashes. The display data is given by "Pn01" data. |
5.2 Základní postup obsluhy
- Ujistěte se, že veškeré zapojení je správné a bezpečné.
- Apply power to the VFD.
- Use the Adjustment Knob to set the desired output frequency.
- Stiskněte tlačítko RUN / STOP tlačítko pro spuštění motoru.
- Chcete-li změnit směr, stiskněte REV/FWD tlačítko.
- Chcete-li zastavit motor, stiskněte tlačítko RUN / STOP znovu tlačítko nebo STOP/RESET tlačítko.
6. Údržba
Pravidelná údržba zajišťuje dlouhou životnost a optimální výkon vašeho frekvenčního měniče.
- Keep the VFD clean and free from dust and debris.
- Ensure adequate ventilation around the unit. The product casing is designed with multiple holes for cooling.
- Pravidelně kontrolujte veškeré kabelové spoje, zda nejsou pevně utažené a zda nevykazují známky opotřebení.
- Inspect the cooling fan for obstructions and proper operation.
- Avoid operating the VFD in environments with excessive moisture or corrosive gases.
Figure 7: Illustration of the VFD's cooling design, showing airflow for heat dissipation.
7. Řešení problémů
Tato část obsahuje řešení běžných problémů. V případě problémů, které zde nejsou uvedeny, kontaktujte zákaznickou podporu.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Frekvenční měnič se nezapne | No input power; incorrect wiring; blown fuse. | Check power supply; verify wiring (L, N); inspect internal fuse. |
| Motor neběží | Incorrect motor wiring; VFD in STOP mode; fault condition. | Verify U, V, W connections to motor; press RUN; check ERROR indicator and reset if needed. |
| Chyba přetížení | Motor drawing too much current; VFD undersized for load. | Reduce motor load; check motor for issues; consider a higher power VFD. |
| Přepětítage/Low voltage chyba | Vstupní objemtagmimo specifikovaný rozsah. | Ověřte vstupní objtage (AC 95-135V) with a multimeter. |
| Motor se zastaví | Insufficient torque; rapid acceleration setting. | Adjust acceleration time; ensure VFD is appropriately sized for the motor and load. |
If an error occurs, the ERROR indicator will illuminate. Press the STOP/RESET button to clear the fault after addressing the cause.
8. Specifikace
| Parametr | Hodnota |
|---|---|
| Model | VFD-110V |
| Moc | 2.2 kW (3 HP) |
| Vstupní objemtage | AC 110V (95-135V) |
| Výstupní objemtage | 110 V stř. ± 15% |
| Vstupní proud | 20A |
| Výstupní proud | 30A |
| Vstupní frekvence | 40-60 Hz |
| Výstupní frekvence | 0-400 Hz |
| Vstupní fáze | 1 fáze |
| Výstupní fáze | 3 fáze |
| Hmotnost položky | 2.44 libry |
| Rozměry balení | 7.56 x 7.01 x 5.47 palce |
Figure 8: Dimensions of the HKS VFD Controller: 5.5 inches (height), 4.4 inches (depth), 3.3 inches (width).
9. Záruka a podpora
For warranty information and technical support, please refer to the manufacturer's official documentation or contact HKS customer service directly.
When contacting support, please provide your product model (VFD-110V) and a detailed description of the issue.
