Scheppach HF60 Table Router Instruction Manual

1. Úvod

This instruction manual provides essential information for the safe and effective use of your Scheppach HF60 Table Router. Please read this manual thoroughly before operating the machine to ensure proper setup, operation, and maintenance. Retain this manual for future reference.

Obrázek 1: The Scheppach HF60 Table Router. This image displays the complete router unit with its blue base, grey table surface, and adjustable fences.

2. Všeobecné bezpečnostní pokyny

Always observe basic safety precautions to reduce the risk of fire, electric shock, and personal injury. Failure to follow these instructions may result in serious injury or damage to the machine.

• Bezpečnost pracovního prostoru: Udržujte pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavé prostory vedou k nehodám. Nepoužívejte elektrické nářadí ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu.
• Elektrická bezpečnost: Zástrčky elektrického nářadí musí odpovídat zásuvce. Nikdy zástrčku nijak neupravujte. Zabraňte kontaktu těla s uzemněnými povrchy. Nevystavujte elektrické nářadí dešti ani vlhku.
• Osobní bezpečnost: Always wear eye protection, hearing protection, and a dust mask. Dress properly; do not wear loose clothing or jewelry. Keep hair, clothing, and gloves away from moving parts.
• Použití a péče o nářadí: Netlačte na elektrické nářadí silou. Používejte správné elektrické nářadí pro danou aplikaci. Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uložením elektrického nářadí odpojte zástrčku od zdroje napájení.
• Údržba: Údržba elektrického nářadí. Zkontrolujte, zda se pohyblivé součásti nevyrovnají nebo nepřilepily, zda se díly nerozbily a zda se u nich nevyskytují jiné podmínky, které by mohly ovlivnit funkci elektrického nářadí.

3. Komponenty přesview

The Scheppach HF60 Table Router consists of several key components designed for precision woodworking:

• Router Unit: The main body housing the 1500W motor and spindle.
• Povrch stolu: A robust work surface for supporting materials during routing.
• Table Extenders: Extendable wings on both sides of the main table for increased work support.
• Adjustable Fences: Guide the workpiece and ensure accurate cuts.
• Spindle Height Adjustment Mechanism: Allows precise control over the routing depth.
• Collet System: Accommodates router bits with 6mm, 8mm, and 12mm shank diameters.
• Vypínač: On/off control for the machine.
• Ovládání rychlosti: Adjusts the spindle rotation speed.

4. Nastavení

Správné nastavení je klíčové pro bezpečný a přesný provoz.

4.1 Vybalení a kontrola

Carefully remove all components from the packaging. Inspect the machine for any signs of damage that may have occurred during transit. Report any damage to your supplier immediately.

4.2 Assembly of Table Extenders

The HF60 comes with table extenders that can be attached to both sides of the main table. Secure these extenders using the provided hardware to expand your working surface (total table size 610 x 360 mm).

Obrázek 2: The Scheppach HF60 Table Router in a workshop setting, demonstrating the practical table model with its extended work surface and fastening capabilities.

4.3 Montáž stroje

For stability and safety, it is recommended to securely mount the table router to a workbench or a dedicated stand. Use appropriate fasteners to prevent movement during operation.

4.4 Připojení k napájení

Ensure the power switch is in the 'OFF' position before plugging the machine into a 230V power outlet. Verify that the power supply matches the machine's requirements.

5. Provoz

Follow these steps for safe and effective operation of your Scheppach HF60 Table Router.

5.1 Installing Router Bits

1. Ujistěte se, že je stroj odpojen od zdroje napájení.
2. Select the appropriate collet (6mm, 8mm, or 12mm) for your router bit.
3. Vložte kleštinu do vřetena.
4. Vložte frézu do kleštiny a ujistěte se, že je dostatečně hluboko usazena, aby nedošlo k jejímu sklouznutí, ale zároveň není zcela zapuštěna.
5. Tighten the collet nut securely using the provided wrenches.

5.2 Spindle Height Adjustment

The spindle height can be adjusted from 0 to 40 mm to control the depth of cut.

Obrázek 3: Detailní záběr view of the Scheppach HF60's spindle height adjustment mechanism, showing a workpiece being routed and the maximum routing depth of 40 mm.

Use the adjustment knob or crank to raise or lower the router bit to the desired height. Lock the adjustment mechanism once the desired height is set.

5.3 Řízení s proměnnou rychlostí

The HF60 features variable speed control from 11500 to 24000 rpm. Adjust the speed according to the material being routed and the type of router bit used. Lower speeds are generally suitable for larger diameter bits and harder materials, while higher speeds are for smaller bits and softer materials.

5.4 Adjusting Fences

The aluminum fences guide your workpiece. Adjust them to the desired position to control the width of the cut or to support the workpiece against the router bit.

5.5 Routing Applications

The Scheppach HF60 is suitable for various routing tasks, including:

• Rounding edges
• Srážení hran
• Flush trimming
• Drážkování
• Profile směrování
• Spojování

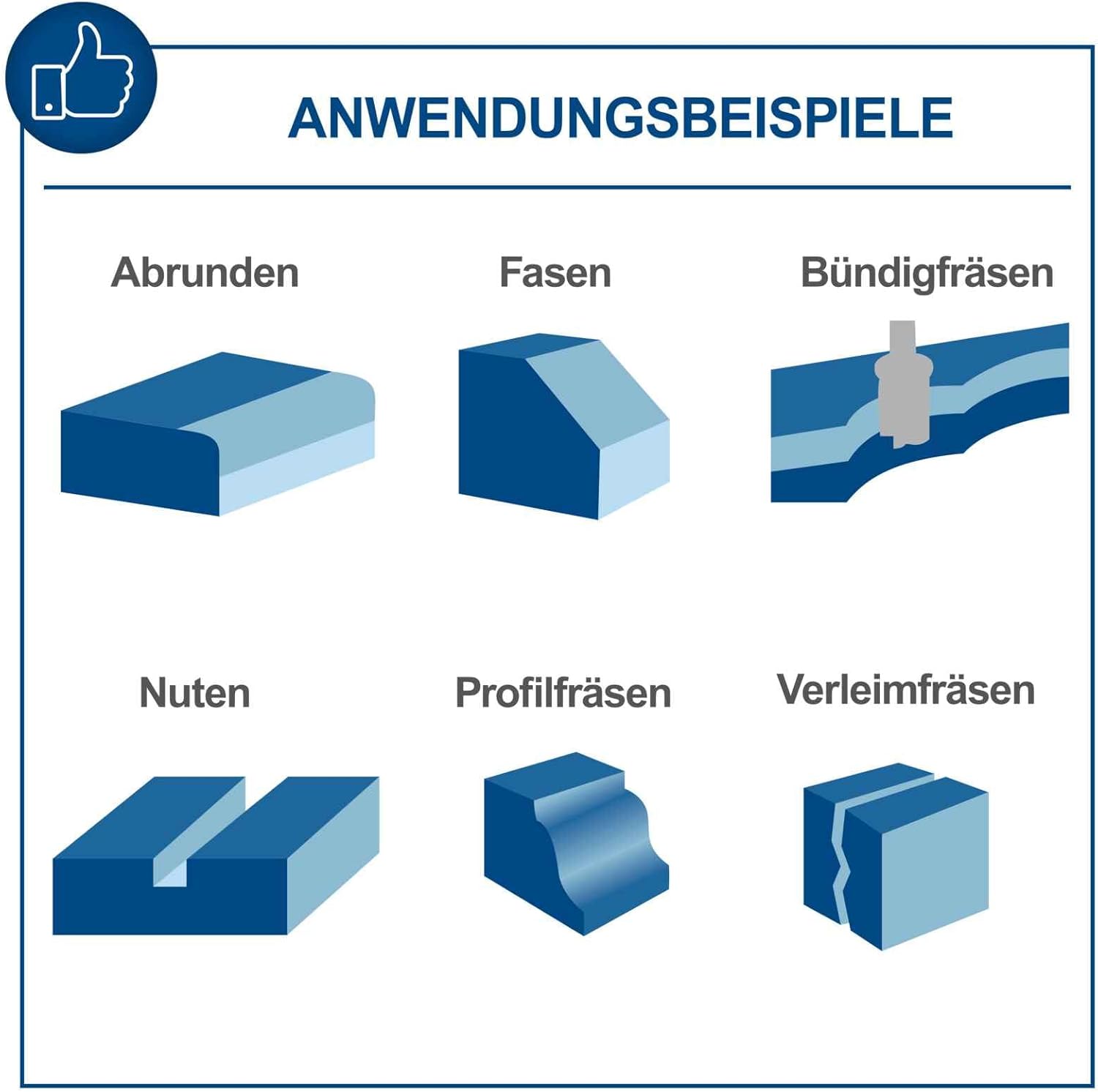

Obrázek 4: Vizuální examples of various routing applications possible with the Scheppach HF60, including rounding, chamfering, flush trimming, grooving, profile routing, and jointing.

5.6 Odsávání prachu

The machine is designed for direct dust extraction to maintain a clean and safe working environment. Connect a suitable dust extraction system to the designated port.

6. Údržba

Regular maintenance ensures the longevity and optimal performance of your table router.

• Čištění: After each use, disconnect the power and clean the machine, especially the table surface, fences, and spindle area, from dust and wood chips. Use a brush or compressed air.
• Mazání: Periodically lubricate moving parts, such as the spindle height adjustment mechanism, with a suitable lubricant.
• Inspekce: Regularly inspect the power cord for damage. Check all fasteners for tightness. Ensure router bits are sharp and free from damage.
• Skladování: Store the machine in a dry, secure location, out of reach of children.

7. Řešení problémů

This section addresses common issues you might encounter with your table router.

If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact Scheppach customer support or a qualified service technician.

8. Technické specifikace

9. Záruka a podpora

For information regarding warranty coverage, technical support, or spare parts, please refer to the official Scheppach website or contact your local Scheppach dealer. Keep your purchase receipt as proof of purchase.
