1. Úvod a produktview
BLAUPUNKT AMP1604 is a 4-channel, full-range amplifier designed to enhance the audio system in your vehicle. This amplifier provides increased power output for both speakers and subwoofers, offering flexibility in configuring your car audio setup. It features a compact design suitable for various installation locations.
Obrázek 1.1: Nahoře view of the BLAUPUNKT AMP1604 ampživější.
2. Bezpečnostní informace
Please read all instructions carefully before installing and operating this amplifier. Failure to follow these instructions may result in damage to the amplifier, vehicle, or personal injury.
- Doporučená profesionální instalace: Due to the complexity of car audio systems, professional installation is recommended.
- Napájení: Ensure all power connections are secure and properly fused to prevent short circuits and fire hazards. Disconnect the vehicle's battery before starting installation.
- Větrání: Nainstalujte ampUmístěte ohřívač na místo s dostatečným větráním, aby se zabránilo přehřátí.
- Zapojení: Pro připojení napájení, uzemnění a reproduktorů použijte kabely vhodného průřezu.
- vlhkost: Vyvarujte se vystavení ampzvlhčovač vlhkosti nebo extrémním teplotám.
3. Obsah balení
Ověřte, zda jsou v balení přítomny všechny položky:
- BLAUPUNKT AMP1604 Ampdoživotní
- Uživatelská příručka (tento dokument)
4. Vlastnosti produktu
BLAUPUNKT AMP1604 amplifier includes the following key features:
- Amplifier Třída: AB
- 4/3/2 Channel Operation
- Max. Výstupní výkon: 1600W
- RMS výkon (4 Ohmy): 55 W x 4
- RMS výkon (2 Ohmy): 79 W x 4
- Frequency Response: 10Hz - 30kHz
- Crossover Frequency: 50Hz - 250Hz
- Crossover Slope (dB/oct): 8-10dB/oct
- Signal-To-Noise Ratio: ≥96dB
- svtage Napájení: 11-15V DC
- Gain Adjust: 200mV ~ 8V
- Celkové harmonické zkreslení: ≤0.05%
- RCA vstup: 4 kanály
- Pojistka: 25A x 2
- Rozměry: 11 x 7.4 x 2.2 cm
Figure 4.1: Detailed features and specifications of the AMP1604.
5. Nastavení a instalace
Proper installation is crucial for optimal performance and safety. Consult a professional if you are unsure about any steps.
5.1 Montáž Ampdoživotní
- Vyberte bezpečné a suché místo s dostatečným větráním. Nemontujte na koberec nebo do uzavřených prostor bez proudění vzduchu.
- Ujistěte se, že montážní povrch je dostatečně pevný, aby podpíral amphmotnost záchranáře.
- Use appropriate hardware to secure the amplifier firmly to prevent movement during vehicle operation.
5.2 Zapojení kabeláže
Refer to the diagrams below for proper wiring connections. Always disconnect the vehicle's negative battery terminal before making any power connections.
Figure 5.1: Power and speaker terminal connections.
- Power (B+ / +12V): Connect to the positive terminal of the vehicle's battery using a heavy-gauge power cable. Install an inline fuse (not supplied) within 18 inches of the battery.
- Zem (GND): Connect to a clean, unpainted metal surface of the vehicle chassis. Ensure a solid electrical connection.
- Dálkové ovládání (REM): Connect to the remote turn-on lead from your head unit. This wire turns the ampzapínání a vypínání záchranáře pomocí hlavní jednotky.
- Speaker Outputs (CH1-CH4): Connect your speakers to the corresponding terminals. Observe correct polarity (+ and -).
- Vstupy RCA (CH1-CH4): Připojte kabely RCA z předzesilovače hlavní jednotkyamp výstupy do ampRCA vstupy kávovaru.
- High-Level Inputs (HI INPUT): If your head unit does not have RCA outputs, use the high-level inputs. Connect speaker wires from your head unit directly to these inputs.
6. Návod k obsluze
Po instalaci upravte ampnastavení lifieru pro optimální zvukový výkon.

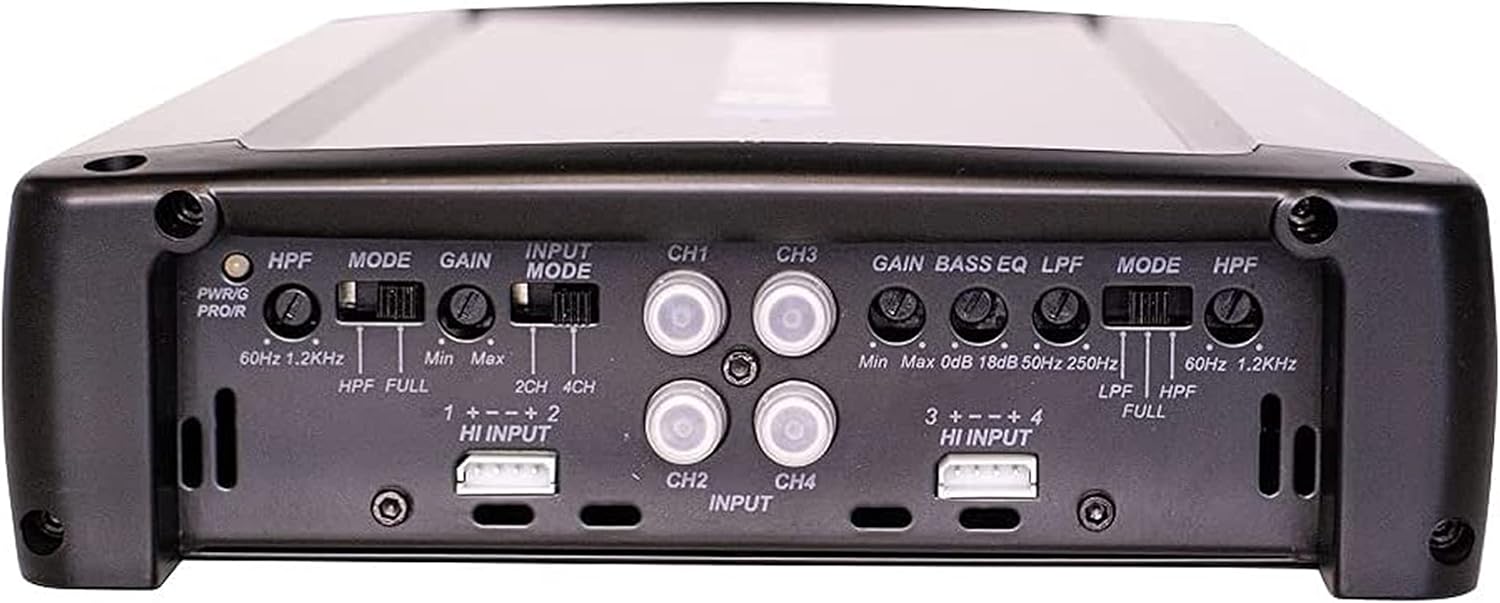

Obrázek 6.1: Ampovládací panel vysavače.
- Input Mode (2CH/4CH): Select the input mode based on how many RCA input channels are connected from your head unit. If using 2 RCA inputs for all 4 amplifier channels, select 2CH. If using 4 RCA inputs, select 4CH.
- Gain Control (Min/Max): Upravte ovládání zesílení tak, aby odpovídalo výstupní hlasitostitagvaší hlavní jednotky. Začněte s minimem gainu a pomalu jej zvyšujte, dokud nedosáhnete požadované hlasitosti bez zkreslení.
- Crossover Settings (HPF/LPF/FULL):
- HPF (High Pass Filter): Allows frequencies above the set point to pass through. Useful for speakers to prevent low bass distortion.
- LPF (dolnopropustný filtr): Allows frequencies below the set point to pass through. Useful for subwoofers.
- PLNÝ: Umožňuje průchod všem frekvencím.
- Crossover Frequency (50Hz - 250Hz): Adjust the cutoff frequency for the HPF or LPF as needed for your speakers or subwoofers.
- Bass EQ (0dB - 18dB): Provides a bass boost at a specific frequency. Use sparingly to avoid distortion.
7. Údržba
Pravidelná údržba pomáhá zajistit dlouhou životnost a výkon vašeho ampživější.
- Čištění: Pravidelně čistěte ampVnější povrch vysavače otírejte měkkým, suchým hadříkem. Nepoužívejte agresivní chemikálie ani abrazivní čisticí prostředky.
- Kontroly připojení: Annually, inspect all wiring connections (power, ground, remote, RCA, speaker) to ensure they are secure and free from corrosion.
- Větrání: Ujistěte se, že ampChladicí žebra motoru jsou bez prachu a nečistot, aby byl zajištěn správný odvod tepla.
8. Řešení problémů
Pokud máte problémy s vaším amplifier, viz následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ampzvlhčovač se nezapne | No power, blown fuse, faulty ground, no remote signal | Check power and ground connections. Verify inline fuse and amplifier fuses. Check remote wire connection and voltage. |
| Žádný zvukový výstup | No input signal, speaker wires disconnected, ampzáchranář v ochranném režimu | Check RCA or high-level input connections. Verify speaker wire connections. Check for protect light; if on, troubleshoot power/ground/speaker shorts. |
| Zkreslený zvuk | Gain set too high, improper crossover settings, poor ground connection, damaged speakers | Reduce gain. Adjust crossover settings. Check ground connection. Inspect speakers for damage. |
| Amplifikátor se přehřívá | Insufficient ventilation, impedance mismatch, gain too high | Zajistěte dostatečné proudění vzduchu kolem amplifier. Verify speaker impedance matches amplifier's capabilities. Reduce gain. |
9. Specifikace
| Specifikace | Hodnota |
|---|---|
| Výrobce | Blaupunkt Audio |
| Číslo modelu | AMP1604 |
| Typ montáže | Povrchová montáž |
| Počet kanálů | 4 |
| Max. Výstupní výkon | 1600 wattů |
| RMS výkon (4 ohmy) | 55W x 4 |
| RMS výkon (2 ohmy) | 79W x 4 |
| Frekvenční odezva | 10 Hz - 30 kHz |
| Dělící kmitočet | 50Hz - 250Hz |
| Crossover Slope | 8-10dB/oct |
| Poměr signálu k šumu | ≥96 dB |
| svtage Nabídka | 11-15V DC |
| Rozsah nastavení zisku | 200mV ~ 8V |
| Celkové harmonické zkreslení | ≤ 0.05 % |
| RCA Input Channels | 4 |
| Pojistky | 25A x 2 |
| Rozměry (D x Š x V) | 11 x 7.4 x 2.2 palce |
| Hmotnost položky | 7 libry |
| ASIN | B09HL4QSCT |
| GTIN/UPC | 650076323314 |
10. Záruka a podpora
For warranty information and technical support, please refer to the documentation provided with your purchase or visit the official BLAUPUNKT webUschovejte si doklad o koupi pro případ reklamace.
