Traynor YBA-100 Bass Head User Manual

Zavedení

This manual provides essential information for the safe and effective operation, setup, and maintenance of your Traynor YBA-100 All Tube Lightweight 100 Watt Bass Head. Please read this manual thoroughly before operating the unit to ensure proper use and to prevent damage.

Bezpečnostní pokyny

Při používání tohoto výrobku vždy dodržujte základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění osob.

• Nevystavujte toto zařízení dešti nebo vlhkosti.
• Nezakrývejte žádné větrací otvory. Nainstalujte v souladu s pokyny výrobce.
• Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, tepelné regulátory, kamna nebo jiná zařízení (včetně amplifikátory), které produkují teplo.
• Chraňte napájecí kabel před šlapáním nebo přiskřípnutím, zejména u zástrček, zásuvek a v místě, kde vychází z přístroje.
• Používejte pouze nástavce/příslušenství určené výrobcem.
• Odpojte toto zařízení během bouřky s blesky nebo když se delší dobu nepoužívá.
• Veškeré opravy svěřte kvalifikovanému servisnímu personálu. Servis je nutný, pokud bylo zařízení jakýmkoli způsobem poškozeno, například je poškozen napájecí kabel nebo zástrčka, pokud do zařízení vnikla tekutina nebo do něj spadly předměty, zařízení bylo vystaveno dešti nebo vlhkosti, nefunguje normálně. , nebo byla vypuštěna.

Přední panel přesview

Figure 1: Front panel of the Traynor YBA-100 Bass Head, showing inputs, controls, and power switches.

• Vstupy: Two 1/4-inch inputs, one Passive and one Active, for connecting your bass guitar.
• Deep Switch: Engages a low-frequency boost for a fuller sound.
• Jasný spínač: Engages a high-frequency boost for added clarity and presence.
• Gain Control: Adjusts the input sensitivity and overall preamp získat.
• Ovládání basů: Adjusts the low-frequency equalization.
• Mid Control: Adjusts the mid-frequency equalization.
• Ovládání frekvence: Selects the center frequency for the Mid control.
• Ovládání výšek: Adjusts the high-frequency equalization.
• Hlavní ovladač: Upravuje celkovou výstupní hlasitost ampživější.
• Vypínač: Otočí ampživější zapnuto nebo vypnuto.
• Přepínač pohotovostního režimu: Místa amplifier in standby mode, allowing tubes to warm up or cool down without signal passing through.
• Kontrola rezonance: Adjusts the low-end damping and resonance of the power ampživější.

Přes zadní panelview

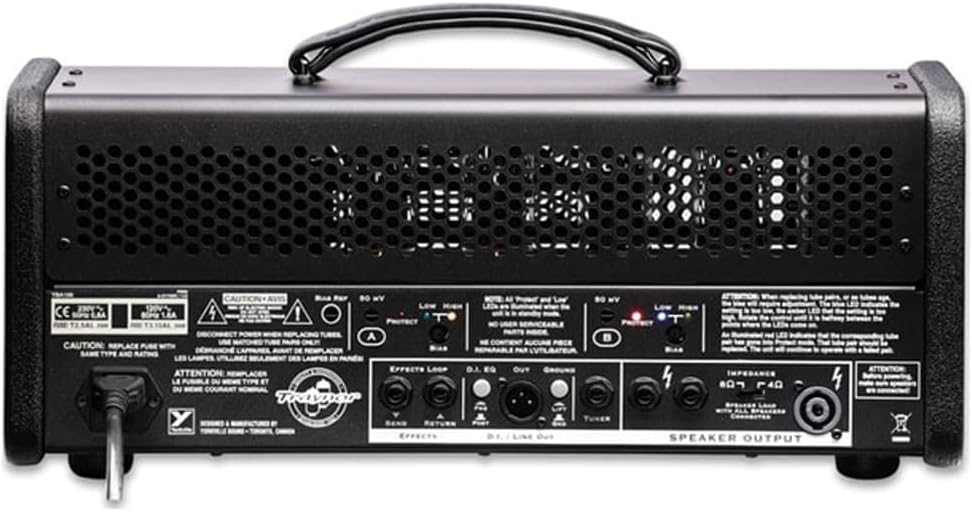

Figure 2: Rear panel of the Traynor YBA-100 Bass Head, showing power input, effects loop, DI out, and speaker outputs.

• AC vstup: Standard IEC power inlet for connecting the supplied power cord.
• Držák pojistky: Contains the main fuse for the ampživější.
• Efektová smyčka (Send/Return): 1/4-inch jacks for connecting external effects pedals or processors.
• DI Out (XLR): Balanced XLR output for direct connection to a mixing console or recording interface.
• Spínač zemního zdvihu: Lifts the ground connection for the DI Out to eliminate hum.
• Výstupy reproduktorů: Two 1/4-inch speaker jacks and one Speakon connector for connecting speaker cabinets. Ensure correct impedance matching.
• Úprava předpětí: Controls and LED indicators for adjusting the bias of the power tubes.

Nastavení

1. Umístění: Place the YBA-100 on a stable, level surface, ensuring adequate ventilation around the unit. Avoid placing it near heat sources or in direct sunlight.
2. Připojení reproduktorů: Connect your speaker cabinet(s) to the Speaker Output jacks on the rear panel. Ensure the total impedance of your speaker setup matches the amplifier's output impedance (4 or 8 ohms). Use high-quality speaker cables.
3. Připojení přístroje: Connect your bass guitar to either the 'Passive' or 'Active' input on the front panel using a standard 1/4-inch instrument cable. Use the 'Active' input for basses with active pickups or higher output.
4. Připojení napájení: Ensure the Power and Standby switches are in the 'OFF' position. Connect the supplied IEC power cord to the AC Input on the rear panel and then to a grounded electrical outlet.
5. Počáteční zapnutí: With all connections made, first flip the Power switch to 'ON'. Wait approximately 30-60 seconds for the tubes to warm up, then flip the Standby switch to 'ON'. The amplifier je nyní připraven k použití.

Návod k obsluze

Základní operace

• Upravte Získat control to achieve your desired input level and amount of overdrive.
• Použijte Bas, Střední, Frekvencea Ztrojnásobit controls to shape your tone. The Frequency control allows you to select the specific mid-range frequency to boost or cut.
• The Hluboký a Jasný switches provide quick tonal enhancements for low-end fullness or high-end clarity.
• The Rezonance control fine-tunes the low-end response of the power amplifier, affecting how tight or loose your bass sounds.
• Upravte Zvládnout control for your overall output volume.

Tube Biasing (for Tube Swapping)

The YBA-100 ships with 6L6 power tubes. It can also operate with EL34 tubes after a simple re-biasing procedure. This procedure should only be performed by a qualified technician or experienced user.

1. Zajistěte amplifier is powered off and unplugged.
2. Carefully replace the existing power tubes with the desired type (6L6 or EL34).
3. Locate the bias adjustment controls and LED indicators on the rear panel.
4. Zapněte amplifier (Power then Standby) and allow it to warm up.
5. Using a small screwdriver, adjust the bias trim pots (A and B) until the corresponding LED indicators turn green. Refer to the markings on the rear panel for specific instructions.
6. If the LEDs are red, the bias is too hot; if they are off, it's too cold. Adjust until green.

Note: Incorrect biasing can damage tubes and the amplifier. If unsure, consult a professional.

Effects Loop and DI Out

• Smyčka efektů: Connect the 'Send' jack to the input of your effects unit and the output of your effects unit to the 'Return' jack. This places effects after the preamp sekce.
• DI Out: Use the balanced XLR DI Out to send your signal directly to a mixing board or recording device. The Ground Lift switch can be used to eliminate ground loop hum if present.

Údržba

• Čištění: Vyčistěte vnější část ampOtřete vysavač měkkým, suchým hadříkem. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
• Výměna trubek: Vacuum tubes have a finite lifespan and will eventually need replacement. If you notice a decrease in performance, excessive noise, or inconsistent tone, it may be time to replace the tubes. Always replace tubes with high-quality, matched sets and ensure proper biasing as described in the 'Operating Instructions' section.
• Výměna pojistky: Pokud amplifier fails to power on, check the main fuse located in the AC input receptacle. Always replace the fuse with one of the exact same type and rating as specified on the unit.
• Větrání: Ujistěte se, že větrací mřížky jsou čisté od prachu a nečistot, aby se zabránilo přehřátí.

Odstraňování problémů

Pokud problém přetrvává i po vyzkoušení těchto řešení, obraťte se na kvalifikovaný servisní personál.

Specifikace

Záruka a podpora

For warranty information and technical support, please refer to the official Traynor website or contact your authorized Traynor dealer. Keep your purchase receipt as proof of purchase for warranty claims.
