1. Úvod
Thank you for choosing the HOFTRONIC Dimmable LED Wall Light Dallas XL. This 24W, 3000K warm white LED fixture is designed for both indoor and outdoor use, featuring an IP54 rating for protection against dust and splashing water. Its modern design and up-and-down lighting provide versatile illumination for various environments. This manual provides essential information for safe installation, operation, and maintenance of your new wall light.
Image 1.1: The HOFTRONIC Dallas XL LED Wall Light installed on a brick wall, providing warm illumination.
2. Bezpečnostní pokyny
- Před instalací, údržbou nebo čištěním vždy odpojte napájení hlavním jističem.
- Instalaci by měl provést kvalifikovaný elektrikář v souladu s místními elektrotechnickými předpisy.
- Zajistěte přívod objtage odpovídá zvtaguvedené na štítku produktu (230 V AC).
- Do not attempt to modify the fixture. Any modifications may void the warranty and pose a safety risk.
- Avoid looking directly into the LED light source when illuminated, as it may cause eye strain.
- Obalové materiály uchovávejte mimo dosah dětí.
- The fixture is rated IP54, meaning it is protected against dust ingress and splashing water. It is suitable for damp locations but not for submersion.
3. Obsah balení
Před zahájením instalace ověřte, zda jsou všechny komponenty přítomny:
- 1x HOFTRONIC Dimmable LED Wall Light Dallas XL (Model 442481)
- Montážní materiál (šrouby, hmoždinky)
- Návod k použití
4. Specifikace
| Značka: | HOFTRONIC |
| Číslo modelu: | 442481 |
| Rozměry (D x Š x V): | 280 × 35 × 90 mm (28 × 3.5 × 9 cm) |
| Hmotnost: | 5 g (Note: This weight seems unusually low; please verify upon receipt.) |
| IP hodnocení: | IP54 (ochrana proti prachu, ochrana proti stříkající vodě) |
| Materiál: | Hliník |
| Barva: | Šedá |
| Spotřeba energie: | 24 wattů |
| svtage: | 230 voltů (AC) |
| Světelný tok: | 1350 XNUMX lumenů |
| Teplota barev: | 3000K (teplá bílá) |
| Stmívatelné: | Ano |
| Směr světla: | Nahoru a dolů |
| Typ zdroje světla: | Integrovaná LED |
| Typ instalace: | Držák na zeď |
| Třída energetické účinnosti: | F |
Image 4.1: Product dimensions for the Dallas XL wall light.
Image 4.2: IP54 rating for dust and splash resistance.
Image 4.3: EU Energy Label for the HOFTRONIC LED Wall Light. For more details, visit the official EPREL database: Odkaz EPREL
5. Nastavení a instalace
Důležité: Před zahájením instalace se ujistěte, že je hlavní jistič odpojen od napájení.
- Připravte instalační prostor: Choose a suitable location on a wall, ensuring it is structurally sound and can support the fixture's weight. Mark the desired mounting points.
- Namontujte základnu svítidla: Use the provided mounting hardware to securely attach the fixture's base to the wall. Ensure the cable inlet is positioned correctly for your wiring.
- Elektrické připojení: Carefully connect the electrical wires from your mains supply to the terminals inside the fixture. Follow standard wiring practices: Live (L), Neutral (N), and Earth (E) if applicable. Ensure all connections are tight and secure.
- Zajistěte přípravek: Once wiring is complete, carefully attach the main body of the wall light to the mounted base, ensuring it is firmly secured and sealed to maintain its IP54 rating.
- Obnovit napájení: Once the fixture is fully installed and secured, restore power at the main circuit breaker.
- Testovací provoz: Zapněte spínač světla, abyste ověřili jeho správnou funkci.

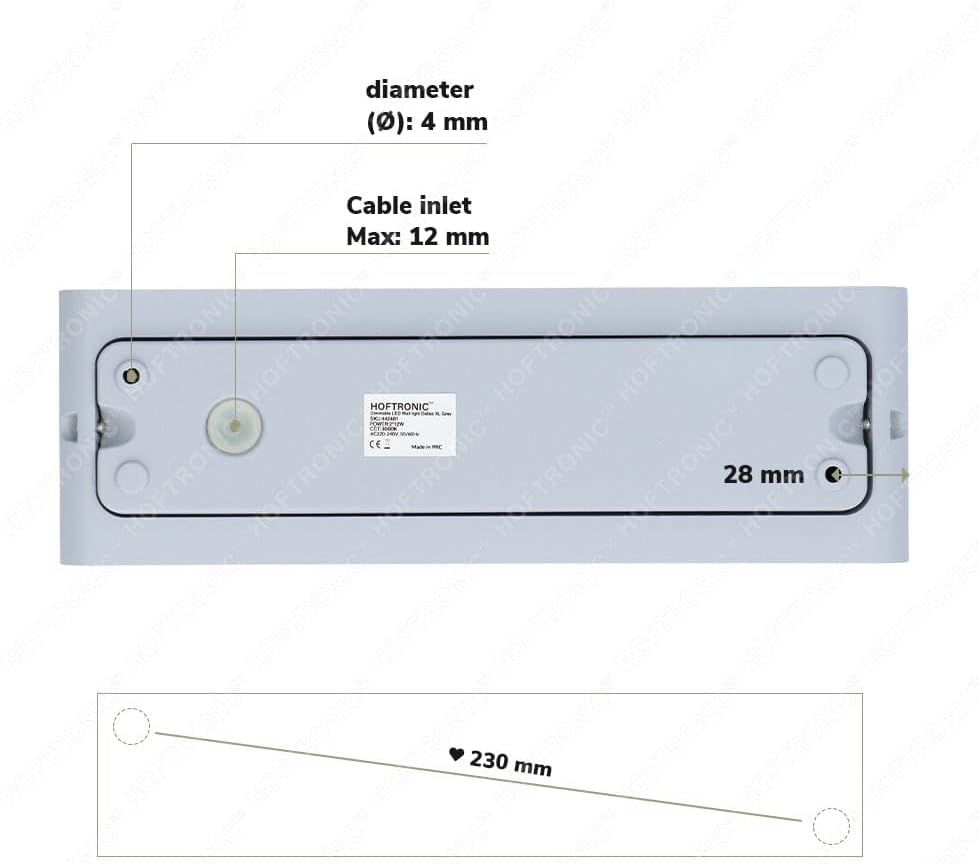

Obrázek 5.1: Zadní strana view of the fixture with mounting points and cable inlet details.
6. Návod k obsluze
The HOFTRONIC Dallas XL LED Wall Light is designed for simple operation.
- Zapnutí/vypnutí: K zapnutí nebo vypnutí svítidla použijte standardní nástěnný vypínač.
- Funkce stmívání: This fixture is dimmable. To adjust the brightness, connect it to a compatible LED dimmer switch (not included). Follow the dimmer switch manufacturer's instructions for installation and operation.
Image 6.1: The wall light providing up and down illumination.
7. Údržba
The HOFTRONIC Dallas XL LED Wall Light is constructed from low-maintenance aluminum, ensuring durability.
- Čištění: Před čištěním odpojte napájení. Použijte měkký,amp cloth to wipe the exterior of the fixture. Do not use abrasive cleaners, solvents, or harsh chemicals, as these can damage the finish or electrical components.
- Inspekce: Pravidelně kontrolujte svítidlo, zda nevykazuje známky poškození, uvolněných spojů nebo opotřebení. Pokud zjistíte jakékoli problémy, odpojte napájení a obraťte se na kvalifikovaného elektrikáře.
- LED diody: Integrovaný LED světelný zdroj je navržen pro dlouhou životnost a není uživatelsky vyměnitelný.
8. Řešení problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Světlo se nerozsvítí. | Chybí napájení, uvolněná kabeláž, vadný vypínač. | Check circuit breaker. Verify all electrical connections are secure. Test the wall switch. |
| Světlo nečekaně bliká nebo ztlumuje. | Incompatible dimmer, loose wiring, voltage výkyvy. | Ensure a compatible LED dimmer is used. Check wiring connections. Consult an electrician if voltagExistuje podezření na problémy. |
| Water ingress or condensation inside fixture. | Improper installation, damaged seal. | Disconnect power immediately. Re-check installation to ensure proper sealing. If damage is present, the fixture may need replacement. |
If you encounter problems not listed here or if the suggested solutions do not resolve the issue, please contact HOFTRONIC customer support.
9. Záruka a podpora
HOFTRONIC products are manufactured to high-quality standards. For information regarding warranty coverage, technical support, or spare parts availability, please refer to the official HOFTRONIC website or contact their customer service directly. Please have your model number (442481) and purchase date available when contacting support.
While the product specifications mention "Information indisponible sur les pièces détachées" (Information unavailable on spare parts), HOFTRONIC typically offers support for their products.
