Zavedení
Děkuji za nákupasing the Wesley 52 in. Indoor/Outdoor Oil Rubbed Bronze DC Motor Ceiling Fan. This manual provides detailed instructions for the safe installation, operation, and maintenance of your new ceiling fan. Please read this manual thoroughly before beginning installation and keep it for future reference.

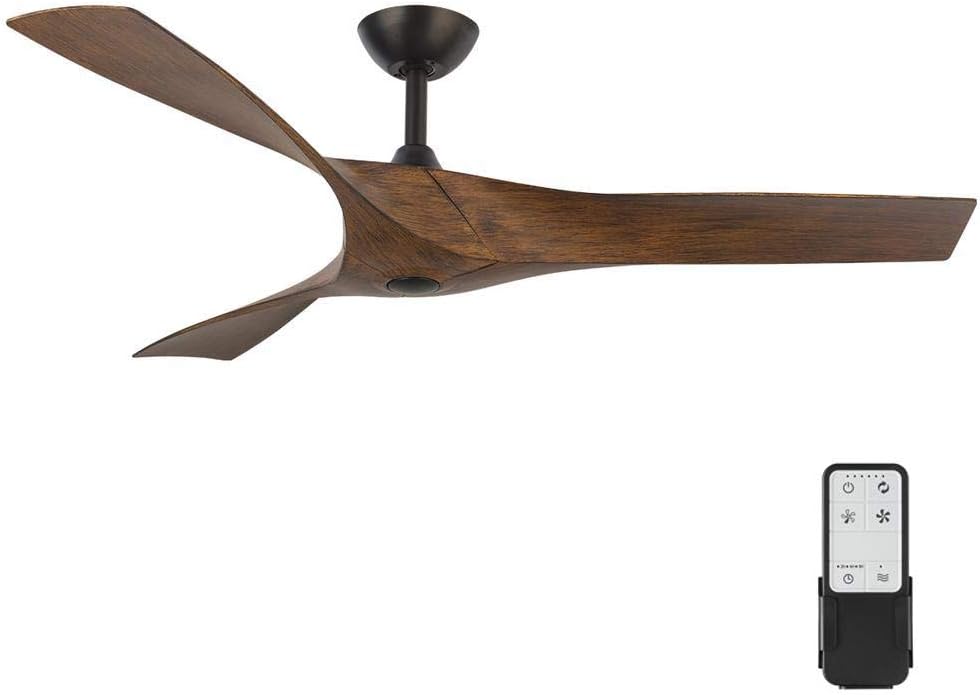

Figure 1: Wesley 52-inch Oil Rubbed Bronze DC Motor Ceiling Fan with its remote control.
Bezpečnostní informace
To reduce the risk of electrical shock, fire, or injury to persons, always follow these basic precautions:
- Před instalací ventilátoru si přečtěte všechny pokyny.
- Ensure the installation site has a minimum clearance of 7 feet from the floor to the fan blades.
- Veškeré zapojení musí být v souladu s národními a místními elektrotechnickými předpisy.
- Před instalací nebo servisem odpojte napájení hlavním jističem.
- The fan must be mounted to a ceiling joist or support capable of supporting a minimum of 35 lbs (15.9 kg).
- Neprovozujte ventilátor s poškozenými díly.
- Nevkládejte žádné předměty do lopatek ventilátoru, když je ventilátor v provozu.
- This fan is suitable for both indoor and outdoor (damp location rated) use. Ensure proper wiring and protection for outdoor installations.
Obsah balení
Carefully unpack your fan and check to ensure all contents are present. If any parts are missing or damaged, contact customer service immediately.
- Sestava motoru ventilátoru
- Čepele ventilátoru (3)
- Dálkové ovládání s držákem na stěnu
- Sestava downrod
- Montážní konzola
- Sada hardwaru (šrouby, podložky, matice)
- Návod k použití
Obrázek 2: Přesview of the Wesley ceiling fan components, showing the motor housing and blades.
Nastavení a instalace
Požadované nástroje:
- Phillips šroubovák
- Plochý šroubovák
- Nastavitelný klíč
- Odizolovače drátů
- Elektrická páska
- Žebřík
Kroky instalace:
- Vypnout napájení: Před spuštěním se ujistěte, že je napájení vypnuto jističem, abyste předešli úrazu elektrickým proudem.
- Instalace montážního držáku: Připevněte montážní konzolu ke stropní vývodové krabici. Ujistěte se, že je vývodová krabice bezpečně upevněna ke konstrukci budovy a unese hmotnost ventilátoru.
- Sestavte spouštěcí tyč: Insert the downrod through the canopy and coupling cover. Feed the motor wires through the downrod.
- Attach Blades to Motor: Důležitá poznámka: For easier installation, it is recommended to attach the fan blades to the motor assembly před hanging the motor from the ceiling. Align the blade holes with the motor's mounting points and secure with the provided screws.
Obrázek 3: Detail upevnění lopatek ventilátoru ke skříni motoru.
Obrázek 4: Shora dolů view of the three fan blades assembled, showing their unique curved design.
- Zavěšení ventilátoru: Carefully lift the fan assembly and hang it from the mounting bracket using the hook provided on the downrod.
- Elektrické připojení: Connect the fan's electrical wires to the household wiring according to the wiring diagram in the separate wiring guide (if provided) or standard electrical practices (Black to Black, White to White, Green/Bare to Ground). Ensure all connections are secure with wire nuts and electrical tape.
- Secure Fan to Mounting Bracket: Once wiring is complete, carefully slide the fan assembly into the mounting bracket and secure it with the provided screws.
- Instalace stříšky: Posuňte kryt až ke stropu a připevněte jej k montážnímu držáku.
- Nastavení dálkového ovládání: Install batteries into the remote control. Follow the instructions in the remote control section to pair it with the fan.
Figure 5: The Wesley ceiling fan elegantly installed in a modern kitchen setting, demonstrating its aesthetic appeal.
Figure 6: The Wesley ceiling fan installed on an outdoor patio, highlighting its indoor/outdoor versatility.
Návod k obsluze
Your Wesley ceiling fan is operated by the included remote control. Ensure the remote has fresh batteries installed.
Figure 7: The remote control for the Wesley ceiling fan, showing its various buttons for fan speed and direction.
Funkce dálkového ovládání:
- Vypínač: Zapíná/vypíná ventilátor.
- Tlačítka rychlosti ventilátoru: Adjusts fan speed (typically 6 levels). Press to cycle through speeds or dedicated buttons for specific speeds.
- Fan Direction Button: Reverses the direction of the fan blades. Use for summer (downward airflow for cooling) or winter (upward airflow for circulating warm air).
- Tlačítko časovače: Sets a timer for the fan to turn off automatically (if applicable).
Spárování dálkového ovladače:
If the remote control does not operate the fan, it may need to be paired. With the fan's power turned off at the wall switch or circuit breaker, turn the power back on. Within 30 seconds of restoring power, press and hold the "Pair" button (often a small recessed button or a combination of buttons) on the remote control for 3-5 seconds until the fan responds. Ensure you are within close proximity to the fan during pairing.
Údržba
Pravidelná údržba zajistí dlouhou životnost a optimální výkon vašeho stropního ventilátoru.
- Čištění: Ventilátor otřete měkkým hadříkemamp cloth. Do not use abrasive cleaners or solvents as they may damage the finish. Ensure power is off before cleaning.
- Čištění čepele: The fan blades can accumulate dust. Gently wipe them with a soft, dry cloth.
- Utáhněte šrouby: Periodically check all screws on the fan and downrod for tightness. Vibration from normal operation can cause them to loosen over time.
- Není nutné mazání: The DC motor is permanently lubricated and does not require oiling.
Odstraňování problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ventilátor se nespustí. |
|
|
| Ventilátor vydává hluk. |
|
|
| Ventilátor se třese. |
|
|
| Dálkové ovládání nefunguje. |
|
|
Specifikace
| Funkce | Detail |
|---|---|
| Název modelu | 34776-HBUM |
| Značka | Sbírka domácích dekoratérů |
| Rozměry produktu | 52"W |
| Barva | Olejem třený bronz |
| Počet čepelí | 3 |
| Materiál čepele | Plast |
| Zdroj napájení | Elektrický kabel |
| Kontrolní metoda | Vzdálený |
| Vnitřní/venkovní použití | Venkovní, Vnitřní |
| Hmotnost položky | 13.92 libry |
| UPC | 773546293549 |
Záruka a podpora
Informace o záruce:
This Home Decorators Collection product is manufactured to the highest quality standards and is warranted to be free from defects in materials and workmanship for a period specified by the manufacturer. Please refer to the warranty card included with your purchase for specific terms and conditions. Keep your proof of purchase for warranty claims.
Zákaznická podpora:
For technical assistance, missing parts, or warranty inquiries, please contact Home Decorators Collection customer service. Contact information can typically be found on the product packaging or the manufacturer's official website. Please have your model number (34776-HBUM) and purchase date ready when contacting support.
