Eonon GA2187J 10.1-inch Android 10 Car Navigation System User Manual

1. Úvod

Děkuji za nákupasing the Eonon GA2187J 10.1-inch Android 10 Car Navigation System. This manual provides essential information for the safe and efficient use of your device. Please read it thoroughly before installation and operation, and keep it for future reference.

The Eonon GA2187J is a 2-DIN car multimedia system featuring a 10.1-inch IPS touchscreen display, Android 10 operating system, GPS navigation, Bluetooth, Wi-Fi connectivity, and various multimedia functions.

2. Bezpečnostní informace

• Doporučená profesionální instalace: Installation of this product requires technical expertise. It is strongly recommended to have the unit installed by a qualified professional to prevent damage to the product or your vehicle.
• Napájení: This unit operates on a DC 12V power supply. Ensure correct voltage connections to avoid damage.
• Bezpečnost jízdy: Nepoužívejte systém způsobem, který by vás rozptyloval od řízení. Vždy upřednostňujte bezpečnost silničního provozu.
• Teplota: Nevystavujte jednotku extrémním teplotám nebo přímému slunečnímu záření po delší dobu.
• vlhkost: Chraňte jednotku před vodou a nadměrnou vlhkostí.
• Čištění: K čištění používejte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky nebo rozpouštědla.

3. Konec produktuview

3.1 Klíčové vlastnosti

• Operační systém Android 10
• 10.1-inch IPS Full Touch Capacitive Screen (1024x600 resolution)
• Quad-Core CPU (MTK 8227L 1.2GHz ARM A7)
• 2GB RAM, 16GB Internal Storage
• Built-in GPS Navigation
• Bluetooth 4.0 for Hands-Free Calling and Music Streaming
• Wi-Fi (2.4G) Connectivity
• USB and MicroSD Card Support (up to 64GB)
• Kompatibilita ovládání na volantu
• Multi-language Support (85 languages including English and Japanese)

3.2 Obsah balení

Ověřte, zda jsou v balení přítomny všechny položky:

• Eonon GA2187J Head Unit x1
• Napájecí kabel x1
• GPS Antenna x1 (3m)
• Wi-Fi Antenna x1 (1.5m)
• AV kabel x2
• USB Cable x2 (1m)
• Microphone x1 (3m)
• 15A Pojistka x1
• Demontážní nástroj x1
• Upevňovací šrouby x4
• Uživatelská příručka x1

Image: Included accessories for the Eonon GA2187J car navigation system, showing cables, antennas, microphone, and tools.

4. Nastavení a instalace

4.1 Kontrolní seznam před instalací

• Ujistěte se, že je vypnuté zapalování vozidla a odpojená baterie.
• Ověřte kompatibilitu s palubní deskou a kabelovým svazkem vašeho vozidla.
• Shromážděte všechny potřebné nástroje pro instalaci.

4.2 Montážní rozměry

The unit has the following dimensions:

• Velikost panelu: 252 mm (šířka) x 147 mm (výška)
• Velikost instalace: 178 mm (Width) x 125 mm (Length) x 100 mm (Height)

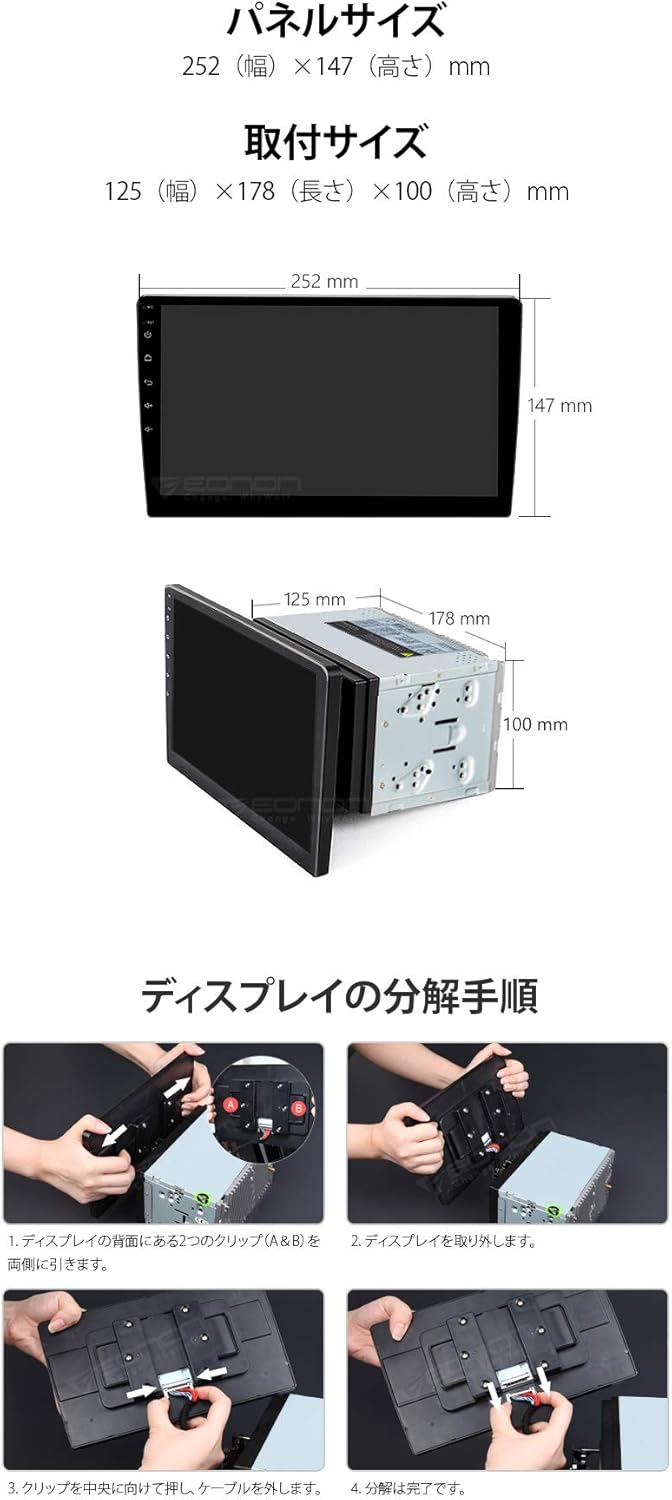

Image: Diagram showing the panel size, installation size, and steps for disassembling the display from the main unit.

4.3 Schéma zapojení

Refer to the detailed wiring diagram for proper connection of all components. Incorrect wiring can cause damage to the unit or vehicle.

Image: Comprehensive wiring diagram illustrating connections for power, speakers, antennas, USB, and other input/output ports.

Klíčová spojení:

• Napájecí kabel: Connect to vehicle's power supply (DC 12V).
• GPS anténa: Namontujte na místě s průhledným view z nebe.
• Wi-Fi anténa: Connect for wireless network access.
• USB kabely: Pro připojení USB zařízení.
• Externí mikrofon: Pro lepší kvalitu hovoru.
• RCA výstupy: For connecting external displays or ampzáchranáři.
• CAM IN: Pro připojení zadní částiview camera (sold separately).

5. Návod k obsluze

5.1 Základní obsluha

• Zapnutí/vypnutí: The unit powers on with the vehicle's ignition.
• Dotyková obrazovka: Navigate the interface using the 10.1-inch IPS full touch screen.
• Podsvícení tlačítek: Customize the 7-color button backlight to match your vehicle's interior.
• Zobrazení hodin: The unit features a built-in clock display function.
• Power Status Memory: The system remembers its last state when powered off.

Systém 5.2 Android 10

The unit runs on Android 10, offering a familiar smartphone-like experience. You can install various applications from the app store.

Image: Screenshot of the Android 10 interface on the Eonon GA2187J, highlighting key features like CPU, RAM, and ROM specifications.

5.3 Navigace

The unit comes with built-in GPS navigation. You can use pre-installed map applications or download others from the app store. Online maps require an internet connection.

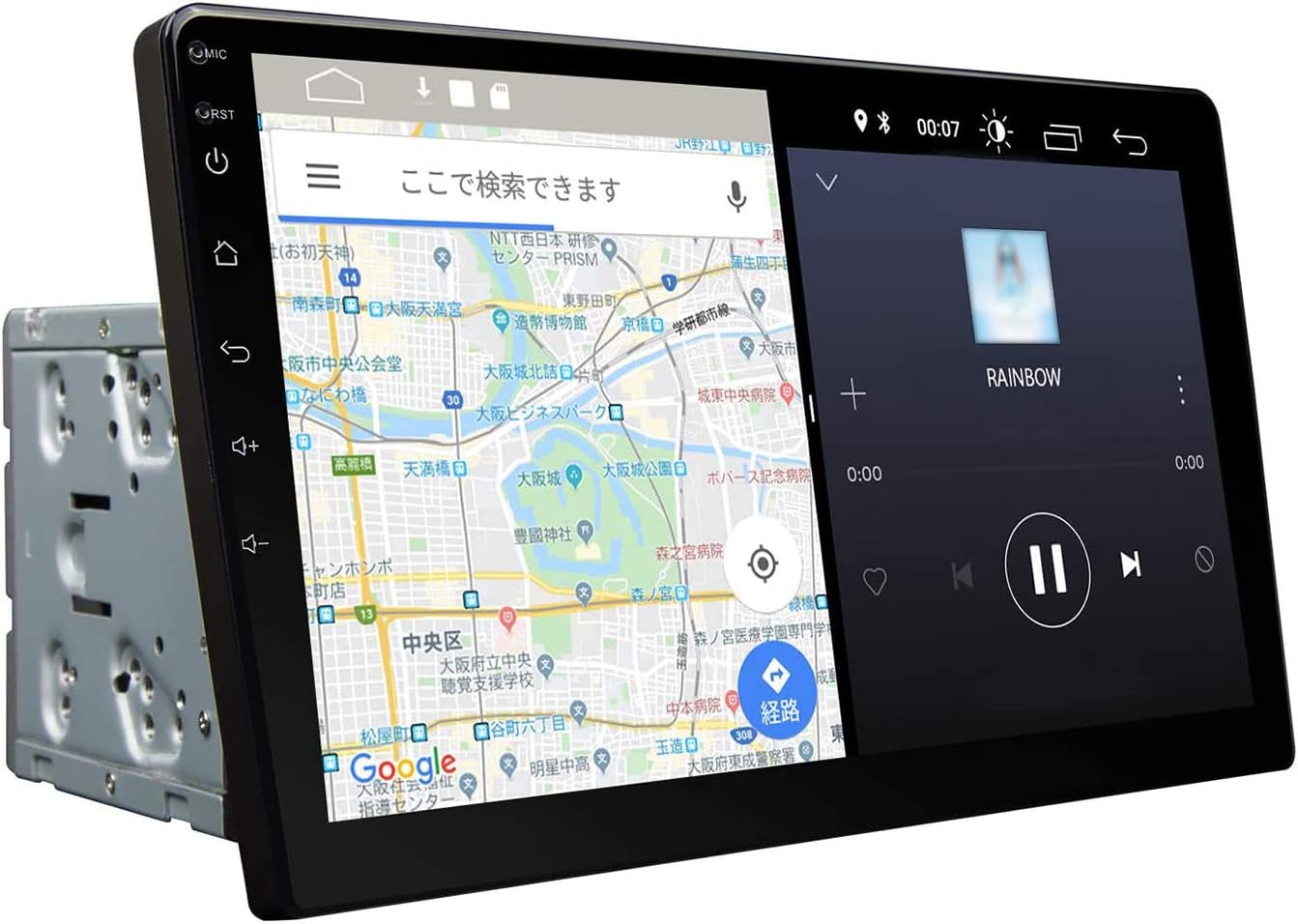

Image: The Eonon GA2187J display showing a navigation map on one side and a media player on the other, demonstrating multi-window functionality.

5.4 Konektivita

• Bluetooth 4.0:
  • Pairing Password: 5802
  • Název zařízení: EONON
  • Supports hands-free calling, phonebook synchronization, and Bluetooth music playback.
  • Features a built-in microphone and supports an external microphone for clearer calls.
• Wi-Fi (2.4G): Connect to available Wi-Fi networks for internet access, app downloads, and online services.
• 4G Dongle Support: The unit supports an external 4G dongle (sold separately) for mobile internet connectivity.
• iPhone Connection (PhoneLink): Connect your iPhone for integrated features.
• Android Smartphone Connection: For Android Auto functionality, a CarPlay USB dongle (EONON A0585, sold separately) may be required.
• MirrorLink: Supports screen mirroring from compatible smartphones.

5.5 Přehrávání multimédií

• USB / MicroSD: Supports USB flash drives and MicroSD cards up to 64GB.
• Video formáty: AVI, MKV, MP4, WMV, RMVB, MPG, and other Android video formats. Supports network streaming and 1080p video playback.
• Zvukové formáty: MP3, WMA, WAV, AC3, OGG, FLAC, and other audio formats. Supports network audio playback.
• Formáty obrázků: JPEG, BMP, PNG, TIFF.
• Rádiový tuner: Built-in radio tuner with 30 preset stations (FM18, AM12).

5.6 Pokročilé funkce

• Multi-Window Display: Split the screen to display two applications simultaneously.
• RCA Full Screen Share: Output video from any mode to headrest monitors or flip-down monitors.
• Ovládání na volantu: Compatible with existing steering wheel controls for convenient operation.
• DSP (digitální zpracování zvukového pole): Enhances audio quality with a 30-band graphic equalizer and optimal sound stage výběr.
• Podpora OBD2: Compatible with EONON V0056 OBD2 dongle (sold separately) to display vehicle data.
• Backup Camera Linkage: Automatically switches to the backup camera view when reversing (camera sold separately, EONON A0119N A0121N A0130N compatible).
• TV Viewing: Supports external TV tuners (EONON V003S V0050, sold separately).

Image: Visual representation of iPhone connectivity, Digital Sound Field Processing (DSP), and the 30-band graphic equalizer interface.

Image: The Eonon GA2187J display demonstrating multi-window functionality with navigation and media player, and an example of RCA full screen sharing to a rear monitor.

Obrázek: Overview of various connectivity options and optional features including navigation, Wi-Fi/4G, TV viewing, OBD2, CarPlay, and backup camera integration.

6. Údržba

• Čištění obrazovky: K jemnému otření obrazovky použijte měkký hadřík, který nepouští vlákna. V případě odolných šmouh lehceampen the cloth with water or a screen-safe cleaner. Do not spray liquid directly onto the screen.
• Generální úklid: Keep the unit free from dust and debris. Use a soft brush or compressed air to clean vents and ports.
• Aktualizace softwaru: Periodically check for software updates to ensure optimal performance and access to new features. Updates may be available through the system settings or the manufacturer's webmísto.
• Vyhněte se agresivním chemikáliím: Do not use strong detergents, solvents, or abrasive cleaners, as they can damage the unit's finish or screen.

7. Řešení problémů

V případě problémů, které zde nejsou uvedeny, nebo pokud kroky pro řešení potíží problém nevyřeší, kontaktujte zákaznickou podporu.

8. Specifikace

Note: Specifications are subject to change without prior notice due to product improvements.

9. Záruka a podpora

9.1 Záruka výrobce

Tento produkt je dodáván s a 1letá záruka výrobce. To claim warranty service, the serial number displayed on the outer packaging (which cannot be reissued) is required. Initial defects are handled according to the manufacturer's warranty policy.

For detailed warranty information, please refer to the official Eonon webmísto:

Eonon Warranty Information

9.2 Technická podpora

Please note that direct support for installation or usage methods is not provided by the manufacturer. It is highly recommended to consult a professional for installation in your vehicle.

For general inquiries or product information, please visit the Eonon official website or contact their customer service channels if available.
