Hyundai HY-HY900SI Inverter Generator User Manual

1. Úvod a konecview

This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Hyundai HY-HY900SI Inverter Generator. The HY-HY900SI is a compact, lightweight, and functional inverter generator designed for various applications requiring portable power.

Key features include a rated power output of 750 W (0.75 kW) and a maximum power output of 900 W (0.90 kW) at 230 V and 50 Hz. It features a 2.4-liter fuel tank capacity and operates at a low noise level of approximately 44 decibels. The generator is equipped with a 12V DC output with surge protection, an economy switch for fuel efficiency, and LED indicators for overload and operational status.

Obrázek 1: Přední strana view of the Hyundai HY-HY900SI Inverter Generator, showing the control panel and outlets.

2. Bezpečnostní informace

Při provozu generátoru vždy upřednostňujte bezpečnost. Nedodržení těchto pokynů může vést k vážnému zranění nebo smrti.

• Nebezpečí oxidu uhelnatého: Generators produce carbon monoxide, an odorless, colorless, poisonous gas. Operate the generator outdoors in a well-ventilated area, far away from windows, doors, and vents. Never operate indoors, in a garage, or in any enclosed space.
• Nebezpečí požáru: Benzín je vysoce hořlavý. Palivo doplňujte v dobře větraném prostoru s vypnutým a vychladlým motorem. V blízkosti generátoru nekuřte a nedovolte přístup k otevřenému ohni. Palivo skladujte ve schválené nádobě na bezpečném místě.
• Nebezpečí úrazu elektrickým proudem: Neprovozujte generátor ve vlhkém prostředí. Ujistěte se, že všechna elektrická připojení jsou bezpečná a suchá. Nikdy se nedotýkejte elektrických součástí mokrýma rukama.
• Horké povrchy: The generator's engine and exhaust system become very hot during operation and remain hot for some time after shutdown. Avoid contact with these surfaces to prevent burns.
• Děti a domácí mazlíčci: Udržujte děti a domácí zvířata vždy mimo dosah generátoru.
• Ochrana sluchu: Although designed for low noise, prolonged exposure to generator noise can cause hearing damage. Consider wearing ear protection during extended operation.

Obrázek 2: Zpět view of the generator, showing the exhaust area with a caution label. Avoid touching hot surfaces.

3. Součásti a vlastnosti produktu

Familiarize yourself with the main components of your HY-HY900SI generator:

• Ovládací panel: Located on the front, it houses the outlets, indicators, and control switches.
• Víčko od nádrže: For filling the gasoline tank.
• Zpětný startér: Slouží k ručnímu spuštění motoru.
• Výfukový otvor: Discharges engine fumes.
• AC 230V Outlet: Standard power outlet for electrical appliances.
• Zásuvka DC 12V/4A: For charging 12V batteries or powering compatible DC devices.
• USB porty: Pro nabíjení zařízení napájených přes USB.
• ECO spínač: Zapne ekonomický režim pro snížení spotřeby paliva a hluku při nižším zatížení.
• Indikátor přetížení: An LED that illuminates when the generator is overloaded.
• Indikátor výstupu: An LED that indicates power output is available.
• Kontrolka oleje: An LED that illuminates when engine oil level is low.
• Resetovací tlačítko: For resetting the overload protection.
• Parallel Outlets: For connecting two compatible generators in parallel to increase power output (requires a parallel kit, sold separately).

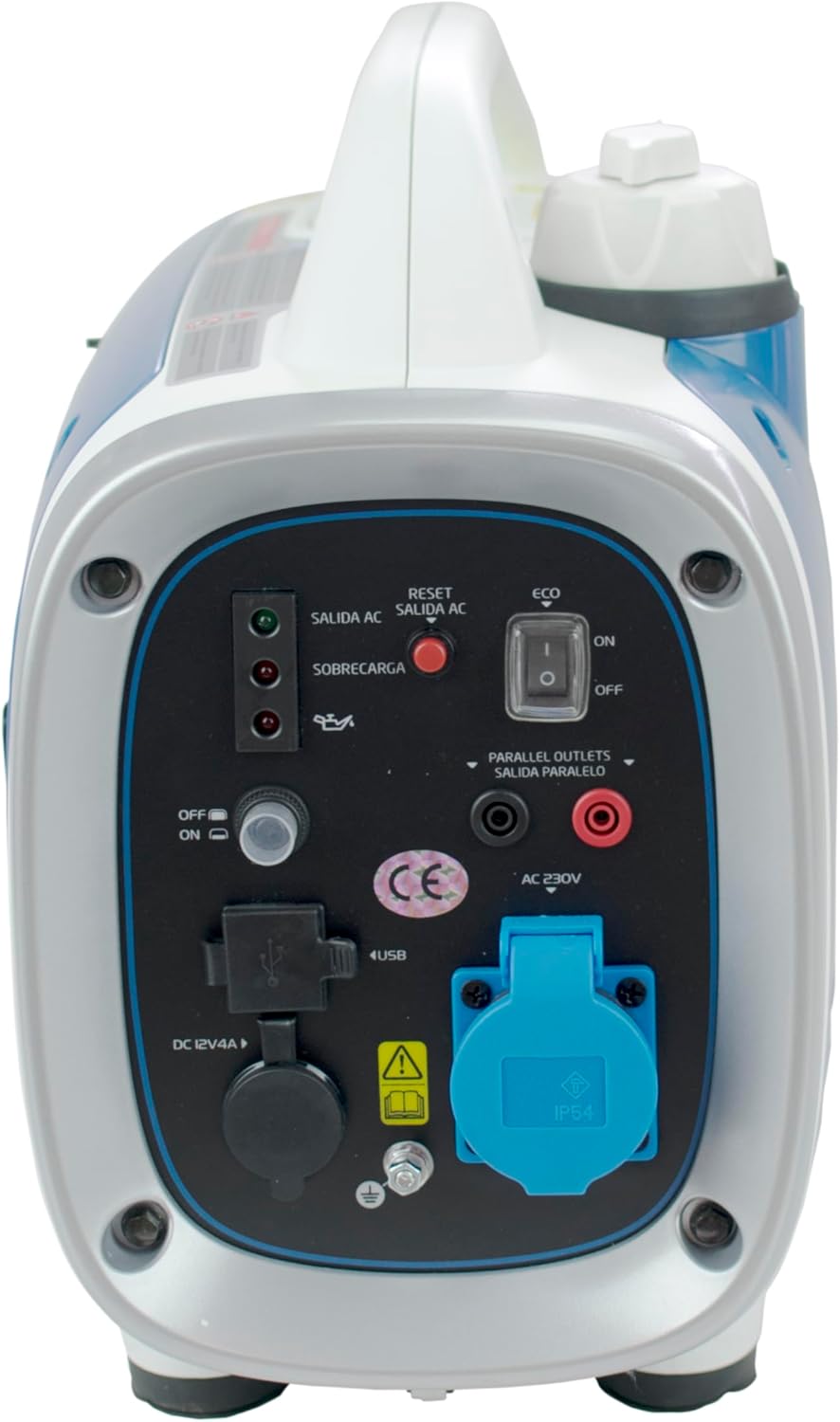

Obrázek 3: Detailní view of the control panel, showing the AC outlet, DC 12V/4A, USB ports, ECO switch, and indicator lights.

4. Nastavení

Před prvním použitím je správné nastavení zásadní pro bezpečný a efektivní provoz.

4.1. Umístění

• Umístěte generátor na pevný a rovný povrch.
• Ensure adequate ventilation. Operate only outdoors and away from any openings to buildings.
• Maintain a minimum clearance of 1 meter (3 feet) from other objects or structures.

4.2. Doplnění motorového oleje

The generator is shipped without engine oil. You must add the correct type and amount of oil before starting.

1. Vyhledejte víčko/měrku oleje.
2. Remove the cap and carefully pour the recommended engine oil (refer to specifications for type and capacity) into the oil reservoir.
3. Check the oil level using the dipstick; it should be at the upper mark.
4. Bezpečně nasaďte víčko plnicího otvoru oleje.

4.3. Přidání paliva

Používejte čerstvý bezolovnatý benzín s oktanovým číslem 87 nebo vyšším.

1. Ujistěte se, že je motor vypnutý a vychladlý.
2. Odšroubujte víčko palivové nádrže.
3. Carefully pour gasoline into the fuel tank, avoiding overfilling. Leave some space for fuel expansion.
4. Bezpečně nasaďte víčko palivové nádrže. Rozlité palivo ihned setřete.

5. Návod k obsluze

5.1. Spuštění motoru

1. Ujistěte se, že generátor stojí na rovném povrchu a že všechna připojení jsou bezpečná.
2. Otočte palivový ventil do polohy „ON“.
3. If the engine is cold, move the choke lever to the 'CHOKE' position. If the engine is warm, move it directly to the 'RUN' position.
4. Otočte spínač motoru do polohy „ON“.
5. Grasp the recoil starter handle firmly and pull it slowly until resistance is felt, then pull sharply to start the engine. Repeat if necessary.
6. Jakmile motor nastartuje, postupně posuňte páčku sytiče do polohy „RUN“ (chod).

5.2. Using the ECO Switch

The ECO switch allows the engine speed to automatically adjust to the connected load, reducing fuel consumption and noise.

• Poloha „ZAPNUTO“: Activates economy mode. Ideal for light loads or when lower noise is desired.
• Poloha „VYPNUTO“: Disables economy mode. The engine runs at a constant speed, providing full power output. Recommended for heavy loads or when starting high-demand appliances.

5.3. Připojení elektrických zařízení

Ensure the generator is running stably before connecting any devices.

• AC 230V: Plug your appliance into the AC outlet. Ensure the total wattage does not exceed the generator's rated output (750W) to avoid overloading.
• Stejnosměrné napájení 12 V/4 A: Connect 12V devices or battery charging cables to the DC outlet.
• USB: Plug USB charging cables into the USB ports for charging compatible devices.

5.4. Zastavení motoru

1. Odpojte všechny elektrické zátěže od generátoru.
2. Otočte spínač motoru do polohy „VYPNUTO“.
3. Otočte palivový ventil do polohy „VYPNUTO“.

6. Údržba

Pravidelná údržba zajišťuje optimální výkon a prodlužuje životnost vašeho generátoru.

• Motorový olej: Check the engine oil level before each use. Change the oil after the first 20 hours of operation, then every 50-100 hours or every 6 months, whichever comes first.
• Vzduchový filtr: Inspect the air filter regularly and clean or replace it as needed, especially in dusty conditions.
• Zapalovací svíčka: Zapalovací svíčku kontrolujte jednou ročně nebo každých 100 hodin. V případě potřeby ji vyčistěte nebo vyměňte.
• Palivový systém: If storing the generator for an extended period (more than 30 days), drain the fuel tank and carburetor or use a fuel stabilizer to prevent fuel degradation.
• Generální úklid: Keep the generator clean and free of dirt and debris. Use a damp cloth to wipe down exterior surfaces. Do not use a pressure washer.
• Monthly Start-up: If the generator is not used frequently, start it for a short period (e.g., 15-20 minutes) once a month to keep components lubricated and ensure readiness.

7. Řešení problémů

V této části naleznete běžné problémy a jejich řešení.

8. Specifikace

Technical specifications for the Hyundai HY-HY900SI Inverter Generator:

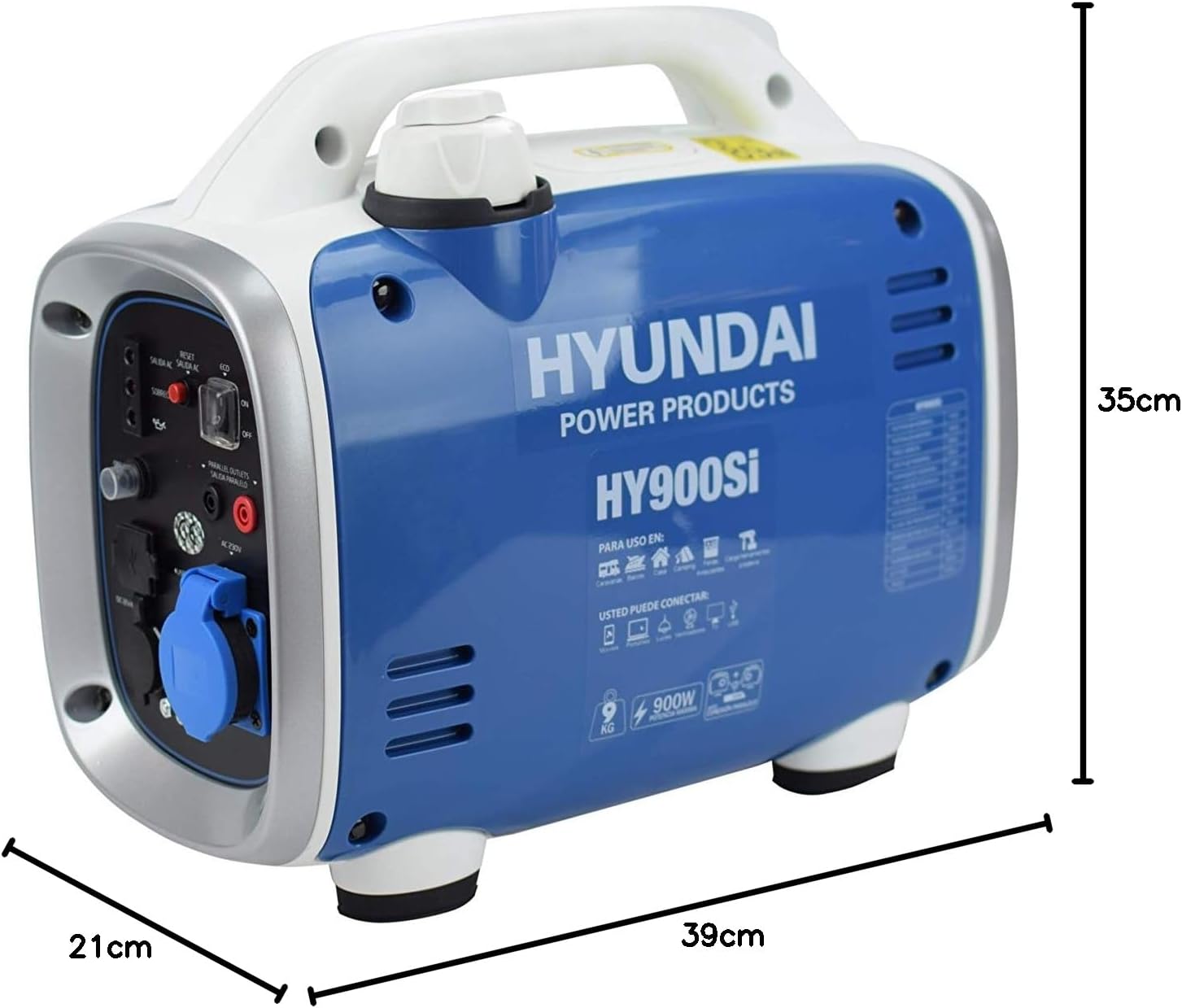

Figure 4: Dimensions of the Hyundai HY-HY900SI Inverter Generator.

9. Záruka a podpora

For warranty information, please refer to the documentation provided at the time of purchase or contact your retailer. Specific warranty terms and conditions may vary by region and retailer.

For technical support or service inquiries, please contact Hyundai Power Products customer service or your authorized service center. Contact details are typically available on the manufacturer's webna webu nebo v dokumentaci k nákupu.
