TC Electronic HALL OF FAME 2 MINI REVERB

TC Electronic Hall of Fame 2 Mini Reverb Pedal User Manual

Značka: TC Electronic | Model: SÍŇ SLÁVY 2 MINI REVERB

Zavedení

The TC Electronic Hall of Fame 2 Mini Reverb is an ultra-compact reverb pedal designed for electric guitars, featuring a groundbreaking MASH footswitch and new shimmer reverb algorithms. This manual provides essential information for setting up, operating, and maintaining your pedal.

Mezi klíčové vlastnosti patří:

  • Innovative pressure-sensitive MASH footswitch for real-time parameter control.
  • Next-generation reverb algorithms, including the new Shimmer reverb.
  • Dedicated knobs for Decay, Tone, and Mix for easy reverb fine-tuning.
  • Compatibility with the free TonePrint App for beaming custom reverbs.

Nastavení

Follow these steps to connect your Hall of Fame 2 Mini Reverb pedal:

  1. Připojení napájení: Connect a standard 9V DC power supply (not included) to the power input jack on the side of the pedal. Ensure the power supply provides at least 100mA and has a center-negative polarity.
  2. Vstupní připojení: Connect your guitar or other instrument to the 1/4-inch input jack on the right side of the pedal using a standard instrument cable.
  3. Výstupní připojení: Připojte 6 mm jack výstup na levé straně pedálu k vašemu amplifier or the next pedal in your signal chain using a standard instrument cable.

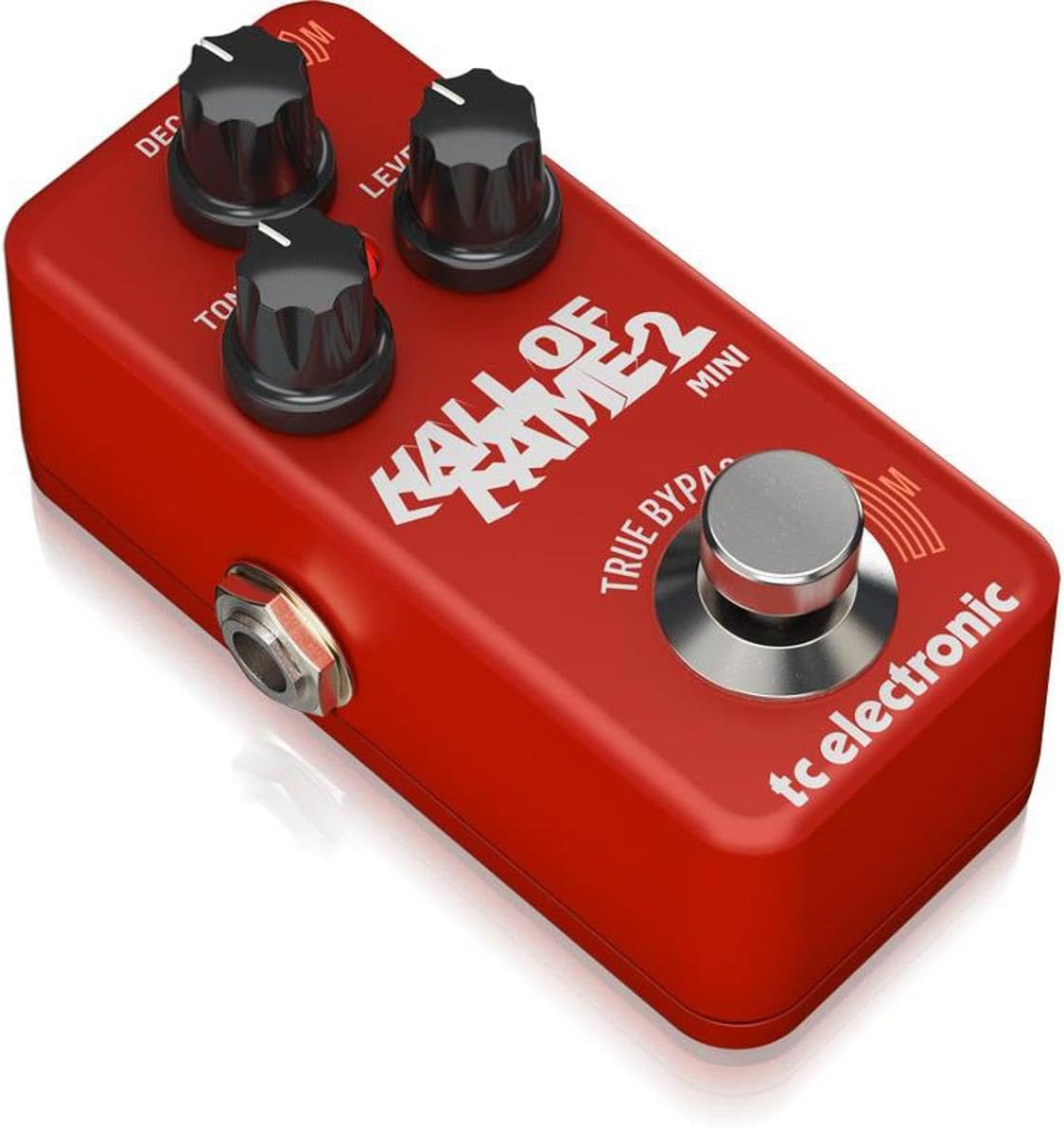

Úhlové view of TC Electronic Hall of Fame 2 Mini Reverb pedal showing input and output jacks
Obrázek 1: Úhlové view of the Hall of Fame 2 Mini Reverb pedal, illustrating the input and output jack locations for proper setup.

Once all connections are made, the pedal is ready for operation.

Ovládání pedálu

The Hall of Fame 2 Mini Reverb features three control knobs and a unique MASH footswitch:

Přední view of TC Electronic Hall of Fame 2 Mini Reverb pedal showing Decay, Tone, Mix knobs and MASH footswitch
Obrázek 2: Přední strana view of the Hall of Fame 2 Mini Reverb, highlighting the control knobs and the MASH footswitch.
  • Knoflík DECAY: Controls the length of the reverb tail. Turning it clockwise increases the decay time, making the reverb last longer.
  • Knoflík TONE: Adjusts the brightness or darkness of the reverb. Clockwise rotation brightens the reverb, while counter-clockwise rotation darkens it.
  • MIX knoflík: Determines the blend between your dry (unaffected) signal and the wet (reverb) signal. Fully counter-clockwise is dry signal only, fully clockwise is wet signal only.
  • MASH Footswitch: This pressure-sensitive footswitch acts as an expression pedal. Pressing and holding the footswitch with varying pressure allows you to control specific reverb parameters in real-time, such as swell, modulation, or other dynamic effects, depending on the selected TonePrint. A quick tap toggles the effect on/off.

Technologie TonePrint

The Hall of Fame 2 Mini Reverb supports TC Electronic's TonePrint technology. This allows you to load custom reverb sounds created by professional artists or design your own using the free TonePrint App (available for iOS, Android, Mac, and PC).

  • Beaming TonePrints: Use the TonePrint App on your smartphone to "beam" TonePrints directly into your pedal via your guitar's pickup.
  • USB připojení: Connect the pedal to your computer via a mini-USB cable to access the TonePrint Editor for in-depth sound design and management.

Údržba

To ensure the longevity and optimal performance of your Hall of Fame 2 Mini Reverb pedal, follow these maintenance guidelines:

  • Čištění: K čištění vnější strany pedálu používejte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla, která mohou poškodit povrchovou úpravu.
  • Skladování: Pedál skladujte na chladném a suchém místě mimo dosah přímého slunečního záření, extrémních teplot a vysoké vlhkosti.
  • Napájení: Always use a regulated 9V DC, center-negative power supply with sufficient current (100mA minimum). Incorrect power can damage the unit.
  • Spojení: Pravidelně kontrolujte všechny kabelové spoje, zda nejsou opotřebované. Ujistěte se, že konektory jsou bez prachu a nečistot.

Odstraňování problémů

If you encounter issues with your Hall of Fame 2 Mini Reverb, refer to the following common problems and solutions:

Problém Možná příčina / řešení
Žádný zvuk nebo slabý signál při sešlápnutí pedálu.
  • Check power supply connection and ensure it meets specifications (9V DC, center-negative, 100mA minimum).
  • Verify all instrument cables are securely connected and not faulty.
  • Ensure the MIX knob is not set to fully dry (counter-clockwise).
Nežádoucí hluk nebo brum.
  • Použijte vysoce kvalitní, izolovaný zdroj napájení.
  • Zkontrolujte, zda se v signálovém řetězci nenacházejí zemní smyčky.
  • Ujistěte se, že přístrojové kabely jsou stíněné a v dobrém stavu.
MASH footswitch not responding or behaving unexpectedly.
  • Ujistěte se, že je pedál zapnutý.
  • The MASH function is dependent on the loaded TonePrint. Verify the current TonePrint supports MASH control.
  • Try resetting the pedal by disconnecting and reconnecting power.
TonePrint App connectivity issues (USB or beaming).
  • For USB: Ensure you have the latest drivers installed for your operating system. Try a different USB port or cable.
  • For beaming: Ensure your phone's volume is at maximum and the phone's speaker is placed directly over your guitar's pickup. Reduce ambient noise.
  • Update the TonePrint App to the latest version.

Specifikace

Funkce Detail
Číslo modeluSÍŇ SLÁVY 2 MINI REVERB
Hmotnost položky8.1 unce
Rozměry produktu3.95 x 2.5 x 2.4 palce
Hardwarové rozhraní1/4palcový zvuk
Formát signáluAnalogový
Zdroj napájeníElektrický
svtage9 V (DC)
Ampvymazat100 miliamps
BarvaČerná, červená
StylReverb, Mini
Datum první dostupnosti21. ledna 2020

Záruka a podpora

For warranty information and technical support, please refer to the official TC Electronic website or contact their customer service. You can also visit the official TC Electronic store on Amazon for additional product information and resources.
