Uživatelská příručka k 8portovému gigabitovému nespravovanému ethernetovému síťovému přepínači Cudy GS108

1. Úvod

Tato příručka obsahuje pokyny k instalaci, provozu a údržbě 8portového gigabitového nespravovaného ethernetového síťového přepínače Cudy GS108. Toto zařízení je navrženo pro rozšíření kabelové síťové konektivity a nabízí vysokorychlostní přenos dat pro různá zařízení v domácím nebo kancelářském prostředí.

2. Konec produktuview

2.1 Klíčové vlastnosti

• 8 gigabitových portů RJ45: Nabízí 8 portů RJ45 10/100/1000 Mb/s pro připojení k routeru, modemu nebo jiným síťovým zařízením.
• Plug & Play: Nevyžaduje žádnou konfiguraci softwaru ani složité nastavení.
• Automatické MDI/MDIX: Eliminuje potřebu křížených kabelů.
• Automatické vyjednávání: Automaticky detekuje rychlost připojení připojených zařízení.
• Design bez ventilátoru: Zajišťuje tichý provoz.
• Kov Casing: Odolné kovové pouzdro pro lepší odvod tepla a delší životnost.
• Šetření energie: Automaticky upravuje spotřebu energie na základě stavu připojení a délky kabelu, čímž šetří až 68 % energie.
• Přenos na dlouhé vzdálenosti: Podporuje přenos dat až na vzdálenost 170 metrů s ethernetovými kabely Cat.5e nebo vyššími.

2.2 Obsah balení

• Cudy GS108 8portový gigabitový nespravovaný ethernetový síťový přepínač
• Napájecí adaptér (DC 5V)
• Uživatelská příručka

2.3 Fyzický vzhled

Cudy GS108 se vyznačuje kompaktním kovovým krytemasins LED indikátory na předním panelu a porty RJ45 a vstupem pro stejnosměrné napájení na zadním panelu.

Obrázek: Přední strana view přepínače Cudy GS108, zobrazující LED indikátor napájení PWR a 8 stavových LED portů, spolu s 8 ethernetovými porty RJ45 a vstupem napájení DC 5V.

3. Pokyny k nastavení

Přepínač Cudy GS108 je navržen pro snadnou instalaci typu „plug-and-play“. Není vyžadována žádná konfigurace softwaru.

3.1 Připojení přepínače

1. Připojení k napájení: Zapojte dodaný napájecí adaptér do portu DC 5V na přepínači a poté do elektrické zásuvky. Rozsvítí se LED dioda PWR na předním panelu.
2. Připojení k routeru/modemu: Připojte jeden konec ethernetového kabelu k libovolnému LAN portu na vašem routeru nebo modemu. Druhý konec tohoto kabelu připojte k libovolnému z 8 RJ45 portů na přepínači Cudy GS108.
3. Připojení síťových zařízení: Připojte síťová zařízení (např. počítače, herní konzole, IPTV boxy, tiskárny, NAS) ke zbývajícím portům RJ45 na přepínači Cudy GS108 pomocí ethernetových kabelů.
4. Ověřit připojení: Po připojení počkejte přibližně jednu minutu. Rozsvítí se odpovídající LED dioda pro každý připojený port, což signalizuje aktivní spojení.

Obrázek: Schéma znázorňující, jak připojit různá zařízení, jako jsou počítače, IPTV, tiskárny, NAS, herní konzole a routery, k přepínači Cudy GS108 pro rozšíření sítě.

3.2 Možnosti montáže

Přepínač Cudy GS108 lze umístit na stůl nebo namontovat na zeď.

• Umístění na počítači: Umístěte přepínač na rovný a stabilní povrch. Zajistěte dostatečné větrání kolem zařízení.
• Montáž na stěnu: Přepínač má na spodní straně montážní otvory pro montáž na zeď. K upevnění přepínače na zeď použijte vhodné šrouby (nejsou součástí balení).

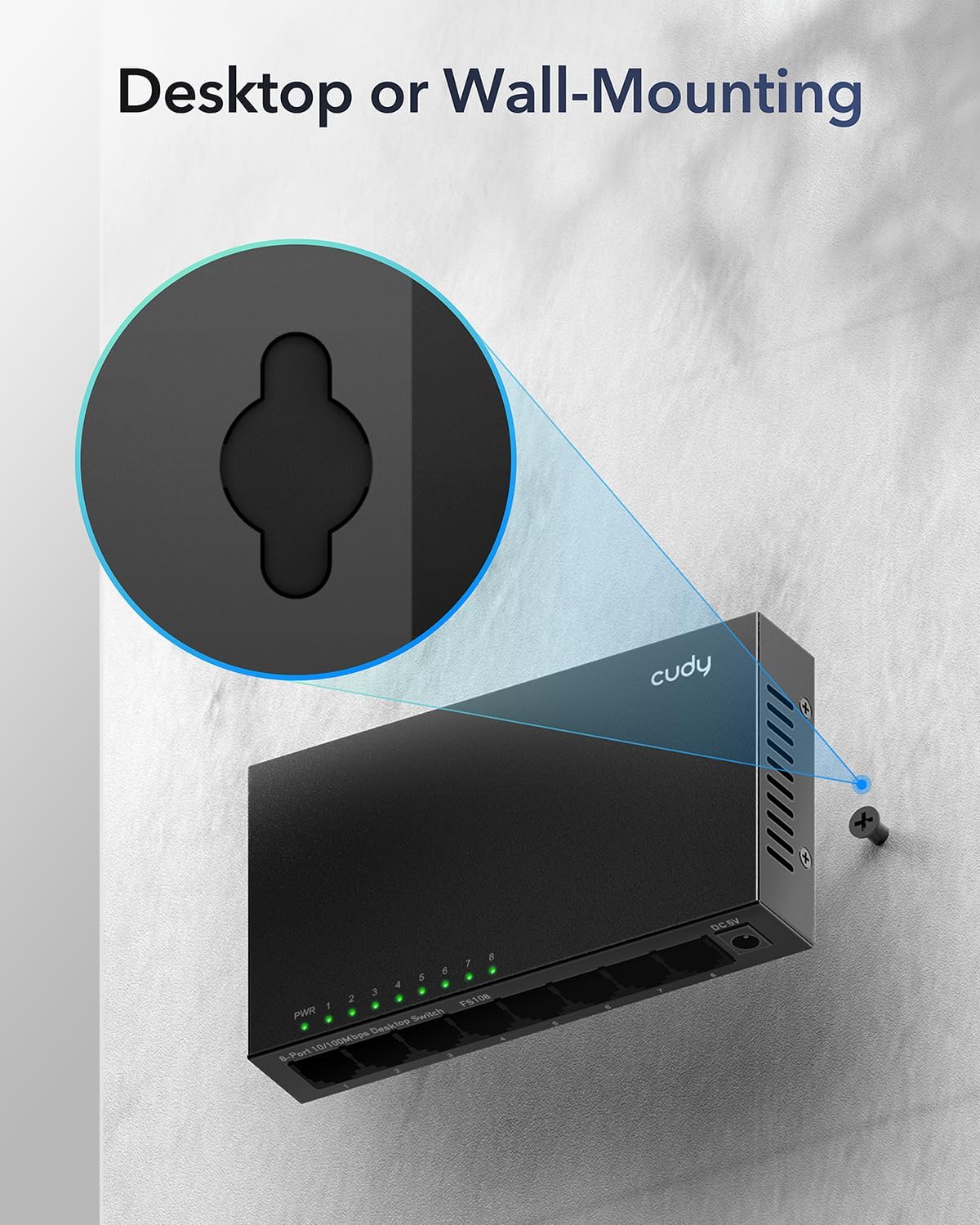

Obrázek: Ilustrace demonstrující možnost montáže přepínače Cudy GS108 na zeď, se zvýrazněnými otvory pro šrouby na zadní straně.

4. Návod k obsluze

4.1 LED indikátory

Přední panel přepínače GS108 je vybaven několika LED indikátory, které poskytují informace o stavu:

• PWR LED: Indikuje stav napájení spínače.
• Na: Přepínač je zapnutý.
• Vypnuto: Vypínač je vypnutý.
• LED diody portů 1-8: Každý port má přiřazenou LED diodu, která indikuje stav jeho spojení/aktivity.
• Zelená (plné): Zařízení je připojeno a pracuje s gigabitovou rychlostí (1000 Mb/s).
• Zelená (blikající): Data se přenášejí nebo přijímají na gigabitovém portu.
• Žlutá (plná): Zařízení je připojeno a pracuje s rychlostí 10/100 Mb/s.
• Žlutá (blikající): Data se přenášejí nebo přijímají na portu 10/100 Mb/s.
• Vypnuto: K portu není připojeno žádné zařízení nebo je připojené zařízení vypnuté.

4.2 Základní síťové operace

Po připojení přepínač Cudy GS108 automaticky předává data mezi připojenými zařízeními. Funguje jako nespravovaný přepínač, což znamená, že pro základní síťové funkce nevyžaduje žádnou konfiguraci od uživatele. Zařízení připojená k přepínači budou moci komunikovat mezi sebou navzájem a s internetem (pokud je přepínač připojen k routeru/modemu).

5. Údržba

Pro zajištění optimálního výkonu a dlouhé životnosti vašeho přepínače Cudy GS108 dodržujte tyto pokyny pro údržbu:

• Umístění: Umístěte přepínač na chladné a suché místo mimo dosah přímého slunečního záření, zdrojů tepla a nadměrné vlhkosti.
• Větrání: Ujistěte se, že větrací otvory po stranách přepínače nejsou blokovány, aby bylo zajištěno správné proudění vzduchu, a to i v případě, že má bezventilátorovou konstrukci.
• Čištění: K čištění vnější strany spínače použijte měkký, suchý hadřík. Nepoužívejte tekuté čisticí prostředky ani aerosoly.
• Moc: Používejte pouze dodaný napájecí adaptér. Odpojte napájecí adaptér během bouřek nebo pokud zařízení delší dobu nepoužíváte.
• Správa kabelů: Udržujte ethernetové kabely úhledně uspořádané, abyste zabránili namáhání portů a náhodnému odpojení.

Obrázek: Stolní monitor v kancelářském prostředí, znázorňující možnosti úspory energie přepínače Cudy GS108, když jsou porty nečinné.

6. Řešení problémů

Pokud narazíte na problémy s přepínačem Cudy GS108, podívejte se na následující tipy pro řešení problémů:

• Bez napájení (LED dioda PWR nesvítí):
• Ujistěte se, že je napájecí adaptér bezpečně připojen k přepínači a k ​​funkční zásuvce.
• Ověřte funkčnost elektrické zásuvky zapojením jiného zařízení.
• Žádné spojení/aktivita na portu (LED portu nesvítí):
• Zkontrolujte, zda je ethernetový kabel bezpečně připojen k portu přepínače i k síťovému zařízení.
• Ujistěte se, že připojené síťové zařízení je zapnuté a funguje správně.
• Zkuste jiný ethernetový kabel, abyste vyloučili jeho poškození.
• Zkuste zařízení připojit k jinému portu na přepínači.
• Pomalá rychlost sítě:
• Pro gigabitové rychlosti se ujistěte, že používáte ethernetové kabely kategorie 5e nebo vyšší.
• Ověřte, zda připojená zařízení a router/modem podporují gigabitový Ethernet.
• Zkontrolujte barvu LED diody portu: Zelená indikuje gigabitovou rychlost, žlutá indikuje rychlost 10/100 Mb/s. Pokud svítí žlutě a očekáváte zelenou barvu, zkontrolujte nastavení síťového adaptéru připojeného zařízení nebo kvalitu kabelu.
• Nepřetržité blikání napájení/smyčky:
• Tento přepínač je nespravovaný přepínač a nepodporuje napájení přes Ethernet (PoE). Ujistěte se, že se k tomuto přepínači nepokoušíte připojit zařízení PoE ani používat injektory PoE, protože pro takovou funkci není určen.
• Pokud je více přepínačů zapojeno do smyčky bez správné konfigurace protokolu STP (Spanning Tree Protocol) (kterou nespravované přepínače nemají), může to způsobit síťové smyčky. Ujistěte se, že topologie vaší sítě zabraňuje fyzickým smyčkám mezi nespravovanými přepínači.

7. Specifikace

8. Záruka a podpora

Produkty Cudy jsou navrženy pro spolehlivost a snadné použití. Podporu získáte na oficiálních stránkách Cudy. webweb s často kladenými dotazy, aktualizacemi firmwaru a kontaktními informacemi. Cudy také poskytuje oficiální videa a mobilní aplikaci pro nastavení a správu kompatibilních zařízení.

Konkrétní informace o záruce naleznete v záručním listu dodaném s vaším produktem nebo navštivte oficiální stránku podpory Cudy.

Úředník Cudy Webmísto: www.cudy.com
