JJRC Q39 HIGHLANDER 1:12 4WD RC Desert Truck Instruction Manual

1. Úvod

Děkuji za nákupasing the JJRC Q39 HIGHLANDER 1:12 4WD RC Desert Truck. This high-performance remote control vehicle is designed for off-road adventures, offering excellent speed, control, and durability. Equipped with a powerful motor and high-torque servo, it is capable of climbing slopes, accelerating rapidly, drifting, and braking effectively on various terrains. Please read this manual thoroughly before operating the vehicle to ensure safe and optimal performance.

The JJRC Q39 HIGHLANDER 1:12 4WD RC Desert Truck, showcasing its dynamic capabilities on a dusty track.

2. Bezpečnostní informace

• Always operate the RC truck in open areas, away from people, pets, and obstacles.
• Nepoužívejte v blízkosti silnic, vody nebo zdrojů vysokého napětí.tage elektrické vedení.
• Udržujte ruce, vlasy a volný oděv mimo pohyblivé části.
• U uživatelů mladších 14 let se doporučuje dohled dospělé osoby.
• Ensure the battery is fully charged before use and disconnect it after operation.
• Do not attempt to modify the vehicle or its components, as this may void the warranty and cause damage.
• Pokud vozidlo a dálkové ovládání nepoužíváte, skladujte je na chladném a suchém místě.

3. Obsah balení

Balíček obvykle obsahuje následující položky:

• JJRC Q39 HIGHLANDER RC Desert Truck
• 2.4GHz Remote Control Transmitter
• 7.4V 1500mAh LiPo baterie
• USB nabíjecí kabel
• Křížový klíč
• Uživatelská příručka

4. Nastavení

4.1 Nabíjení baterie

1. Připojte 7.4V 1500mAh LiPo baterii k nabíjecímu kabelu USB.
2. Plug the USB charging cable into a suitable USB power adapter (e.g., computer USB port, phone charger).
3. Kontrolka nabíjení bude ukazovat stav nabíjení. Úplné nabití obvykle trvá přibližně 2.5 hodin.
4. Nenechávejte baterii během nabíjení bez dozoru.

The 7.4V 1500mAh LiPo battery, providing approximately 15 minutes of run time with a 2.5-hour charging duration.

4.2 Truck Battery Installation

1. Najděte přihrádku na baterii na RC voze.
2. Otevřete kryt bateriového prostoru.
3. Carefully insert the fully charged 7.4V 1500mAh LiPo battery into the compartment.
4. Připojte konektor baterie k napájecímu konektoru vozíku.
5. Bezpečně zavřete kryt bateriového prostoru.

4.3 Instalace baterií dálkového ovladače

1. Vyhledejte přihrádku na baterie na zadní straně dálkového ovladače 2.4 GHz.
2. Otevřete kryt bateriového prostoru.
3. Insert three (3) 1.5V AA batteries (not included), ensuring correct polarity (+/-).
4. Bezpečně zavřete kryt bateriového prostoru.

The 2.4GHz remote control, showing the indicator light, servo fine-tuning, power light, turn left/right wheel, forward/backward trigger, and battery compartment for three AA batteries.

4.4 Pairing the Remote Control and Truck

1. Turn on the RC truck using the power switch. The truck's indicator light will flash.
2. Zapněte dálkový ovladač. Kontrolka na dálkovém ovladači bude blikat.
3. Wait a few seconds for the remote control and truck to automatically pair. Once paired, both indicator lights will become solid.
4. Pokud se párování nezdaří, vypněte obě zařízení a opakujte kroky.

5. Ovládání RC vozu

5.1 Funkce dálkového ovládání

• Spouštěč vpřed/vzad: Pull the trigger to move forward, push it to move backward.
• Turn Left/Right Wheel: Rotate the wheel left to turn the truck left, rotate right to turn right.
• Servo Fine-tuning: Use this dial to adjust the steering trim if the truck does not drive straight when the steering wheel is centered.
• Kontrolka napájení: Indicates the remote control's power status.
• Kontrolka: Shows pairing status and signal strength.

5.2 Tipy pro řízení

• Začněte s pomalými rychlostmi, abyste si zvykli na ovládání.
• The truck is designed for off-road use and performs well on dirt, gravel, and uneven surfaces.
• Avoid driving in deep water or extremely muddy conditions to prevent damage to electronic components.
• Practice turning and braking to master drifting and precise control. The high-torque servo provides excellent responsiveness.

The JJRC Q39 HIGHLANDER RC Desert Truck demonstrating its maximum speed capability of 40 KM/H on various surfaces.

6. Údržba

6.1 Čištění

• Po každém použití, zejména v prašném nebo znečištěném prostředí, očistěte vozík měkkým kartáčem nebo stlačeným vzduchem, abyste odstranili nečistoty.
• Otřete tělo reklamouamp tkanina. Nepoužívejte agresivní chemikálie nebo rozpouštědla.
• Ujistěte se, že všechny pohyblivé části jsou volné od překážek.

6.2 Péče o baterii

• Vždy odpojte baterii od vozíku, pokud jej nepoužíváte.
• Store LiPo batteries in a cool, dry place, away from direct sunlight and heat sources.
• Baterii nepřebíjejte ani nevybíjejte.

6.3 Konec komponentyview

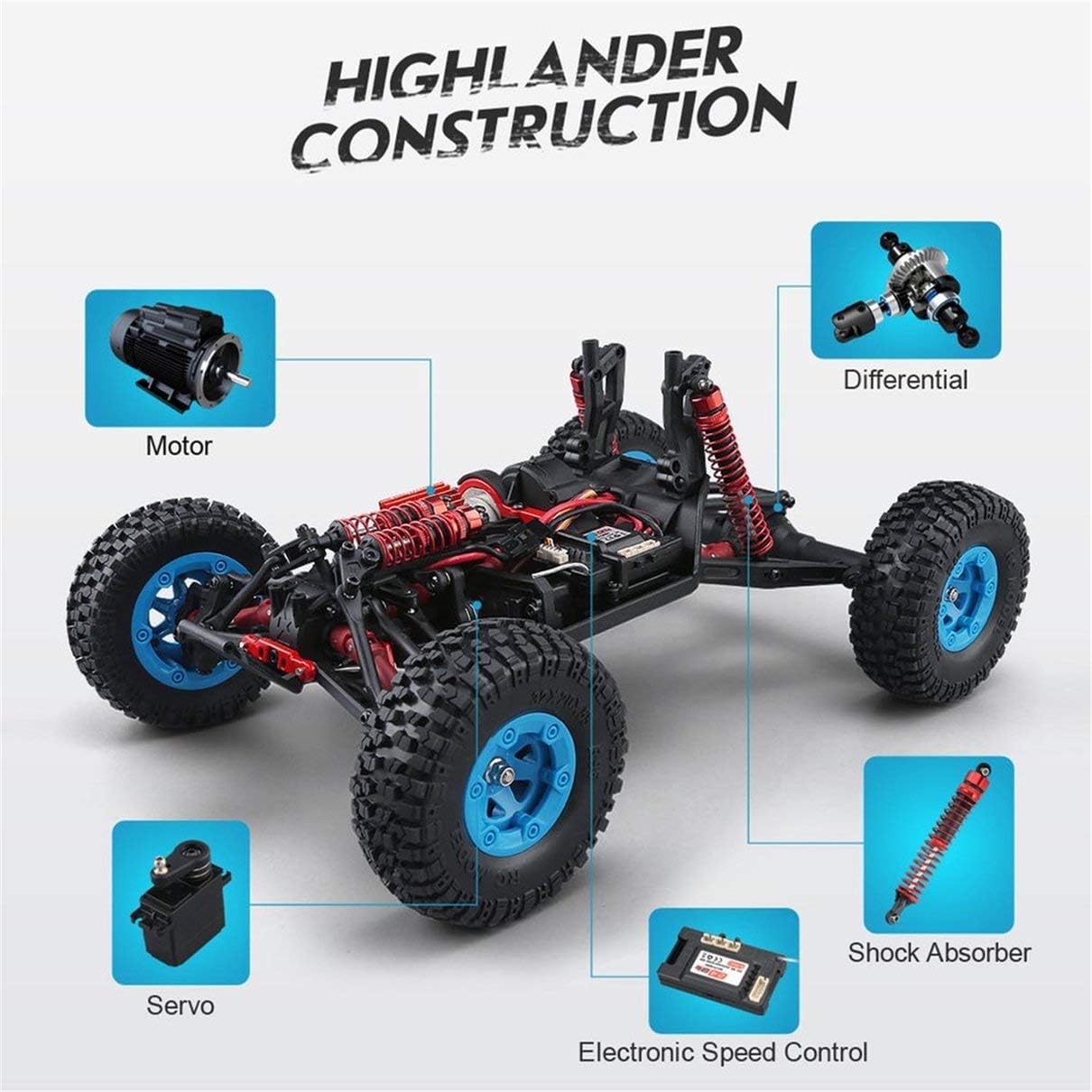

Explodoval view of the JJRC Q39 HIGHLANDER's internal components, including the motor, differential, shock absorbers, electronic speed control, and servo.

The 390 Powerful High Speed Magnetic Motor, responsible for the truck's acceleration and climbing capabilities.

The 19G High Speed Servo, providing 10 N.m of torque for precise steering control and immediate feedback.

7. Řešení problémů

• Truck not responding: Ensure both the truck and remote control are powered on and properly paired. Check battery levels in both devices.
• Krátká doba běhu: The battery may not be fully charged, or it may be nearing the end of its lifespan. Ensure proper charging procedures are followed.
• Poor steering control: Adjust the servo fine-tuning dial on the remote control. Check for any obstructions in the steering mechanism.
• Loss of range: Ensure there are no strong interference sources nearby. Check remote control battery level.

8. Specifikace

9. Záruka a podpora

For warranty information, technical support, or replacement parts, please contact the retailer or manufacturer directly. Keep your purchase receipt as proof of purchase. Refer to the official JJRC webkonkrétní kontaktní údaje naleznete na webu nebo na obalu produktu.
