Digitální ovladač AOPUTTRIVER AP-570Camp Multimetr měřicího přístroje Uživatelská příručka

1. Úvod

The AOPUTTRIVER AP-570C is a 4000-count auto-ranging digital clamp meter designed for precise electrical measurements. It offers a wide range of functions including AC/DC current, AC/DC voltage, resistance, capacitance, frequency, duty cycle, temperature, diode test, and continuity. This manual provides essential information for safe and effective operation of your device.

2. Bezpečnostní informace

Při používání elektrických testovacích zařízení vždy dodržujte bezpečnostní opatření. Nedodržení těchto pokynů může vést k úrazu elektrickým proudem, zranění nebo poškození měřicího přístroje či testovaného zařízení.

• Před použitím se ujistěte, že je měřič v dobrém provozním stavu.
• Neaplikujte voltage or current exceeding the maximum rated values.
• Používejte vhodné osobní ochranné prostředky (OOP), jako jsou izolační rukavice a ochranné brýle.
• Ověřte, zda je přepínač funkcí ve správné poloze pro prováděné měření.
• Avoid touching exposed conductors or circuit components during measurements.
• Nepoužívejte měřič ve vlhkém prostředí ani v přítomnosti výbušných plynů či prachu.
• Pro zajištění přesných údajů vyměňte baterie ihned po zobrazení indikátoru slabé baterie.
• The AP-570C Clamp Meter meets IEC1010 Double Insulation, Pollution Degree 2, and Overvoltage Category III standards.

3. Komponenty produktu

The AOPUTTRIVER AP-570C package includes the following items:

• AOPUTTRIVER AP-570C Clamp Metr
• Testovací potenciální zákazníci (2)
• Teplotní sonda
• 9V (6F22) Battery
• Uživatelská příručka
• Skladovací taška
• Malý šroubovák

Image: AOPUTTRIVER AP-570C Digital Clamp Meter with test leads, temperature probe, battery, and storage bag.

4. Product Diagram and Key Functions

Familiarize yourself with the main parts and controls of the AP-570C clamp metr:

Image: Labeled diagram of the AP-570C showing the clamp, rotary switch, LCD display, D.HOLD/Back Light key, SELECT key, MAX/MIN key, REL key, Hz/DUTY key, COM Input Jack, and T+VΩHz Input Jack.

• Clamp: Používá se pro bezkontaktní měření střídavého/stejnosměrného proudu.
• Otočný přepínač: Vybere požadovanou funkci měření.
• LCD displej: Zobrazuje naměřené hodnoty a indikátory.
• D.HOLD/Back Light Key: Freezes the current reading on the display and activates/deactivates the backlight.
• Klávesa SELECT: Toggles between different measurement modes within a single rotary switch position (e.g., AC/DC voltagnapř. dioda/kontrola kontinuity).
• Tlačítko MAX/MIN: Zaznamenává maximální a minimální hodnoty během měření.
• Klíč REL: Aktivuje režim relativního měření.
• Hz/DUTY Key: Selects frequency or duty cycle measurement.
• Input Jacks (COM, T+VΩHz): Connect test leads for voltage, resistance, capacitance, diode, continuity, and temperature measurements.

5. Nastavení

5.1. Instalace baterie

The AP-570C requires one 9V (6F22) battery. To install or replace the battery:

1. Ujistěte se, že je měřič VYPNUTÝ.
2. Use the provided small screwdriver to open the battery compartment cover on the back of the meter.
3. Insert the 9V battery, observing the correct polarity (+/-).
4. Nasaďte kryt prostoru pro baterie a zajistěte jej šroubem.

5.2. Připojení testovacích vodičů

Pro většinu měření (objemtagnapř. odpor, kapacita, dioda, vodivost, teplota), připojte měřicí vodiče:

• Zasuňte černý měřicí vodič do vstupní zdířky „COM“ (společný).
• Insert the red test lead into the "T+VΩHz" input jack.
• For temperature measurements, connect the temperature probe to the same input jacks, ensuring correct polarity if applicable.

6. Návod k obsluze

6.1. AC/DC Current Measurement (Clamp)

Clamp function allows for non-contact current measurement. This is ideal for safely measuring current in live circuits.

1. Turn the rotary switch to the desired current range (e.g., 400A or 1000A).
2. Press the SELECT button to toggle between AC and DC current measurement if necessary.
3. Otevřete třamp čelisti stisknutím spouště.
4. Uzavřete dovnitř cl jeden vodič (ne svazek drátů).amp čelisti. Ujistěte se, že jsou čelisti zcela zavřené.
5. Odečtěte aktuální hodnotu na LCD displeji.

Image: The AP-570C clamp meter measuring current on an electrical cable.

6.2. AC/DC Voltage Měření

K měření objtage, use the test leads connected to the appropriate input jacks.

1. Turn the rotary switch to the "V~" (AC Voltage) nebo „V-“ (DC Voltage) position. The meter may auto-range.
2. Připojte měřicí vodiče paralelně k obvodu nebo součástce, kterou chcete měřit.
3. Přečtěte si svtage hodnota na LCD displeji.

Image: The AP-570C clamp meter with test leads connected to an electrical outlet for voltage měření.

6.3. Resistance, Capacitance, Diode, and Continuity Measurement

These functions are accessed via the rotary switch and SELECT button.

1. Turn the rotary switch to the "Ω" (Resistance), "CAP" (Capacitance), or "Diode/Continuity" position.
2. Use the SELECT button to switch between Diode Test and Continuity Test if on the combined setting.
3. Připojte měřicí vodiče k měřené součástce.
4. Read the value on the LCD display. For continuity, a buzzer will sound if continuity is detected.

6.4. Měření teploty

The AP-570C can measure temperature using the included temperature probe.

1. Turn the rotary switch to the "°C" (Temperature) position.
2. Connect the temperature probe to the "COM" and "T+VΩHz" input jacks.
3. Umístěte hrot teplotní sondy na nebo do předmětu, jehož teplotu chcete měřit.
4. Read the temperature value on the LCD display. The range is -20°C to 1000°C.

6.5. Backlight and Data Hold

• Podsvícení: Press the "D.HOLD/Back Light" button briefly to turn the LCD backlight on or off, improving visibility in low-light conditions.
• Pozastavení dat: Press and hold the "D.HOLD/Back Light" button to freeze the current reading on the display. Press again to release.

Obrázek: Detail view of the AP-570C's bright LCD display and protective case.

6.6. Nekontaktní svtage (NCV) Detekce

Funkce NCV umožňuje rychlou detekci objemu střídavého proudutage bez přímého kontaktu.

1. Otočte otočný přepínač do polohy „NCV“.
2. Přesuňte horní část měřiče (blíže k clamp jaws) close to the conductor or outlet.
3. Měřič bude indikovat přítomnost střídavého proudu.tage prostřednictvím zvukového pípnutí a/nebo vizuálního indikátoru.

7. Specifikace

Key technical specifications for the AOPUTTRIVER AP-570C:

• Zobrazit: 4000 počtů
• DC proud: 200A~1000A
• AC proud: 400A~1000A (0.1A resolution for 0.1~400A)
• DC svtage: 400mV ~ 1000V
• AC svtage: 4V~750V
• Odpor: 400 Ω, 4 40 KΩ, 400 KΩ, 4 KΩ, 40 XNUMX MΩ, XNUMX MΩ
• Kapacita: 5.12 nF~100 uF
• Frekvence: Ano
• Pracovní cyklus: Ano
• Test diod: Ano
• Bzučák kontinuity: Ano
• Rozsah teplot: -20 °C až 1000 °C
• Jaw Caliber: 45 mm (1.77 palce)
• Hodnocení bezpečnosti: IEC1010 Double Insulation, Pollution Degree 2, Overvoltage Kategorie III
• Zdroj napájení: 1x 9V baterie (součástí balení)
• Rozměry produktu: 22.35 x 9.65 x 3.81 cm
• Hmotnost položky: 444.52 g (0.98 libry)

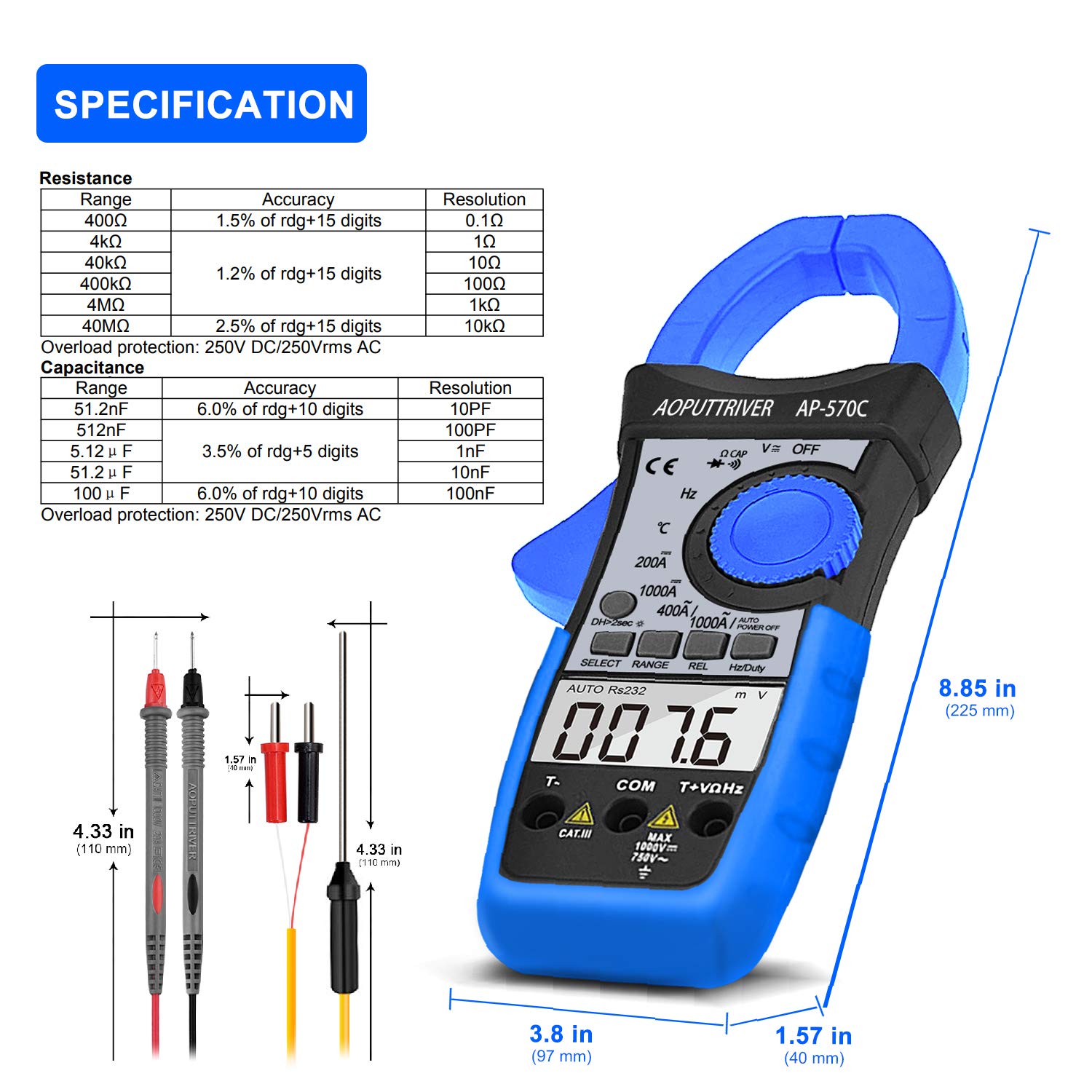

Image: Detailed specifications table for Resistance and Capacitance, along with physical dimensions of the meter and test leads.

8. Údržba

8.1. Čištění

Pro zachování přesnosti a dlouhé životnosti vašeho měřiče:

• Otřete pouzdro reklamouamp hadříkem a jemným čisticím prostředkem. Nepoužívejte abraziva ani rozpouštědla.
• Keep the input terminals and clamp jaws clean and free of debris.

8.2. Výměna baterie

When the low battery indicator appears on the LCD, replace the 9V battery as described in the "Setup" section. Prompt replacement ensures continued accuracy.

8.3. Skladování

When not in use, store the meter in its protective storage bag in a dry, cool place, away from direct sunlight and extreme temperatures.

9. Řešení problémů

If you encounter issues with your AP-570C, consider the following common solutions:

• Žádný displej/slabý displej: Check battery charge and ensure it is correctly installed. Replace if necessary.
• „OL“ na displeji: Indicates an over-range condition. The measured value exceeds the selected range. Switch to a higher range or verify the circuit.
• Nepřesná čtení:
  • Ujistěte se, že jsou měřicí vodiče zcela zasunuty a mají dobrý kontakt.
  • Verify the rotary switch is set to the correct function and range.
  • For current measurements, ensure only one conductor is within the clamp čelisti.
  • Zkontrolujte vnější elektromagnetické rušení.
• Bzučák kontinuity nefunguje: Ensure the meter is in continuity mode and test leads are making proper contact. If the issue persists, the meter may require service.

10. Záruka a podpora

The AOPUTTRIVER AP-570C comes with a 2-letá záruka and lifetime technical support. For any questions or assistance with your product, please contact AOPUTTRIVER customer support.

You can visit the official AOPUTTRIVER store for more information: AOPUTTRIVER Store
