1. Úvod
Děkuji za nákupasing the UHAPPY U18 Portable Mini HD LED Projector. This manual provides essential information for the safe and efficient operation of your device. Please read it thoroughly before use and retain it for future reference.
Bezpečnostní opatření
- Nedívejte se přímo do objektivu projektoru, když je zapnutýamp je zapnuto.
- Zajistěte řádné větrání kolem projektoru, aby nedošlo k přehřátí.
- Nevystavujte projektor dešti ani vlhkosti.
- Používejte pouze napájecí adaptér dodaný s projektorem.
- Nepokoušejte se projektor otevírat ani opravovat sami. Veškerý servis svěřte kvalifikovanému personálu.
2. Konec produktuview
Familiarize yourself with the components and ports of your UHAPPY U18 projector.
Obsah balení
The following items are included in your projector package:
Image: Contents of the UHAPPY U18 projector package, including the projector, power adapter, AV cable, remote control, and user manual.
- UHAPPY U18 Mini LED Projector
- Napájecí adaptér
- AV kabel
- Dálkové ovládání
- Uživatelská příručka (tento dokument)
Projector Components and Ports
Image: Angled top-down view of the UHAPPY U18 projector, highlighting the lens, focus adjustment, and control panel.
Obrázek: Nahoře view of the UHAPPY U18 projector, showing the integrated control buttons.
Obrázek: Přední strana view of the UHAPPY U18 projector, focusing on the projection lens.

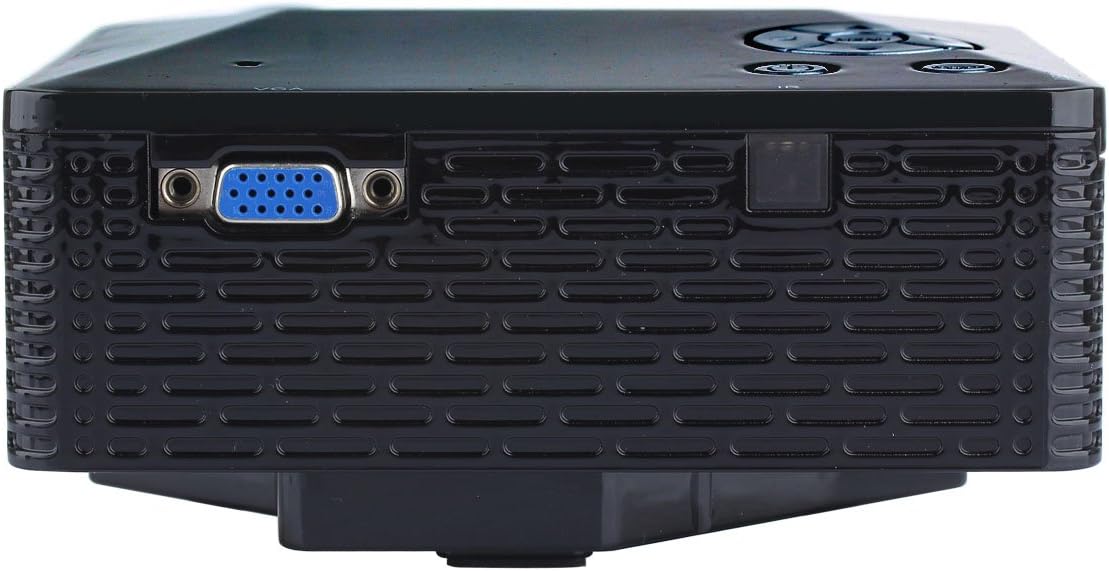

Obrázek: Boční view of the UHAPPY U18 projector, illustrating the VGA input port.
The projector features various input ports for connectivity:
- HDMI vstup: For connecting devices like laptops, gaming consoles, or media players.
- USB port: Pro připojení paměťových zařízení USB pro přímé přehrávání médií.
- Slot pro SD kartu: For inserting SD memory cards to play media directly.
- AV vstup: For connecting older devices using the included AV cable.
- VGA vstup: For connecting computers or laptops with a VGA output.
- DC-IN: Port napájení.
- Sluchátkový výstup: Pro připojení externích audio zařízení nebo sluchátek.
- Knoflík zaostření: Located near the lens for adjusting image clarity.
3. Nastavení
3.1 Umístění
Place the projector on a stable, flat surface. Ensure there is adequate space around the projector for ventilation. The ideal projection distance is between 1 to 4 meters, yielding an image size of 20 to 80 inches.
3.2 Připojení napájení
- Connect the power adapter to the DC-IN port on the projector.
- Zapojte napájecí adaptér do vhodné elektrické zásuvky.
3.3 Připojení vstupních zařízení
Choose the appropriate cable and port based on your source device:
- HDMI: Connect an HDMI cable from your device (e.g., laptop, DVD player) to the projector's HDMI port.
- VGA: Připojte kabel VGA z počítače k portu VGA projektoru.
- AV: Use the provided AV cable to connect devices with AV output (e.g., older DVD players, set-top boxes) to the projector's AV port.
- USB/SD karta: Vložte USB disk do USB portu nebo SD kartu do slotu pro SD kartu.
4. Návod k obsluze
4.1 Zapnutí/vypnutí
- Zapnutí: Press the power button on the projector or the remote control. The LED indicator will light up.
- Vypnutí: Press the power button again. It is recommended to allow the projector to cool down for a few minutes before unplugging it.
4.2 Výběr zdroje
After powering on, you may need to select the input source:
- Press the 'Source' button on the projector or the remote control.
- Use the navigation buttons to select the desired input (HDMI, VGA, AV, USB, SD) and press 'OK' or 'Enter'.
4.3 Nastavení zaostření
If the projected image appears blurry:
- Rotate the focus knob located near the projector lens until the image becomes clear and sharp.
4.4 Navigace v nabídce
Use the 'Menu' button on the projector or remote to access settings. Use the navigation arrows to move through options and 'OK' or 'Enter' to confirm selections. The projector supports multiple languages including English, Czech, Slovak, Danish, German, Spanish, French, Croatian, Italian, Hungarian, Dutch, Norwegian, Polish, Portuguese, Romanian, Slovene, Serbian, Finnish, Swedish, Bulgarian, Greek, Russian, and Chinese.
4.5 Podporované formáty médií
When playing media directly from USB or SD card, the projector supports the following formats:
- Obraz: BMP, JPEG, PNG
- Video: MPEG1, MPEG2, MPEG4, RM, RMVB, AVI, FLV, WMV
5. Údržba
5.1 Čištění objektivu
K jemnému otření čočky projektoru použijte měkký hadřík bez žmolků, speciálně určený pro optické čočky. Nepoužívejte abrazivní materiály ani agresivní chemikálie.
5.2 Obecné čištění
Wipe the projector's exterior with a soft, dry cloth. Do not use liquid cleaners directly on the device. Ensure ventilation openings are free from dust and obstructions.
5.3 Skladování
When not in use, store the projector in a cool, dry place, away from direct sunlight and extreme temperatures. It is advisable to cover the lens to protect it from dust.
6. Řešení problémů
Pokud se s projektorem setkáte s problémy, podívejte se na následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Na obrazovce není žádný obraz | Je vybrán nesprávný vstupní zdroj Uvolněné připojení kabelu Zdrojové zařízení není zapnuté | Vyberte správný vstupní zdroj. Zkontrolujte všechna připojení kabelů. Ujistěte se, že je zdrojové zařízení zapnuté a vydává signál. |
| Obraz je rozmazaný | Zaostření není upraveno | Rotate the focus knob until the image is clear. |
| Žádný zvuk | Hlasitost je příliš nízká External audio device not connected Nastavení zvuku zdrojového zařízení | Zvyšte hlasitost projektoru. Connect external speakers/headphones to the audio output. Zkontrolujte nastavení zvuku na zdrojovém zařízení. |
| Projektor se přehřívá a vypíná | Zablokované větrání Dlouhodobé používání v horkém prostředí | Ujistěte se, že větrací otvory jsou volné. Allow the projector to cool down. Operate in a well-ventilated area. |
7. Specifikace
Technical specifications for the UHAPPY U18 Portable Mini HD LED Projector:
- Systém obrazu: LCD
- Nativní rozlišení: 320x240
- Lamp: LED
- Životnost LED: 20,000 hodin
- Jas: 60 LM
- Kontrast: 300:1
- Čočka: F=125
- Velikost obrázku: 20-80 palců
- Projekční vzdálenost: 1-4 metry
- Režim projekce: Přední projekce
- Provozní režim: Manuální/dálkové ovládání
- Vstupní terminály: AV, VGA, USB, SD, HDMI
- výstup: Sluchátka
- Moc: 24W
- Barva: 16.77 milionu barev
- Reproduktor: 1.0W*2
- Pracovní teplota: 10-35 °C
- Rozměry: 135 x 132 x 52 mm
- Hmotnost: 0.44 kg
8. Záruka a podpora
This product is manufactured by Generic. For warranty information and technical support, please refer to the documentation provided at the time of purchase or contact your retailer. Keep your purchase receipt as proof of purchase.
