1. Úvod
This manual provides essential information for the safe and efficient operation of your atomberg Renesa Smart+ 1200mm BLDC Ceiling Fan. Please read all instructions carefully before installation and use. Retain this manual for future reference.
Image 1.1: The atomberg Renesa Smart+ 1200mm BLDC Ceiling Fan in Pearl White, showcasing its sleek design and integrated smart features.
2. Bezpečnostní informace
Při používání elektrických spotřebičů vždy dodržujte základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem a zranění osob.
- Před instalací, čištěním nebo údržbou se ujistěte, že je odpojeno napájení.
- Instalaci musí provést kvalifikovaný elektrikář v souladu s místními elektrotechnickými předpisy.
- Mount the fan securely to a ceiling joist or support structure capable of holding the fan's weight.
- Během provozu udržujte ruce, oděv a jiné předměty v dostatečné vzdálenosti od lopatek ventilátoru.
- Neprovozujte ventilátor s poškozeným napájecím kabelem nebo zástrčkou.
- Tento spotřebič není určen k tomu, aby ho používaly osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud na ně nebude dohlíženo nebo na ně nebude dohlížet osoba odpovědná za jejich bezpečnost nebo je poučit o používání spotřebiče. .
3. Obsah balení
Ověřte, zda jsou v balení přítomny všechny komponenty:
- atomberg Renesa Smart+ Ceiling Fan Unit (Motor, Blades, Downrod, Canopy)
- Inteligentní IR dálkové ovládání
- Uživatelská příručka (tento dokument)
- Sada montážního hardwaru
4. Instalace
The atomberg Renesa Smart+ ceiling fan is designed for easy installation. For optimal safety and performance, professional installation is recommended.
4.1. Kontrolní seznam před instalací
- Ujistěte se, že je napájení instalačního prostoru vypnuto jističem.
- Confirm the ceiling structure can support the fan's weight (approximately 5 kg).
- Gather necessary tools: screwdriver, wire strippers, adjustable wrench, ladder.
4.2. Kroky instalace
- Instalace montážního držáku: Securely attach the mounting bracket to the ceiling junction box or support beam using appropriate screws and washers.
- Sestava spouštěcí tyče a stříšky: Insert the downrod through the canopy and motor housing. Secure with the provided pin and clip.
- Připojení kabeláže: Carefully connect the fan's electrical wires to the household wiring according to the wiring diagram provided in the separate installation guide. Ensure all connections are secure.
- Nástavec čepele: Attach the fan blades to the motor housing using the screws provided. Ensure blades are firmly secured.
- Konečná montáž: Lift the fan assembly and hang it on the mounting bracket. Secure the canopy to cover the wiring connections.
Image 4.1: Illustration of easy installation options, including contacting Atomberg support or booking through Urban Company for doorstep service.
For detailed visual instructions, refer to the dedicated installation guide or contact atomberg customer support.
5. Návod k obsluze
The atomberg Renesa Smart+ fan offers multiple control methods for convenience.
5.1. Using the Smart IR Remote Control
The included Smart IR Remote allows direct control of fan functions. Point the remote towards the fan's receiver for optimal response.
Image 5.1: The Smart IR Remote Control, highlighting buttons for speed adjustment (1-5, B for Boost), Timer mode, Sleep mode, and LED light control.
- Zapnutí/vypnutí: Press the red power button.
- Nastavení rychlosti: Use buttons 1-5 to select fan speed. 'B' activates Boost mode for maximum airflow.
- Režim časovače: Press the 'TIMER' button to set a timed shutdown.
- Režim spánku: Press the 'SLEEP' button to activate sleep mode, which gradually decreases fan speed over time.
- LED světla: Use the 'LED' button to control the integrated LED indicator lights.
5.2. Using the Atomberg Home App
The Atomberg Home App provides advanced control and monitoring features via Wi-Fi and Bluetooth.
- Stáhnout aplikaci: Download the 'Atomberg Home' app from your device's app store.
- Párování: Follow the in-app instructions to pair your fan using Wi-Fi or Bluetooth.
- Řízení: Adjust fan speed, set timers, activate modes, and monitor energy consumption directly from the app.
Image 5.2: Screenshots of the Atomberg Home App interface, demonstrating the home screen for device management, in-app voice command functionality, and the virtual remote control.
5.3. Voice Control (IoT Enabled)
The fan is compatible with Alexa and Google Home devices for hands-free operation.
- Propojit účet: Link your Atomberg Home App account with your Alexa or Google Home app.
- Hlasové příkazy: Use commands such as "Alexa, turn on the fan" or "Hey Google, set fan speed to 3."
6. Chytré funkce a konektivita
The Renesa Smart+ fan integrates advanced technology for enhanced user experience.
- BLDC Technology: Energy-efficient Brushless DC motor consumes only 28W at speed 5, offering significant electricity savings.
- IoT Enabled: Control your fan from anywhere using the Atomberg Home App via Wi-Fi or Bluetooth.
- Hlasový příkaz: Compatible with Alexa and Google Home for convenient voice control.
- Performance Analytics: The Atomberg Home App provides insights into runtime, power consumption, and electricity bill savings.
- Consistent Speed: Maintains consistent speed even during voltage fluctuations (165V-285V) and runs up to 3X longer on an inverter battery compared to ordinary fans.

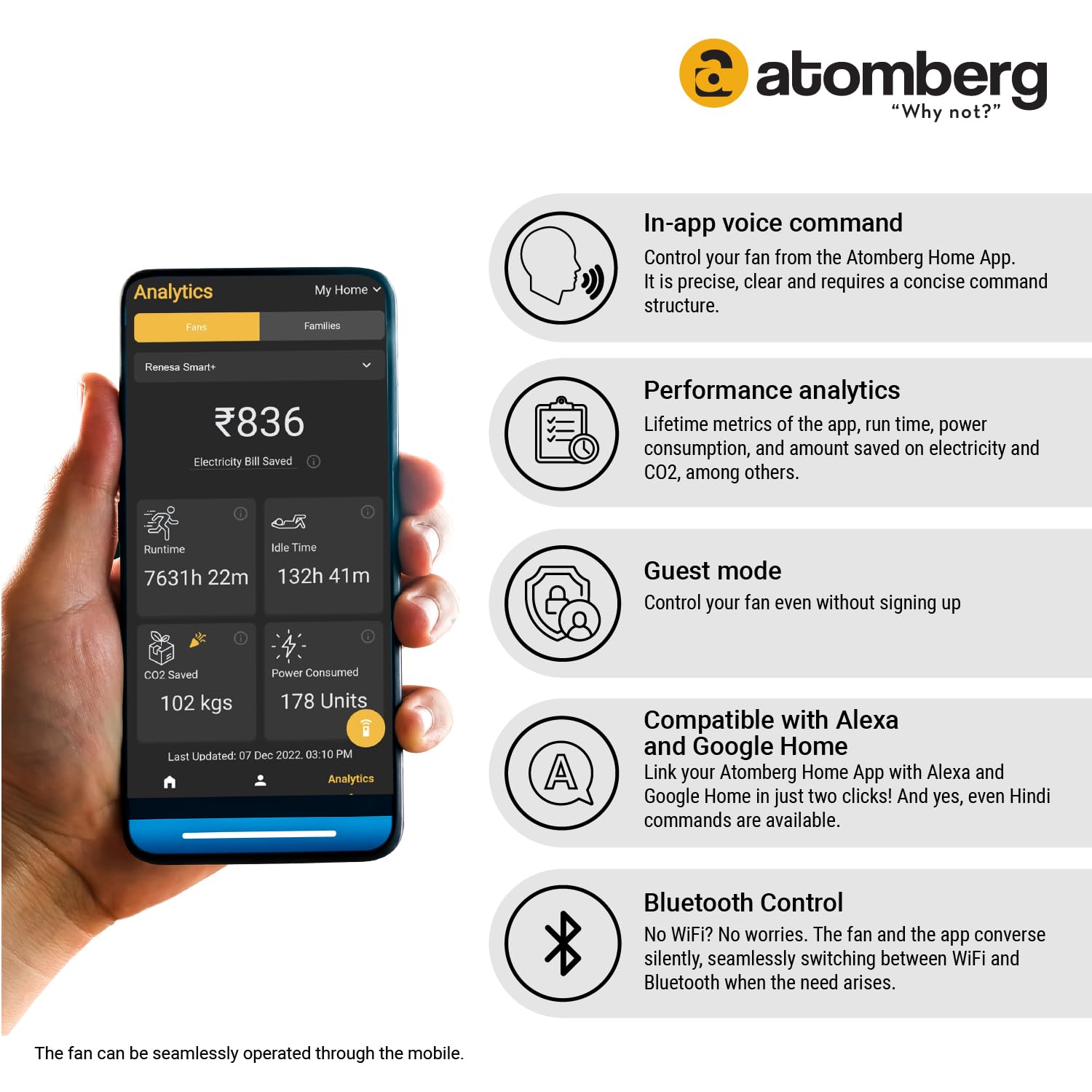

Obrázek 6.1: Overview of the Atomberg Home App's analytics dashboard and key smart features like in-app voice command, performance tracking, guest mode, and compatibility with smart home ecosystems.
7. Údržba
Pravidelná údržba zajistí optimální výkon a dlouhou životnost vašeho ventilátoru.
- Čištění: Pravidelně otírejte lopatky ventilátoru a kryt motoru měkkým hadříkemamp tkanina. Nepoužívejte abrazivní čisticí prostředky nebo rozpouštědla.
- Kontrola čepele: Check fan blades for any signs of damage or warping. Damaged blades can cause imbalance and noise.
- Utáhněte upevňovací prvky: Annually check and tighten all screws and fasteners on the fan and mounting hardware.
- Není nutné mazání: Motor BLDC je bezúdržbový a nevyžaduje mazání.
8. Řešení problémů
If you encounter issues with your fan, refer to the following common troubleshooting steps:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ventilátor se nezapne | No power supply; Loose wiring; Remote battery low | Check circuit breaker; Verify wiring connections; Replace remote batteries. |
| Ventilátor se třese | Volné uchycení; Nevyvážené nože | Ensure mounting bracket is secure; Check blade screws; Balance blades using a balancing kit (if necessary). |
| Dálkové ovládání nefunguje | Remote batteries low; Obstruction between remote and fan; Remote not paired (if applicable) | Replace batteries; Remove obstructions; Re-pair remote if it's an RF remote (IR remotes do not require pairing). |
| Problémy s připojením aplikace | Wi-Fi signal weak; Incorrect network credentials; Bluetooth off | Check Wi-Fi signal strength; Re-enter Wi-Fi password; Ensure Bluetooth is enabled on your device. |
| Neobvyklý hluk během provozu | Loose screws; Internal component issue | Tighten all visible screws; If noise persists, contact customer support. |
If the problem persists after attempting these solutions, please contact atomberg customer support.
9. Specifikace
| Funkce | Detail |
|---|---|
| Značka | atomberg |
| Název modelu | Renesa Smart+ |
| Design elektrického ventilátoru | Stropní ventilátor |
| Barva | Perleťově bílá |
| Zdroj napájení | Elektrický kabel |
| Rozměry produktu | 58H x 20Š x 15V centimetrů |
| Typ pokoje | Ložnice, Jídelna, Obývací pokoj |
| Speciální funkce | LED Light, Remote Controlled, Wi-Fi Enabled |
| Doporučená použití | Chlazení |
| Wattage | 28 Watts (at speed 5) |
| Typ dokončení | Lesklý |
| Počet čepelí | 3 |
| Proud vzduchu | 235 Cubic Meters Per Minute (CMM) |
| Délka čepele | 48 palců (1200 mm) |
| Rychlost | 360 ot./min |
| svtage | 220 Volts (operates between 165V-285V) |
| Typ přepínače | Vzdálený |
| Hmotnost položky | 5 kg |
| Zahrnuté komponenty | Vzdálený |
| Vnitřní/venkovní použití | Krytý |
| Kontrolní metoda | Dálkové, hlasové |
| Účinnost | Vysoká účinnost |
| Počet úrovní výkonu | 6 |
| Typ motoru | Brushless DC (BLDC) |
| Typ instalace | Doorstep Installation (via service provider) |
10. Záruka a podpora
Your atomberg Renesa Smart+ ceiling fan comes with a comprehensive warranty and dedicated customer support.
10.1. Informace o záruce
The fan includes a standard dvouletá zárukaDalší jednoletá záruka can be obtained by registering your purchase on the official atomberg webPro případ reklamace si prosím uschovejte doklad o koupi.
10.2. Zákaznická podpora
For any queries, technical assistance, or service requests, please contact atomberg customer care:
- E-mail: podpora@atomberg.com
- Bezplatné číslo: 08448449442
Manufacturer Address: Atomberg Technologies Pvt Ltd, Mind Space Shelters LLP/ Vithai Developers LLP, Gat No. 51-59, Village Bhamboli, Chakan, Pune, Maharashtra-410507.
