Gigaset N670 IP Pro DECT Base Station User Manual

1. Úvod

The Gigaset N670 IP Pro DECT Base Station is a professional, scalable DECT IP multicell system designed for small to medium-sized businesses. It provides seamless communication with up to 20 users and supports up to 8 simultaneous calls. This manual provides essential information for the proper installation, operation, and maintenance of your N670 IP Pro base station.

2. Bezpečnostní informace

Please read the following safety instructions carefully before operating the device. Failure to comply may result in injury or damage to the device.

• Nevystavujte zařízení extrémním teplotám, přímému slunečnímu záření nebo vysoké vlhkosti.
• Use only the power supply specified for this device (Power over Ethernet or optional C706 power supply).
• Neumisťujte zařízení do blízkosti zdrojů elektromagnetického rušení.
• Neotevírejte zařízení casing. Veškerý servis svěřte kvalifikovanému personálu.
• Udržujte zařízení mimo dosah dětí.

3. Obsah balení

Ověřte, zda jsou v balení přítomny všechny položky:

• Gigaset N670 IP Pro DECT Base Station
• Montážní držák (pokud je součástí dodávky)
• Ethernetový kabel
• Rychlý průvodce
• Note: A power supply unit (C706) is optional and may not be included if Power over Ethernet (PoE) is intended for use.

4. Nastavení

4.1 Fyzická instalace

The N670 IP Pro can be mounted on a wall or placed on a flat surface. Ensure the chosen location provides optimal DECT coverage and is near a network connection.

Obrázek 1: Přední strana view of the Gigaset N670 IP Pro DECT Base Station. The device is white with the Gigaset logo on the upper right and a small square button at the bottom center.

4.1.1 Mounting the Base Station

1. Vyberte vhodné místo pro montáž.
2. Použijte dodaný montážní držák jako šablonu k označení bodů pro vrtání na zdi.
3. V případě potřeby vyvrtejte otvory a vložte hmoždinky.
4. Upevněte montážní držák na zeď.
5. Attach the N670 IP Pro base station to the mounting bracket.

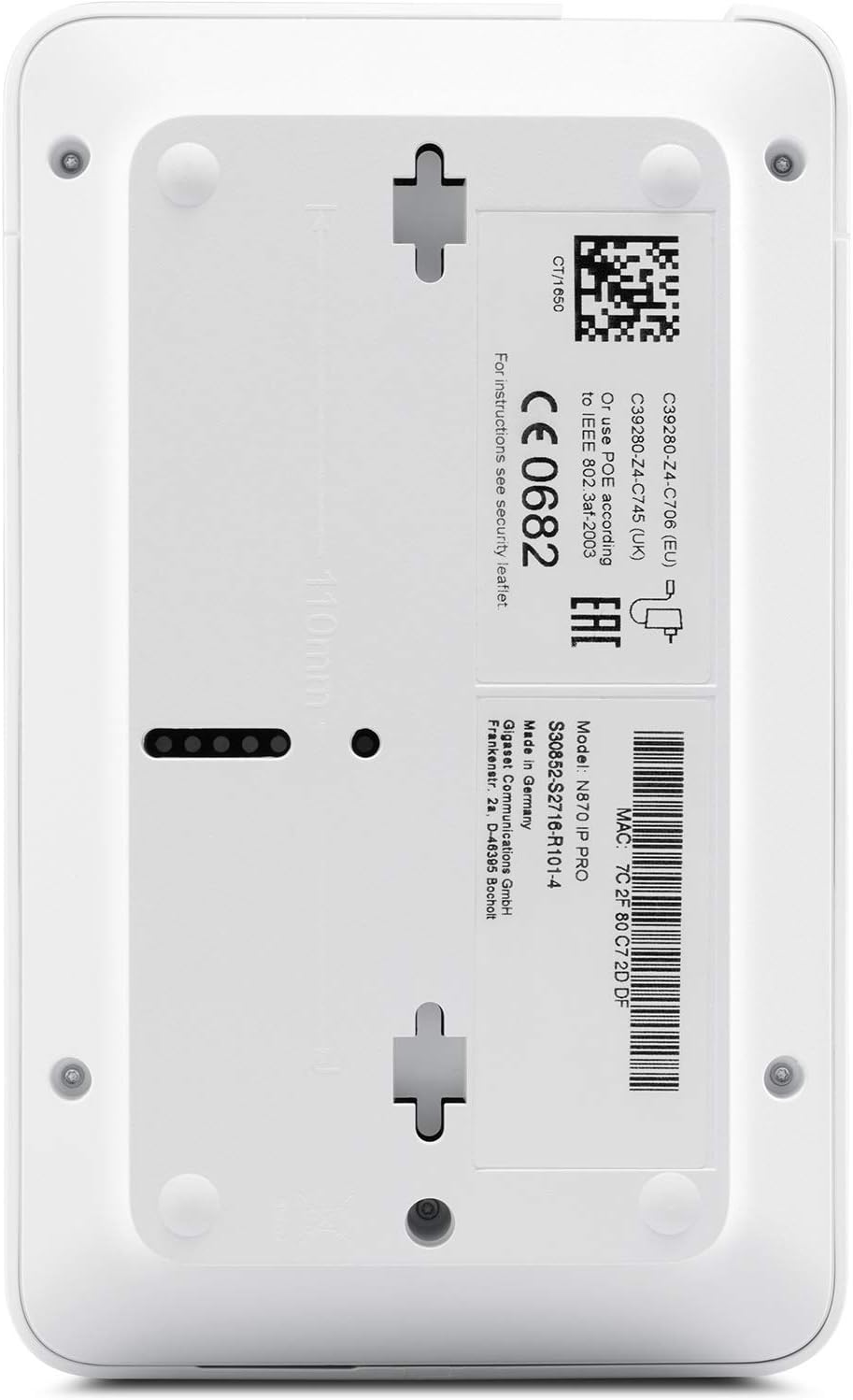

Obrázek 2: Zpět view of the Gigaset N670 IP Pro DECT Base Station. The label displays model information, serial number, and MAC address (e.g., 7C2F80C72DDF). Mounting holes are visible for wall installation.

4.2 Připojení k síti a napájení

The N670 IP Pro supports Power over Ethernet (PoE) for simplified installation. Alternatively, an optional power supply can be used.

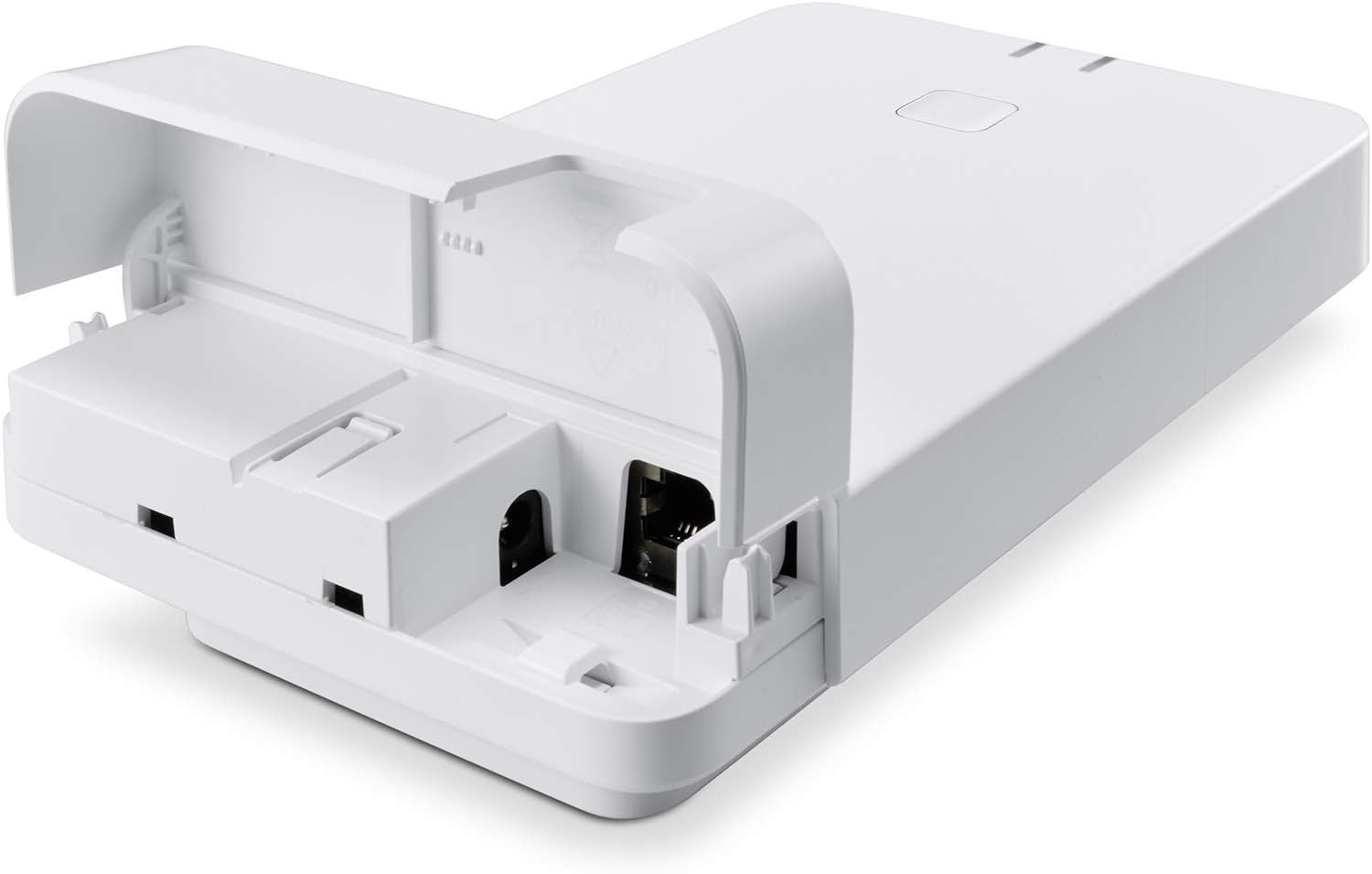

Obrázek 3: Spodní část view of the Gigaset N670 IP Pro DECT Base Station with the cover open, revealing the Ethernet port and the optional power input port.

1. Connect one end of the Ethernet cable to the LAN port on the base station.
2. Connect the other end of the Ethernet cable to a PoE-enabled switch or router. If PoE is not available, connect the optional C706 power supply to the power input port and then to a power outlet.
3. Ensure the network connection is active and the base station powers on. The status LED will indicate power and network activity.

4.3 Počáteční konfigurace

The N670 IP Pro is configured via a web-rozhraní na bázi.

1. Obtain the IP address of the base station. This can often be found through your network router's connected devices list or by using a network scanner tool.
2. Otevřete a web prohlížeč na počítači připojeném ke stejné síti.
3. Enter the IP address of the base station into the browser's address bar and press Enter.
4. Log in using the default administrator credentials (refer to the Quick Start Guide for default username and password).
5. Follow the on-screen prompts to configure network settings, SIP accounts, and DECT handsets.

5. Obsluha základní stanice

5.1 Registering DECT Handsets

Up to 20 DECT handsets can be registered to the N670 IP Pro base station.

1. On the N670 IP Pro web interface, navigate to the DECT settings and enable registration mode.
2. On your DECT handset, initiate the registration process (refer to your handset's manual for specific steps).
3. Enter the system PIN when prompted (default is usually 0000).
4. Once registered, the handset will display the base station name or an internal number.

5.2 Uskutečňování a přijímání hovorů

Once handsets are registered and SIP accounts are configured, you can make and receive calls.

• Uskutečnění hovoru: Dial the desired number on the registered DECT handset and press the call button.
• Příjem hovoru: When a call comes in, the registered handsets will ring. Press the call button to answer.
• The system supports up to 8 simultaneous calls, ensuring high operational readiness.

5.3 SRTP2 Security

The N670 IP Pro ensures call security through SRTP2 (Secure Real-time Transport Protocol). This encryption protocol protects your voice communications from eavesdropping. Ensure SRTP2 is enabled and properly configured in the web interface for all SIP accounts.

6. Údržba

6.1 aktualizací firmwaru

Regular firmware updates are crucial for maintaining optimal performance, security, and access to new features. Gigaset periodically releases updates for the N670 IP Pro.

1. Přístup k web-založené konfigurační rozhraní.
2. Navigate to the "Firmware Update" or "System" section.
3. Check for available updates or upload a firmware file manually if downloaded from the official Gigaset support webmísto.
4. Dokončete proces aktualizace podle pokynů na obrazovce. Během aktualizace zařízení nevypínejte.

6.2 Čištění

To clean the base station, use a soft, dry, anti-static cloth. Do not use liquid cleaners or abrasive materials, as these can damage the device.

7. Řešení problémů

8. Specifikace

• Model: Gigaset N670 IP Pro
• Číslo modelu položky: S30852-S2714-R101-15
• Značka: Gigaset
• Barva: Bílý
• Rozměry (DxŠxV): 19.69 x 19.69 x 11.02 palce
• Hmotnost: 7.7 unce (0.22 kilogramů)
• Zdroj napájení: Power over Ethernet (PoE) or optional Corded Electric (C706 power supply)
• Materiál: Akrylonitrilbutadienstyren (ABS)
• Users/SIP Accounts: Až do 20
• Simultaneous Calls: Až do 8
• Zabezpečení: SRTP2
• Typ systému: Single cell (upgradable to multi-cell with license for up to 250 participants)
• Kompatibilní zařízení: Computer systems, VoIP services, telephone networks, other communication devices
• První k dispozici: 28. června 2019

9. Záruka a podpora

For warranty information, please refer to the documentation included with your purchase or visit the official Gigaset website. Gigaset offers a standard manufacturer's warranty against defects in materials and workmanship.

For technical support, firmware downloads, and additional resources, please visit the Gigaset support portal. You may also contact Gigaset customer service directly for assistance with setup, troubleshooting, or product inquiries.

Online zdroje: Podpora Gigasetu
