Zavedení
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Craftmade PHA52W4 Phaze 52-inch ceiling fan with integrated LED light. Please read all instructions carefully before beginning installation and retain this manual for future reference.

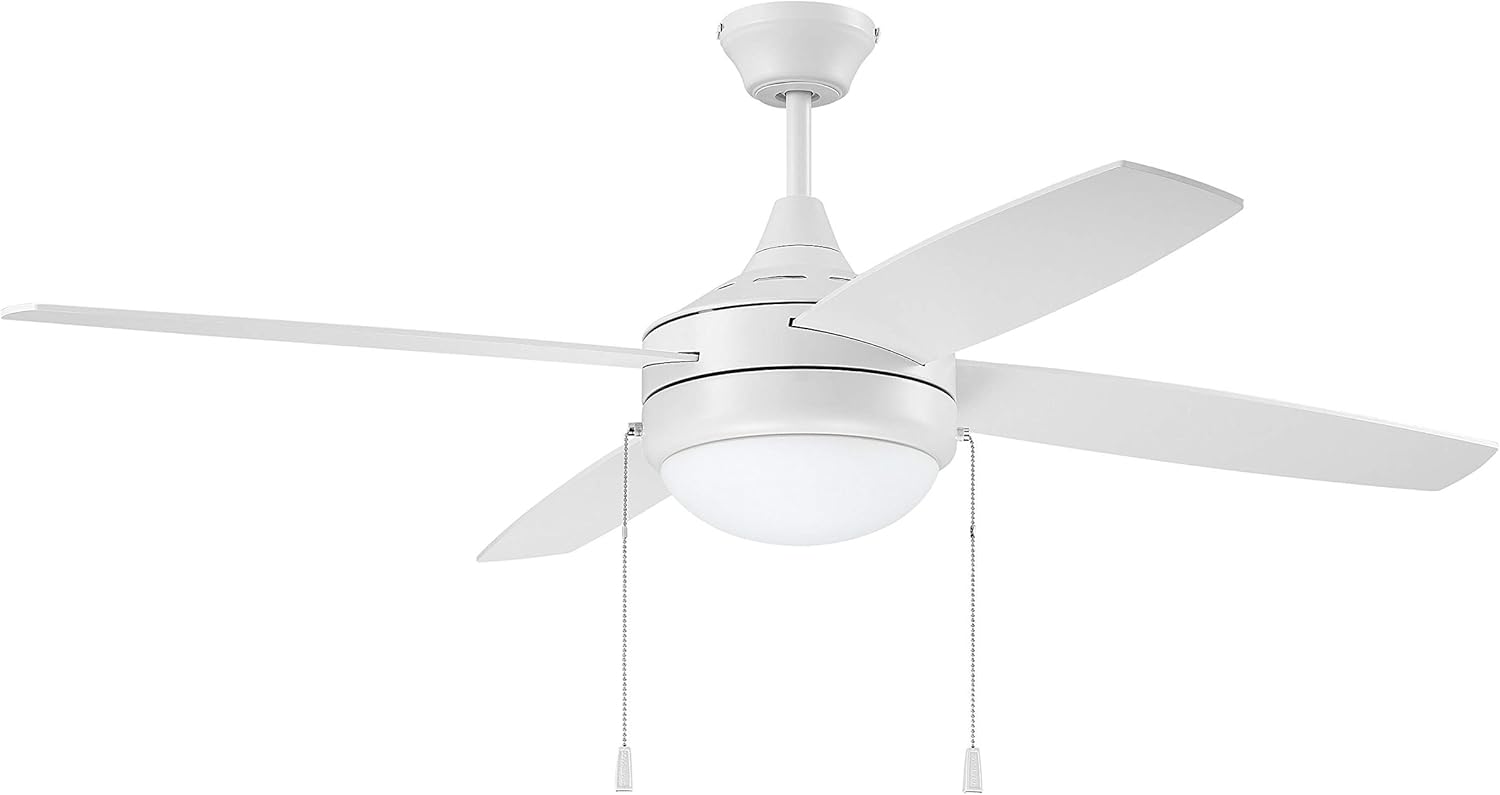

Figure 1: Craftmade PHA52W4 Phaze Ceiling Fan
Důležité bezpečnostní pokyny
- Always disconnect power at the circuit breaker or fuse box before beginning installation or performing any maintenance.
- Veškeré zapojení musí být v souladu s národními a místními elektrotechnickými předpisy. Pokud nejste s elektroinstalací obeznámeni, poraďte se s kvalifikovaným elektrikářem.
- The fan must be mounted to a structurally sound outlet box or support system capable of supporting a minimum of 35 lbs (15.9 kg).
- Ensure the fan blades are installed at least 7 feet (2.1 meters) from the floor.
- Neprovozujte ventilátor s poškozenými lopatkami nebo krytem.
- Tento výrobek obsahuje chemikálie, o kterých je ve státě Kalifornie známo, že způsobují rakovinu a vrozené vady nebo jiné poškození reprodukce. Po manipulaci si umyjte ruce.
Obsah balení
Před zahájením instalace ověřte, zda jsou všechny níže uvedené komponenty přítomny a nepoškozené:
- Skříň motoru
- 4 Fan Blades
- Sada integrovaných LED světel
- 6palcová spouštěcí tyč
- Montážní konzola
- Baldachýn
- Pull Chains (for fan and light)
- Sada hardwaru (šrouby, podložky, matice)
- Průvodce instalací
Nastavení a instalace
The Craftmade PHA52W4 fan is designed for dual mount installation, suitable for both flat and angled ceilings. Ensure the ceiling outlet box is securely mounted and capable of supporting the fan's weight.
- Připravte si místo pro montáž: Turn off power at the circuit breaker. Secure the mounting bracket to the ceiling outlet box using the provided hardware.
- Sestavte spouštěcí tyč: Insert the downrod through the canopy and connect it to the fan motor housing. Secure with the provided pin and screw.
- Zavěste ventilátor: Opatrně zvedněte sestavu ventilátoru a zavěste ji na montážní držák.
- Elektrické připojení: Connect the fan's electrical wires to the household wiring according to the wiring diagram in the full installation guide. Ensure all connections are secure with wire nuts.
- Zajistěte vrchlík: Posuňte kryt až ke stropu a připevněte jej k montážnímu držáku pomocí dodaných šroubů.
- Připevnění lopatek ventilátoru: Attach the four fan blades to the motor housing using the blade screws. Ensure all screws are tightened securely.
- Instalace světelné sady: Connect the integrated LED light kit wires to the fan motor housing wires. Secure the light kit to the fan housing.
For detailed diagrams and specific steps, refer to the comprehensive installation guide included in your product packaging.

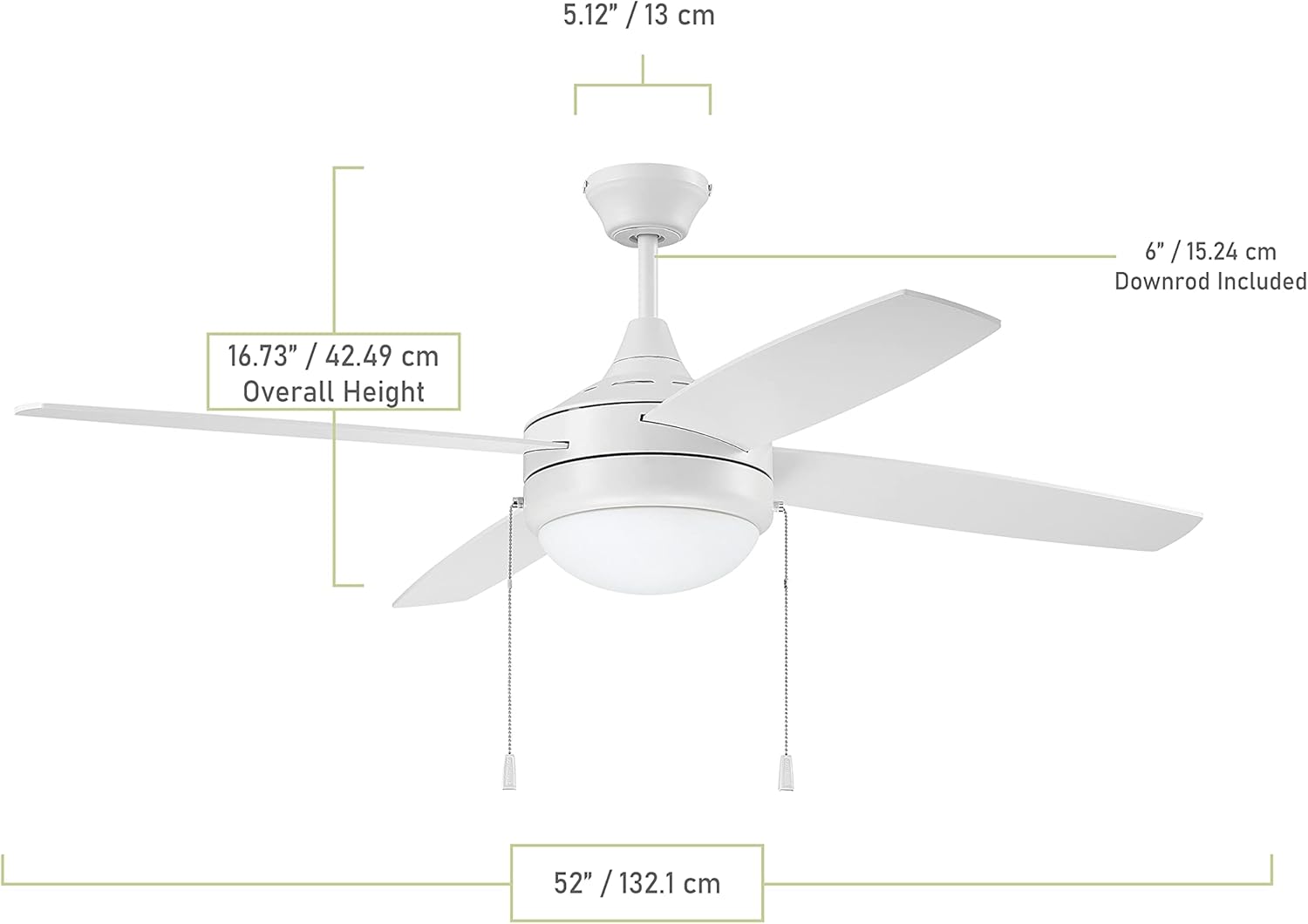

Figure 2: Fan Dimensions
Návod k obsluze
Your Craftmade PHA52W4 ceiling fan is operated via pull chains for fan speed and light control. It also features a reverse function for seasonal use.
- Ovládání rychlosti ventilátoru: Pull the fan chain repeatedly to cycle through the three available speeds (High, Medium, Low) and Off.
- Ovládání světla: Pull the light chain to turn the integrated LED light On or Off.
- Reverzní funkce: A switch located on the fan motor housing allows you to change the direction of blade rotation.
- Proudění vzduchu směrem dolů (léto): Set the switch for counter-clockwise rotation to create a cooling breeze.
- Proudění vzduchu nahoru (zima): Set the switch for clockwise rotation to circulate warm air trapped near the ceiling.
- Volitelné ovládací prvky: This fan is compatible with Craftmade remote and wall controls (Part Number: UCI-2000-2), sold separately. Refer to the instructions provided with the optional control for pairing and operation.
Údržba
Pravidelná údržba zajistí optimální výkon a dlouhou životnost vašeho stropního ventilátoru.
- Čištění: Pravidelně čistěte lopatky ventilátoru a kryt motoru měkkým hadříkemamp hadříkem. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla, protože by mohly poškodit povrchovou úpravu.
- Šrouby čepele: Check all blade screws annually to ensure they are tight. Loose screws can cause wobbling and noise.
- Světelná sada: The LED light kit is integrated and not designed for user replacement. If the light fails, contact customer support.
- Mazání: Motor ventilátoru je trvale mazaný a nevyžaduje další mazání.
Odstraňování problémů
Před zahájením jakýchkoli oprav se ujistěte, že je jistič odpojen od napájení.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ventilátor se nespustí | No power to the fan; Loose wire connections; Motor malfunction. | Check circuit breaker/fuse; Verify all wire connections are secure; Contact customer support if motor is faulty. |
| Ventilátor se třese | Uvolněné šrouby nožů; Nevyvážené nože; Uvolněný montážní držák. | Tighten all blade screws; Use a balancing kit (not included) if needed; Ensure mounting bracket is secure. |
| Světlo nefunguje | Loose wire connection to light kit; Faulty LED light kit. | Check light kit wiring connections; Contact customer support for integrated LED light kit issues. |
| Hlučný provoz | Uvolněné šrouby; hučení motoru; narážení nožů na překážku. | Check and tighten all screws; Ensure no obstructions are in the blade path; Some motor hum is normal. |
Specifikace produktu
| Funkce | Detail |
|---|---|
| Číslo modelu | PHA52W4 |
| Značka | Řemeslná výroba |
| Průměr ventilátoru | 52 palců (132.1 cm) |
| Celková výška | 16.73 inches (42.49 cm) (from ceiling to bottom of fan light, includes 6" downrod) |
| Počet čepelí | 4 |
| Rozteč čepele | 10 stupňů |
| Barva čepele | Bílý |
| Typ motoru | Standard, 3-Speed Reversible Motor |
| Průtok vzduchu (CFM) | 5433 (vysoká rychlost) |
| Světelná sada | Integrated LED Light (2 x 9 Watt, 3000K, 82 CRI, 1560 Lumens total) |
| Kontrolní metoda | Pull Chain (Fan & Light); Compatible with optional remote/wall control (UCI-2000-2) |
| Typ montáže | Dual Mount (Flat or Angled Ceiling) |
| Vnitřní/venkovní použití | Krytý |
| svtage | 120 voltů |
| Hmotnost položky | 14.99 libry |
| Osvědčení | Schváleno ETL |
Figure 3: Summary of Fan Features
Figure 4: Energy Guide Information
Záruka a podpora
Informace o záruce:
- Na všechny zakoupené produkty se vztahuje 30denní záruka na náhradní díly, která zajišťuje jejich plně funkční funkčnost.
- All products are covered under a 1-Year warranty when purchased on Amazon. The warranty period begins on the day the product is originally shipped.
- Záruka se vztahuje na všechny položky a podmínky uvedené v původní záruce výrobce.
- Items specifically not covered by the warranty include loss and theft, water damage, customer abuse, and finish deterioration due to UV or coastal exposure.
Zákaznická podpora:
For technical assistance, warranty claims, or replacement parts, please contact Craftmade Customer Support:
- Telefon: (800) 486-4892
- Online: Navštivte Craftmade Store on Amazon další informace a zdroje podpory.
