KLH Bassbite-II Powered Subwoofer

1. Úvod a konecview

Thank you for choosing the KLH Bassbite-II Powered Subwoofer. This unit is designed to enhance the low-frequency response of your existing audio system, providing deep, rich bass for an immersive listening experience. This manual provides essential information for the safe and effective operation of your subwoofer.

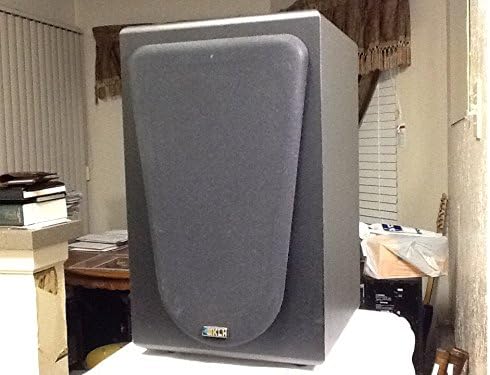

Obrázek 1.1: Přední strana view of the KLH Bassbite-II Powered Subwoofer with grille.

This image shows the front of the KLH Bassbite-II subwoofer, featuring its dark gray cabinet and a removable front grille that covers the speaker driver. The KLH logo is visible at the bottom of the grille.

2. Důležité bezpečnostní pokyny

Please read and follow all safety instructions before operating the subwoofer to prevent electric shock, fire, or injury.

• Přečtěte si pokyny: Před uvedením spotřebiče do provozu si přečtěte všechny bezpečnostní a provozní pokyny.
• Uschovejte pokyny: Uschovejte bezpečnostní a provozní pokyny pro budoucí použití.
• Dbejte varování: Dodržujte všechna varování na spotřebiči a v návodu k obsluze.
• Postupujte podle pokynů: Dodržujte všechny pokyny k obsluze a použití.
• Voda a vlhkost: Nepoužívejte toto zařízení v blízkosti vody.
• Čištění: Čistěte pouze suchým hadříkem.
• Větrání: Nezakrývejte žádné větrací otvory. Nainstalujte v souladu s pokyny výrobce.
• Teplo: Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, tepelné regulátory, kamna nebo jiná zařízení (včetně amplifikátory), které produkují teplo.
• Ochrana napájecího kabelu: Chraňte napájecí kabel před šlapáním nebo přiskřípnutím, zejména u zástrček, zásuvek a v místě, kde vychází z přístroje.
• Blesk: Odpojte toto zařízení během bouřky s blesky nebo když se delší dobu nepoužívá.
• Servis: Veškeré opravy svěřte kvalifikovanému servisnímu personálu. Servis je nutný, pokud bylo zařízení jakýmkoli způsobem poškozeno, například je poškozen napájecí kabel nebo zástrčka, pokud do zařízení vnikla tekutina nebo do něj spadly předměty, zařízení bylo vystaveno dešti nebo vlhkosti, nefunguje normálně. , nebo byla vypuštěna.

3. Obsah balení

Zkontrolujte prosím balení, zda neobsahuje následující položky:

• KLH Bassbite-II Powered Subwoofer
• Napájecí kabel (přiložen)

Pokud některé položky chybí nebo jsou poškozené, kontaktujte prosím svého prodejce.

4. Nastavení

4.1. Umístění

The placement of your subwoofer can significantly affect its sound performance. Experiment with different locations to find the best bass response for your room.

• Rohové umístění: Placing the subwoofer in a corner of the room can often maximize its output and provide the most impactful bass.
• Near Front Speakers: Placing the subwoofer near your main front speakers can help create a more seamless soundstage.
• Vyhněte se překážkám: Ensure the subwoofer is not placed in an enclosed cabinet or directly against a wall that might block its port (if applicable) or restrict airflow.

4.2. Připojení

The KLH Bassbite-II subwoofer offers multiple connection options to integrate with your audio system. Ensure all components are turned off before making any connections.

Figure 4.1: Rear panel of the KLH Bassbite-II Subwoofer.

This image displays the rear panel of the subwoofer, featuring the speaker level inputs/outputs ("FROM AMPLIFIER", "TO SPEAKERS"), RCA low-level inputs, a power switch, and a volume control knob. The attached power cord is also visible.

Figure 4.2: Close-up of the connection panel.

Detailní view of the connection panel, highlighting the speaker wire terminals (red and black clips) for "FROM AMPLIFIER" and "TO SPEAKERS", and the RCA jacks for "LOW LEVEL" input. The "POWER" switch and "VOLUME" knob are also clearly visible.

Option 1: Low-Level (RCA) Connection (Recommended for Receivers with Subwoofer Output)

1. Connect an RCA cable from the "SUBWOOFER OUT" or "LFE OUT" jack on your receiver/amplifier to the "LOW LEVEL" (L or R) input on the Bassbite-II subwoofer. If your receiver has a single LFE output, connect it to either the L or R input on the subwoofer.
2. Ensure the subwoofer's power switch is in the OFF position.
3. Plug the subwoofer's power cord into a standard 120 VAC, 60 Hz electrical outlet.

Option 2: Speaker Level Connection (For Amplifiers without Subwoofer Output)

1. Connect speaker wires from the "SPEAKER OUT" terminals of your amplifier/receiver to the "FROM AMPLIFIER" speaker level inputs on the Bassbite-II subwoofer. Ensure correct polarity (+ to + and - to -).
2. Connect speaker wires from the "TO SPEAKERS" outputs on the Bassbite-II subwoofer to your main left and right speakers. Again, ensure correct polarity.
3. Ensure the subwoofer's power switch is in the OFF position.
4. Plug the subwoofer's power cord into a standard 120 VAC, 60 Hz electrical outlet.

5. Návod k obsluze

5.1. Zapnutí/vypnutí

• To turn on the subwoofer, flip the "POWER" switch located on the rear panel to the ON position.
• To turn off the subwoofer, flip the "POWER" switch to the OFF position.

5.2. Nastavení hlasitosti

The "VOLUME" knob on the rear panel controls the output level of the subwoofer.

• Rotate the knob clockwise to increase the volume.
• Rotate the knob counter-clockwise to decrease the volume.
• Start with the volume at a low setting and gradually increase it until the bass blends seamlessly with your main speakers without overpowering them.

6. Údržba

Proper care will ensure the longevity and performance of your KLH Bassbite-II Subwoofer.

• Čištění: Use a soft, dry cloth to clean the cabinet. Do not use abrasive cleaners, waxes, or solvents, as they may damage the finish.
• Prach: Regularly dust the subwoofer to prevent accumulation, especially around the rear panel connections and ventilation areas.
• Prostředí: Avoid exposing the subwoofer to extreme temperatures, humidity, or direct sunlight.

Figure 6.1: Subwoofer with grille removed.

This image shows the KLH Bassbite-II subwoofer with its front grille detached, revealing the bass reflex port located at the bottom of the front baffle. This port helps enhance the low-frequency output.

7. Řešení problémů

Pokud máte problémy se subwooferem, podívejte se na následující běžné problémy a jejich řešení:

8. Specifikace

9. Záruka a podpora

For specific warranty information, please refer to the documentation provided by your retailer at the time of purchase. Manufacturer warranty details are typically included with new products.

If you require technical support or have questions regarding your KLH Bassbite-II Subwoofer, please contact your original retailer or visit the official KLH Audio Systems webmísto pro zdroje podpory.

Note: The product description mentions a "Two weeks Return/Refund Guarantee" which refers to a seller's return policy and not a manufacturer's warranty.
