Návod k obsluze univerzálního hydraulického lemovacího nástroje Mastercool 72485-PRC

1. Úvod

Univerzální hydraulický lemovací nástroj Mastercool 72485-PRC je určen pro vytváření přesných lemovacích spojů na různých typech trubek, včetně brzdových potrubí, palivového potrubí a chladicího potrubí převodovky. Tento nástroj využívá hydraulický systém pístu k zajištění konzistentního a snadného lemování. Podporuje různé typy lemovacích spojů a velikosti trubek, což z něj činí všestranné řešení pro automobilové a hydraulické aplikace.

Tato příručka obsahuje podrobné pokyny pro bezpečný a efektivní provoz, údržbu a řešení problémů s vaším varičem Mastercool 72485-PRC.

2. Bezpečnostní informace

• Při práci s nářadím vždy používejte vhodné osobní ochranné prostředky, včetně ochranných brýlí.
• Ujistěte se, že pracovní prostor je čistý, dobře osvětlený a bez překážek.
• Před použitím nástroje si přečtěte a pochopte všechny pokyny.
• Nepoužívejte nástroj, pokud je poškozený nebo nefunkční.
• Během provozu udržujte ruce a prsty v dostatečné vzdálenosti od pohyblivých částí.
• S tímto nástrojem používejte pouze matrice a adaptéry schválené společností Mastercool.
• Pokud nástroj a jeho součásti nepoužíváte, uložte je do dodaného pouzdra, abyste předešli jejich poškození a ztrátě.

3. Součásti a obsah sady

Sada Mastercool 72485-PRC obsahuje následující komponenty:

• Sestava třmenu a čerpadla Hydra-Flare
• 45° rozšířený kužel
• Adaptéry a sady matric Push Connect
• Adaptéry a sady závitových čepů palivového potrubí GM
• Adaptéry a sady závitových čepů 45° a dvojité rozšířené
• Metrické adaptéry a sady matric pro rozšířené lemování bublin
• Sady matric a adaptérů pro chladicí potrubí převodovky GM
• Mini řezačka trubek (Mastercool 70027)
• Úložný kufřík tvarovaný na míru

Obrázek: Sada univerzálního hydraulického lemovacího nástroje Mastercool 72485-PRC, zobrazující hlavní hydraulickou jednotku, různé matrice, adaptéry a mini řezačku trubek uspořádané v úložném pouzdře tvarovaném na zakázku.

Obrázek: Podrobný diagram znázorňující hlavní součásti hydraulického rozšířeného nástroje Mastercool, včetně hydraulického pístu, třmenu, kompresní oblasti sady matric a magnetického držáku adaptéru.

4. Nastavení

1. Připravte si hadičku: Zřežte trubku na požadovanou délku pomocí dodaného mini řezacího nástroje na trubky Mastercool 70027. Ujistěte se, že řez je čistý a kolmý. Odstraňte otřepy z vnitřních a vnějších okrajů trubky, abyste odstranili ostré hrany nebo otřepy, které by mohly překážet při rozšířeném spoji nebo způsobit netěsnosti.
2. Vyberte matrice a adaptéry: Určete správnou sadu závitových čelistí a adaptér pro požadovaný typ rozšíření a velikost trubky. Magnetický držák adaptéru pomáhá zajistit zvolený adaptér.
3. Vložení trubice: Vložte trubici do příslušného otvoru matrice. Ujistěte se, že trubice přesahuje plochu matrice o doporučenou vzdálenost pro daný typ rozšířeného hrdla (viz návod k obsluze pro každý typ rozšířeného hrdla).
4. Zajistěte sadu matric: Utáhněte stabilizační rameno sady závitořezných nástrojů, aby trubka pevně držela na místě.

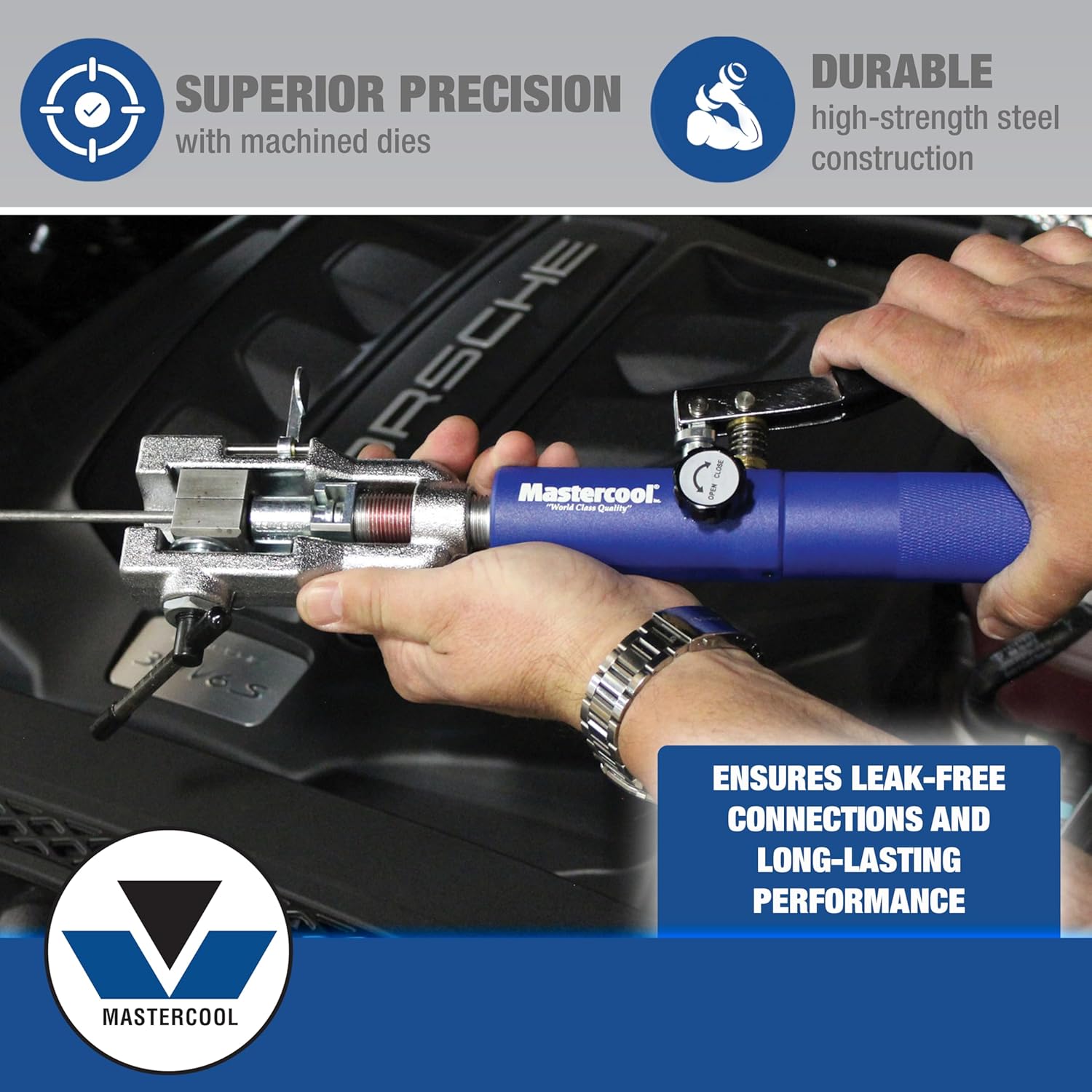

Obrázek: Detailní záběr view hydraulického lemovacího nástroje Mastercool v provozu, demonstrující, jak je trubka upevněna v sadě matric pro přesné lemování.

5. Návod k obsluze

Tato část popisuje obecný postup spalování a specifické aspekty pro různé typy spalování.

5.1 Obecný postup spalování

1. Po přípravě trubice a výběru správné matrice/adaptéru (dle pokynů) se ujistěte, že je rozšířený kužel čistý.
2. Umístěte sestavu hydraulického pístu tak, aby se rozšířený kužel zarovnal se středem otvoru trubky.
3. Pomalu pumpujte hydraulickou rukojetí. Rozšiřující kužel se zasune do trubky a vytvoří rozšíření.
4. Pokračujte v pumpování, dokud se hydraulický píst nezastaví nebo dokud nedosáhnete požadovaného tvaru rozšířeného hrdla. Nepřehřívejte.
5. Pro uvolnění tlaku otočte uvolňovací knoflík na hydraulickém pístu proti směru hodinových ručiček. Rozšiřující kužel se zasune.
6. Vyjměte rozšířenou trubku ze sady závitových matric. Zkontrolujte rozšířenou trubku, zda je rovnoměrná a zda neobsahuje praskliny nebo nedokonalosti.

Obrázek: Obsluha hydraulického rozšířeného nástroje Mastercool s detailem sestavy hydraulického čerpadla a procesu vytváření rozšíření.

5.2 Specifické typy rozšířených světlic

Mastercool 72485-PRC dokáže vytvořit následující typy rozšířených spojů:

• Dvojité a jednoduché rozšíření 45°: Používá se především pro brzdové potrubí a další automobilové aplikace. Vyžaduje specifické matrice a adaptéry pro vytvoření jednoduchého nebo dvojitého rozšířeného spoje.
• Zatlačte připojovací nástavce: Nezbytné pro moderní palivová a přenosová potrubí. Používejte určené zásuvné spojky a adaptéry.
• Rozšíření palivového potrubí GM: Specifický typ rozšíření pro palivové potrubí General Motors. Použijte matrice a adaptéry pro palivové potrubí GM.
• Bublinové rozšíření ISO: Běžné v evropských automobilových aplikacích. Vyžaduje metrické lisovací nástroje a adaptéry pro rozšířené nástavce.
• Rozdvojovací lišty chladicího potrubí převodovky GM: Specializované rozšířené spoje pro chladicí potrubí převodovky GM. Použijte specializované matrice a adaptéry pro chladicí potrubí převodovky GM.

Obrázek: Vizuální znázornění různých typů rozšiřujících nástavců, kterých lze dosáhnout pomocí nástroje Mastercool 72485-PRC, včetně bublinového rozšiřujícího nástavce ISO, dvojitého rozšiřujícího nástavce 45°, rozšiřujícího nástavce palivového potrubí GM, rozšiřujícího nástavce s nasouvacím konektorem a rozšiřujícího nástavce chladicího potrubí převodovky GM.

6. Údržba

• Čištění: Po každém použití očistěte rozšířený kužel, matrice a adaptéry od kovových třísek a nečistot. Použijte čistý hadřík.
• Mazání: Pravidelně nanášejte lehkou vrstvu strojního oleje na pohyblivé části hydraulického válce a rozšířeného kužele, abyste zajistili hladký chod a zabránili korozi.
• Skladování: Nástroj a všechny jeho komponenty vždy skladujte v dodaném pouzdře tvarovaném na míru. To chrání přesné matrice a hydraulickou jednotku před poškozením a udržuje všechny díly uspořádané.
• Inspekce: Pravidelně kontrolujte nářadí, zda nevykazuje známky opotřebení, poškození nebo netěsností v hydraulickém systému. Pokud zjistíte poškození, nářadí nepoužívejte.

7. Řešení problémů

8. Specifikace

• Model: Sada univerzálních hydraulických lemovacích nástrojů Mastercool 72485-PRC
• Výrobce: Mastercool
• Hmotnost položky: 12 libry
• Rozměry produktu: 14 x 12 x 4 palce
• Podporované velikosti trubek: 3/16", 1/4", 5/16", 3/8", 1/2" vnější průměr
• Typy světlic: 45° dvojité a jednoduché, zasouvací připojení, palivové potrubí GM, ISO bublina, chladicí potrubí převodovky GM
• Součástí balení je řezačka trubek: Mastercool 70027 (pro trubky s vnějším průměrem 1/8" až 5/8")

9. Záruka a podpora

Výrobky Mastercool jsou vyráběny podle vysokých standardů. Konkrétní informace o záruce naleznete v dokumentaci dodané s vaším nákupem nebo se obraťte přímo na společnost Mastercool. Uschovejte si doklad o koupi pro případné reklamace.

Pro technickou podporu, náhradní díly nebo servisní dotazy se obraťte na zákaznický servis Mastercool. Kontaktní údaje obvykle naleznete na oficiálních stránkách výrobce. webmístě nebo na obalu produktu.

Pro rozšířené krytí mohou být k dispozici volitelné ochranné plány. Podrobnosti vám sdělí váš prodejce.
