Uživatelská příručka digitální startovací sady Märklin 29792 "ICE 2".

1. Úvod

Tato příručka obsahuje základní informace pro nastavení, provoz a údržbu vaší digitální startovací sady Märklin 29792 „ICE 2“. Před montáží a provozem si prosím pečlivě přečtěte tyto pokyny, abyste zajistili bezpečný a optimální výkon.

Obrázek 1: Balení digitální startovací sady Märklin 29792 „ICE 2“ zobrazující vlak, koleje a řídicí jednotku mobilní stanice.

2. Obsah balení

Digitální startovací sada Märklin 29792 „ICE 2“ obsahuje následující komponenty:

• Třídílná vlaková souprava: hlava lokomotivy, vůz 1. třídy s otevřeným půdorysem a řídící vůz 2. třídy.
• 14 zakřivených kolejnic (číslo dílu Märklin 24130)
• 9 rovných kolejí (číslo dílu Märklin 24188)
• 9 rovných kolejí (číslo dílu Märklin 24172)
• 1 pár výhybek (čísla dílů Märklin 24671 a 24672)
• Krabice pro připojení kolejí
• Spínaný napájecí zdroj (36 VA / 230 V)
• Digitální řídicí jednotka mobilní stanice
• Ilustrovaná příručka s tipy a návrhy

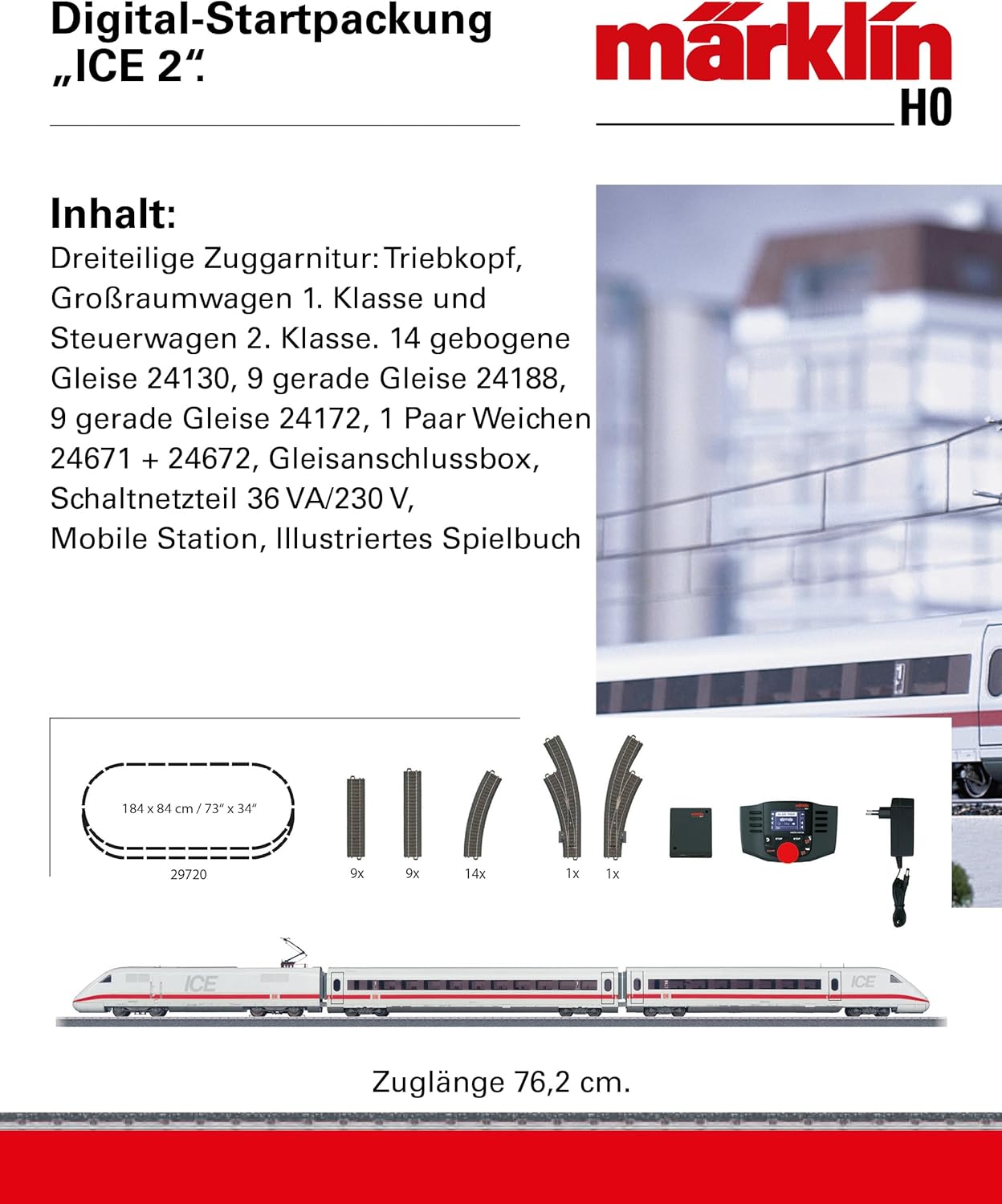

Obrázek 2: Přesview kompletního obsahu sady, včetně kolejových dílů a mobilní stanice.

3. Pokyny k nastavení

3.1 Sestava kolejnice

1. Pečlivě vybalte všechny díly kolejí.
2. Sestavte si rozložení kolejí podle ilustrovaného návodu nebo si vytvořte vlastní návrh. Sada obsahuje dostatek kolejí k vytvoření oválného rozložení o rozměrech přibližně 184 cm x 84 cm (73" x 34").
3. Zajistěte, aby všechna kolejová spojení byla pevná a bezpečná, aby se zabránilo vykolejení a aby byl zajištěn správný elektrický kontakt.
4. Připojte krabici pro připojení kolejnice k sestavené kolejnici.

Obrázek 3: Komponenty systému C-track a navrhované uspořádání trati pro počáteční nastavení.

3.2 Připojení napájení

1. Připojte spínaný zdroj napájení k připojovací krabici kolejnice.
2. Zapojte napájecí zdroj do standardní elektrické zásuvky 230 V.
3. Připojte mobilní stanici k připojovací krabici kolejí.
4. Než budete pokračovat, ujistěte se, že jsou všechna připojení bezpečná.

3.3 Umístění vlaku

1. Opatrně umístěte třídílnou vlakovou soupravu ICE 2 na koleje. Ujistěte se, že všechna kola jsou správně usazena na kolejnicích.
2. Hlava motoru je vybavena digitálním dekodérem mfx pro automatickou registraci s mobilní stanicí.

Obrázek 4: Vlaková souprava ICE 2 správně umístěná na kolejovém systému C.

4. Návod k obsluze

4.1 Mobilní staniceview

Mobilní stanice je vaší primární řídicí jednotkou pro digitální vlakovou soupravu. Umožňuje ovládání rychlosti, změny směru a aktivaci různých zvukových funkcí.

Obrázek 5: Digitální řídicí jednotka mobilní stanice s displejem a ovládacími tlačítky.

• Automatická registrace: Lokomotiva ICE 2, vybavená dekodérem mfx, se po zapnutí automaticky zaregistruje u mobilní stanice.
• Ovládání rychlosti: Otočným knoflíkem upravte rychlost vlaku.
• Změna směru: Stiskněte tlačítko směru pro změnu směru vlaku.
• Zvukové funkce: Lokomotiva má přepínatelné zvukové funkce. Seznam dostupných zvuků a jejich odpovídajících ovládacích prvků mobilní stanice naleznete v ilustrované příručce.
• Přední světlomety: Světlomety hlavy motoru jsou konvenčně funkční a lze je digitálně přepínat. Světla řídicího vozu jsou trvale zapnutá.

4.2 Pokročilé funkce

Mobilní stanice podporuje až 16 funkcí lokomotivy a dokáže ovládat magnetické příslušenství. Podrobné informace o pokročilých operacích a možnostech rozšíření o doplňkové balíčky C-track naleznete v přiložené ilustrované příručce.

5. Údržba

• Čištění kolejí: Pravidelně čistěte povrchy kolejnic měkkým hadříkem, který nepouští vlákna, aby byl zajištěn dobrý elektrický kontakt. Nepoužívejte abrazivní čisticí prostředky.
• Údržba lokomotiv: Speciální motor a samolepicí pneumatiky lokomotivy vyžadují minimální údržbu. Pravidelně kontrolujte, zda se na kolech a nápravách nenahromadil prach nebo nečistoty.
• Pantograf: Střešní pantograf je mechanicky funkční. Zacházejte s ním opatrně, abyste předešli poškození.
• Skladování: Pokud se souprava a její komponenty nepoužívají, skladujte je v suchém a bezprašném prostředí, nejlépe v originálním obalu.

6. Řešení problémů

• Vlak se nepohybuje:
  • Zkontrolujte všechna napájecí připojení od zásuvky ve zdi k napájecímu zdroji, připojovací krabici kolejnice a mobilní stanici.
  • Ujistěte se, že vlak je správně usazen na kolejích a že se všechna kola dotýkají.
  • Očistěte povrchy kolejí a kola lokomotivy.
  • Ověřte, zda je mobilní stanice zapnutá a lokomotiva zaregistrována.
• Světla nefungují:
  • Zkontrolujte čistotu trati.
  • Zajistěte, aby digitální funkce pro světlomety byly aktivovány prostřednictvím mobilní stanice.
• Zvukové funkce nefungují:
  • Prostřednictvím mobilní stanice ověřte, zda je lokomotiva zaregistrována a zda jsou zvukové funkce povoleny.
• Vykolejení:
  • Zkontrolujte správné vyrovnání a bezpečné uchycení spojů kolejnic.
  • Ujistěte se, že jsou vagóny vlaku správně spojeny.
  • Zkontrolujte, zda na trati nejsou nějaké překážky.

Pro další pomoc se podívejte do podrobného ilustrovaného návodu nebo kontaktujte zákaznickou podporu společnosti Märklin.

7. Specifikace

8. Záruka a podpora

Informace o záruce a zákaznické podpoře naleznete v dokumentaci dodané s vaším produktem nebo navštivte oficiální webové stránky společnosti Märklin. webUschovejte si doklad o koupi pro případ reklamace.
