1. Úvod
Děkujeme, že jste si vybrali RC truck Amewi 22185 Charge Extreme 2 4WD v měřítku 1:12. Toto dálkově ovládané vozidlo je navrženo pro jízdu v terénu a je vybaveno robustním systémem pohonu všech čtyř kol, výkonným elektromotorem 380° a odolnými komponenty. Tato příručka obsahuje základní informace pro bezpečný a efektivní provoz, nastavení a údržbu vašeho RC trucku.
Obrázek 1.1: RC náklaďák Amewi Charge Extreme 2 (červeno-černá varianta)

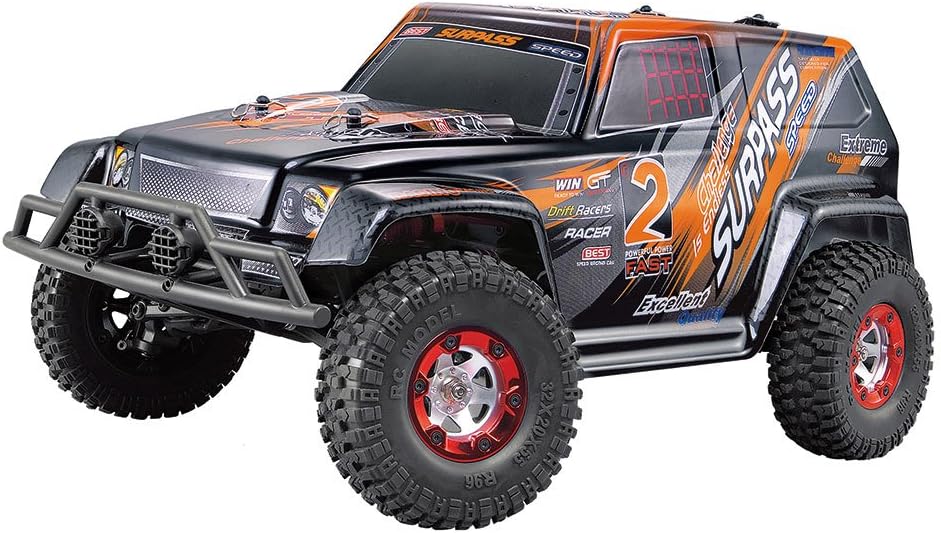

Obrázek 1.2: RC náklaďák Amewi Charge Extreme 2 (oranžovo-černá varianta)
2. Bezpečnostní informace
Provozování dálkově ovládaných vozidel vyžaduje pozornost k bezpečnosti, aby se předešlo zranění nebo poškození. Dodržujte prosím následující pokyny:
- Tento produkt je doporučen pro uživatele od 14 let.
- Vždy jezděte s vozidlem v otevřeném prostoru, mimo dosah lidí, domácích zvířat a překážek.
- Nepoužívejte v blízkosti veřejných komunikací, vodních ploch nebo zdrojů vysokého napětí.tage elektrické vedení.
- Neprovozujte přístroj ve vlhkém prostředí nebo v kalužích, mohlo by dojít k poškození elektronických součástek.
- Ujistěte se, že všechny baterie jsou správně nainstalovány a nabity dle pokynů.
- Během provozu se nikdy nedotýkejte pohyblivých částí vozidla.
- Pokud vozidlo a dálkové ovládání nepoužíváte, skladujte je na chladném a suchém místě.
- Odpojte baterii od vozidla, pokud jej nepoužíváte nebo během skladování.
3. Obsah balení
Po vybalení se prosím ujistěte, že jsou v balení všechny následující položky:
- RC truck Amewi Charge Extreme 2 (měřítko 1:12)
- 2.4 GHz bezdrátové dálkové ovládání
- 1500mAh 7.4V Li-Ion baterie (do vozidla)
- 220V nabíjecí zástrčka
- Montážní klíč
- Náhradní výstroj
- Ilustrovaná příručka (tento dokument)
Požadované pro provoz (není součástí balení):
- 4 x 1.5V AA baterie Mignon (pro dálkové ovládání)
4. Nastavení
4.1. Instalace baterie
Baterie vozidla:
- Vyhledejte přihrádku na baterii na spodní straně vozidla.
- Opatrně otevřete kryt přihrádky.
- Vložte lithium-iontovou baterii s kapacitou 1500 mAh 7.4 V a dbejte na správnou polaritu.
- Bezpečně zavřete kryt prostoru pro baterie.
Baterie do dálkového ovládání:
- Otevřete kryt baterie na zadní straně dálkového ovladače 2.4 GHz.
- Vložte 4 baterie typu AA Mignon 1.5 V a dbejte na správnou polaritu (+/-).
- Pevně zavřete kryt baterie.
Obrázek 4.1: Dálkové ovládání 2.4 GHz pro RC truck Amewi
4.2. Nabíjení baterie vozidla
- Připojte lithium-iontovou baterii s kapacitou 1500 mAh a napětím 7.4 V k dodané nabíjecí zástrčce 220 V.
- Zapojte nabíječku do standardní zásuvky.
- Sledujte proces nabíjení. Stav nabíjení sledujte podle kontrolek nabíječky (např. červená pro nabíjení, zelená pro plné nabití).
- Nepřebíjejte baterii. Po plném nabití ji odpojte.
4.3. Párování dálkového ovladače a vozidla
Systém dálkového ovládání 2.4 GHz se obvykle spáruje automaticky. Postupujte takto:
- Ujistěte se, že jsou nainstalovány a nabity baterie vozidla i baterie dálkového ovladače.
- Nejprve zapněte dálkové ovládání.
- Zapněte spínač napájení vozidla.
- Dálkový ovladač a vozidlo by se měly automaticky propojit. Úspěšné spárování může potvrdit rozsvícení kontrolky na dálkovém ovladači nebo vozidle.
- Pokud se párování nezdaří, vypněte obě zařízení a poté postup opakujte.
5. Návod k obsluze
5.1. Základní ovládací prvky
Dálkové ovládání 2.4 GHz umožňuje přesné ovládání vozidla:
- Volant: Otáčejte doleva nebo doprava pro řízení vozidla.
- Spoušť: Stiskněte spoušť pro pohyb vpřed, zatlačte pro brzdění nebo couvání.
- Úpravy oříznutí: Pokud vozidlo nejede rovně nebo zastaví, když je spoušť v neutrální poloze, použijte k jemnému doladění řízení a plynu regulátory plynu.
- Ovládání pravou/levou rukou: Dálkový ovladač je určen pro rychlé přepínání mezi ovládáním pravou a levou rukou. Umístění konkrétních přepínačů naleznete na schématu dálkového ovladače.
5.2. Tipy pro řízení
- Začněte tím, že si procvičíte ovládání na otevřeném, rovném prostranství.
- Systém pohonu všech kol (4x4) zajišťuje vynikající trakci. Vozidlo je dobře vyvážené pro různé terény, včetně zábavních parků, drah a zvládání skoků.
- Hliníkové tlumiče nárazů a robustní podvozek z dřevovláknitých desek přispívají ke stabilitě a odolnosti.
- Prokluzovací spojka a zadní pevná náprava zvyšují výkon a ovladatelnost.
- Vyhněte se dlouhodobé jízdě vysokou rychlostí na nerovném povrchu, abyste zabránili nadměrnému opotřebení.
Obrázek 5.1: Spodní strana view podvozku Amewi Charge Extreme 2, zobrazující komponenty hnacího ústrojí a odpružení.
Obrázek 5.2: Detail hliníkových tlumičů nárazů na Amewi Charge Extreme 2.
Obrázek 5.3: Detailní view vnitřních převodů a součástí hnacího ústrojí.
Obrázek 5.4: RC náklaďák Amewi Charge Extreme 2 v akci na písčitém povrchu.
6. Údržba
Pravidelná údržba zajišťuje dlouhou životnost a optimální výkon vašeho RC vozu:
- Čištění: Po každém použití, zejména v prašném nebo znečištěném prostředí, očistěte vozidlo měkkým kartáčem nebo stlačeným vzduchem, abyste odstranili nečistoty z podvozku, kol a zavěšení kol. Nepoužívejte vodu přímo na elektronické součástky.
- Inspekce: Pravidelně kontrolujte, zda nejsou uvolněné šrouby, poškozené díly nebo opotřebované pneumatiky. Uvolněné upevňovací prvky utáhněte pomocí dodaného montážního klíče.
- Mazání: Podle potřeby naneste malé množství maziva specifického pro RC na pohyblivé části, jako jsou ozubená kola a univerzální klouby, abyste snížili tření a opotřebení.
- Péče o baterie: Po použití vždy odpojte baterii. Lithium-iontové baterie skladujte na chladném a suchém místě a vyvarujte se jejich delšího úplného vybíjení.
- Skladování: Vozidlo a dálkové ovládání skladujte v suchém prostředí, mimo dosah přímého slunečního záření a extrémních teplot.
7. Řešení problémů
Pokud se s Amewi Charge Extreme 2 setkáte s problémy, podívejte se na následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Vozidlo nereaguje | Slabá nebo nenabitá baterie vozidla Vybité baterie dálkového ovládání Vozidlo nebo dálkové ovládání není zapnuté Neúspěšné párování | Nabíjení baterie vozidla Vyměňte baterie v dálkovém ovladači Ujistěte se, že jsou oba zapnuté Opravte spárování dálkového ovladače a vozidla (kapitola 4.3) |
| Vozidlo jede nepravidelně nebo nerovnám směrem | Neseřízený trim řízení Poškozené součásti řízení | Nastavení trimu řízení na dálkovém ovladači Zkontrolujte řízení a servo, zda nejsou poškozené |
| Ztráta dosahu nebo přerušovaná regulace | Rušení od jiných zařízení pracujících na frekvenci 2.4 GHz Vybité baterie dálkového ovládání Signál blokování překážek | Přesuňte se do oblasti s menším rušením Vyměňte baterie v dálkovém ovladači Pracujte v otevřených prostorách s volným výhledem |
| Motor běží, ale kola se neotáčejí | Poškozené převody nebo součásti hnacího ústrojí Uvolněné matice kola | Zkontrolujte převody a hnací ústrojí, zda nejsou poškozené, v případě potřeby je vyměňte Utáhněte matice kola |
8. Specifikace
- Model: Amewi 22185 Nabíjení Extreme 2
- Měřítko: 1:12
- Rozměry (DxŠxV): 406 x 225 x 185 mm
- Rozvor: 246 mm
- Šířka nápravy: 190 mm
- Světlá výška: 50 mm
- Hmotnost: 1135 g (přibližně 2.5 libry)
- Motor: 380 Elektromotor
- Systém pohonu: 4WD (pohon čtyř kol)
- Baterie (vozidlo): 1500mAh 7.4V Li-ion
- Dálkové ovládání: 2.4 GHz bezdrátový
- Baterie do dálkového ovladače (vyžadovány): 4 x 1.5V AA baterie Mignon
- Materiál podvozku: Robustní dřevovláknitá deska
- Tlumiče nárazů: Hliník
- pneumatiky: Gumové pneumatiky odolné proti přilnavosti a opotřebení
- Speciální vlastnosti: Prokluzovací spojka, zadní pevná náprava, přepínatelné dálkové ovládání pravou/levou rukou
9. Záruka a podpora
Informace o záruce a technickou podporu naleznete v dokumentaci dodané s vaším nákupem nebo se obraťte přímo na zákaznický servis Amewi. Uschovejte si doklad o koupi pro případné reklamace.
Kontaktní informace Amewi: Navštivte prosím oficiální stránky Amewi webweb s nejaktuálnějšími kontaktními údaji a zdroji podpory.
