Návod k obsluze základní desky ASUS Z170-K ATX DDR4

Průvodce nastavením

Kontrolní seznam před instalací:

Než začnete, ujistěte se, že máte následující komponenty:

• Základní deska ASUS Z170-K
• Kompatibilní procesor Intel LGA 1151
• Moduly paměti DDR4 RAM
• Grafická karta (pokud nepoužíváte integrovanou grafiku)
• Úložná zařízení (SSD/HDD, M.2 NVMe/SATA)
• Napájecí jednotka (PSU)
• Počítačová skříň
• Šroubovák a antistatický náramek (doporučeno)

Rozložení základní desky:

Seznamte se s klíčovými komponenty a konektory na základní desce ASUS Z170-K. Vizuální návod naleznete na obrázku níže.

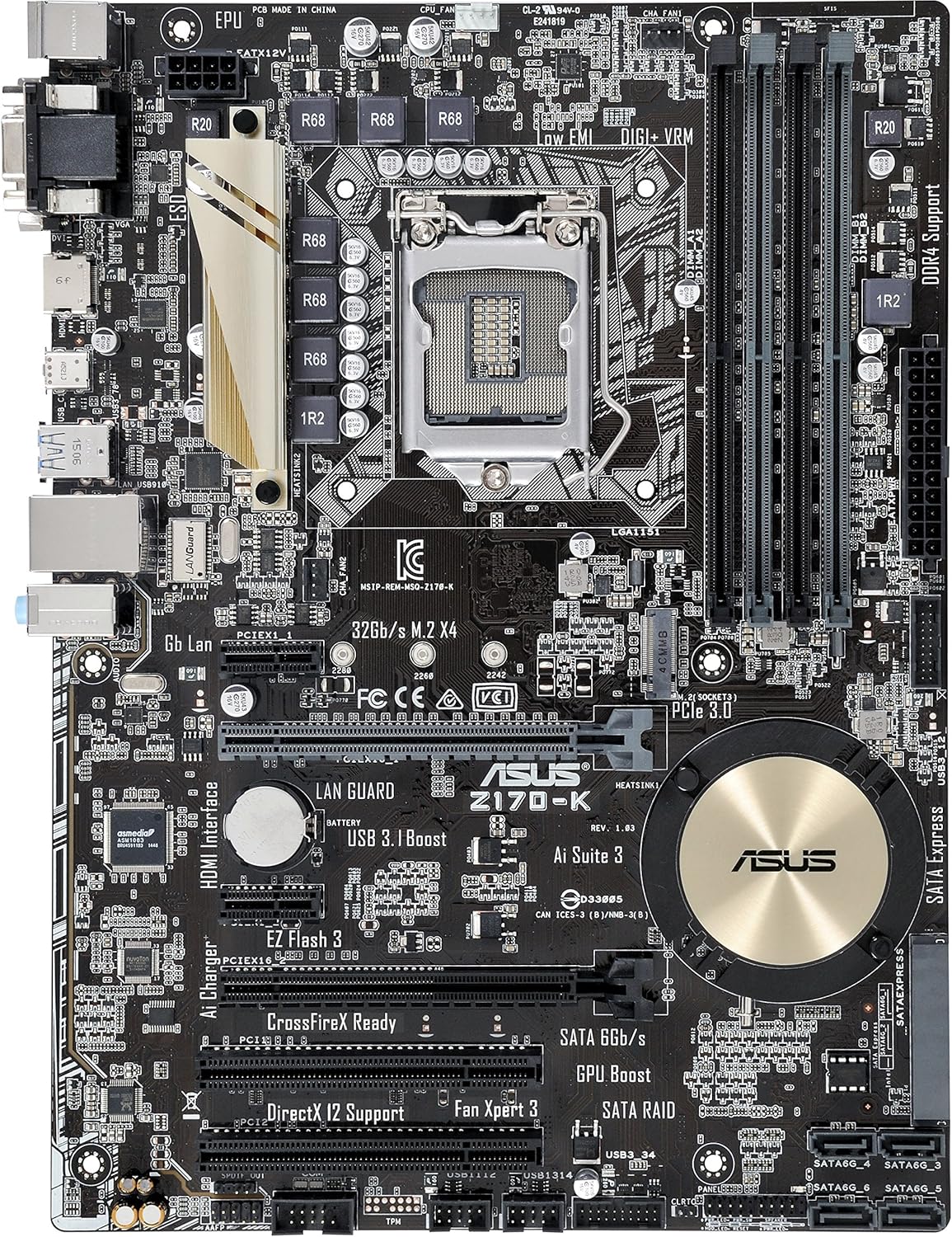

Obraz: Nadview základní desky ASUS Z170-K ATX DDR4, s důrazem na klíčové komponenty, jako je patice CPU, sloty DDR4 DIMM, sloty PCIe, porty SATA a různé headery.

• Patice procesoru (LGA 1151): Centrálně umístěné, zde je nainstalován váš procesor Intel.
• Sloty DDR4 DIMM: Čtyři sloty pro instalaci paměťových modulů DDR4 s podporou až 64 GB.
• PCIe sloty: Obsahuje jeden slot PCIe 3.0 x16 pro grafickou kartu a několik slotů PCIe x1 pro rozšiřující karty.
• Porty SATA 6 Gb/s: Více portů pro připojení úložných zařízení SATA, jako jsou SSD a HDD.
• Port SATA Express: Pro vysokorychlostní zařízení SATA Express.
• Zásuvka M.2: Podporuje M.2 SSD disky pro ultrarychlé úložiště.
• USB záhlaví: Různé konektory pro porty USB 2.0 a USB 3.0 na předním panelu, včetně konektoru USB 3.1 Boost.
• Záhlaví na předním panelu: Konektory pro tlačítko napájení, tlačítko resetování, LED diodu HDD a LED diodu napájení.
• Zadní I/O panel: Obsahuje porty pro USB, LAN (Gb Lan), HDMI, DVI, VGA a audio.

Kroky instalace:

1. Připravte si případ: Nainstalujte kryt I/O do skříně počítače.
2. Nainstalujte procesor:
   • Otevřete páčku patice procesoru a sejměte ochranný kryt.
   • Pečlivě zarovnejte procesor s paticí a ujistěte se, že zlatý trojúhelník na procesoru odpovídá trojúhelníku na patici.
   • Opatrně vložte procesor do patice. Netlačte na něj silou.
   • Zavřete páčku pro zajištění procesoru.
3. Instalace chladiče CPU: Při instalaci chladiče procesoru na základní desku postupujte podle pokynů výrobce chladiče.
4. Instalace modulů RAM:
   • Otevřete klipy na obou koncích slotů DIMM.
   • Zarovnejte zářez na modulu RAM se zářezem ve slotu DIMM.
   • Pevně ​​zatlačte na oba konce modulu, dokud klipsy nezacvaknou na své místo.
5. Instalace M.2 SSD (pokud je k dispozici):
   • Vložte M.2 SSD do M.2 patice pod mírným úhlem.
   • Zatlačte SSD disk dolů a zajistěte jej dodaným šroubem.
6. Instalace základní desky do skříně: Opatrně vložte základní desku do skříně a zarovnejte ji s distančními výztuhami. Zajistěte ji šrouby.
7. Připojte napájecí zdroj:
   • Připojte 24pinový konektor napájení ATX ze zdroje k základní desce.
   • Připojte 8pinový (nebo 4pinový) napájecí konektor ATX 12V k základní desce.
8. Instalace grafické karty (pokud je k dispozici): Vložte grafickou kartu do slotu PCIe 3.0 x16 a zajistěte ji. V případě potřeby připojte napájecí kabely PCIe od zdroje.
9. Připojení úložných zařízení: Připojte datové kabely SATA z disků SSD/HDD k portům SATA na základní desce. Připojte napájecí kabely SATA z napájecího zdroje k diskům.
10. Připojení kabelů předního panelu: Připojte kabely vypínače, resetovacího vypínače, LED diody pevného disku a LED diody napájení ze skříně k odpovídajícím konektorům na základní desce. Přesné zapojení pinů naleznete v manuálu k základní desce.
11. Připojení USB a audio konektorů: Připojte kabely USB a audio na předním panelu k příslušným konektorům.

Návod k obsluze

Nastavení BIOSu/UEFI:

UEFI BIOS (Unified Extensible Firmware Interface Basic Input/Output System) je firmware, který inicializuje hardwarové komponenty a spouští operační systém. Chcete-li spustit nástroj pro nastavení systému BIOS, stiskněte klávesu Vymazat klávesu během procesu POST (Power-On Self-Test).

• Navigace: Pro navigaci v rozhraní UEFI použijte klávesnici (klávesy se šipkami, Enter, Esc) nebo myš.
• Pořadí spouštění: Nakonfigurujte prioritu spouštění pro úložná zařízení.
• XMP Profile: Povolit XMP (Extreme Memory Pro)file) pro optimální výkon paměti RAM, pokud to vaše paměť podporuje.
• Ovládání ventilátoru: Rychlost ventilátoru upravte pomocí nastavení Fan Xpert 3 v systému BIOS nebo softwaru AI Suite 3.

Instalace ovladače:

Po instalaci operačního systému je nezbytné nainstalovat nejnovější ovladače pro komponenty základní desky, aby byl zajištěn optimální výkon a stabilita. Ovladače naleznete na oficiálních stránkách podpory ASUS. webmísto pro model Z170-K.

• Ovladače čipové sady: Nezbytné pro správnou komunikaci mezi CPU a ostatními komponentami.
• Ovladače LAN: Vyžadováno pro připojení k síti.
• Ovladače zvuku: Pro zvukovou funkčnost.
• USB ovladače: Pro optimální výkon USB portů, zejména USB 3.0/3.1.
• Ovladače grafické karty: Pokud používáte integrovanou grafickou kartu, nainstalujte ovladače grafické karty Intel. U samostatných grafických karet nainstalujte ovladače od společností NVIDIA nebo AMD.

Softwarové nástroje ASUS:

ASUS nabízí několik nástrojů pro vylepšení vašeho počítačového zážitku:

• AI Suite 3: Univerzální softwarový balíček pro ladění, monitorování a správu napájení systému. Včetně 5cestné optimalizace.
• Fan Xpert 3: Pokročilý nástroj pro řízení ventilátorů pro přesné chlazení systému.
• EZ blesk 3: Nástroj integrovaný do UEFI BIOSu pro snadné a bezpečné aktualizace systému BIOS.

Údržba

Pravidelná údržba pomáhá zajistit dlouhou životnost a stabilní provoz vaší základní desky a počítačového systému.

Čištění:

• Odstranění prachu: Pravidelně odstraňujte prach z vnitřku skříně počítače, zejména z okolí ventilátorů, chladičů a součástí základní desky. Použijte stlačený vzduch nebo měkký kartáč. Před čištěním se ujistěte, že je počítač vypnutý a odpojený od sítě.
• Kontrola součástí: Vizuálně zkontrolujte součásti, zda nevykazují známky poškození nebo uvolněných spojů.

Aktualizace softwaru:

• Aktualizace BIOSu: Zkontrolujte podporu ASUSu webweb s nejnovějšími verzemi systému BIOS. Aktualizace systému BIOS mohou zlepšit kompatibilitu, stabilitu a výkon. Pro bezpečné aktualizace použijte nástroj EZ Flash 3.
• Aktualizace ovladačů: Pravidelně aktualizujte ovladače základní desky (čipová sada, LAN, zvuk atd.) a grafické karty, abyste mohli těžit ze zlepšení výkonu a oprav chyb.

Odstraňování problémů

Tato část obsahuje řešení běžných problémů, se kterými se můžete setkat.

Běžné problémy a řešení:

• Bez napájení/Žádný POST:
  • Ujistěte se, že všechny napájecí kabely (24pinový ATX, 8pinový CPU) jsou bezpečně připojeny k základní desce a zdroji.
  • Zkontrolujte, zda je zdroj napájení zapnutý a připojený k funkční zásuvce.
  • Zkontrolujte připojení vypínače na předním panelu k základní desce.
  • Zkuste spustit systém pouze s nezbytnými komponenty (CPU, jedna RAM karta, chladič CPU), abyste problém izolovali.
• Bez displeje:
  • Ujistěte se, že je monitor připojen ke správnému výstupu displeje (buď integrované grafické kartě základní desky, nebo samostatné grafické kartě).
  • Znovu vložte grafickou kartu a moduly RAM.
  • Pokud je to možné, vyzkoušejte s jiným monitorem nebo kabelem displeje.
• Nestabilita/pády systému:
  • Ujistěte se, že všechny ovladače jsou aktuální.
  • Zkontrolujte teplotu CPU a GPU, abyste zabránili přehřátí.
  • Spusťte diagnostické nástroje paměti a zkontrolujte, zda není RAM vadná.
  • Ověřte stav zdrojetage je dostatečné pro všechny komponenty.
• Operační systém se nespustí:
  • Zkontrolujte pořadí bootování v BIOSu/UEFI.
  • Ujistěte se, že jsou úložné jednotky správně připojeny a detekovány.
  • Pokud byl systém nedávno nainstalován, ověřte integritu instalačního média operačního systému.

Pokud problémy přetrvávají, přečtěte si podrobnou část o řešení problémů v kompletní uživatelské příručce, která je k dispozici na stránkách podpory ASUS. webwebu nebo kontaktujte zákaznickou podporu ASUS.

Specifikace

Níže jsou uvedeny technické specifikace základní desky ASUS Z170-K:

Záruka a podpora

Informace o záruce:

Produkty ASUS se obvykle dodávají s omezenou zárukou. Konkrétní záruční podmínky platné pro vaši základní desku ASUS Z170-K naleznete v záručním listu dodaném s produktem nebo navštivte oficiální stránky podpory ASUS. webmísto.

Zákaznická podpora:

Pro technickou pomoc, stažení ovladačů, aktualizace systému BIOS nebo další dotazy navštivte oficiální stránky podpory ASUS. webwebu. Najdete zde komplexní zdroje, často kladené otázky a kontaktní informace na zákaznický servis.

Podpora ASUS Webmísto: www.asus.com/support/
