1. Úvod
Tato příručka obsahuje komplexní pokyny pro bezpečnou instalaci, provoz a údržbu nástěnného vypínače Lightolier Controls PS-3P-I s třípolohovým přepínačem SPDT. Tento vypínač je určen pro ovládání svítidel z více míst, což umožňuje ovládat jedno světlo nebo skupinu světel ze dvou různých míst. Před zahájením instalace nebo používání si prosím pečlivě přečtěte tuto příručku.
2. Bezpečnostní informace
VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NESPRÁVNÁ INSTALACE MŮŽE ZPŮSOBIT K VÁŽNÉMU ZRANĚNÍ NEBO ÚMRTÍ.
- Před instalací, servisem nebo demontáží spínače vždy vypněte napájení v jističi nebo v pojistkové skříni.
- Ověřte, zda je napájení vypnuto, otestováním obvodu pomocítage tester před manipulací s jakýmikoli vodiči.
- Veškeré zapojení musí být provedeno v souladu s národními a místními elektrotechnickými předpisy. Pokud si nejste jisti některou částí těchto pokynů, poraďte se s kvalifikovaným elektrikářem.
- Nepoužívejte tento spínač se zátěží přesahující jeho specifikované jmenovité hodnoty.
- Ujistěte se, že všechna vodičová spojení jsou bezpečná a řádně izolovaná.
- Toto zařízení je určeno pouze pro vnitřní použití.
3. Obsah balení
Ověřte, zda váš balíček obsahuje následující položky:
- Lightolier Controls PS-3P-I 3polohový přepínač SPDT na zeď (slonovinová kost)
- Odpovídající nástěnný talíř
- Návod k použití
Krabice produktu s vyznačeným modelovým číslem PS-3P-I (slonovinová kost) a možnostmi PS-3P-W (bílá) a PS-3P-BR (hnědá). To potvrzuje konkrétní model a barvu přiloženého spínače.
4. Konec produktuview
Lightolier Controls PS-3P-I je slonovinově zbarvený, jednopólový, dvoupolohový (SPDT) třípolohový nástěnný vypínač. Má klasický kolébkový design pro snadné ovládání ZAP/VYP a je speciálně navržen pro spolupráci s dalším třípolohovým vypínačem, který umožňuje ovládat jeden osvětlovací okruh ze dvou různých míst.

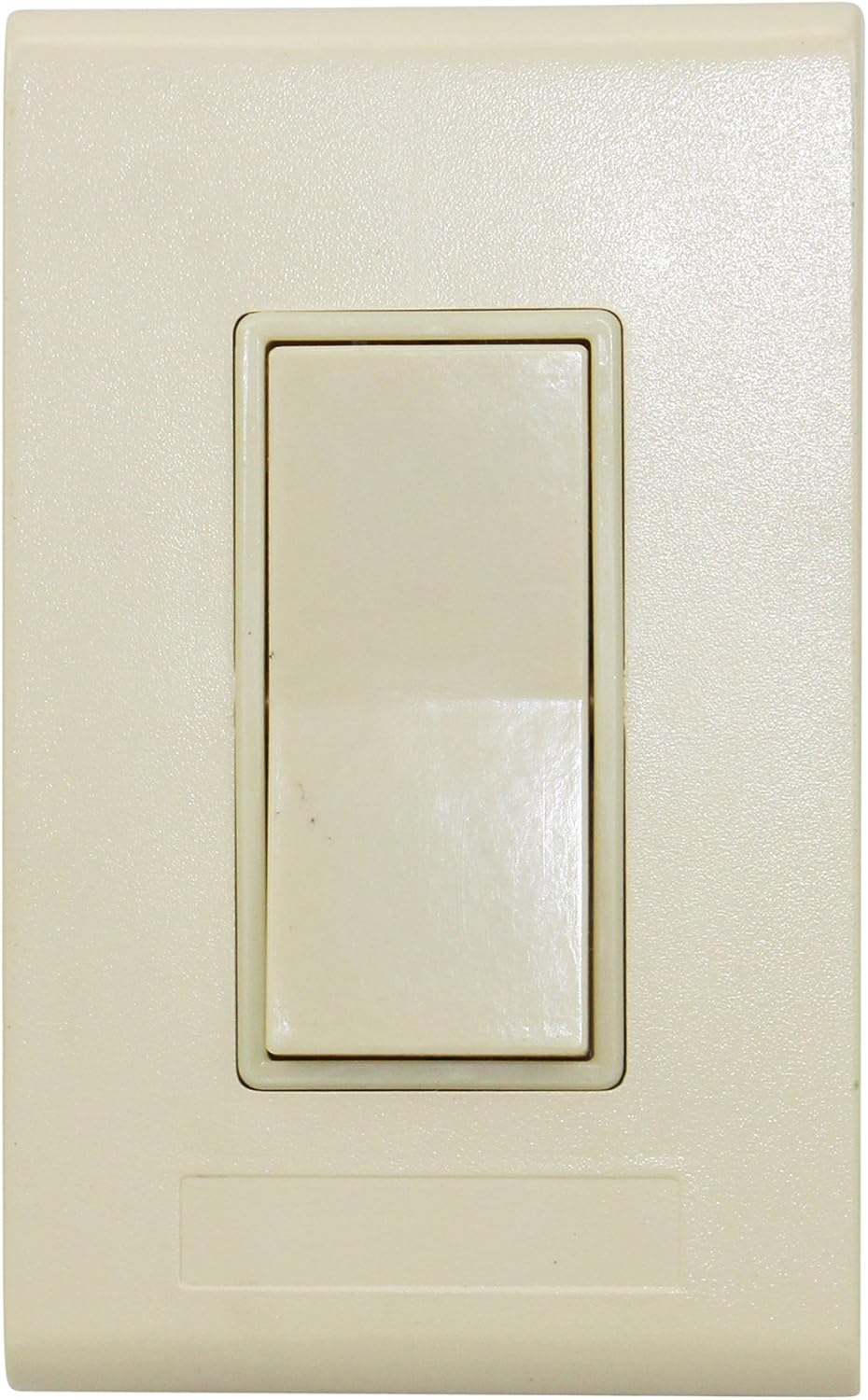

Tento obrázek zobrazuje přední část nástěnného vypínače Lightolier Controls PS-3P-I. Je vybaven jedním kolébkovým tlačítkem v provedení slonovinové kosti, které je navrženo tak, aby ladilo se standardními nástěnnými ovladači.
5. Specifikace
| Funkce | Specifikace |
|---|---|
| Číslo modelu | PS-3P-I |
| Provozní režim | ZAPNUTO VYPNUTO |
| Typ kontaktu | Normálně otevřeno |
| Typ konektoru | Clamp |
| Značka | Lightolier |
| Terminál | SPDT (jednopólový, dvoupolohový) |
| Typ obvodu | 3-cestný |
| Typ pohonu | Tlačítko (kolébkové) |
| Kontaktní materiál | Měď |
| Hodnocení mezinárodní ochrany | IP54 |
| Počet pozic | 3 |
| Kontrolní metoda | Vzdálený |
| Protokol připojení | X-10 |
| Barva | Slonová kost |
| Hmotnost položky | 1 libra (přibližně) |
| Rozměry balení | 1 x 1 x 1 palce (přibližně) |
6. Instalace
DŮLEŽITÉ: Instalaci by měl provádět pouze kvalifikovaný elektrikář nebo osoba s důkladnými znalostmi elektrických rozvodů a stavebních předpisů. Před zahájením se vždy ujistěte, že je VYPNUTÉ napájení.
6.1 Potřebné nástroje
- Šroubováky (Phillips a Flathead)
- Odizolovače drátů
- Elektrická páska
- svtage Tester
6.2 Kroky před instalací
- Vypnout napájení: Vyhledejte jistič nebo pojistku, která ovládá svítidlo a umístění spínačů. Vypněte jej.
- Ověření vypnutí napájení: Použijte svtagtesterem ověřte, zda je napájení na obou spínačích zcela vypnuto.
- Odebrat stávající přepínač: Opatrně sejměte nástěnnou desku a odšroubujte stávající vypínač z elektrické krabice. Odpojte vodiče a poznamenejte si jejich připojení (např. společný vodič, vodič 1, vodič 2, uzemnění).
6.3 Zapojení přepínače PS-3P-I
Systém třípolohových přepínačů zahrnuje dva přepínače ovládající jedno světlo. Každý třípolohový přepínač má tři svorky: jednu společnou svorku (často tmavší nebo označenou jako „COM“) a dvě svorky pro dálkové ovládání. K dispozici je také uzemňovací svorka.
- Identifikace vodičů: V elektrické krabici vyhledejte přívodní vodič pod napětím (společný), dva vodiče, které vedou mezi dvěma trojpolohovými spínači, a zemnicí vodič.
- Připojte zemnící vodič: Připojte holý měděný nebo zelený izolovaný zemnící vodič z elektrické krabice k zelenému zemnícímu šroubu na spínači PS-3P-I.
- Připojení společného vodiče: Připojte společný (příchozí žhavý) vodič ke společnému svorkovnicovému šroubu na spínači PS-3P-I.
- Připojení cestovních vodičů: Připojte dva vodiče s koncovkou na zbývajících dvou šroubech na spínači PS-3P-I. Pořadí vodičů s koncovkou obvykle nehraje roli z hlediska funkčnosti, ale doporučuje se konzistence s ostatním třípolohovým spínačem.
- Zabezpečená připojení: Ujistěte se, že všechna připojení vodičů jsou pevná a bezpečná. V případě potřeby zakryjte všechny odkryté vodiče izolační páskou.
6.4 Montáž a konečná úprava
- Montážní spínač: Opatrně zatlačte kabelový vypínač zpět do elektrické krabice a ujistěte se, že nejsou přiskřípnuté vodiče. Připevněte vypínač k krabici pomocí dodaných šroubů.
- Připevnění nástěnné desky: Nainstalujte odpovídající nástěnnou desku přes vypínač a upevněte ji šrouby.
- Obnovit napájení: Vraťte se k jističi nebo pojistkové skříňce a znovu zapněte napájení.
- Testovací provoz: Otestujte přepínač z obou míst, abyste se ujistili o jeho správné funkčnosti.
7. Provoz
Nástěnný vypínač svítidel Lightolier Controls PS-3P-I s 3 polohami a SPDT funguje jako standardní vypínač, ale ve spojení s druhým 3 polohovým vypínačem. Stisknutím horní nebo dolní části kolébkového vypínače přepínáte připojené svítidlo mezi stavy ZAPNUTO a VYPNUTO. Stav světla (ZAPNUTO nebo VYPNUTO) závisí na poloze obou 3 polohových vypínačů v obvodu.
- Chcete-li světlo ZAPNOUT nebo VYPNOUT, jednoduše stiskněte kolébkový spínač.
- Světlo lze ovládat nezávisle pomocí obou třípolohových přepínačů.
8. Údržba
Přepínač Lightolier Controls PS-3P-I vyžaduje minimální údržbu.
- Čištění: K čištění vypínače a nástěnného krytu je otírejte měkkým hadříkem.amp hadříkem. Nepoužívejte abrazivní čisticí prostředky, rozpouštědla ani agresivní chemikálie, protože by mohly poškodit povrchovou úpravu.
- Žádné díly opravitelné uživatelem: Uvnitř přepínače nejsou žádné součásti, které by mohl uživatel opravit. Nepokoušejte se zařízení otevírat ani opravovat.
- Pravidelná kontrola: Pravidelně kontrolujte vypínač a nástěnnou desku, zda nevykazují známky poškození nebo uvolněných spojů. Pokud zjistíte jakékoli problémy, vypněte napájení jističem a obraťte se na kvalifikovaného elektrikáře.
9. Řešení problémů
Pokud máte problémy s přepínačem Lightolier Controls PS-3P-I, postupujte podle následujících běžných kroků pro řešení problémů:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Světlo se nezapíná ani nevypíná žádným z vypínačů. | Obvod není napájen. Uvolněné nebo nesprávné zapojení. Vadná žárovka. | Zkontrolujte jistič nebo pojistku. Vypněte napájení a znovu zkontrolujte všechna zapojení. Vyměňte žárovku. |
| Světlo se zapíná/vypíná pouze jedním vypínačem, nikoli druhým. | Nesprávné 3-cestné zapojení. Vadné připojení cestovního kabelu. | Vypněte napájení a opatrně znovuview schéma zapojení 3cestného vodiče. Ujistěte se, že společný a postranní vodič jsou správně připojeny k oběma spínačům. Zkontrolujte uvolněné kontakty na svorkách cestovního vodiče. |
| Spínač je uvolněný nebo vydává neobvyklé zvuky. | Uvolněné montážní šrouby. Vnitřní poškození. | Vypněte napájení a utáhněte montážní šrouby. Pokud máte podezření na vnitřní poškození, vyměňte spínač. Nepokoušejte se o opravu. |
Pokud problém přetrvává i po vyzkoušení těchto řešení, vypněte napájení obvodu a obraťte se na kvalifikovaného elektrikáře.
10. Záruka a podpora
Informace o záručním krytí vašeho spínače Lightolier Controls PS-3P-I naleznete v dokumentaci dodané v místě nákupu nebo se obraťte na svého prodejce. Konkrétní záruční podmínky se mohou lišit.
Pro technickou podporu nebo další pomoc se prosím obraťte na zákaznický servis Lightolier nebo na autorizovaného prodejce. Kontaktní informace obvykle naleznete na webových stránkách výrobce. webmísto nebo obal produktu.
