1. Úvod
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Craftmade LK104-BNK-LED Low Profile LED Light Kit. Please read all instructions carefully before beginning installation and retain this manual for future reference.
2. Bezpečnostní informace
VAROVÁNÍ:
- Před instalací nebo servisem vždy odpojte napájení jističem.
- Veškeré zapojení musí být v souladu s národními a místními elektrotechnickými předpisy. Pokud nejste s elektroinstalací obeznámeni, poraďte se s kvalifikovaným elektrikářem.
- Do not install this light kit with a dimmer switch unless specifically rated for LED lighting.
- Ensure the mounting surface can support the weight of the light kit.
- Tento výrobek obsahuje chemikálie, o kterých je ve státě Kalifornie známo, že způsobují rakovinu a vrozené vady nebo jiné poškození reprodukce. Po manipulaci si umyjte ruce.
3. Obsah balení
Před zahájením instalace ověřte, zda jsou všechny komponenty přítomny:
- 1x LED Light Kit Assembly (Cased Frost White Glass, Brushed Polished Nickel finish)
- Sada montážního hardwaru
- Návod k použití

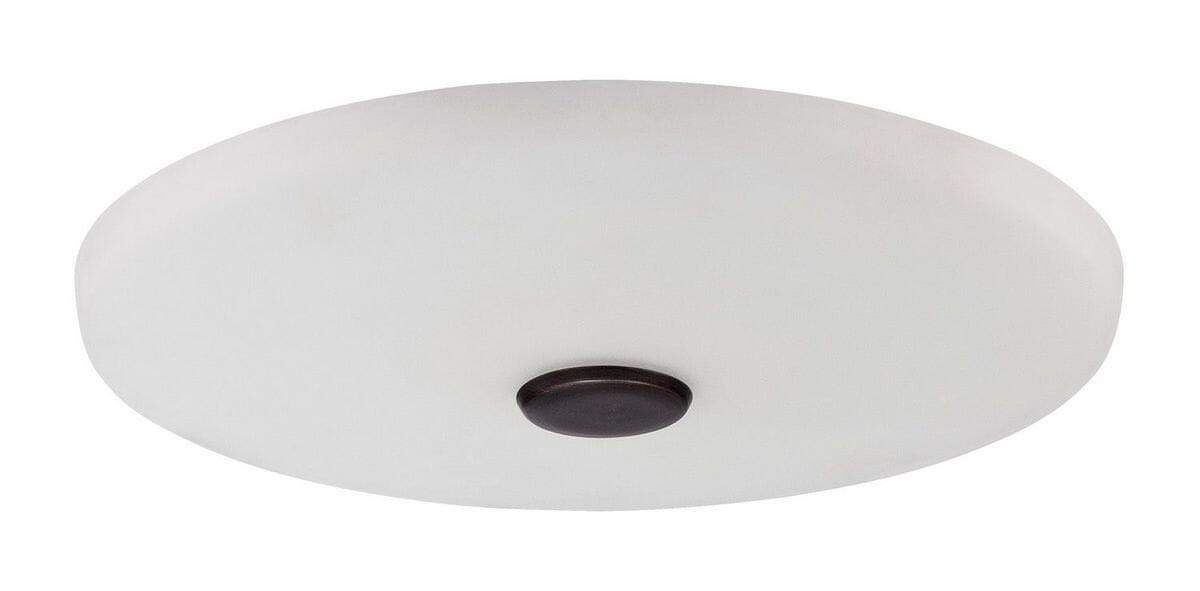

Image 1: Craftmade LK104-BNK-LED Low Profile LED Light Kit. This image shows the complete light kit assembly with its cased frost white glass diffuser and brushed polished nickel center cap.
4. Požadované nástroje
Pro instalaci jsou obvykle potřeba následující nástroje:
- Šroubovák s křížovou hlavou
- Plochý šroubovák
- Odizolovače drátů
- Elektrická páska
- Žebřík
5. Nastavení a instalace
Follow these steps to install your LED light kit:
- Vypnout napájení: Před spuštěním se ujistěte, že je napájení stropního ventilátoru vypnuto na hlavním elektrickém panelu.
- Remove Existing Light Kit (if applicable): Carefully detach any existing light kit from your ceiling fan, following its specific removal instructions. Disconnect all wiring.
- Příprava zapojení: Identify the fan's light kit wires (typically black for hot, white for neutral, and green/bare copper for ground). Strip insulation if necessary.
- Připojit dráty: Connect the light kit's wires to the corresponding fan wires using wire nuts (usually black to black, white to white, and ground to ground). Ensure all connections are secure.
- Sada pro montáž světla: Align the light kit assembly with the mounting holes on the bottom of the ceiling fan. Secure it using the provided screws. Do not overtighten.
- Instalace skleněného stínítka: Carefully place the cased frost white glass shade onto the light kit assembly. Secure it according to the design (e.g., twist-lock, thumb screws).
- Obnovit napájení: Jakmile je instalace dokončena a všechny komponenty jsou bezpečně zajištěny, obnovte napájení jističem.
Obrázek 2: Detailní view of the Craftmade LK104-BNK-LED light kit. This image highlights the brushed polished nickel finish of the central component and the texture of the cased frost white glass.
6. Návod k obsluze
This LED light kit is designed for integration with a compatible ceiling fan. Operation is typically controlled via the fan's pull chain, wall switch, or remote control system.
- Zapnutí/vypnutí: Use the designated light control on your ceiling fan (pull chain, wall switch, or remote) to turn the LED light on or off.
- Jas: If your ceiling fan system includes dimming capabilities compatible with LED lighting, you may adjust the brightness using the fan's control. Refer to your ceiling fan's manual for specific dimming instructions.
7. Údržba
Pravidelná údržba zajišťuje optimální výkon a dlouhou životnost vaší světelné sady.
- Čištění: To clean the glass shade and metal finish, ensure power is off. Wipe surfaces with a soft, damp cloth. Do not use abrasive cleaners, solvents, or polishes, as these can damage the finish or glass.
- LED modul: The integrated LED module is designed for long life and is not user-replaceable. If the LED light fails, the entire light kit assembly may need replacement.
- Spojení: Periodically check electrical connections for tightness, especially if you notice flickering or intermittent operation. Ensure power is off before checking connections.
8. Řešení problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Světlo se nerozsvítí. | Zařízení není napájeno. Uvolněné připojení drátu. Vadný LED modul. | Zkontrolujte jistič. Zkontrolujte, zda jsou všechna kabelová připojení bezpečná (při vypnutém napájení). Contact customer support if LED module is suspected faulty. |
| Světlo bliká. | Uvolněné připojení drátu. Nekompatibilní stmívač. | Zkontrolujte připojení vodičů (při vypnutém napájení). Ensure dimmer is rated for LED lighting; replace if necessary. |
| Světlo je slabé. | Příliš nízké nastavení stmívače. Nekompatibilní stmívač. | Adjust dimmer to maximum setting. Ensure dimmer is rated for LED lighting. |
9. Specifikace
| Funkce | Detail |
|---|---|
| Číslo modelu | LK104-BNK-LED |
| Značka | Řemeslná výroba |
| Dokončit | Brushed Polished Nickel |
| Materiál stínidla | Cased Frost White Glass |
| Typ světelného zdroje | Integrovaná LED |
| Počet světelných zdrojů | 1 |
| Jas | 1300 XNUMX lumenů |
| svtage | 120 voltů |
| Rozměry produktu | 12.25 cm D x 12.25 cm Š x 3 cm V |
| Hmotnost položky | 3.81 libry |
| Hodnocení bezpečnosti | cETLus |
| Typ instalace | Povrchová montáž |
| Kontrolní metoda | Remote (via fan control) |
10. Informace o záruce
This Craftmade LK104-BNK-LED Light Kit comes with a 1letá záruka výrobce. This warranty covers defects in materials and workmanship under normal use. Please retain your proof of purchase for warranty claims. For specific warranty terms and conditions, please refer to the official Craftmade webnebo kontaktujte jejich zákaznický servis.
11. Zákaznická podpora
If you have any questions regarding the installation, operation, or maintenance of your Craftmade LK104-BNK-LED Light Kit, please contact Craftmade customer support.
Webmísto: www.craftmade.com
Please note that contact information may vary. Refer to the official Craftmade webweb s nejaktuálnějšími informacemi o podpoře.
