Návod k použití rolovací pily Einhell TC-SS 405 E
Model: TC-SS 2013
Zavedení
Thank you for choosing the Einhell TC-SS 405 E Scroll Saw. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new tool. Please read this manual thoroughly before initial use and keep it for future reference.
Bezpečnostní pokyny
Always observe the following safety precautions to prevent electric shock, injury, and fire:
- Bezpečnost pracovního prostoru: Udržujte pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavé prostory vedou k nehodám. Nepoužívejte elektrické nářadí ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu.
- Elektrická bezpečnost: Zástrčky elektrického nářadí musí odpovídat zásuvce. Nikdy zástrčku nijak neupravujte. Zabraňte kontaktu těla s uzemněnými povrchy.
- Osobní bezpečnost: Always wear eye protection, hearing protection, and a dust mask when operating the scroll saw. Secure loose clothing, jewelry, and long hair.
- Použití a péče o nářadí: Netlačte na elektrické nářadí silou. Používejte správné elektrické nářadí pro danou aplikaci. Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uložením elektrického nářadí odpojte zástrčku od zdroje napájení.
- Bezpečnost čepele: Ensure the blade is correctly installed and tensioned before operation. Keep hands and fingers away from the blade during operation.
Komponenty skončilyview
Familiarize yourself with the main parts of your Einhell TC-SS 405 E Scroll Saw:
- Pracovní stůl: Adjustable metal table for supporting the workpiece.
- Ochrana čepele: Transparent guard for safety.
- Rychloupínací Clamp: For easy blade changes.
- Workpiece Holder: Secures the material for precise cuts.
- Port pro odsávání prachu: Connects to a dust extractor for a clean workspace.
- Vypínač: Ovládání výkonu.
- Knoflík pro regulaci rychlosti: Adjusts the blade speed.
- Funkce dmychadla: Odstraňuje piliny z řezné linie.
Obrázek 1: Přesview of the Einhell TC-SS 405 E Scroll Saw. This image shows the complete scroll saw unit, highlighting its compact design and key components like the work table, blade, and control panel.
Nastavení
Vybalení a kontrola
- Opatrně vyjměte všechny součásti z obalu.
- Inspect for any shipping damage. Do not operate the tool if damaged.
- Ujistěte se, že jsou přítomny všechny díly uvedené v dodacím listu.
Mounting the Scroll Saw
The unit can be fixed directly to a workbench for stable operation.
- Position the scroll saw on a stable, level workbench.
- Use appropriate bolts or clamps to secure the base of the saw to the workbench through the designated mounting holes.
Instalace čepele
Rychloupínací třamp facilitates easy changing of the saw blade.
- Ujistěte se, že je pila odpojena od zdroje napájení.
- Otevřete rychloupínací třamp.
- Insert the saw blade, ensuring it is oriented correctly with the teeth pointing downwards.
- Zavřete rychloupínací třamp to secure the blade. Ensure the blade is properly tensioned.

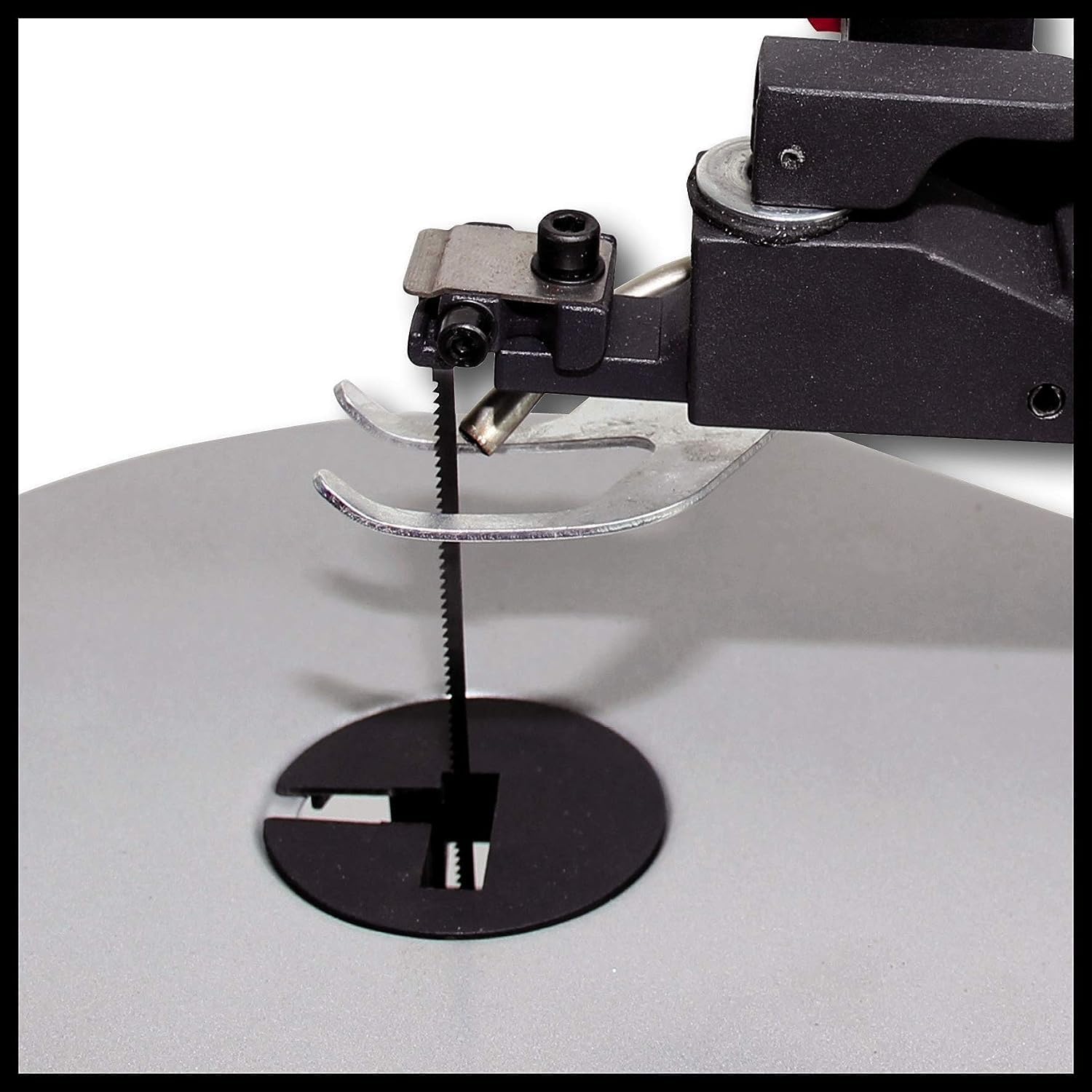

Obrázek 2: Detail view of the scroll saw blade and quick-release mechanism. This image illustrates how the blade is held in place, emphasizing the quick-release clamp for easy and secure blade changes.
Návod k obsluze
Adjusting the Work Table
The metal work table can be adjusted up to 45° for angled cuts.
- Loosen the table locking knob located beneath the table.
- Tilt the table to the desired angle, using the angle scale for precision.
- Tighten the table locking knob to secure the table in position.
Figure 3: The adjustable work table of the scroll saw, showing the angle adjustment mechanism. This image demonstrates the table's ability to tilt, allowing for precise angled cuts.
Zapnutí a regulace rychlosti
- Plug the scroll saw into a suitable power outlet (230 Volts).
- Press the green 'I' button to turn the saw on.
- Rotate the speed control knob to adjust the blade speed (400-1600 min⁻¹). Slower speeds are suitable for intricate cuts and harder materials, while faster speeds are for general cutting.
- To turn off, press the red 'O' button.
Figure 4: Close-up of the control panel with the green 'On' button, red 'Off' button, and speed control knob. This image highlights the user interface for powering the saw and adjusting its operational speed.
Using the Blower Function
The integrated blower function ensures a perfect view of the workpiece by clearing sawdust from the cutting line.
- The blower tube is positioned to direct air towards the cutting area.
- Ensure the blower tube is clear of obstructions for effective operation.
Figure 5: Illustration of the blower function directing air towards the saw blade to clear sawdust. This image visually explains how the blower keeps the cutting line visible for improved accuracy.
Řezací operace
- Place the workpiece firmly on the work table. The workpiece holder allows for precise cuts and safe working.
- Slowly feed the material into the blade, following your cutting line. Do not force the material.
- Maintain a steady and controlled pace.

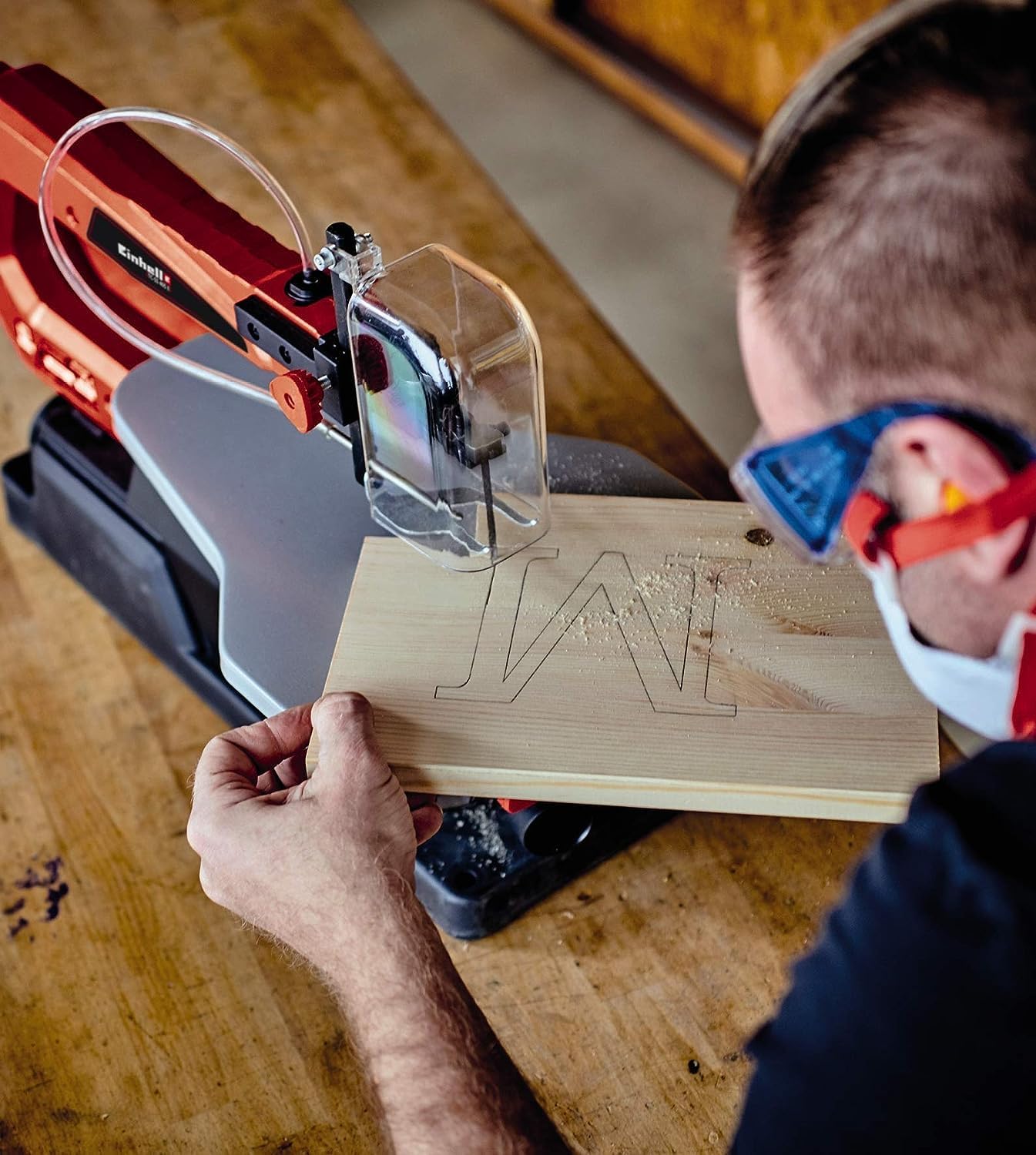

Figure 6: A user operating the scroll saw to cut a piece of wood. This image demonstrates the practical application of the scroll saw for detailed woodworking projects.
Údržba
Generální úklid
- Před čištěním nástroj vždy odpojte.
- Regularly clean the saw dust and debris from the work table and internal mechanisms.
- Použijte měkký, damp hadříkem k čištění vnějšího povrchu. Nepoužívejte agresivní chemikálie.
Výměna čepele
Replace blades when they become dull or damaged. One additional spare saw blade is included in the package.
- Follow the blade installation steps in the Setup section to remove the old blade and install a new one.
- Ensure the new blade is compatible with the scroll saw (T-shank saw blades and jigsaw blades are compatible).
Odsávání prachu
Connect a dust extractor to the dust extraction port for a tidy workshop.
- Regularly empty the dust bag or container of your dust extractor.
- Ensure the dust extraction port on the saw is not clogged.
Obrázek 7: Detail view of the dust extraction port on the scroll saw. This image shows the connection point for an external dust extractor, emphasizing the importance of maintaining a clean work environment.
Odstraňování problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Pila se nespustí | No power supply; On/Off switch faulty | Check power cord and outlet; Contact qualified service personnel |
| Čepel se často láme | Incorrect blade tension; Forcing the workpiece; Wrong blade type for material | Adjust blade tension; Reduce feeding pressure; Use appropriate blade for material |
| Nepřesné řezy | Loose blade; Workpiece not secured; Table angle incorrect | Check blade tension; Use workpiece holder; Verify table angle setting |
| Nadměrné vibrace | Saw not securely mounted; Damaged blade | Securely mount saw to workbench; Replace blade |
Specifikace
- Model: TC-SS 2013
- Příkon: 120 W
- svtage: 230 V
- Stroke Height: 14 mm
- Max. Cutting Height: 52 mm
- Velikost stolu: 408 x 250 mm
- Naklonění stolu: 0° - 45°
- Délka čepele: 127 mm
- Rozměry produktu: 6.5 x 31.9 x 32.7 cm
- Hmotnost produktu: 12.7 kg
- Materiál: Kov, Plast
Záruka a podpora
Einhell products come with a limited warranty. Please refer to the warranty card included with your purchase for specific terms and conditions. For technical support, spare parts, or service inquiries, please contact Einhell customer service or visit the official Einhell webmísto.
Einhell Customer Service: Visit Einhell Service Page
