Uživatelská příručka k dvoupásmovému Wi-Fi routeru Renkforce RF-4392996 WS-WN530HP3-A

1. Úvod

This manual provides detailed instructions for the installation, configuration, operation, and troubleshooting of your Renkforce RF-4392996 WS-WN530HP3-A Dual-Band Wi-Fi Router. Please read this manual thoroughly before using the device to ensure proper operation and to prevent damage.

1.1 Obsah balení

• 1x Renkforce RF-4392996 WS-WN530HP3-A Wi-Fi Router
• 1x Power Adapter (if included, otherwise PoE is expected)
• 1x ethernetový kabel
• Montážní sada (pro montáž na strop/stěnu)
• Uživatelská příručka (tento dokument)

2. Bezpečnostní pokyny

Dodržujte následující bezpečnostní pokyny, abyste předešli zranění nebo poškození zařízení:

• Nevystavujte zařízení vodě, vlhkosti ani extrémním teplotám.
• Use only the provided power adapter or a compatible Power over Ethernet (PoE) source.
• Neotevírejte zařízení casing. Veškerý servis svěřte kvalifikovanému personálu.
• Udržujte zařízení mimo dosah zdrojů tepla a přímého slunečního záření.
• Zajistěte řádné větrání kolem zařízení.

3. Konec produktuview

The Renkforce RF-4392996 WS-WN530HP3-A is a dual-band Wi-Fi router designed for flexible deployment, offering high-speed wireless connectivity.

3.1 Rozložení zařízení

Obrázek 1: Nahoře view of the Renkforce RF-4392996 Wi-Fi Router, showing the Renkforce logo and a Wi-Fi signal icon.

Figure 2: Another top view of the Renkforce RF-4392996 Wi-Fi Router, highlighting its circular design and Renkforce branding.

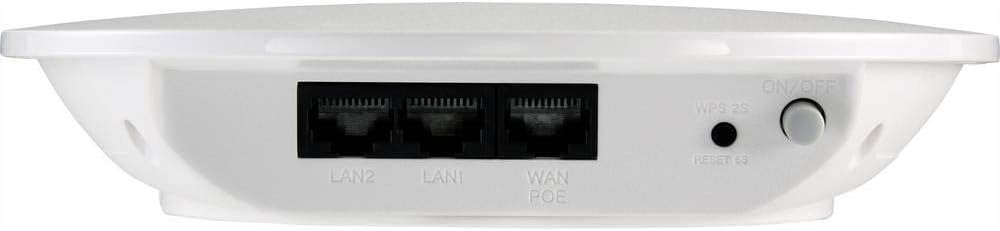

Obrázek 3: Zadní view of the Renkforce RF-4392996 Wi-Fi Router, displaying LAN2, LAN1, WAN/PoE ports, a WPS button, a Reset button, and an ON/OFF switch.

3.2 Porty a tlačítka

• WAN/PoE Port: Connects to your modem or network for internet access and receives power via Power over Ethernet.
• Porty LAN1/LAN2: Connects to wired devices such as computers or network switches.
• Tlačítko WPS: For quick and secure connection to WPS-enabled devices. Press for 2 seconds.
• Resetovací tlačítko: Restores the device to factory default settings. Press and hold for 5 seconds.
• Přepínač ON/OFF: Zapne nebo vypne zařízení.

4. Nastavení

Follow these steps to set up your Renkforce Wi-Fi Router.

4.1 Možnosti montáže

The router can be used as a desktop device or mounted on a ceiling/wall.

Obrázek 4: Spodní část view of the Renkforce RF-4392996 Wi-Fi Router, illustrating the mounting slots for ceiling or wall installation.

Figure 5: The Renkforce RF-4392996 Wi-Fi Router discreetly mounted on a ceiling in a commercial environment, demonstrating its flexible installation.

1. Umístění na počítači: Simply place the router on a flat, stable surface.
2. Montáž na strop/zeď:
   • Use the provided mounting kit to secure the bracket to your desired location.
   • Attach the router to the bracket by aligning the mounting slots and twisting until it locks into place.

4.2 Zapnutí zařízení

The router supports Power over Ethernet (PoE) or a standard power adapter.

1. Použití PoE: Connect an Ethernet cable from a PoE-enabled switch or injector to the WAN/PoE port on the router.
2. Použití napájecího adaptéru: Připojte napájecí adaptér k napájecímu vstupu routeru a poté jej zapojte do elektrické zásuvky.
3. Flip the ON/OFF switch to the 'ON' position. The indicator lights will illuminate.

4.3 Síťové připojení

1. Connect your modem or main network cable to the WAN/PoE přístav.
2. (Optional) Connect wired devices (e.g., PC, game console) to the LAN1 or LAN2 porty pomocí ethernetových kabelů.

5. Provoz

This section covers basic operation and configuration of your Wi-Fi router.

5.1 Počáteční konfigurace

1. Connect a computer to one of the router's LAN ports or connect wirelessly to the default Wi-Fi network (SSID and password usually found on a label on the device).
2. Otevřete a web prohlížeč a zadejte výchozí IP adresu (např. 192.168.1.1 or 192.168.0.1). Refer to the device label or quick start guide for the exact IP.
3. Zadejte výchozí uživatelské jméno a heslo (např. admin/admin).
4. Follow the on-screen setup wizard to configure your internet connection, Wi-Fi network names (SSID), and passwords for both 2.4 GHz and 5 GHz bands.
5. Z bezpečnostních důvodů se důrazně doporučuje změnit výchozí heslo správce.

5.2 Správa sítě Wi-Fi

Přístup k routeru web interface to manage your wireless networks:

• Vysílání SSID: Enable or disable the visibility of your Wi-Fi network name.
• Nastavení zabezpečení: Configure WPA2-PSK or WPA3 encryption for secure connections.
• Síť pro hosty: Create separate networks for guests to isolate them from your main network.
• Smart Wi-Fi Tools: Utilize built-in tools to optimize network performance for browsing and media streaming.

5.3 Power over Ethernet (PoE)

The WAN/PoE port supports passive PoE, allowing the device to receive power and data through a single Ethernet cable. Ensure your PoE source is compatible with passive PoE standards.

6. Údržba

Regular maintenance helps ensure optimal performance and longevity of your device.

6.1 aktualizací firmwaru

Periodically check the Renkforce support website for firmware updates. Firmware updates can improve performance, add new features, and fix security vulnerabilities.

1. Stáhněte si nejnovější firmware file from the official Renkforce webmísto.
2. Přístup k routeru web rozhraní.
3. Navigate to the "System Tools" or "Firmware Upgrade" section.
4. Nahrajte stažený firmware file a postupujte podle pokynů na obrazovce. Během procesu aktualizace nevypínejte zařízení.

6.2 Čištění

Zařízení pravidelně čistěte, abyste zabránili usazování prachu.

• Před čištěním odpojte napájení.
• K otření vnějších částí zařízení používejte měkký, suchý hadřík.
• Nepoužívejte tekuté čisticí prostředky ani abrazivní materiály.

7. Řešení problémů

Tato část se zabývá běžnými problémy, se kterými se můžete setkat.

7.1 Žádné připojení k internetu

• Zkontrolujte, zda modem funguje správně.
• Ensure the Ethernet cable from the modem is securely connected to the router's WAN/PoE port.
• Ověřte nastavení internetu v routeru web rozhraní.
• Restartujte modem i router.

7.2 Problémy se signálem Wi-Fi

• Ensure the router is placed in a central location, away from obstructions and interference sources (e.g., microwaves, cordless phones).
• Check if the Wi-Fi is enabled in the router's settings.
• Zkuste změnit kanál Wi-Fi v nastavení routeru, abyste se vyhnuli rušení ze sousedních sítí.

7.3 Nelze přistupovat k routerům Web Rozhraní

• Ujistěte se, že je vaše zařízení připojeno k routeru (kabelem nebo bezdrátově).
• Verify the IP address entered in the browser is correct.
• Vymažte mezipaměť prohlížeče nebo zkuste jiný prohlížeč.
• If you forgot the password, perform a factory reset by pressing and holding the Reset button for 5 seconds. Note: This will erase all your custom settings.

8. Specifikace

9. Záruka a podpora

Renkforce products are designed for reliability and performance. For specific warranty information, please refer to the warranty card included with your product or visit the official Renkforce webmísto.

For technical support, troubleshooting assistance, or to download the latest drivers and firmware, please visit the Renkforce support portal or contact their customer service.

Uschovejte si prosím doklad o koupi pro uplatnění záruky.
