Mastercool 66011 50 lb. Nádrž na chladivo

1. Úvod

Tato příručka poskytuje základní informace pro bezpečné a efektivní používání regenerační nádrže chladiva Mastercool 66011 o objemu 50 lb. Tato nádrž je určena pro bezpečné skladování a přepravu regenerovaných chladiv, včetně R134a, a je vhodná pro použití v automobilových a HVAC systémech. Je vyrobena z práškově lakované oceli a splňuje normy DOT-4BA400 a CAN/CSA-B339-02, což zajišťuje odolnost a shodu s předpisy.

Nádrž je vybavena plovákovým spínačem s 80% náplní, který zabraňuje přeplnění, a Y-ventilem pro všestranné odsávání kapalných i plynných chladiv. Je vybavena 1/2" ACME připojením pro kompatibilitu s R134a a límcem pro snadnější manipulaci. Upozorňujeme, že tato nádrž se dodává jako suchá, prázdná lahev; chladivo není součástí dodávky.

2. Bezpečnostní informace

VAROVÁNÍ: Manipulace s chladivy a tlakovými nádržemi vyžaduje řádné školení a dodržování bezpečnostních protokolů. Nedodržení těchto pokynů může vést k vážnému zranění nebo poškození majetku.

• Při manipulaci s chladivy a připojování/odpojování hadic vždy používejte vhodné osobní ochranné prostředky (OOP), včetně ochranných brýlí a rukavic.
• Během provozu se ujistěte, že je sběrná nádrž umístěna na stabilním a rovném povrchu.
• Nepřeplňujte nádrž. Integrovaný plovákový spínač naplnění 80 % je bezpečnostní prvek, ale neměl by nahradit pečlivé sledování procesu odsávání.
• Nikdy nevystavujte nádrž nadměrnému teplu nebo otevřenému ohni.
• Nádrž přepravujte bezpečně, aby se nepohnula nebo nepoškodila.
• Před zahájením jakéhokoli postupu obnovy se ujistěte, že jsou všechna spojení těsná a bez úniků.
• Zlikvidujte získaná chladiva a kontaminovaný olej v souladu s místními, státními a federálními předpisy.
• Návrh 65 Varování: Tento produkt může obsahovat chemikálie, o nichž je ve státě Kalifornie známo, že způsobují rakovinu a vrozené vady nebo jiné poškození reprodukce.

3. Vlastnosti produktu

• Kapacita: 50 lb (objem chladiva).
• Kompatibilita s chladivem: Určeno pro R134a, kompatibilní také s CFC, HFC, HCFC a směsmi (např. R12, R22, R410A).
• Konstrukce: Vysoce pevná práškově lakovaná ocel HP325/HP345 pro odolnost proti korozi a dlouhou životnost.
• Bezpečnostní normy: Splňuje normy DOT-4BA400 a CAN/CSA-B339-02 pro bezpečné skladování a přepravu.
• Prevence přeplnění: Integrovaný plovákový spínač naplnění 80 % automaticky vypne odsávání, aby se zabránilo přeplnění.
• Všestranná regenerace: Konstrukce ventilu ve tvaru Y umožňuje oddělené řízení regenerace kapalného a plynného chladiva.
• Spojení: 1/2" ACME fitinky pro bezpečné a bezproblémové spojení.
• Zacházení: Rukojeť ve tvaru límce a základna s rolovacím jádrem pro snazší přepravu a stabilitu.

Obrázek 1: Rekuperační nádrž na chladivo Mastercool 66011 o objemu 50 lb. Tento obrázek ukazuje celkový design nádrže s šedožlutým barevným schématem, dvojitým ventilem a ochranným límcem.

4. Nastavení

1. Vybalení a kontrola: Opatrně vyjměte sběrnou nádrž z obalu. Zkontrolujte nádrž, zda není viditelně poškozená, včetně promáčklin, škrábanců nebo problémů s ventily. Ujistěte se, že jsou ochranné krytky na ventilových otvorech bezpečně nasazeny.
2. Počáteční kontrola těsnosti: Před prvním použitím se doporučuje provést kontrolu vakua a těsnosti nádrže. Připojte vakuové čerpadlo k jednomu ze servisních otvorů nádrže (s otevřeným ventilem) a evakuujte nádrž do hlubokého vakua (např. 500 mikronů). Zavřete ventil nádrže a sledujte vakuum po dobu alespoň 30 minut. Stabilní vakuum indikuje, že nedochází k žádným netěsnostem.
3. Umístění: Umístěte sběrnou nádrž na pevný, rovný povrch v dobře větraném prostoru, mimo dosah zdrojů tepla nebo přímého slunečního záření.
4. Připojení k záchrannému zařízení: Připojte příslušné hadice chladiva z regeneračního zařízení k otvorům ventilu ve tvaru Y na nádrži. Pomocí klíče se ujistěte, že jsou všechna spojení pevná, abyste zabránili úniku chladiva. Pro systémy s chladivem R134a jsou standardní 1/2" ACME spojky.

Obrázek 2: Detail Y-ventilu a 1/2" armatur ACME. Tento obrázek znázorňuje systém dvojitých ventilů s červenými a modrými krytkami, určenými pro řízení průtoku kapalného i plynného chladiva, a robustní ACME připojení.

5. Návod k obsluze

Nádrž Mastercool 66011 je určena pro použití s ​​certifikovaným zařízením na regeneraci chladiva. Konkrétní provozní postupy naleznete v návodu k obsluze vašeho zařízení.

5.1 Obecný postup pro vymáhání

1. Ujistěte se, že je sběrná nádrž správně připojena k sběrnému stroji a k ​​servisovanému systému.
2. Otevřete příslušné ventily na sběrné nádrži (kapaliny nebo par, případně obou, v závislosti na metodě sběru).
3. Spusťte obnovovací stroj podle jeho pokynů.
4. Sledujte proces regenerace, včetně tlaku v nádrži a plovákového spínače naplnění 80 %.
5. Jakmile je odsávání dokončeno, před vypnutím odsávacího stroje uzavřete ventily nádrže.
6. Hadice odpojujte opatrně a dbejte na minimální únik chladiva.

5.2 Odstraňování kapalin a par (Y-ventil)

Y-ventil umožňuje efektivní regeneraci kapalných i plynných chladiv:

• Obnova kapaliny: Připojte potrubí kapaliny z regeneračního zařízení k otvoru pro kapalinu na nádrži (obvykle označenému červeným uzávěrem nebo písmenem „L“). Otevřete ventil kapaliny na nádrži. Tato metoda je obecně rychlejší pro velké objemy chladiva.
• Rekuperace páry: Připojte hadici pro odpařování páry z regeneračního zařízení k parnímu portu nádrže (obvykle označenému modrým uzávěrem nebo písmenem „V“). Otevřete parní ventil na nádrži. Tato metoda se používá k odpařování zbývající páry po regeneraci kapaliny nebo pro systémy pouze s párou.
• Pro optimální regeneraci se často doporučuje nejprve odsát kapalinu a poté přejít na regeneraci par, aby se systém důkladně evakuoval.

5.3 Použití plovákového spínače s 80% naplněním

Plovákový spínač naplnění 80 % je klíčovým bezpečnostním prvkem. Když hladina chladiva v nádrži dosáhne 80 % své kapacity, plovákový spínač se aktivuje a signalizuje zařízení k vypnutí. Tím se zabrání nebezpečnému přeplnění nádrže v důsledku tepelné roztažnosti chladiva.

• Ujistěte se, že váš regenerační stroj je kompatibilní s obvodem plovákového spínače nádrže a je k němu připojen.
• Během odsávání vždy sledujte hmotnost nádrže pomocí váhy na chladivo, abyste ji mohli porovnat s aktivací plovákového spínače.

Obrázek 3: Nádrž Mastercool 66011 připojená k regeneračnímu zařízení. Tento obrázek ilustruje kompatibilitu nádrže s různými chladivy (R12, R22, R134a, R410A) a její integraci do typického systému regenerace chladiva s regeneračním zařízením.

6. Údržba

• Pravidelná kontrola: Pravidelně kontrolujte nádrž, zda nevykazuje známky koroze, poškození nebo netěsností. Zkontrolujte správnou funkci sestavy ventilu a ujistěte se, že jsou víčka ventilů nasazena a bezpečně utažena, když se nádrž nepoužívá.
• Čištění: Udržujte vnější povrch nádrže čistý. V případě potřeby použijte jemný čisticí prostředek a vodu a důkladně osušte. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla, která by mohla poškodit práškový nátěr.
• Hydrostatické zkoušky: Nádrže na regeneraci chladiva jsou tlakové nádoby a vyžadují pravidelné hydrostatické zkoušky dle pokynů ministerstva dopravy a dalších regulačních orgánů. Datum opakované zkoušky je stampna límci nádrže. Zajistěte, aby byla nádrž před uplynutím této doby znovu otestována certifikovaným zařízením. Pokud tak neučiníte, nádrž je nebezpečná a její použití je nelegální.
• Skladování: Prázdné nebo částečně naplněné nádrže skladujte na chladném, suchém a dobře větraném místě, mimo dosah přímého slunečního záření, zdrojů tepla a korozivních materiálů. Zajistěte, aby nádrže byly skladovány ve svislé poloze a zajištěny, aby se zabránilo převrácení.

Obrázek 4: Vlastnosti pro odolnost a manipulaci. Tento obrázek zdůrazňuje práškově lakovanou povrchovou úpravu pro odolnost proti korozi, stabilní základnu s jádrem válce a rukojeť ve tvaru límce navrženou pro snadnější přepravu a ochranu ventilů.

7. Řešení problémů

• Nádrž se neplní / Pomalá regenerace:
  • Zkontrolujte těsnost všech hadicových spojů.
  • Ujistěte se, že ventily nádrže (kapaliny a/nebo páry) jsou zcela otevřené.
  • Ověřte, zda regenerační stroj funguje správně a zda jsou jeho ventily otevřené.
  • Zkontrolujte, zda nejsou hadice nebo filtry ucpané.
  • Zajistěte, aby byl v odčerpávaném systému dostatečný tlak, aby odčerpávací zařízení mohlo efektivně fungovat.
• Aktivace plovákového spínače (předčasná nebo neaktivace):
  • Pokud se plovákový spínač aktivuje předčasně, nádrž může být částečně naplněná nebo obsahovat nekondenzovatelné plyny.
  • Pokud se plovákový spínač neaktivuje, ujistěte se, že je správně připojen k regeneračnímu zařízení. Nespoléhejte se pouze na plovákový spínač; vždy používejte váhu chladiva k monitorování hmotnosti nádrže.
• úniky:
  • K nalezení netěsností na spojích nebo na tělese nádrže použijte elektronický detektor úniků nebo mýdlový roztok.
  • Utáhněte spoje nebo vyměňte vadné hadice/armatury. Pokud tělo nádrže netěsní, okamžitě ji přestaňte používat a nádrž vyměňte.

8. Specifikace

Obrázek 5: Nádrž Mastercool 66011 s vyznačenými rozměry. Tento obrázek poskytuje vizuální znázornění přibližné šířky (12.25 cm) a výšky (18.78 cm) nádrže, což je užitečné pro plánování skladování a přepravy.

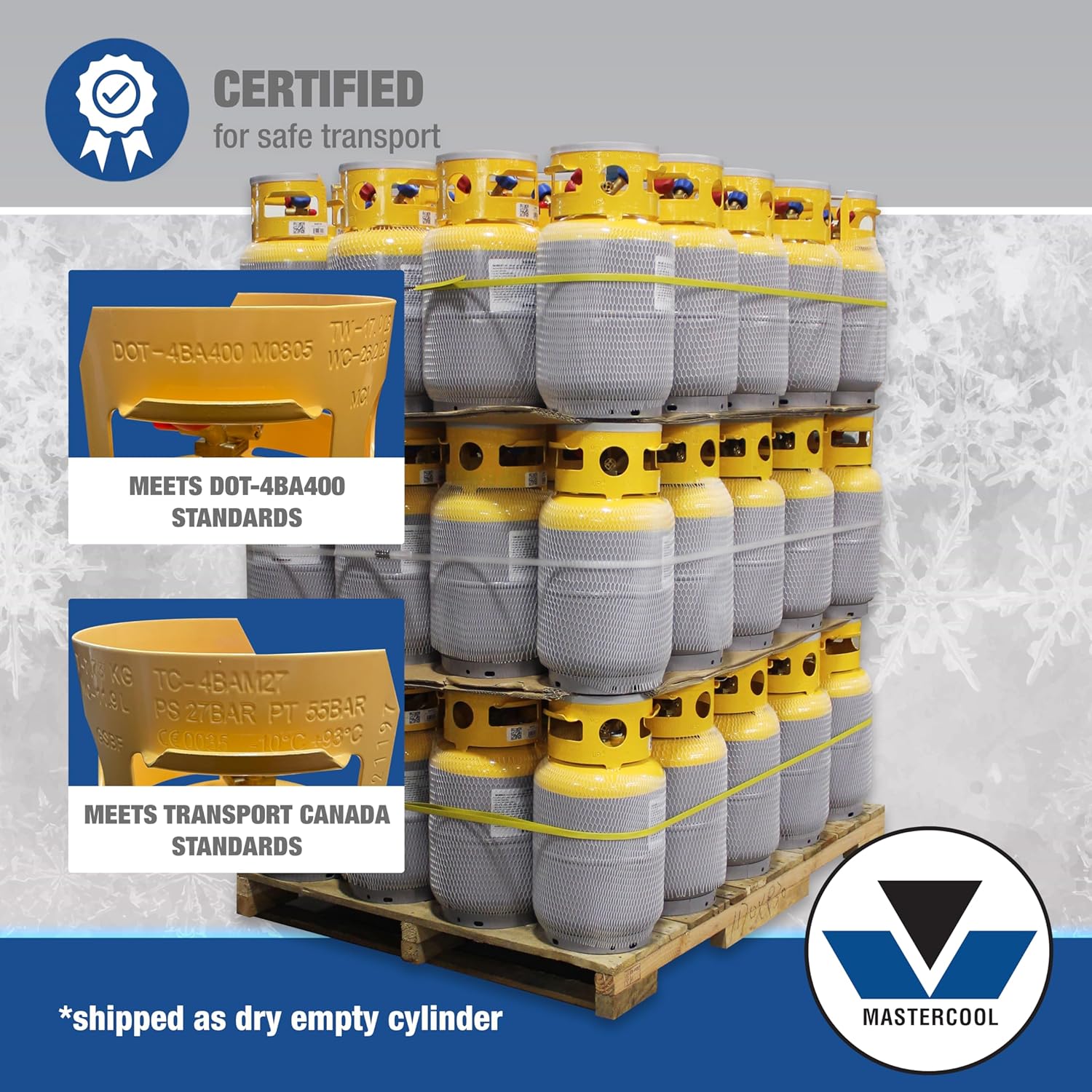

Obrázek 6: Podrobnosti o certifikaci nádrží Mastercool 66011. Tento obrázek ukazuje detaily hrdla nádrže, což naznačuje shodu s normami DOT-4BA400 a Transport Canada, které jsou nezbytné pro legální a bezpečnou manipulaci s chladivem.

9. Záruka a podpora

Výrobky Mastercool jsou vyráběny podle vysoce kvalitních standardů. Konkrétní informace o záruce naleznete v dokumentaci dodané s vaším nákupem nebo navštivte oficiální webové stránky Mastercool. webSpolečnost Mastercool má více než 40 let zkušeností s poskytováním spolehlivých nástrojů a zařízení v automobilovém průmyslu a průmyslu vytápění, větrání a klimatizace.

Pro technickou pomoc, dotazy ohledně dílů nebo servisu kontaktujte zákaznickou podporu Mastercool. Kontaktní informace obvykle naleznete na obalu produktu nebo na oficiálních stránkách společnosti Mastercool. webmísto.
