TC Electronic RH450 450W Bass AmpNávod k použití hlavy čističe

1. Úvod

This manual provides detailed instructions for the safe and effective operation of your TC Electronic RH450 450W Bass Amplifier Head. The RH450 is a powerful and versatile Class D bass amplifier designed for professional musicians, featuring advanced tone-shaping capabilities, an integrated tuner, and user-definable presets.

Mezi klíčové vlastnosti patří:

• TubeTone Emulation: Provides realistic tube ampvlastnosti záchranáře.
• SpectraComp Compression: Multi-band compression for consistent bass dynamics.
• Integrovaný tuner: High-resolution tuner with a light ring for quick and accurate tuning.
• User Memory Banks: Store and recall up to three custom sound presets.
• Rehearsal Inputs: Rear-mounted auxiliary inputs for connecting MP3 players or computers.
• Sluchátkový výstup: Features a speaker filter for practice without a cabinet.

2. Důležité bezpečnostní pokyny

Please read and follow all safety instructions before operating the RH450 amplifier head. Retain this manual for future reference.

• Zdroj napájení: Connect the unit only to an AC power source of the specified voltage (100-240V~, 50/60Hz). Ensure the mains ground is connected.
• Větrání: Neblokujte žádné větrací otvory. Instalujte v souladu s pokyny výrobce. Zajistěte dostatečné proudění vzduchu kolem jednotky.
• Voda a vlhkost: Nevystavujte toto zařízení dešti ani vlhkosti. Nepoužívejte jej v blízkosti vody.
• Teplo: Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, tepelné regulátory, kamna nebo jiná zařízení (včetně amplifikátory), které produkují teplo.
• Kabely: Chraňte napájecí kabel před šlapáním nebo přiskřípnutím, zejména u zástrček, zásuvek a v místě, kde vychází z přístroje.
• Servis: Veškeré opravy svěřte kvalifikovanému servisnímu personálu. Servis je nutný, pokud bylo zařízení jakýmkoli způsobem poškozeno, například je poškozen napájecí kabel nebo zástrčka, pokud do zařízení vnikla tekutina nebo do něj spadly předměty, zařízení bylo vystaveno dešti nebo vlhkosti, nefunguje normálně. , nebo byla vypuštěna.
• Připojení reproduktorů: Always use high-quality speaker cables. Ensure the minimum speaker load of 4 ohms is met. Never operate the amplifier without a speaker load connected unless using headphones with the speaker muting feature.

3. Nastavení a připojení

This section details how to properly connect your RH450 amplifier head to your instrument, speakers, and other external devices.

3.1 Přední panel Overview

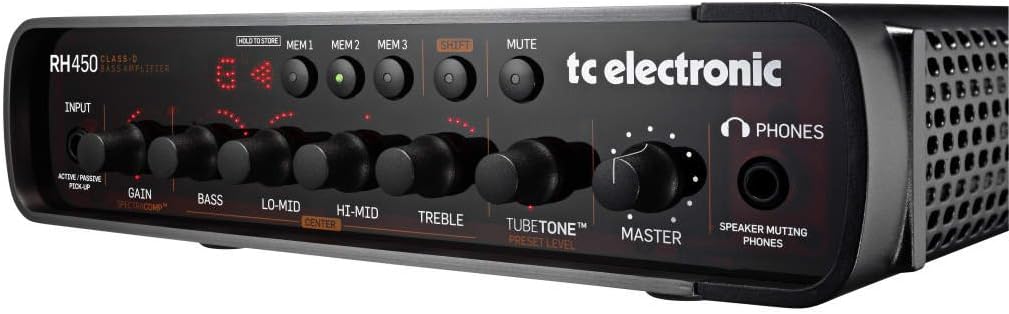

Figure 3.1: Front panel of the TC Electronic RH450 Bass Amplifier Head, showing input, EQ controls, TubeTone, Master, memory buttons, tuner display, and headphone jack.

3.2 Připojení zadního panelu

The rear panel provides all necessary connections for power, speakers, and external audio devices.

Figure 3.2: Rear panel of the TC Electronic RH450 Bass Amplifier Head, displaying power input, speaker outputs, remote input, digital out, auxiliary input, insert, and line driver output.

3.2.1 Připojení napájení

• Připojte dodaný napájecí kabel k PŘIPOJTE SE socket on the rear panel and then to a grounded AC outlet.
• Před připojením se ujistěte, že je vypínač v poloze VYPNUTO.

3.2.2 Instrument Input

• Připojte baskytaru k VSTUP jack na předním panelu pomocí standardního 6 mm jacku.
• Použijte ACTIVE/PASSIVE PICKUP switch to match your instrument's output level. Select 'ACTIVE' for instruments with higher output (e.g., active pickups) and 'PASSIVE' for standard passive pickups.

3.2.3 Výstup pro reproduktor

• Připojte skříň(y) reproduktorů k REPRODUKTOR (Speakon or 1/4" combo jack) on the rear panel.
• The RH450 requires a minimum speaker load of 4 ohmů. Ensure your cabinet(s) impedance meets this requirement.
• For optimal performance and safety, use high-quality speaker cables.

3.2.4 Auxiliary Input (Rehearsal)

• Connect an MP3 player, computer, or other audio source to the AUX IN (RCA jacks) on the rear panel for rehearsal purposes.
• A mini-jack-to-RCA adapter may be required for some devices.

3.2.5 Další připojení

• DÁLKOVÝ VSTUP: For connecting an optional TC Electronic RC4 footswitch (sold separately) for remote control of presets and tuner.
• DIGITAL OUT (AES/EBU 96kHz): Provides a digital audio output of the pre-preamp signal for recording or external processing.
• INSERT (PRE/AMP I/O): Allows connection of external effects processors into the signal path.
• LINE DRIVER OUT: Transformer-balanced XLR output for sending a pre or post-preamplifier signal to a mixing console or recording interface.

4. Návod k obsluze

This section guides you through the functions and controls of your RH450 amphlava lifikátoru.

4.1 Ovládací prvky na předním panelu

• INPUT (Gain & SpectraComp): Adjusts the input sensitivity. The ZÍSKAT knob controls the overall input level. The integrated SpectraComp multi-band compressor is always active and optimized for bass.
• EQ Section (Bass, Lo-Mid, Hi-Mid, Treble): A 4-band equalizer for precise tone shaping. Each band has a dedicated knob. The CENTRUM button allows you to adjust the center frequency for the Lo-Mid and Hi-Mid bands.
• TUBETONE™: This control emulates the characteristics of a tube amplifier, adding warmth and harmonic richness. Adjust the PRESET LEVEL knob to control the intensity of the TubeTone effect.
• MISTR: Ovládá celkovou výstupní hlasitost ampživější.
• MEMORY (MEM1, MEM2, MEM3): These buttons allow you to store and recall up to three complete amplifier settings (including EQ, TubeTone, and Gain).
• HOLD TO STORE: Press and hold one of the MEM buttons to save the current settings to that memory slot.
• POSUN: Used in conjunction with other buttons for advanced functions, such as accessing the tuner or specific EQ frequency adjustments.
• ZTLUMIT: Umlčí amplifier output to the speakers and Line Driver Out, useful for tuning or changing instruments. The headphone output remains active.
• TUNER: The integrated tuner provides a full-resolution display with a light ring for accurate tuning. Activate by pressing the SHIFT button and a MEM button simultaneously (refer to full manual for specific combination).
• TELEFONY: Connect headphones for silent practice. The headphone output includes a speaker filter for a more natural sound.

4.2 Používání předvoleb

The RH450 allows you to save and recall your favorite settings quickly.

• Uložení předvolby: Adjust all controls (Gain, EQ, TubeTone) to your desired sound. Press and hold the desired MEM1, MEM2, or MEM3 button until the display confirms the save.
• Vyvolání předvolby: Jednoduše stiskněte MEM1, MEM2, or MEM3 button corresponding to the desired preset. The amplifier will instantly switch to the stored settings.

5. Údržba

Proper care will ensure the longevity and optimal performance of your RH450 amphlava lifikátoru.

• Čištění: K čištění vnější strany jednotky používejte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky, rozpouštědla ani vosky.
• Větrání: Pravidelně kontrolujte, zda jsou větrací otvory čisté od prachu a nečistot.
• Skladování: Pokud se přístroj delší dobu nepoužívá, uložte jej ampSkladujte v suchém a chladném prostředí, mimo dosah přímého slunečního záření a extrémních teplot.
• Přeprava: Always transport the amplifier in a protective case to prevent damage.

6. Řešení problémů

If you encounter issues with your RH450, consult the following table before contacting support.

7. Specifikace

8. Informace o záruce

TC Electronic products are covered by a limited warranty. For detailed information regarding warranty terms, conditions, and registration, please refer to the official TC Electronic webwebu nebo v záručním listu dodaném s vaším produktem.

Uschovejte si prosím doklad o koupi pro případné reklamace.

9. Podpora

For technical support, service, or further information about your TC Electronic RH450, please visit the official TC Electronic webmísto:

www.tcelectronic.com

You may also find additional resources, FAQs, and software updates on their support pages.
